DIY - OpAmp + MOSFET + OPT = Ngon + Bổ + Rẻ

Em cũng đã trình bày là từng phần riêng biệt thì hoàn toàn không có gì mới, nhưng cái em đang loay hoay là ghép chúng lại với nhau sao cho hay ạ.



Tuy thẳng nhưng có cuộn cảm vẫn hơn chứ ạ? Nếu không có cuộn cảm thì cái chỗ cuộn cảm phải thay bằng con trở hoặc con sò.
Cuộn cảm nằm đó tăng được hiệu suất lên gấp đôi. Ví dụ nguồn B+15V dùng cuộn cảm cho ra V swing max lên gần 30V, trong khi dùng trở thì V swing max cũng dưới 15V.



Bán dẫn xuất OPT.

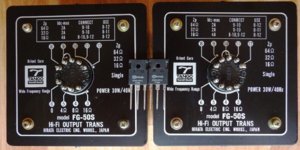

Tango họ quấn theo trở kháng này.



Chỉ đạt mức HI-Fi thôi à bác



Em đố bác tìm được OPT nào ghi Hiend đấy :lol:



Em đố bác tìm được OPT nào ghi Hiend đấy :lol:[/quote]
Đạt tiêu chí về băng thông và méo là HI-FI rồi. Chỉ có 1 cái máy hoàn chỉnh là HI-END chứ linh kiện thì ai gọi là HI-END, mà có thể chỉ gọi là được thiết kế cho HI-END



Cảm ơn bác! Quả đúng là như bác đã tư vấn, tối thiểu cũng phải cỡ 2:1 hoặc cao hơn mới ra được vấn đề bác nhỉ. Em sẽ quấn lại xem sao.
Đồ hi-fi hay hi-end gì đi nữa mà trình mình mới ở mức low-start thôi thì cũng chả giải quyết được vấn đề gì phải không các bác. :mrgreen:



Nhiều cái chỉ được cái mác thôi hi end và hifi đố đưa ra được tiêu chuẩn cố định



Em mất gần tháng ngồi tính cờ lôn cục này không ra cách chia lớp tối ưu vì đấu kiểu gì cũng dư ít nhất một cuộn bên sơ hoặc thứ.
=> cuối cùng chọn cách quấn theo ae vnav :lol:
Các cụ thông thái có ai có bài thuốc thuốc nào làm tròn lớp, tròn dây cho con OPT này không ahj.



Đạt tiêu chí về băng thông và méo là HI-FI rồi. Chỉ có 1 cái máy hoàn chỉnh là HI-END chứ linh kiện thì ai gọi là HI-END, mà có thể chỉ gọi là được thiết kế cho HI-END [/quote]
Em chủ quan của em nếu thế bị được định nghĩa là Hiend nhưng khi người tiêu dùng lật ra thấy chữ hi fi thì nghĩ gì nhỉ. Liệu có phải treo đầu dê bán thịt chó ko nhỉ ???



Sau các ý kiến đóng góp quý báu của các bác, em tiến hành 2 điều chỉnh và hiện tại mạch đã chạy ngon hơn hẳn, kể cả trong đo đạc lẫn nghe thực tế:
1. Thêm hồi tiếp âm. Cái này lúc đầu em thấy không quan trọng, nhưng cho vào thấy mạch ổn định hơn trước nên để lại.
2. Thay đổi hệ số biến áp OPT. Theo như các bác tư vấn, em nâng hệ số OPT lên 3:1. Nhưng sơ cấp thay vì cấp áp cao gấp 3, em vẫn giữ áp thấp B+15V và đấu song song 3 cuộn sơ cấp. Kết quả thật bất ngờ, đáp ứng tốt hơn hẳn!
Với mạch hiện tại, công suất em tính như sau:
Cấp vào sơ cấp (3 sơ cấp đấu //) 20Vrms. Thứ cấp nhận được 20x0.9=18Vrms (do sơ cấp và thứ cấp cuốn số vòng bằng nhau). Công suất đạt 40W. Dòng max = 2.5A, em set bias 2A cho thoải mái.
Việc tiếp theo, em sẽ nâng áp OpAmp lên +/-18V, nguồn công suất B+18V, công suất kỳ vọng sẽ đạt 50W.



Em cuốn như sau:
FE mua chợ trời (HN), lưỡi 36 xếp dày 66. Dây d=1mm cuộn 12 lớp, mỗi lớp 43 vòng. Cuộn khéo không là tràn cửa sổ!
Lớp 1: (1/2 sơ cấp) ra dây 2 đầu (S1a,S1b)
Lớp 2+3: thứ cấp
Lớp 4: (1/2 sơ cấp) (S2a,S2b)
S1a+S2b đấu B-, S1b,S2a đấu vào 2 cổng S của 2 con MOSFET
Quấn 3 lần như trên, đấu dây // 3 bộ sơ cấp, // 3 cuộn thứ cấp



Bác nói thế nào đấy chứ nếu ko nhầm theo bác tính là hệ số 1:0.9 chứ 3:1 chỗ nào ạ



Đây bác!



Bác lại ko hiểu hệ số biến áp rồi nếu là 3:1 thì Us= Up:3 cơ ạ chứ ko phải là Up×0.9 đâu ạ. 3 cuộn đấu song song chứ có nối tiếp đâu



Vâng, đúng như bác nói, cách diễn đạt của em chưa chính xác. Cái em muốn nói đến là việc thay đổi cách quấn dây mang lại hiệu quả tốt hơn.



Em rất ủng hộ món này của bác. Rất khâm phục sự cố gắng port trước em nói zout của Fets rất nhỏ nên bác không phải quan tâm quá nhiều đến vấn đề Hery khi nguồn nuôi thấp thì dòng phải lớn. Nhiều con Fet phải đạt vài Amper Ids thì mới vào vùng đẹp



Cảm ơn bác động viên. Em đang test, đo đạc và nghe thử, mọi thứ có vẻ khá ngon lành. Em sẽ post mạch cuối cùng lên nhờ các bác góp ý tiếp ạ.



Có một phát hiện rất thú vị là khi thêm đường hồi tiếp âm toàn cục, mạch chịu tác động rất nhiều từ nguồn B+. Khi không có hồi tiếp âm, độ ổn định của nguồn B+ không quan trọng lắm, nhưng hồi tiếp âm làm cho thay đổi nhỏ của nguồn cũng là một tác nhân quay lại hồi tiếp. Vì vậy nguồn cần được xử lý tốt hơn. Em lại phải quay ra xử lại phần nguồn, đằng nào em cũng định nâng lên +18, nhân tiện nâng lên +24 luôn, mấy con MOSFET áp càng cao Crss lại càng giảm, càng có lợi.



Bác làm ổn áp cho B+ đi âm thanh sẽ cái tạo đáng kể



Cảm ơn bác, bác nói đúng ạ. Trước kia khi không dùng hồi tiếp thì nguồn B+ không ảnh hưởng nhiều nên không cần ổn áp, nay có ảnh hưởng là phải ổn áp rồi.
Bác có mạch ổn áp nào 24V dòng khỏe mà hay cho em xin link tham khảo với ạ.



Cắm hiện sóng vào, bật nhạc đo live mới thấy (thấy được chứ không phải nghe được ạ) DF tác động đến tín hiệu thế nào.
Chả là cái loa cùi bắp nhà em Z nó thay đổi theo tần số, nên với tần số nhất định, Z nó xuống thấp nhất --> sụt áp nhiều hơn --> hai đường hiện sóng cho tín hiệu vào/ra tách nhau ra. Đo với trở thuần 8R thì không bị hiện tượng này.
Vui phết các bác ạ!
