Vẫn là vấn đề đi mass ạ,em đang loay hoay vơi nó mà chưa biết phải làm thế nào cho đúng nữa.Em có một số câu hỏi như sau muốn nhờ các bác chỉ giúp! 1.Em đọc topic TDA 7294 thấy bảo phải đi mass như sau: Mass input chạy về mass volume,sau đó đi về điểm mass ở nguồn.Mass bo mạch chạy về điểm mass ở bo nguồn. 2.Ở topic LA 4440 thì thấy bảo tách riêng mass pre và mass pow,nối chúng với nhau bằng con trở 10R // con tụ 104. 3.Ở topic Main 300w thì cũng thấy đề cập đến vấn để tách riêng mass pre và mass pow trên bo mạch,chỉ cho chung nối với nhau tại điểm mass ở bo nguồn. Em đang băn khoăn trong mấy cách trên thì cách nào là tối ưu nhất ạ? Ngoài ra còn cách nào khác nữa không ạ?Các bác chỉ giúp cặn kẽ giúp em,nếu có chỉ dẫn thêm bằng hình ảnh nữa thì tốt quá! Em còn một câu hỏi nữa là mạch pre NE5532 thì nên để hệ số khuếch đại là bao nhiêu để khi ghép chung với pow thì không bị ù xì? Mạch của em vừa bị ù xì,khi vặn to hết volume còn bị sôi nữa mà em chưa biết làm thế nào cả? Rất mong nhận được sự chỉ dẫn của các bác! Gửi bài lên rồi nhưng sực nhớ ra là vẫn con một câu hỏi nữa ạ!Các bác chỉ giúp em cách up ảnh lên diễn đàn với ạ?Em làm được mấy dự án còi rồi,cũng muốn up ảnh lên báo cáo với các bác mà chả biết làm thế nào cả! :wink:
Theo em thì cách đi Mass thừ 2 và 3 là ok nhất , cũng không nhất thiết phải tách mass input vs mass output ra , vì 1 số mạch nó cho dính chung rùi (như Naim chẳng hạn) , chỉ cần bạn đi mass tất cả về 1 vị trí , người ta gọi là mass hình sao (start ground) , tất cả GND của mạch từ input , output , nguồn -> về 1 vị trí , em nghe Khoai Tây nói như vậy làm tăng nhạc tính .

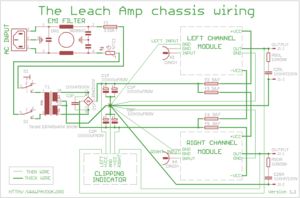

Em có hình ảnh về đi mass hình sao của Leach Amp , bác cứ tham khảo , em thấy mass như vầy ổn nhất , nhưng mà hơi bị rắc rối cầu kì
Vâng!Em cám ơn bác! Dạo trước em có mua một bo mạch TDA 2030 loại làm sẵn của Song Mã nhưng về nhà cấp nguồn,đấu loa vào nhưng bị ù rất to,mặc dù volume để min sau đó em có chỉnh sửa lại mạch,thay tụ tốt,bỏ bớt một số linh kiện,hàn chuyển đổi vị trí của mass nguồn cấp sang vị trí khác cách xa volume thì tiếng ù gần như không còn,nếu để volume ở min thì không bị ù nữa,cũng là do mass nguồn nằm quá sát mass tín hiệu.
Hi a! E còn gà mờ lắm ,chỉ biết rút ra từ thực tế là e đã đi mass như bo leach amp giống của bác thienchay đưa lên thì thấy rất ổn , k0 một tiếng ù xì :mrgreen: Về vấn đề post ảnh thì a cứ kéo xuống phần ngay bên dưới bài chuẩn bị post có chỗ thêm file đính kèm nhấn vô nút choose file và chọn ảnh của a ( ảnh của a phải có kích thước nhỏ hơn 800*800 ) , xong rồi nhấn chấp nhận thôi , nếu muốn post nhiều ảnh thì mỗi lần lên 1 bức ảnh thì a lại nhấn xem trước , xong lại post tiếp , tối đa là 3 ảnh
Em còn một câu hỏi nữa nhờ các bác chỉ giúp ạ, để ghép nối giữa phần pre và pow thì hệ số khuếch đại của pre và pow mỗi cái để bao nhiêu lần là ổn nhất ạ? Vì mạch của em khi ghép nối vào nhau thì vẫn còn bị xì?
Pow a để gain bao nhiêu cũng được ,còn pre thì e đoán là tùy từng mạch , nếu mạch tốt để gain lớn khi mở to sẽ khó bị vỡ tiếng , còn mạch không tốt thì nếu gain lớn thì có thể chỉ cần nhích nhẹ volum cũng ...vỡ tiếng Còn hiện tượng bị xì thì a thử đi lại mass cho tốt và kiểm tra phần nguồn lọc đã kĩ chưa , đôi khi cục B.A của a cũng có thể làm xì ,khắc phục là chỉnh sửa lại phần nguồn lọc cho thật kĩ , nếu không thì để biến áp cách xa pow & pre tầm....10m *spam tí :mrgreen: * Một chút ý kiến nhỏ mọn , có gì k0 phải mong các bác chỉ giáo :mrgreen:
Em làm 7294 thấy như sau : gain của công suất 7294 là 20 là ngon. To lên nữa tầm 33 lần là tiếng bị cứng cứng rồi. Em làm thêm cái pre NE 5532 ( chả có ổn áp gì _ chỉ có nắn lọc qua loa ) mà chẳng thấy ù gì cả. Gain tầng này em để tầm 50 lần ( trở hồi tiếp 47K ) vặn hết cỡ ko thấy rè ù hay vỡ tiếng gì. Để gain lên 60 hay 70 là thấy vỡ rồi ạ .. Pre có 2 tầng ( 1 tầng lặp + 1 khuyếch đại ) Chú ý : khi để gain pre cao quá em thấy có cả tiếng radio :shock: Em chơi 1 con tụ 221 // với con trở hồi tiếp thì thấy im thít :twisted: Hay hay ko thì tùy tai ạ .. :mrgreen: Em chỉ cốt cho tiếng to và ko rè thôi ạ 8)
A nongdanfo amp lết thế nào rồi ạ , e k0 tham gia làm nhưng đọc topic thấy anh hăng quá ,thành quả chắc tốt lắm a nhể :mrgreen: P/s: E được a ngocha tặng một bóng tube cũng ở đất quảng ninh của a nhưng a ấy bận quá k0 đi gửi cho e được , nếu a rảnh a có thể giúp e gửi được k0 ạ , thanks a nhiều ạ :mrgreen:
Ặc , đất Quảng Ninh rộng rãi quá a nhỉ , không như HP ae mình , có xe máy một ngày ... đi hết HP :lol:
Em lại có thêm một câu hỏi nữa muốn nhờ các bác giúp đỡ. Em có đứa em,nó có cái Tivi Panasonic TC-21FX22V loại 2 loa màn hình phẳng, màn hình của tivi bị co lại theo chiều dọc chỉ còn 10cm (vẫn nhìn được hình), còn ngoài ra vẫn có thể dò đài bình thường,vẫn chuyển kênh và có tiếng.Em không rành về lĩnh vực này nên muốn nhờ các bác giúp chuẩn đoán xem em nó bị bệnh gì và hướng sửa chữa. Hiện giờ không có tivi xem nên phải nghe tạm radio các bác ạ!Cũng khổ thân!
em tí ngao du lắm.. suốt ngày chỉ cắm đầu vào hòn than thôi ạ.. lo miếng cơm manh áo thôi.. Vướng vào cái thú audio này mệt ghê .. có lẽ mình sẽ phải học quấn biến áp nữa mới thành DIYer được :mrgreen:
cái gì không sao chứ bác với em bác đừng dại mà mở Tivi ra nghịch nếu không rành kĩ thuật nhé , trong đó nó tích điện , và được biến áp lên tầm >10KV , tần số đâu tầm >100k Hz , xung răng cưa nữa nên bác mà mở ra khi Tivi chưa xả hết điện thì coi chừng bác đi trước cái đèn hình đó , em nói vui thôi bác đừng giận nhưng mà sự thật nó vậy đó , nguy hiểm lắm bác
Trường hợp TV của bác bị lỗi phần công suất quét dọc ( sò công suất, tụ hóa, điot... ) hoặc đôi khi chỉ là lỏng dây, sút mối hàn...Bệnh này nhẹ thôi, bác an tâm. Bác nên nhờ thợ kiểm tra dùm nếu ko có nhiều kinh nghiệm về sửa chữa điện tử.
chết cuộn quét mành (V. yoke) rồi ! xem hình ở đây http://www.audiovideo-parts.com/scripts ... earch=YOKE IC mành - AN15525 donjuan - bác vẫn khoẻ chứ :lol: thiến - chấy : quét ngang tv có 15,6 -- 15,7khz thôi , lấy đâu ra 100khz :evil: :lol:
Chào bác cuongnm tiên sinh. Em vẫn khỏe Khi hỏng cuộn V.Yorke thì..thường ko có lên hình. Ở đây vẫn còn lên được...10cm cơ mà !!? :mrgreen: Khả năng lớn nhất là cặp sò công suất quét dọc thôi. Quét ngang TV đèn hình loại cũ thì .. 50Hz thôi. Đời sau thì 100Hz. Em nhớ vậy vì cũng lâu quá rồi. Bắt giò Cụ tí. Con xế hộp sao rồi ?
Quét ngang thì đúng là 50Hz Cụ ạ ! Em tưởng nhầm hóa ra lại đúng ! :mrgreen: Hôm nào ra Thủ đô cho Em ngồi ké con xế hộp vi vu... ngắm các em gái Hà nội xinh như mộng với nhé ! Mà sao chả thấy Cụ vào Nam 1 chuyến ! :evil:
Cái nì e hỏi ba e rồi ( ba e ngày xưa một thời sửa ti vi , nhưng hổng hiểu sao nay hỏi cái gì cũng quên , may là còn nhớ cái này ),ba e bắt bệnh như bác Cuongnm ấy (hình như ngày xưa bác cũng sửa ti vi phải k0 bác ,sorry bác , cháu xì pam tí :mrgreen: ) , a mần thử xem ,cái ti vi ấy khi mở ra nếu chưa "phóng hết điện" thì a cẩn thận ... lên nóc tủ ngồi zới ông bà ông vải ý ( e lại xì pam ùi ) , nhất là cái dây nối từ cuộn cao áp Flyback đến cái núm vú , hổng hiểu sao nó bọc kín thế mà e cũng bị nó cho một phát khi lần đầu tiên đụng vô ,may là ngồi trên đệm :lol: @ Anh nongdanfo: a cứ kiếm cái máy quấn,lõi với cả ít dây về mướn bác Rùm cái file excel về rồi ... quay đều quay đều...hi :mrgreen: ,nếu k0 thì xuống cửa hàng của mẹ e trong chợ sắt đặt quấn , chất lượng e không dám nói nhưng bảo đảm đủ để a cho amp nguồn 10A vặn volume mức 75% k0 bị sụt áp :mrgreen: Quảng cáo tíNếu muốn cặn kẽ thì a mần thử cái nỳ Vài dòng ,có gì không phải mong các bác chỉ giáo
hi hi , em đâu có biết ngang dọc gì đâu , ý em nói đến cái cục flyback đó , hình như đâu tầm trên trăm kí đó ạh :mrgreen:
