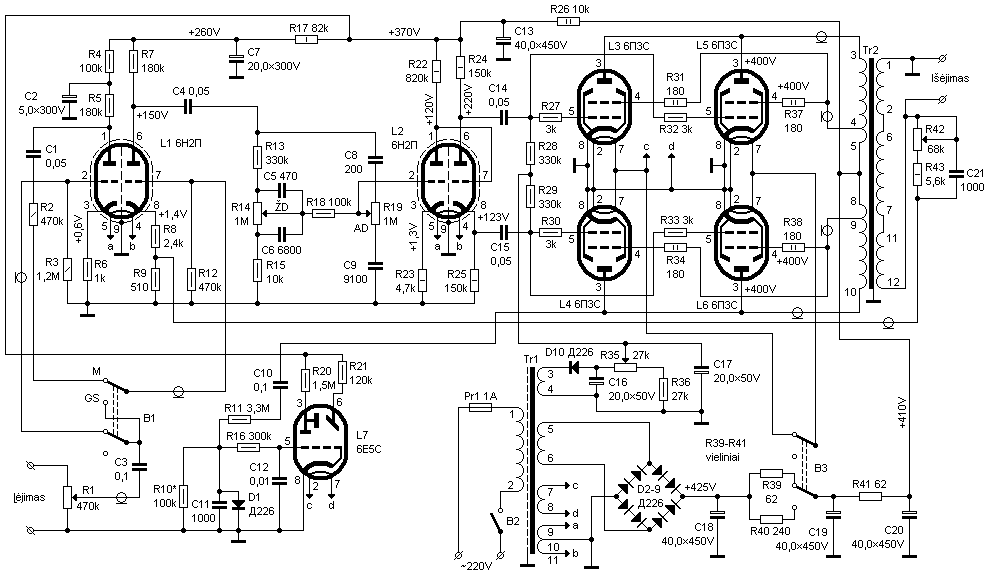

Nếu tầng cuối là 6П3C , bác cần chú ý : 1. U(+) là 250VDC 2. Hai điện trở Rk 390 Ωcủa đèn CS thay = 125Ω , 3W 3. OPT PP có trở kháng ra Raa=5KΩ Và CS ra max=15W Nếu U(+)=270VDC , CS ra =17W Đây là TrueclassA Chúc thành công
Với mạch trên, Tôi muốn thiết kế thành mạch có chỉnh Bias bằng tay (mạch trên là auto bias :?: ) thì như thế nào, Công suất có thay đổi không :?: Mạch trên có UL (ultra linear) :?: sao lại có điện trở 10K/1W nhỉ, lẻ ra không cần điện trở này như mấy mạch khác chứ :?: Bác có schematic 6pi3C nào chạy công suất trên 30W cho em xin luôn thể để em nghiên cứu nhé

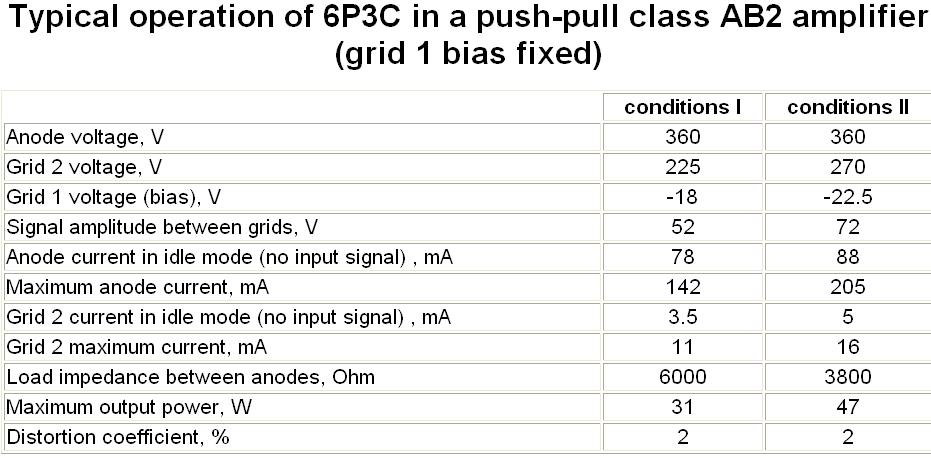

Bác Bacuc xem giúp nếu lắp 6pi3c chạy chế độ PP class AB2 thì đạt công xuất max là 47W phải không :?: (Bác xem hình em trích từ datasheet của 6pi3C)
Xin lỗi bác Dzê em không có đặc tuyến của bóng này. Em chỉ có các thông số khác thôi. Với bóng này bật cái tim đèn lên là đi đứt gần 200W :lol: nên tha hồ trả tiền điện và làm lò sưởi rất tốt. Được cái điện thế G2 chịu được đến 1750V thì quá tốt cho chế độ triode. Đã vậy đây là đèn Radar dùng trong chế độ xung nên cái cathode có khả năng phóng vài Amperes (khà khà cái này Dzê em thích lắm) nên lý giải tại sao tim đèn ăn điện khủng hoảng. Tuy nhiên chỉ kẹt là công suất chịu đựng của Anode chỉ có 140W nên nếu bác có ráp chế độ A1 công suất ra loa chắc sẽ không cao. Nhưng nếu ráp được chế độ A2 thì em nghĩ oánh ra 100W là khả thi. Để thiết kế cho hoàn hảo thì bác chắc phải tự vẽ đặc tuyến thôi. Thân Dzê
báo cáo bác Ba, em và NguyenStyle mỗi người vừa kiếm được một cặp có chấm đỏ mới keng. Không biết có phải loại... mới sơn không ?
báo cáo bác Ba, em và NguyenStyle mỗi người vừa kiếm được một cặp có chấm đỏ mới keng. Không biết có phải loại... mới sơn không ?[/quote] *Em mới sơn hôm qua sao vào SÀIGÒN nhanh zdậy ?! :lol:
Tình hình này căng rồi, có khi em cũng phải đi tìm mua lọ sơn đỏ về phết vào mấy cái bóng mình đang có. Biết đâu sau khi sơn xong nghe lại cảm thấy hay hơn nhỉ
Bác cứ sơn loạn lên thì không ổn. Chỉ có một số chủng loại đèn đặc biệt mới có chấm này thôi. Hầu hết là không có
AB2 nếu lái bằng tube thì mạch điện rất phức tạp vì lưới đèn công suất ăn dòng. Nếu bạn muốn tăng công suất thì ráp parallel PP 4 bóng/ kênh theo chế độ AB1. Đạt 45 watts rất dễ. Lưới G1 của các bóng 6P3C nên có điện trở chống dao động tự kích khoảng 1k.
*Em mới sơn hôm qua sao vào SÀIGÒN nhanh zdậy ?! :lol:[/quote] Vậy là bác Công có đối thủ cạnh tranh... sơn rồi. Coi chừng sơn lên giá
Giảm bớt Ua đi 15 đến 20VDC so với Ua(+) lúc Seftbias, nối các Cathode đèn CS xuống Mass ( Tức là bỏ các Rk đi ), phải có thêm 01 mạch nắn DC sao cho có 40VDC ( Chân + nối Mass, 50mA ( Mặc dù Fixed bias không ăn dòng ). Đạt 01 R=220KOmh vào lưới đèn công suất, phía sau là mạch phân áp có biến trở , phân áp này được cấp điện từ U=40VDC . Xoay biến trở khoảng sao cho Ugk=(-15VDC ) nếu Class A , -25VDC nếu class AB .
Vậy là bác Công có đối thủ cạnh tranh... sơn rồi. Coi chừng sơn lên giá[/quote] Có cụ nào cần sơn gặp e dân pro đây, đảm bảo như đồ xịn :roll:
Tầng đầu thay trực tiếp bằng 6h6pi, còn điện áp phần pre vẫn giữ nguyên theo mạch này hả Anh Bacuc Em đã thiết kế và đã quấn xong OPT PP (có UL 47%) công suất 35W, lắp vào mạch này công suất 17W thì có được không :?: Nếu có mạch nào 35 W thì chả tiếc bỏ công :lol:
Đèn 6п3с điện áp cực đại là 400V, sao mạch này đặt vào luôn điện áp 400V :shock: , không biết ráp theo mạch này có ổn không :? , Anh nào biết cho xin ý kiến
6P3C ráp 400VDC chửa chết đâu bác vì Dzê em đã thử đến 450VDC luôn rồi. Chỉ tội là bác đừng phân cực thấp thôi chứ nếu không là...đỏ luôn bản cực. Ampli chắc chắn chạy ổn nhưng hay thì không chắc nhưng hay hay dở chỉ là tính tương đối. Bác thích nghiên cứu thì cứ ráp thử. Chỗ nhược của mạch này là phần đảo pha hơi chuối 1 chút nên sẽ làm chất âm mất đi 20% của mạch. Đây chỉ là ý riêng của em. Thân Dzê
Chào bác Trúc xanh Để làm công suất thì nó hơi yếu bác ạ . Nhưng nếu phần Triode làm Pre , phần Tetrode beam làm Drive cho những đèn CS to như 845 thì rất hợp vì 845 cần ít nhất 2W tín hiệu vào lưới thì mới performe hiệu quả nhất . Điều ưu việt nhất của của đèn này là đặc tuyến phần Triode rất gần ECC81 Philip 1960s ( ECC81 rất nhiều Brands cả Tư cả Xã , nhưng không phải anh nào cũng có tính tuyến tính cao như bản gốc ) Tốt nhất là là bác kiếm 6F4П vì phần Triode của nó đẫ được khuyến cáo rất tốt cho LF ampl và phần Pentode có S cao , chẳng kém gì EL84 xịn . Khi ấy làm CS cũng đã . Còn 6F3П = ECL82 , nhưng tiếng Trung nhiều hơn Thân
El84 khó kiếm đèn mới. Nếu xài 6P14 thì chất âm có thay đổi nhiều không bác ? Em mới tìm được vài cây EV, nhưng không có chấm đỏ. Nếu được, bác cho em luôn cái mạch SE xài 6P14, kỳ này dự giải chim sâu, biết đâu luộc được El84 Mullar

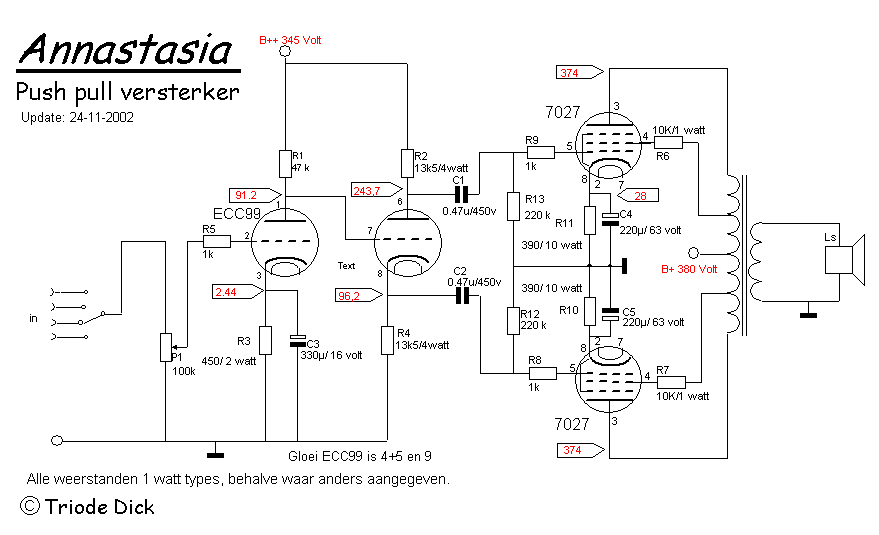

6П14П thường thì nhiều khi chất lượng không đồng đều và đôi khi bị chê là tiếng cứng 6П14П-EB or 6П14П-EP thì được đáng giá cao như EL84M ( Có chữ M ) Chấm đỏ bác cũng không nên quá tập trung Khi bác có máy đo dèn và nhiều đèn bác cứ đúng các bước và chế độ được hướng dẫn để đo 6П14П-EB mà đo , đèn nào đúng với bảng chân lý nhất sau nhiều lần đo , sẽ đựoc chấm đỏ .Tây nó cũng làm vậy thôi Bác lắp thử mạch này nhé . Phân nguồn có thể thay thế 5Ц3C ,mode phần đốt tim nhé .
