[ Gallery ] dự án D/A 1541 & DAC thập cẩm

Em xin phép mở topic "trưng bày" vài dự án DAC của em, qua đây cũng xin góp ý và trao đổi một số kinh nghiệm về quá trình thi công các dự án. Mời các bác thưởng lãm

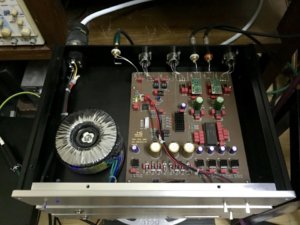

Đầu tiên là dự án DAC 1541 cổ, mạch của anh Ba rất đẹp, phần ổn áp dùng IC regulator đời mới thay dòng LM317/337 truyền thống, cụ thể là LT1963 cho áp dương và LT3015 cho áp âm. Phần nhận tín hiệu spdif thay thế CS841x bằng TDA1315 và dùng 74HC224 & 74HC14 làm chuyển tín hiệu đầu vào ( spdif & i2s ). Mạch làm khá kĩ, chạy ổn định, có xuất balance. Bác nào có thích nghe chất âm mộc mạc, cổ cổ, ấm áp của dòng chip cổ nên thử.
Phần thiết kế em dùng các công tắc gạt cho hoài cổ, khác bọt các dự án DAC mới dùng công tắc LED mang phần hiện đại.

Tạm thế đã em sẽ show thêm và phổ biến một số kinh nghiệm cho dự án này.



Bác làm đẹp quá nhìn rất chuyên nghiệp. Bác có thể chia sẻ từng bước để ae học tập không ạ? Xin cảm ơn!



Chào bác, bác có thể đặt pcb/kit trừ trang taobao, như em đặt pcb không và về tự mua linh kiện, đa phần là linh kiện sẵn, ngoài mấy con IC dán , 74HCxxx có thể mua ở Việt Nam. Mạch này chạy rất ổn định, lắp đúng linh kiện là chạy thôi bác, phần USB em dùng card PCM 2706 đưa IIS vào bo này chạy ngay.



Bản hoàn thiện em đã đóng nắp



Cảm ơn bác rất nhiều!



Chửa thấy b chủ đánh giá chất âm nhỉ?
Giải tán DSC, chơi lại 1541, chả có nhẽ...?



DSC bản hoàn hiện của em đây ạ, hỗ trợ input: USB/AES/Coaxial/Optical/BNC...Không bị phụ thuộc vào nguồn phát, em nó upsample mọi thứ lên DSD 512



Dự án DAC 1541 cổ của bác làm chi phí hết bao nhiêu ah ?



Chi phí mua linh kiện, vỏ và một số vật tư cụ thể chắc khoảng 6tr thôi bác



Bây h ráp 1 con dac đèn, sd 2 chip 1541, có usb, coaxial, quang, link kiện tốt thì dự tính het nhieu ko bác



dạ cái này em cũng không rõ lắm bác ạ



Mạch đẹp ghê, đam mê đúng là ko giới hạn

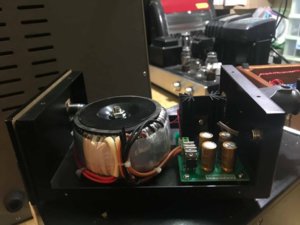

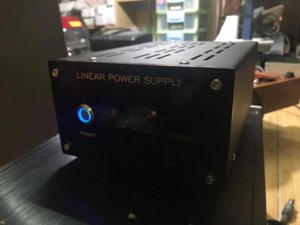

Chiều Chủ nhật buồn không có việc gì làm lôi dự án dang dở hoàn thiện nốt. Nguồn rời cho em NAS Buffalo cổ



Hình như Dac tda1541 của bác có mang đến cuộc thi diy vnav vừa rồi ( em thấy ảnh dac của bác trên vnexpress). Kết quả thế nào bác? bác cho em xin tí review để em có động lực làm nốt con dac tda của em (em có bộ bo như của bác đã hàn hết trở takman và tụ 0.1 dayton rồi nhưng bọn tụ nguồn đang phân vân nichicon, mundorf, hay audio note nên còn ngâm lâu quá rồi). Cảm ơn bác nhiều.



Em đang ủ mưu 2 bo PCB cho dự án 1541 này, ủ đến đầu năm mới khởi công . Xí chỗ trước để hỏi kinh nghiệm, và bác nào tham gia cùng cho vui thì làm với em nhé.



Em cũng đang có 2 bo này một bo như của bác chủ, một bo có tích hợp thêm blutoot, cổng mạng J45 (đều mua của JOSAUDIO taobao, thấy mạch bọn nó làm ngon nên ships luôn 2 cái), ủ mưu từ tháng 4 đến giờ mà mơi hàn được trở Takman, tụ tiếc vẫn phân vân, opam thì chắc là dùng burson V6. Bác làm đi cho em theo với.



2 bo của em cũng 2 cấu hình. 1 bo là bo của bác Nguyễn Hà Nam trên facebook, nghe đâu làm theo bo của Revox B226S cải tiến. Bo này thì full cả nguồn và buffer rồi. 1 bo em mua theo dự án Distinct 1541 ver3 của bác người Úc, bo này có độc section TDA thôi, nguồn và buffer tự lo. Em dự kiến sẽ làm bo Distinct trước vì có sẵn buffer đèn rồi.
Bác FreeAudio có ở Hà Nội không?



Mạch của Jos này các bác cứ mạnh mẽ làm, lk chuẩn là chạy thôi. Muốn hay thì tuỳ các bác đắp thuốc hihi.

Bo đời sau cũng đẹp, có cả màn hình hiển thị luôn bác ạ. Rảnh em cũng thử triển xem sao.



Thích dự án này.........
