Kính các cụ, Hôm qua rảnh viêc, em lôi cặp loa ra vệ sinh rồi lỡ tay làm đứt mấy linh kiện của mạch phân tần cho cặp loa của em, giờ em định tiên tay nâng cấp luôn cái phân tần vì thấy linh kiện của nó dỏm quá. Tuy nhien trình đọ của em thì lùn tịt nên xin các bác giúp đỡ chút ạ: 1) Tụ thì em nên chọn loại tụ gì và điện thế là bao nhiêu là được? Em thấy cái tụ trên mạch hiện tại nó đề 220uF - 100v nhưng kg biết mua ở đâu (em chỉ thấy 25 - 50V thôi). Ngoài ra em cũng thắc mắc là sao dung lượng nó lại to thế vì em tính ra dung lượng lớn nhất mà em cần là (khoảng) 20uF. Em định mua mấy con tụ Nichicon hoặc gì đó tương đương, kg cần qua xịn chỉ cần khá hơn mấy cái mạch phân tần bán sẵn 50K ngoài Nhật Tảo là được 2) Mấy cuộn cảm thì không có trị số mà em cần. Em có chạy vòng vòng hỏi ngoài Nhật Tảo nhưng mấy chú thợ kg nhận quấn theo giá trị mình yêu cầu mà nó chỉ bảo "em quấn đủ cho anh về gắn vào kg cháy loa treble". Em nghe hãi quá nên chuồn luôn và định quấn lấy nhưng hiềm nỗi kg có máy đo. Vậy theo kinh nghiệm của các bác thì quấn mù xong sai số có chấp nhận được không ạ (cụ thể là em cần quấn mấy giá trị khoảng 0,7mH và 3,5mH, dùng dây khoảng 1 - 1,5mm) 3) Trên cái mạch phân tần em thấy có mấy con trở. Nó có tác dụng gì ạ (có 2 con, chỉ số của nó là 5W0.5OhmJ và 5W1.5OhmJ). Có phải nó là mạch LPad để cân bằng âm lượng cho các driver? Đạ tạ các cụ giúp đỡ và mong các cụ đừng cười vì em hỏi dốt quá!
Không ai trả lời để em trả lời giúp bác. :lol: 1. Mạch zin xài tụ 220uF/100V thì em cũng chưa hình dung ra nó làm nhiệm vụ gì trong cái phân tần này.Nếu thực tế nó dùng như vậy và mạch nó chạy tốt thì bác thay giống y chang điện dung,điện áp thì bác chọn >=100V,bác thay tụ nhỏ hơn(20uF) thì không được,trừ trường hợp cái 220uF kia của ông nào ngứa tay gắn vào thì em không biết. :lol: Tốt nhất là bác vẽ lại cái sơ đồ phân tần hiện có sẽ dể tư vấn hơn nhiều. 2.Bác chỉ cho biết cở dây định quấn mà không cho biết kích thước lỏi(không khí hoặc sắt từ) thì không thể tính được số vòng mặc dù biết trước henry luôn cũng vẫn bó tay. :mrgreen: 3.Con điện trở thì chắc chắn là để...cản trở dòng điện,nhưng cản để làm gì,cản cho cái gì,thì bác vẽ sơ đồ ra mới biết. Tóm lại là 3 câu hỏi của bác em không trả lời được câu nào cả,nguyên nhân tại bác không cung cấp sơ đồ mạch và các thông tin cần thiết chứ không phải tại em nhé. :roll: :mrgreen:

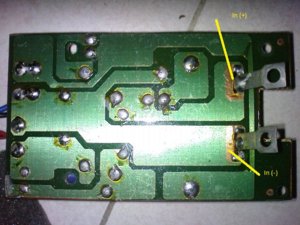

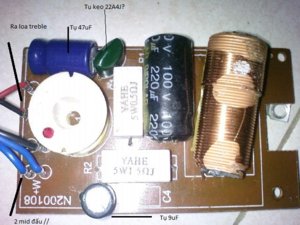

Cám ơn 2 bác đã giúp đỡ. Em xin chụp lại cái hình của mạch lên đây để các bác bắt bệnh giúp, hồi tối qua em ngồi xem mãi mà cũng chưa vé được chính xác sơ đồ mạch của nó Cái tụ kẹo chỉ có duy nhất dòng chữ 22A4J trên nó (em kg nhớ chính xác lắm nhưng 90% là đúng thế), còn lại vị trí 2 cái tụ 9.1uF và 47uF thì điện thế trên đó là 25V Dây thì em định cuốn 1 cuộn trị số 0.5mH dùng dây 12AWG, cuốn lõi đường kính 1in dài 3in. Theo công thức thì cần quấn 200 vong với độ dài dây là 70.5f
Trên phân tần của bác có đến...8 con linh kiện nên em vẽ lại giúp bác đây. :lol: Xem lại có phải loa này để nghe nhạc hay hát KOK bác ơi? :mrgreen:
Chết sorry bác em quên mất: Cái này là cái loa rear trong dàn HT của em ạ. Nó kg có loa bass, chỉ có 2 mid 8cm mắc // nhau và thêm 1 loa treble (em chưa rõ nó // hay nối tiếp với mid)
Con tụ kẹo hình như là tụ bypass cho con 47uF Đề xuất PA cho bác I_S - Mua tụ hóa loại tốt cũng trị số thay vào (Sanyo, BG...xin mua của mấy ông hay lắp amly đèn) - Kẹp thêm tụ bạc cõ 0.1uF 50V quân sự nối song song(làm tụ bypass) với tụ hóa vừa thay - Cuộn cảm thì thôi, để thế mà dùng Kết quả là tiếng kính vỡ, oto đâm nhau sẽ ..sắc hơn :lol:
Cám ơn cụ Ultra đã vẽ lại mạch giúp em và cụ Scorpio đã tư vấn thay tụ! Tiện thể thì các cụ cho em hỏi cái tần số cắt của mạch này là bao nhiêu thế ạ? Vì cuộn dây kg biết trị số nên em chịu chả biết nó đang cắt như thế nào? Còn loa mid thì 2 loa 8ohm mắc song song nên chỉ còn 4ohm thôi, chắc tần số cắt không phải là 90Hz như cụ Ultra tính ạ vì có 8cm thì làm sao ra 90Hz? Tụ thì thay những con nào hả cụ? Thay tất cả hay chỉ thay mấy con lớn (220uF và 47uF) thôi ạ? Và tụ bạc quân sự thì có thể mua ở đâu, em ứ biết shop nào trên này bán Cái board hàn bị bong mạch luôn rồi, em hàn nối chân linh kiện với nhau luôn có được không ạ? À quên cụ Ultra giải thích giúp em xem vai trò con trở là gì thế ạ? Nếu cài này mà thành công thì em làm tiếp quả nâng cấp phân tần cho cặp Jamo của em luôn. Hiện nay nghe tiếng của nó em thấy cứ nhức đầu thế nào ý
Con trở 0.5 ohm/5W có tác dụng hạn dòng cho loa treble,bác gắn vào thì ít treble,nối tắt nó thì nhiều treble hơn,giá trị là 0.5 ohm chắc là không có thay đổi nhiều. :mrgreen: Con trở 1.5 ohm/5W kết hợp với tụ 9.1uF,hình thành mạch lọc bỏ tần số cao không cho nó vào loa bass(mid) hay gọi là mạch cân bằng trở kháng,mạch Zobel...đều đúng cả. Tần số được cắt là 11.6 khz (tại đây nó mất 3dB),em bỏ qua tác dụng của cuộn cảm vì chưa biết giá trị của nó,nhưng nó phải có cảm kháng đủ lớn để kết hợp với mạch lọc trên để không cho tần số cao đi qua. Em tính ra tần số cắt phía dải thấp là 90Hz,đó là em đang xét loa 8 ohm,nhưng nếu là 4 ohm(2 loa 8 ohm song song) thì nó cắt ở 180Hz Cách tính trên em đang xem cuộn dây loa là thuần trở nhưng thực tế thì không phải như vậy nên muốn chính xác và có được biểu đồ thì phải chạy simulation mới là phương pháp làm đúng.Kết quả có sai biệt so với tính "chay" nhưng tại tần số cắt ở 2 điểm đầu cuối thì sai biệt không nhiều.
Loa 2 way thì tần số cắt vài nghìn chứ không có vài chục hay vài trăm Hz đâu ông UL ơi Muốn thử thì bác phát thử các dải tần số ping noise ( trong mấy cái đĩa thử dàn, đĩa thuốc.. rất nhiều) và đo đồng hồ bằng ở đầu ra ở phân tần Tụ bạc quân sự bác kiếm mấy ông teablue, viagraless... xin cho nhanh.. mua bán giề
Dải tần đi qua Miidbass bị cắt ở 2 đầu. Tụ 220uF cắt đầu dưới, Cảm - tụ 9uF - trở 1,5 ôm cắt đầu trên. Tần số cắt bao nhiêu thì em chịu.
Loa mid này được cắt bậc 1 ở tần số thấp bằng tụ điện và cắt ở tần số cao bằng cuộn cảm. Cái tụ 220uF ấy nếu dùng cho loa trở kháng 4Ohm (đấu song son 2 củ 8Ohm như bác nói) thì có thể cắt ở khoảng 120-130Hz. Trị số các cuộn cảm không biết nên không biết tần số bị chặn phía trên của loa mid này bao nhiêu cũng như không biết tần số thấp bị chặn của loa treble là bao nhiêu. Em nghĩ nếu là loa treble dome thì thường có thể cắt loanh quanh 3kHz. Cái điện trở và tụ mắc nối tiếp với nhau và cho xuống mass của loa bass thật ra không đóng vai trò để lọc mà chỉ làm nhiệm vụ cân bằng trở kháng nhằm làm cho trở kháng của loa bass ổn định (nếu là danh định là 4ohm thì cố giữ cho là 4Ohm) tại tần số cắt với loa treble để đảm bảo độ dốc và độ chính xác của điểm cắt tần số.
Cụ Bò cạp, cái này có test thử thì với người không chuyên cũng khó xác định được tần số cắt thật sự giữa loa mid và treble vì ví dụ cắt ở 3kHz thì nó cũng đã bắt đầu suy giảm ở đâu đấy như 1kHz rồi! Lúc đo tất nhiên phải có tải tương đương với loa nữa chứ! Thế nên thà không đo còn hơn! :wink: 8)
Hic... em lại xin nhờ vả các cụ nữa: Em kg tìm được tụ 220uF - 100V thì có dùng loại 50V thay vào được không ạ
Em cũng nghĩ như bác DoMinhDuc. Để cho an toàn thì nếu không tìm được loại 100V thì nên dùng loại >100V (VD:150V) do 50V ghi ấy thường là DC, điện áp AC chịu được thường nhỏ hơn khá nhiều nên có nguy cơ tèo tụ khi mở lớn (những lúc tên bay đạn nổ chẳng hạn)! Dù chắc là ở nhà cũng hiếm khi phải khai thác ở mức công suất ấy ạ! hihi....
Thanks 2 cụ! Hai cụ có xem bóng đá không mà ngủ muộn thế ạ Tụ 450V thì em thấy rồi, tý em chạy qua ôm về hàn rồi báo cáo các cụ.

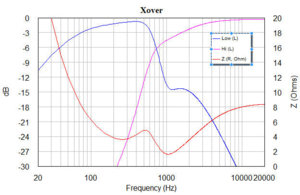

Nhìn vào hai cuộn dây thì em đoán là cuộn lõi air là từ khoảng .25 - 0.5mH, còn lõi Fe thì khoảng 1-1.5mH. ở điểm thấp nhất của hai cuộn cảm (.25mH & 1.0mH) thì điểm cắt nằm khoảng 1.2KHz còn nếu như ở diểm max (.5mH & 1.5 mH) thì điểm cắt nằm tại 750Hz. Cái 220uF dùng để chặn tần số thấp. Cái điện trở 0.5 Ohms được người thiết kế gắn vào để cứu vãn cái trở kháng cực kỳ thấp ở đoạn 800-1400Hz (dưới 2 Ohms) nhưng nó chẳng giúp được gì cả. Còn con điện trở 1.5 Ohms không được dùng như mạch Zobel mà chỉ làm cho độ dốc của phần Lowpass được cao hơn. Không nên mua đồ mới để thay vào vì phí tiền mà chẳng giúp được mấy cái driver hoạt động tốt hơn. Tránh dùng các ampli đắt tiền với dàn loa này vì có nhiều cái không thể nào drive được dưới 2 ohms trong đoạn nói trên.
em mới mổ cái phân tần của loa Tannoy Stirling. trong đó có 1 con trở gắn phía trước tụ lọc tần số thấp cho loa tweeter kế đó là mạch Lpad. trở này là 4.7R 9W. chắc có lẽ nó có tác dụng giống như anh nói ở trên ?
em đang quan tâm chuyện này. mong anh nói rõ thêm tí tác dụng của 1 tụ và trở mắc nối tiếp nhau và đấu song song với củ loa ? ảnh hưởng thế nào lên âm thanh ? em vẽ bằng paint nên khó vẽ đẹp. có mấy trị số trên phân tần không ghi nên em không nắm được.
