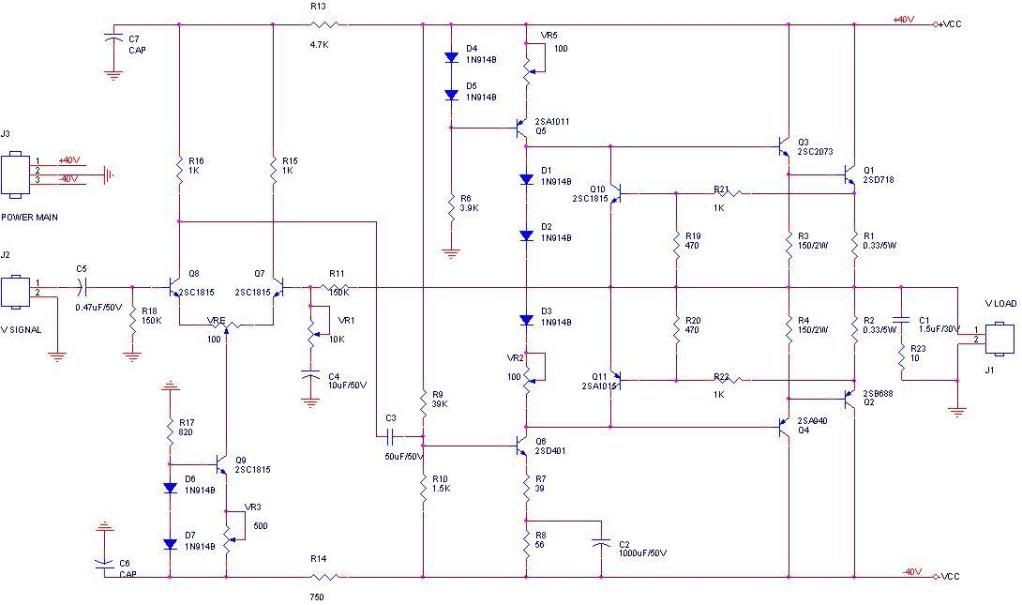

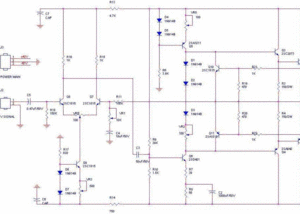

Em đang làm ĐAKTM,làm mạch xong rồi nhưng chư biết cách test thế nào cả,em sợ làm cháy cặp loa thùng ở nhà thì khổ. Nguồn cấp lớn :0-40-80 v nên em chưa dám têst. Đây là sơ đồ nguyên lí của mạch : http://i843.photobucket.com/albums/zz35 ... chnli2.jpg Mong các Bác/Anh giúp dỡ em với !
Nếu sợ cháy nổ tạm thời bỏ C3 Q1 & Q2 kiểm tra các lk ko bị sai lộn ok Cấp điện đo ngay chân out với mass phải bằng 0V hoặc lân cận dưới 1V sau đó chỉnh 0V bằng VR5 ok Tháo R19 & R20 ra cắm Q1 & Q2 cấp điện đo ngay output nếu dưới 1V tạm OK , nếu cho an toàn CS lớn chỉnh VR2 (trong khi chỉnh chick que đo trên 2 đầu trở 0,33ohm tại chân E Q1, Q2 ) sao cho điện áp rới trên R này là 1,3mV đồng hồ phải đo được hàng milivon . nếu nhôm lớn sò sịn thì có thể chỉnh VR2 sao cho đạt tới 3,3mV , đo lại điểm ra 0V ok Nên có 1 tụ khoảng 47-100P trên chân B và C Q6 nối tụ lại C3 , R19 , R20 , gắn D1 , D2 lên giải nhiệt ,( gắn sao cho tiếp xúc nhiệt tốt nhưng ko chạm chân nào ra giải nhiệt ) vặn nhỏ volume cấp tín hiệu tăng dần để nghe .
Nhìn mạch của bác em thấy có 1 số vấn đề. 1.Tại sao không chọn cặp vi sai vào là PNP mà chọn NPN để rồi nó phát sinh quá nhiều rắc rối? -Dùng tụ để liên lạc giữa vi sai và khuyếch đại điện thế. -Khuyếch đại điện thế được phân cực bằng cặp trở cầu chia điện thế R9/10 sẽ làm Q6 bảo hoà(ngỏ ra tiến về -) thì lấy gì để điều chỉnh? -Hồi tiếp DC về ngỏ vào đảo của visai hoàn toàn vô tác dụng,chỉ được cái là duy trì độ lợi(hồi tiếp AC) 2.Trở kháng ngỏ ra visai vốn đã lớn lại phải lái khuyếch đại điện thế có ngỏ vào trở kháng thấp. 3.Tại sao trở chổ chân B của Q9 có giá trị chỉ 820 ohm,có cần thiết để dòng Ib phải lớn vậy không ? trong khi dòng Ic chỉ là vài mA? 4.Tại sao R13=4.7K mà R14 chỉ 750 ohm???Thực chất R13 +C7 hình thành mắc lọc RC cho nguồn cấp vào visai chứ không có tính ổn định điện thế DC liên tầng nên giá trị R13 không nhất thiết phải chọn đến 4.7K,bác chọn R13 sao cho R13xC7<20ms là OK. Kết luận: Mạch trên không khả thi để thực hiện,nếu bác cố gắng phân cực lại chổ R9/R10 thì mạch có thể chạy nhưng điểm ra loa không thể duy trì điện thế 0V trong mọi trường hợp nên nguy cơ cháy nổ là rất cao.Khả năng thất bại/thành công của mạch này là 9/1 nếu không muốn nói là 99% sẽ thất bại. Bác nên tìm mạch khác.
Nhưng người ta chót "ăn cơm trước kẻng" rồi ạ phải "chui" thôi :lol: tất nhiên ko nên dùng mạch này . Còn nếu dùng mà an tâm nên có cái tụ ở đầu ra cho nó OCL
oh,em thấy bất ngờ quá ! từ trước tói giờ ,em tham gia các diễn đàn về điện tử,post câu hỏi lên thì sớm nhất là 2 -3 ngày,còn lâu thì tới cả vài tuần,mới có người trả lời giúp em.Thê nhưng,tại diễn đàn mình,em thấy rất vui khi mọi người rất nhiệt tình giải đáp cho câu hỏi của em. Em sẽ đọc kĩ mọi giải đáp của các Bác/Anh để làm ! Em cảm ơn mọi người trong diễn đàn rất nhiều ! Thân chào mọi người ! :
nói thật với các bác là mạch này Thầy em cho,Thầy giao công suất khác cho em tự tính lại rồi làm thôi,chứ chẳng phải em thiết kế ra . Em phải sửa lại chỗ nào đây các Bác,các bác chỉ lại giúp em với ! Em cảm các Bác nhiều ! Mạch thầy giao cho em:mạch OCL visai,công suất:65W,trở loa:8 ohm,trở kháng vào:150k,fmin=30 hz,Thầy giao sơ đồ rồi bắt tụi em làm lại.
em thử mạch trên thì quả đúng thật,đo áp mỗi bên lệch nhau dễ sợ . Em cấp nguồn 20v thì ban đầu bị sụt áp,chẳng biết vì sao ?sau khi tăng dòng lên cỡ 0.5A,rồi đo áp mỗi bên thì được lần lượt là 23V và -3.7V,em vặn biến trở nguồn dòng (VR5),và biến trở chỗ phân cực cho tầng khuyếch đại (VR2) nhưng áp offset vẫn không thể nào về 0V. Các Bác coi lại giúp em với ! Nay,en thử đưa mạch này lên,các bác coi có khả quan hơn để em chuyển qua,chứ làm theo kiểu mạch trên thì đến ngày bảo vệ,chắc em chỉ nộp bản báo cáo thôi à ! Mạch OCL Vi sai: http://i843.photobucket.com/albums/zz35 ... isaiBK.jpg Em thấy mạch này không có 2 trở phân cực (R9 -R10)cho Q6,và chỗ liên lạc chõ tầng vi sai với khuyếch đại không dùng tụ,nên đưa lên cho các Bác xem xét giùm em ! Cảm ơn các Bác ! Thân chào !
Mach nay chay tot bac a,bac cu lap di, em co nhan mail cua bac nhung chua co thoi gian de tra loi. Bac chi can xem lai cap tro hoi tiep bac giam gia tri xuong nhung giu nguyen ti le bac can. Than. Sorry em khong go dau tieng Viet duoc.Em se edit lai sau.
Em cảm ơn Bác Ultraline đã tư vấn giúp em ! Theo Bác Ultraline thì em nên giảm cặp trở hồi tiếp R7/R8 (mắc chỗ cực E của Q6)trong mạch đầu tiên mà em đưa lên,hay là thay VR8 (chõ chân E Q5) trong mạch thứ 2 mà em đưa lên. Ở mạch đàu tiên,em chọn áp rơi trên R7 và R8 là 2V,dòng Ie(Q6)=21mA để tính chọn R7 Và R8. Bác coi giúp em chọn như vậy ổn chưa vậy Bác ? À,Bác cho em hỏi thêm cách chọn các tụ trong mạch với ? Em tham khảo ở các tập đồ án mẫu thì lấy cách chọn tụ như sau: Xc =< (1/10)* Z trong đó,Xc= 1/(2*pi*Fmin*C), còn Z là trở kháng bám tụ. Fmin=30Hz,áp tụ em chọn bằng 50V. Thanks Bác ! Thân chào Bác+AE VNAV !
