Giúp mình tự sữa chữa pre mcintosh c20

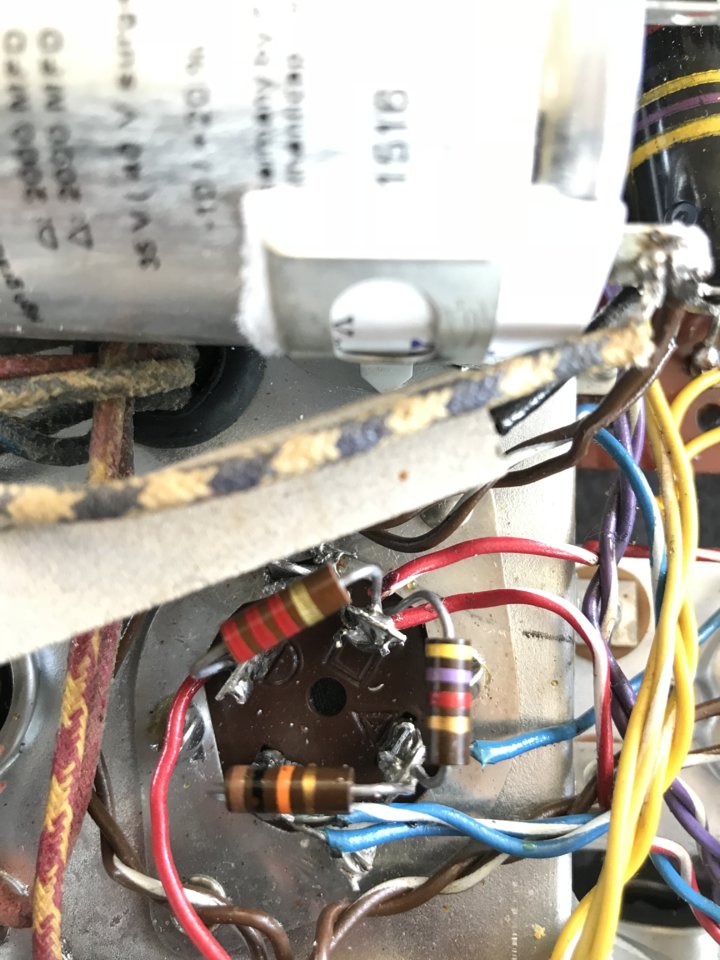

Cái pre c20 này nó bị 1 kênh left âm thanh nó nhỏ hơn kênh right,nó nhỏ hơn rất nhiều,làm mình nghe bị niễng qua 1 bên luôn,nó không rè,không ù không gì hết,nó chỉ có kênh nhỏ hơn bên kia nhiều,mình đã thay mới 3 capacitor bằng nhôm rồi,nhưng nó vẫn bị 1 kênh nhỏ,còn cái con trở xanh đấu nối nhau là do ông anh mang ra tiệm thợ thay socket bóng rồi chắc họ ko có trở zin nên thay trở đó vào,xin mọi người giúp đỡ mình nha



Bạn kiểm tra lại số đo áp của các chân các bóng của pre rồi đưa lên đây cho mọi người dùng nói như vậy tiện hơn....
Theo mình nó có sự sai số của trở của mấy tầng sau làm sai áp cấp cho đèn nên máy của bạn bị như vậy. Còn cái tụ nối tầng đầu khó hỏng lắm.

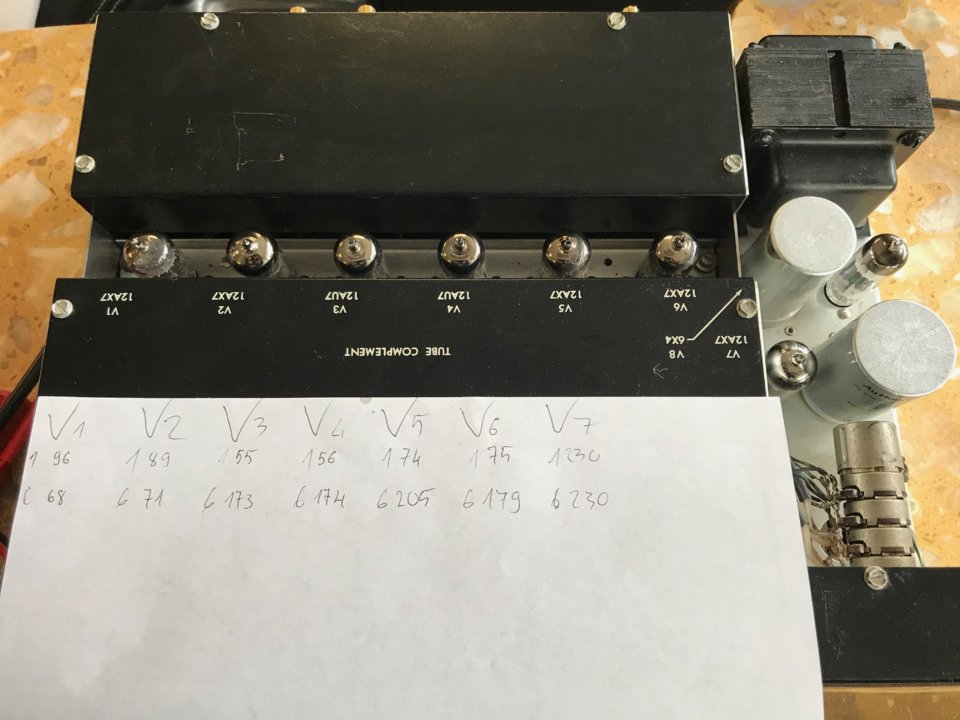

Theo như tờ giấy bạn ghi áp của các chân 1,6 của 12ax7 các tầng nó có sự sai khá rõ rệt. Ngay từ đèn V1. Bạn kiểm ta kỹ các điện trở của đèn đó nhé nó sẽ là các cặp trở có trị số giống nhau. Nếu giống nhau rồi mà áp vẫn lệch bạn thử thay bóng 12ax7 khác còn tốt vào vị trí đó xem sao nhé

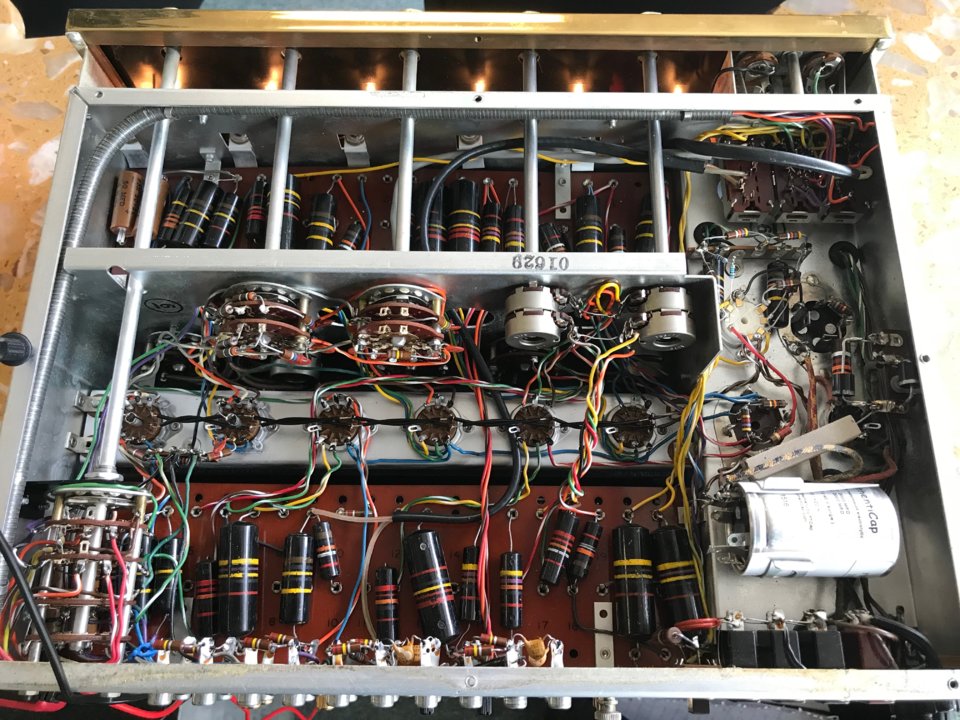

Giờ kiểm tra con trở của các bóng đèn bằng cách nào bro,cái pre này nó có 2 bo mạch to dài cho mỗi kênh,rất dầy đặc,còn bóng đèn thì chắc không có vấn đề gì đâu,làm sao xác định 1 trong 2 bo mạch nào là kênh nghe nhỏ để mình phân vùng lại mình kiểm tra cho dễ vậy bạn,mình cái pre này anh mình đã ghim thử phải mấy chục bóng rồi mà nó vẫn bị 1 kênh nghe nhỏ,3 cái cục nhôm chính mình mới thay mới hết đó



Đầu tiên xác định đường đi của kênh kêu nhỏ là qua các bóng nào xong rồi xem xét kỹ tại các bóng đó. Như vậy là đã giảm nửa công việc rồi...
Từ khu vực nghi ngờ xem vế đối xứng của kênh kia thì xẽ phát hiện sai áp, sai trị số trở ra sao lấy kênh kêu tốt để làm chuẩn thay trở, tụ, ...để cho nó chỉnh về giá trị chuẩn như vậy máy sẽ kêu tốt...
Kênh kêu bé là kênh nào bạn biết rồi. Từ đầu vào dùng que đo của đồng hồ dò ngược lên các chân 1,6, 2,7 tường ứng của các đèn là ra đường đi của kênh bị kém...
Khi dò như trên bạn có thể cứ cắm hai loa vào pow để xác định mức độ to nhỏ của các vị trí tương ứng của kênh L, R như vậy sẽ nhanh xác định được điểm hỏng hơn...CHÚ Ý NẾU MUỐN AN TOÀN KIẾM HAI CON TRỞ ~ 200/(1-5W)ÔM ĐẤU NỐI TIẾP VỚI LOA XONG HÃY ĐẤU VÀO POW



hic....hàng mắc tiền mà dám tự sửa



Từ đầu vào dùng que đo của đồng hồ dò ngược lên các chân 1,6, 2,7 tường ứng của các đèn là ra đường đi của kênh bị kém...
Khi dò như trên bạn có thể cứ cắm hai loa vào pow để xác định mức độ to nhỏ của các vị trí tương ứng của kênh L, R như vậy sẽ nhanh xác định được điểm hỏng hơn...CHÚ Ý NẾU MUỐN AN TOÀN KIẾM HAI CON TRỞ ~ 200/(1-5W)ÔM ĐẤU NỐI TIẾP VỚI LOA XONG HÃY ĐẤU VÀO POW <===Mình đọc mà không hiểu từ đoạn này,bạn co thể nói rõ hơn không,từ đầu vào là sao mình không hiểu,lấy trở đấu vô loa như thế nào,rồi hãy đấu vô loa là sao bạn



Vì ở đây không có ai sữa được,hư thì nó cũng đang hư rồi,có không dám sữa hay sữa ko được thì nó cũng là đang hư không nghe,giờ cố gắng luôn thôi



Bạn dùng que đo gõ vào các cực như mình bảo khi cắm cả pow vào pow đã nối loa thì tiếng to nhỏ thế nào nó sẽ phát ra ở loa do hiện tượng điện cảm ứng xung quanh nó nhiễm vào người và sang cả que đo...
Lúc có loa tiếng phát ra loa có thể to quá. Có thể bạn xót loa vậy nên mắc nối tiếp cái trở vào loa làm cho loa kêu công suất bé đi với trở khoảng 200 Ôm thì không bao giờ sợ hỏng loa bạn có thể yên tâm sửa...

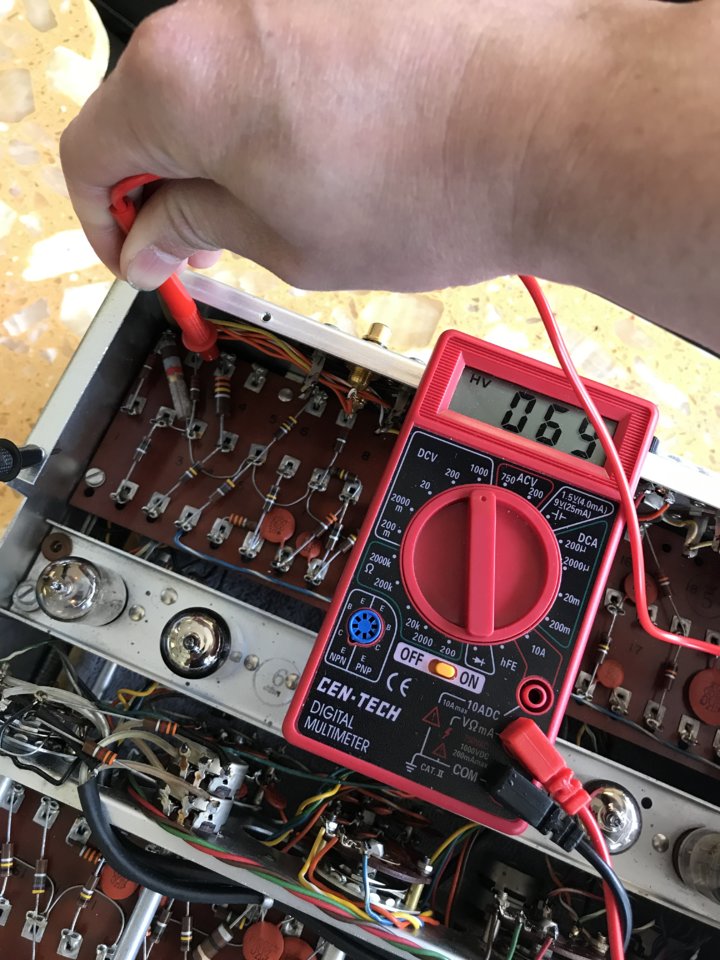

Mình do theo đường dây,bắt đầu từ con tụ nhôm này,2 sợi dây xanh pha trắng(như hình dưới)

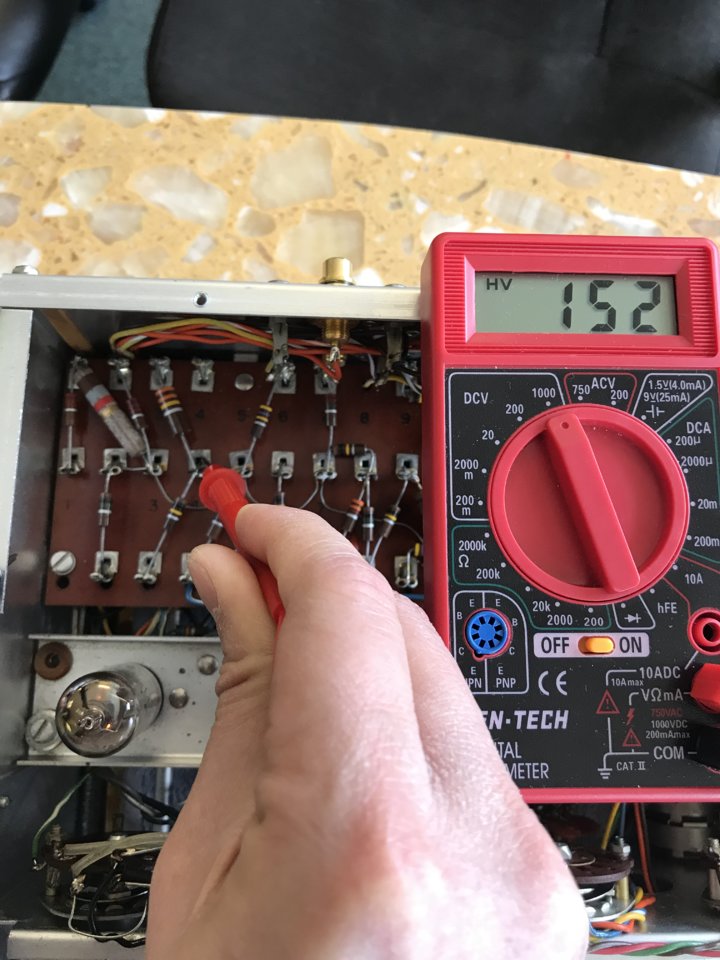

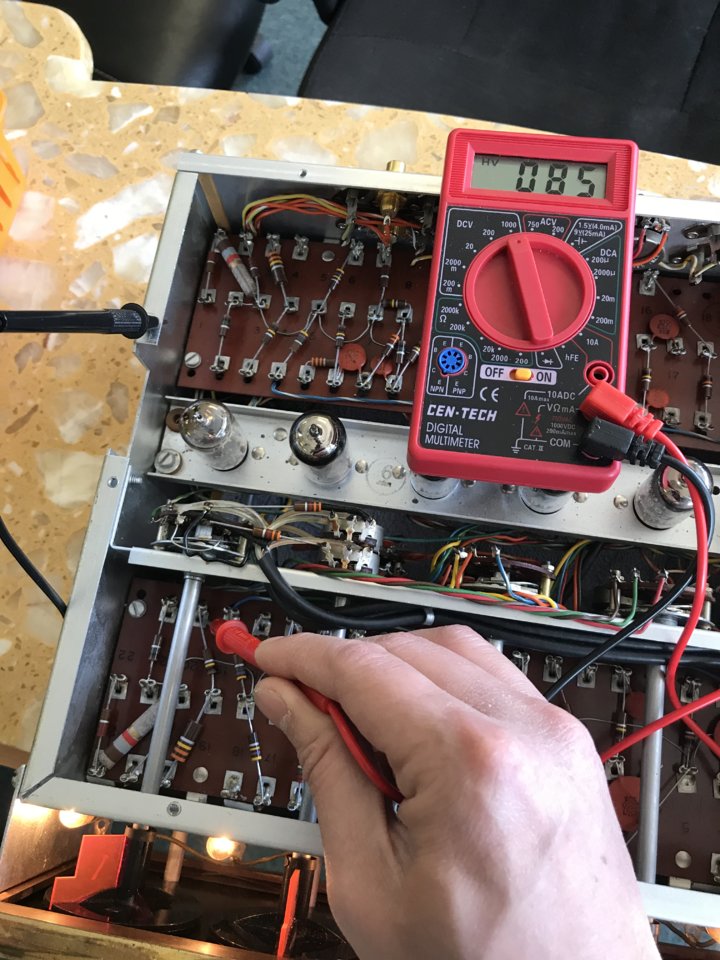

Nó dẫn về 2 bo mạch chính,trước lúc qua 2 con trở nó chỉ có 152v,cái lổ nằm giữa mình chỉ cây đo màu đỏ vô đó

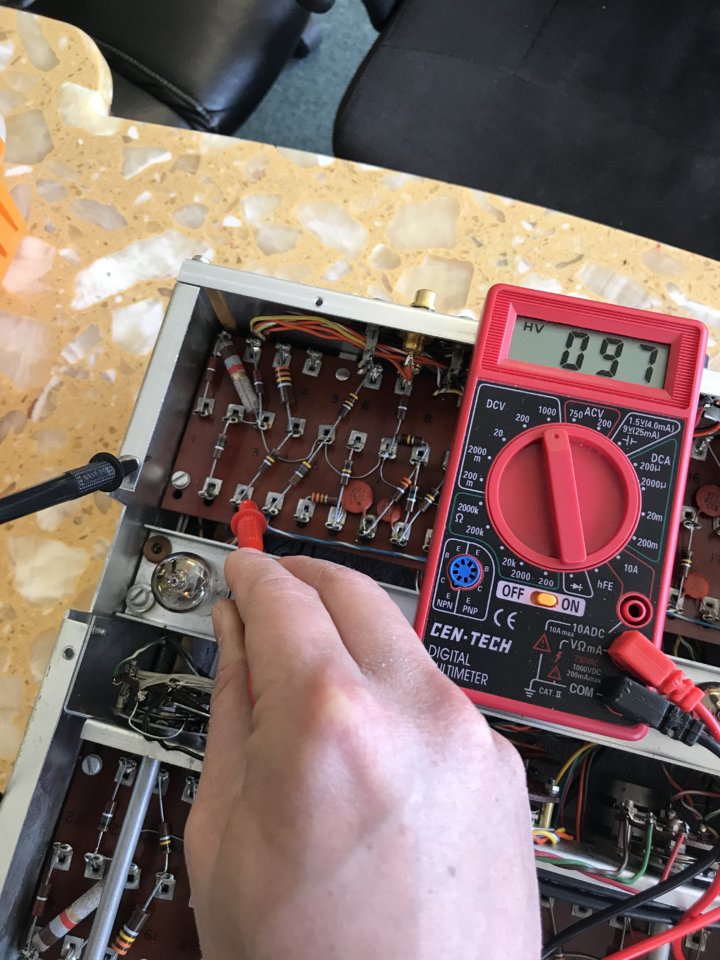

Sau khi qua 2 con trở chia làm 2 nhánh chạy vô socket V1 V2 của chân 1 và 6

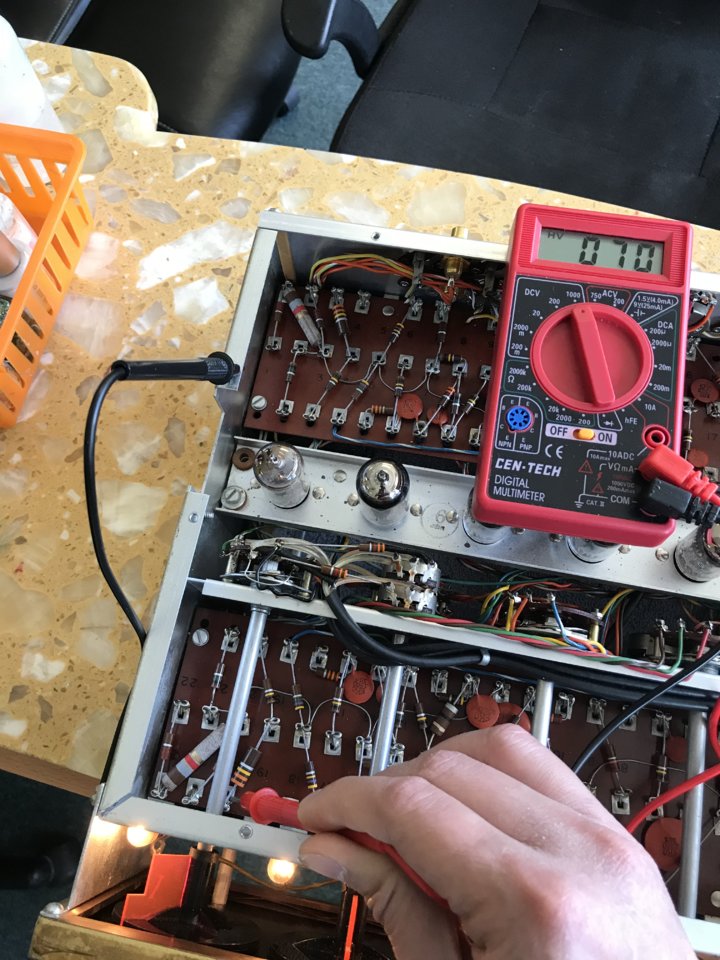

Những hình ảnh này là mình đang nói về socket V1 V2,tại sao cục tụ nhôm chỉ có 152v,trong khi tụ nhôm này 4 cực 40 20 20 20MFD cùng 525V,bàn nhìn vô hình tờ giấy mình đo cục nhôm đó
Tại sao 2 dây xanh trắng nó tụt áp quá nhiều vậy,nó làm bóng V1 V2 tụt theo luôn, cục nhôm đó mình mới thay mới đó



Vậy bạn đo xem dây đó trở bằng bao nhiêu
Nếu trở lớn quá thì nghi ngờ thay đoạn dây khác...
Nhưng khi điện 152V kênh kia vẫn hoạt đông tốt chắc không phải tại sao đâu...bạn kiểm tra các linh kiện khác thì hơn...
À kiểm tra kỹ cái triết áp xem nó có đúng trị số không nhé. Khi vặn to nhỏ nó có báo trị số trở gần giống nhau không nhé....nhiều khi cái triết áp nó không còn chuẩn làm tín hiệu kém ngay từ đầu đó...



Ý mình nói là cục tụ nhôm đó sao 4 cực cùng 525v mà điện áp mỗi cực ra khác nhau,triết áp là con nào bạn? Mình không thấy trong pre



Là Volume vặn to nhỏ đó bạn. Còn điện áp 152V thì do mấy tầng đầu nó chỉ cấm áp thấp thôi mà bạn. Nên họ cho sụt áp qua trở. Vì vế kia điện áp như vậy vẫn hoạt động tốt nên mình không nên nghi ngờ điện áp thiếu lắm...

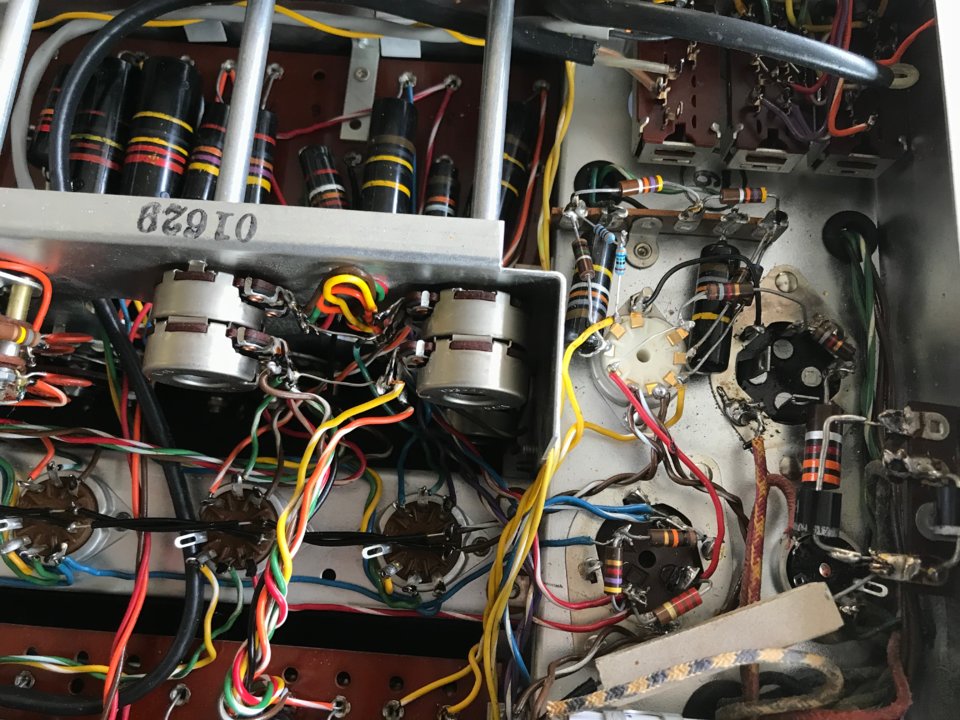

cái nút vặn volume là cái cây nhôm nằm ngay 2 cục tụ nhôm và 2 bóng đó bạn,bẹn phải của hình đó,nó 1 cây như vậy mình không biết làm sao mà kiểm tra nữa



Nó có 3 chân tạm tính là chân 1,2,3 theo thứ tự cả trên cả dưới giống nhau. ( triết áp kép...) bạn lần lượt đo chân 1-3 của hai vế phải có giá trị gần giống nhau. Chân1-2 ,2-3 cả hai vế đều có giá trị gần giống nhau. Đo chân 1-2 lần lượt cả hai vế vừa đo vừa vặn Golume giá trị hai vế biến đổi và có giá trị giống nhau ở góc vặn tương ứng...



Cái vặn volume này nó thêm chức năng on/off nguồn luôn,lúc đầu đang off,bạn vặn nó lên kêu 1 cái cạch,rồi sau đó vặn tiếp nó mới là tăng chỉnh volume lớn nhỏ,cho mình hỏi khi đo để đồng hồ trị số đo là gì? cực âm chích vào đâu,cực dương chích vào đâu



Bạn để thang đo 200k của nấc đo Ôm ấy. Đo 3 chân của tiết áp thôi nhé. Đừng đo chân của công tắc. Khi đo không cắm điện cho pre nhé. Cực âm cực dương của que đo cắm vào đâu cũng được hết...

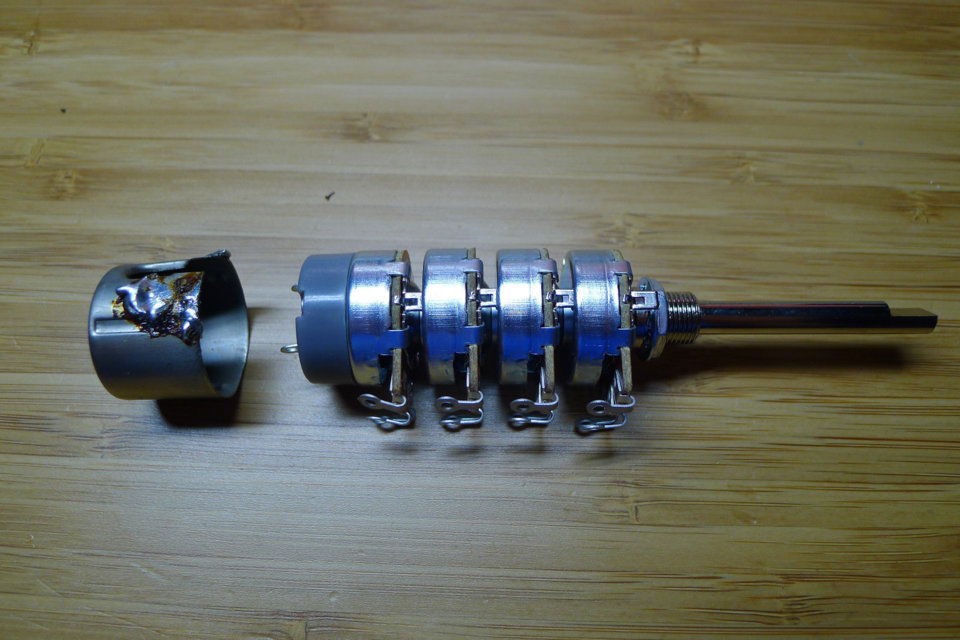

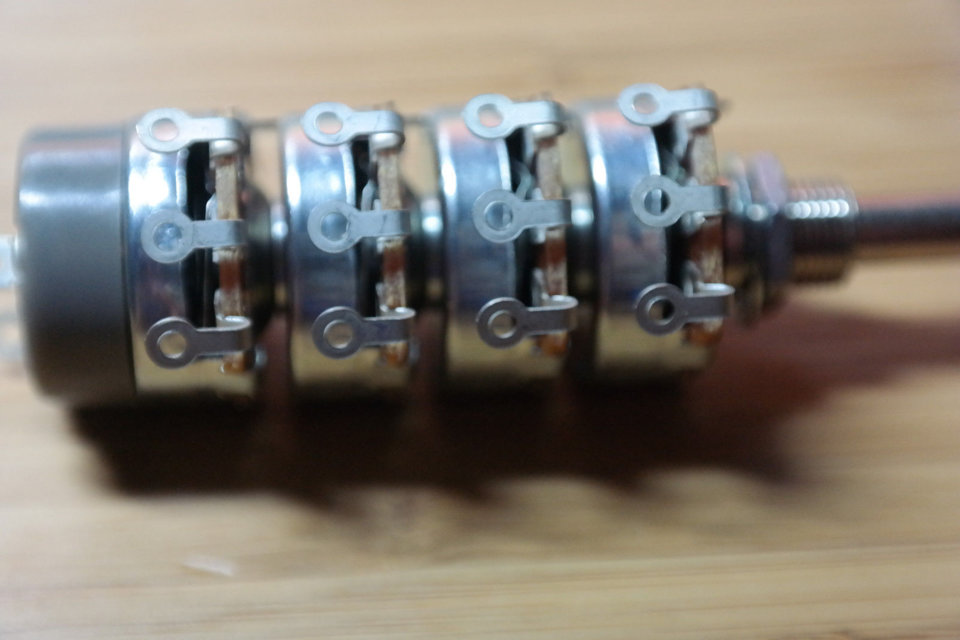

Mình kiếm được hình của cục volume c20 rồi,đúng nó luôn đó,giá căng quá 145$ 1 cây,nó có 4 tép,mổi tép 3 chân,giờ đo làm bạn,nhiều tép quá mình không hiểu ý nghĩa



Vậy là cái Volume của bạn bị hỏng à...
Nếu nó hỏng thì phải thay thôi. Cái này dắt vì giờ hầu như không còn loại này nữa. Và nó có cái cần xoay rất dài....loại ngắn quá không cho vào dùng được.
Nếu triết áp này hỏng. Bạn chú ý kiếm cho đúng loại có kích thước, đúng trị số của triết áp đó nhé khác trị số trở của triết áp là nó kêu khác đó... Còn muốn xem caaus tạo cách đo triết áp thế nào bạn google hộ mình nhé...



Cái triết áp trong máy của bạn là triết áp kép. Còn cái triết áp hình dưới là triết áp bốn tầng nó có phải dùng cho máy của bạn đâu...



Cái pre mình để ở chổ làm rồi,mai mình đi làm mình đo thử rồi mình báo bro,còn cái hình dưới là mình vào web linh kiện điện tử copy hình đó,hình đó là hình thực tế cái cục volume của mcintosh c22,họ bán 145$ đó



Với giá 145 đô. Có vẻ hơi cao nhưng bù lại bạn bớt được công sửa bao nhiêu rồi còn gì...
Vì bạn chưa biết gì nhiều về điện tử nên mình không bày cho bạn cách sửa cái Volume đó còn như mình mình có thể khắc phục vấn đề của cái Volume này....



Mình đo thử rồi,mình để đo trở mức 200k,mình chích cực đen vào dây đen,cực đỏ vào dây xanh,của 2 tép đầu tiên,rồi vặn volume từ nhỏ nhất đến hết cỡ,thì tép 1 chỉ số có 0.4 đến hết cỡ volume luôn,còn tép 2 thì nó từ 0 nhảy lên từ từ đến 2.4 tuỳ theo mình vặn volume max là 2.4

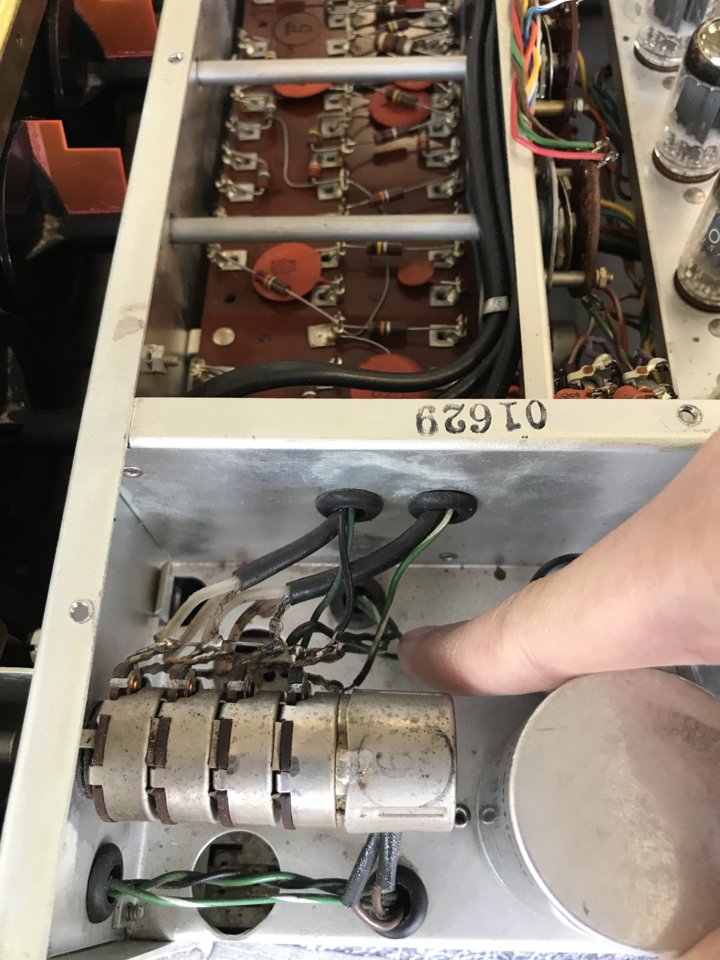

Mình phân ra hết rồi,các dây mình đang đo là dây volume dẫn vô bóng đèn,còn 2 dây còn màu đen to to có ruột 3 dây là dẫn vô cục điều khiển balance



Lúc bạn xoay Volum nó có biến đổi đều đều trị số không bạn. Nhất là bên vế kêu nhỏ. Bạn phải đo từng cạp chân 1 chứ chân 1-2,1-3 chú ý cặp chân 1-3 phải có trị số ~200k nhé cao hơn là không được...
Trong hình bạn chụp thì lấy chân nối với vỏ bọc kim của cáp tín hiệu là chân số 1 nhé

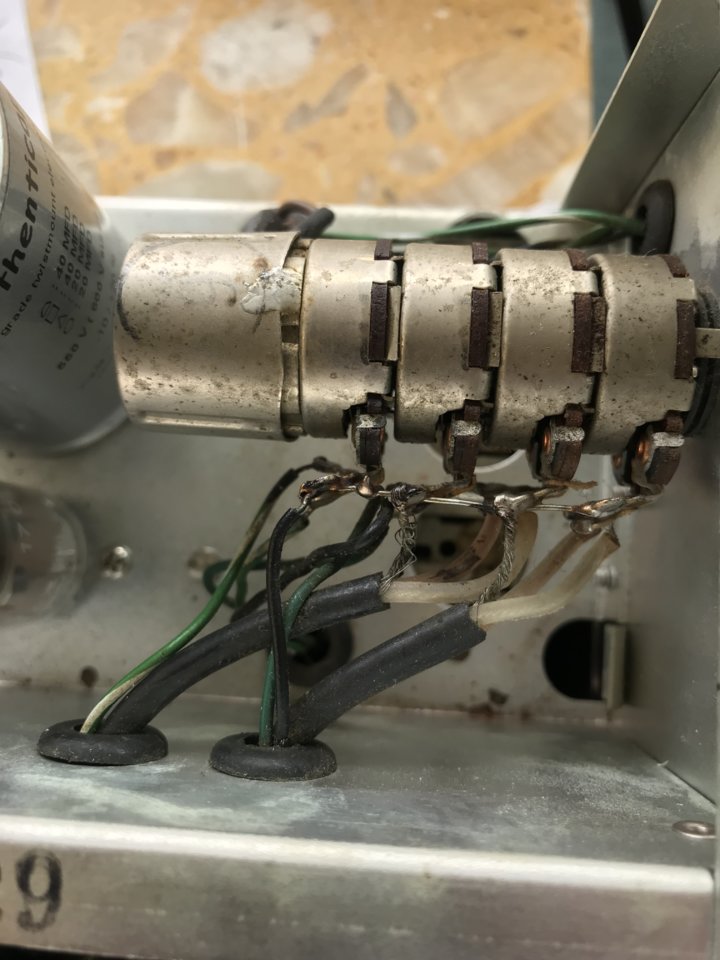

Cục volume nó có 4 tép tròn,mình bỏ 2 tép cuối đi,2 tép cuối là dẫn 2 dây balance màu đen to,ruột 3 dây đó,mình đo 2 tép ngoài là là tép 1 và 2 nó dẫn dây volume vô socket bóng
Tép 1 chân 1 thì hàn dây chắc là chân âm rồi,chân 2 là dây xanh lá,thì mình cứ đo theo âm dương(đỏ đen) của đồng hồ thôi,tép 1 đo chân 1 và 2 ra 0.4 nó xoay cục volume thì nó cũng vậy,không tăng giảm gì nhiều
Tép 2 đo y như để volume nhỏ nhất thì đồng hồ là 0 rồi tăng volume lên thì đồng hồ tăng theo rất đều và ngọt ngào,tăng đến max volume thỉ đồng là 2.4
Tất cả các tép chân 1 là chân âm,chân 2,3 mình đo thấy chỉ số chân 2,3 cũng như nhau ah,chân 3 cũng là dẫn 2 dây xanh nhưng 2 dây xanh đó nó dẫn về nút vặn trên mặt tiền cái pre,nút đó cũng có chức năng vặn to nhỏ như volume,mình nghĩ hư tép 1 rồi,mình hôm nay đặt mua cái cục volume này luôn rồi,giờ đợi nó gửi về thôi
