GIAHUY Audiolab MỚI ANALOG DAC 60TH EDITION ( TT)

Em cũng chơi nhạc số nhưng dùng MS và DAC hiệu khác, tuy nhiên muốn mua trải nghiệm dây USB GH xem ra sao. Cảm ơn bác nhiều ạ!



Bác có thể tư vấn anh Nhân giahuy xem bác dùng MS và DAC hiệu gì. Theo mình biết dây usb có 2 đầu tách nguồn điện riêng với tín hiệu nên không nhiễu và âm thanh hay hơn. Bạn ở khu vực nào có thể hỏi anh em có dây usb giahuy để trải nghiệm trước khi quyết định mua dùng.



Dùng vô tư bác ơi, nói chung là hay



PHẦN 2-PHÂN TẦN THỤ ĐỘNG PHÂN TẦN CHỦ ĐÔNG
Có thể nói trong dàn nhạc audio stereo Hi-end ,thiết bị quan trọng và khó chọn lựa nhất chính là loa , mà bộ não của loa lại chính là bộ phân tần của loa .
Các nhà sản xuất loa , khi thiết kế loa , đều có những đo đạc cần thiết về các thông số dãi tần của loa như em đã trình bày ở các bài trước , vì mỗi thông số đều có ý nghĩa của nó trong việc tái tạo âm thanh của loa , tuy nhiên tại sao lại có loa hay loa dở , thậm chí dùng củ loa giống nhau nhưng lại cho kết quả khác nhau
Rồi cùng một Loa nhưng đánh ampli này hay , ampli kia không hay . thậm chí có dàn đánh ở mức âm lượng nhỏ thỉ hay , nhưng lớn lại không hay hoặc ngược lại
Bỏ qua vấn dề chất lượng loa , thì yếu tố quyết định chính cho chất lượng âm thanh của 1 bộ loa là chất lượng bộ phân tần có phù hợp với các củ loa và thùng loa hay không !
Bộ phân tần tốt :
1. Bộ phân tần khai thác hết điểm mạnh của từng củ loa(khai thác dãi tần số mà từng củ loa hoạt động tốt nhất)
2. tái hiện đường đặc tuyến âm thanh của bộ Loa phẳng trong phạm vị dãi tần 20HZ-20Khz khi đo đạc ,
3. Có tổng trở ổn định với dãi tần số hoạt động 20HZ-20KHz

1. Bộ phân tần phù hợp với củ loa
Như ta đã biết củ loa có nhiều loại và nhiều công năng khác nhau có thể kể
Loa sub woofer(sub bass) : Loa hoạt động tốt nhất trong dãi tần số 5HZ-200HZ là dãi tần số thấp nhất , ở các tần số này con người không đơn thuần la nghe mà còn có thể cảm nhận bằng các giác quan khác
Loa woofer (Bass) : Loa hoạt động trong dãi tần số 20Hz -2 Khz
Loa Mid woofer(Mid-bass) : Loa hoạt động trong dãi tần 200Hz-5Khz
Loa Mid range : Loa hoạt động trong dãi tần 500Hz-4Khz
Loa Tweeter : Loa hoat động trong dãi tần 2Khz-20Khz
Loa super tweeter : Loa hoạt động như tweeter nhưng có thể đạt dãi tần cao hơn 20Khz ( thậm chí lên đếm 100Khz)
* một loại loa đăc biệt là loa Full range : chỉ một củ loa có thể chơi được các dãi tần từ thấp đến cao thường la từ 60HZ-20Khz
Trong dãi tần hoạt động của từng củ loa , âm lượng và chất lượng âm thanh sẽ giảm xuống ở 2 đầu giới hạn cao va thấp của dãi tần hoạt động
Do đó trừ loa Fullrange , có thể hoạt động trực tiếp với ampli mà không qua bất kỳ bộ phân tần nào cả , khi phối hợp từ 2 củ loa khác nhau trở lên , ta cần phải có bộ phân tần ( hiểu đơn giản là bộ phân bố tần số choi từng loa) để có thể khai thác tốt nhất dãi tần hoạt động của từng củ loa.
Một cách đơn giản nhất , bộ phân tần thụ động bào gồm các bộ lọc chỉ gồm các linh kiện thụ động như L : cuộn cảm , C: Tụ điện
Ta phân loại bộ phân tần gồm:
Low Pass Filter : Bộ lọc tần số cao ( cho tần số thấp qua , không cho tần số cao qua)
Hi Pass Filter : Bộ lọc tần số thấp( cho tần số cao qua , không cho tần số thấp qua)
Band pass filter : Bộ lọc dãi tần số ( cho tần số cao hơn tần số thấp của dãi và không cho tần số thấp hơn tần số cao của dãi này qua)
Band Reject filter (Notch filter) : Bộ lọc dãi tần số loại trừ ( không cho tần số trong dãi đi qua)




Phối hợp và tính toán các trị số C, L phụ hợp ta sẽ có bộ phân tần cho các loa trong hệ thống ( chỉ nói về phối hợp vê mặt tần số chưa nói phối hợp về mặt biên độ nhé)
( còn tiếp)



Em đang ghép MS Gia Huy làm transport cho DAC NA11s1 của em với 2 dây USB:
1.Furutech Formula cho chất âm sạch sẽ 3 dãi rõ ràng âm hình tốt! Hay!
2. Usb Gia Huy cho chất âm sạch sẽ! 3 dãi tốt! Tuy nhiên, dây này nghe nó tình cảm và có sự tinh tế hơn. Âm hình tốt và sân khấu rộng mở!
Em được nghe thử MS Gia Huy & Super DAC Gia Huy ở nhà bác Nhân. Đôi này kết hợp với nhau khá ăn ý như cậu với mợ!



MỚI
AMPLI HIBRID TUBE & CLASS D 840W (420WX 2)
Đối với các Bác chơi loa Bass lớn , nhu cầu cần ampli công suất lớn là rất cần thiết , vì muốn tiếng Bass hay ampli cần có công suất lớn , muốn tiếng bass chắc , khỏe không lùng bùng có đuôi ,lại cần sử dụng loa bass có độ nhạy thấp để damping tốt , hoặc dùng nhiều Bass nhỏ
Tuy nhiên tiếng Bass vẫn cần mềm mại không bạo lực
Theo yêu cầu của Bác Namhx , em design một ampli dành riêng để đánh Bass trong hệ thống loa của Bác

Power dùng kết hợp Tube ở tầng đầu và class D ở phần công suất , Power thiết kế dạng mono block có công suất tổng 840 W , có volume ALPS
Các Bác chơi ván hở 2 loa Bass 15 inch cũng có thể dùng amp này để chơi Bass , kết hợp với super Pre , thì các Bác ,muốn Bass tới đầu ampli này chơi tới đó !

Kinh phí 12 triệu

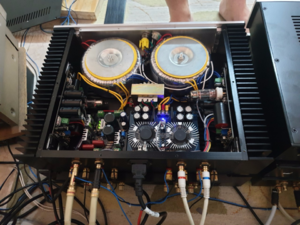

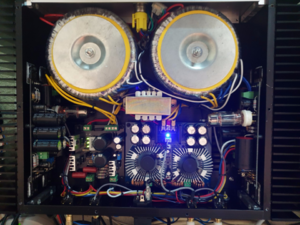

SUPER AMPLI 4 CHANNELS : CLASS A+420WX2 CLASS D VỪA XUẤT XƯỞNG BẢN HOÀN CHỈNH
Sau khi chạy test thử nghiệm va nhận nhiều góp ý của các Bác tham gia Offline vứa qua , em đã hoàn tất bản Super amp 4 channels để xuất xưởng , mới các bác xem nội thật
AMP được thiết kế gồm 4 AMP riêng biệt :
- 2 kênh Tube-mosfet hybrid Class A 25Wx2 cho âm thanh tinh tế và nhạc tính của Tube , dùng để kéo các loa MID- Treble trong hệ thống 2 đường tiếng . Nhưng cũ đủ mạnh để kéo các cặp monitor , hay loa toàn dãi chơi độc lập , với chất âm rất giống 300B
- 2 Kênh Class D 420Wx2 , mạnh mẽ dùng kéo loa Bass , hay Sub Bass



Giá của Super Amp : 14 triệu

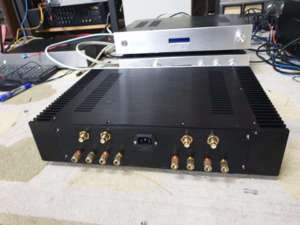

Phía sau của Super amp



PHẦN 2-PHÂN TẦN THỤ ĐỘNG PHÂN TẦN CHỦ ĐÔNG (tiếp theo)
Bây giờ ta nghiên cứu sâu hơn vê các bộ lọc

Một số thuật ngữ sẽ dùng đối với các bộ lọc
1. Cut off frequency ( -3dB frequency) điểm cắt tần số (fc ,f-3dB)
Tại tần số mà tín hiệu Input cho vào bộ lọc tạo ra một tín hiệu output nhỏ hơn 3dB ( nói dễ hiểu là tại tần số mà tín hiệu input bị giảm một nữa âm lượng )
Với bộ lọc low-pass và High-pass chỉ có 1 tần số Fs , đối với bộ lọc band pass và Notch có 2 điểm Fc : f1,f2
2. Center frequency (f0)
Đối với bộ lọc bandpass va notch F0 là điểm giữa F1,F2

3. Bandwidth : là chiều rộng của dãi tần số không bị tác động bởi bộ lọc(pass band) ( cho tới khi tăng hoặc giảm đi 3dB)
Do đó khi nói đến band width cần phải thêm +- 3dB
ví dụ dãi tần của loa từ 200 -5khz(+- 3dB) thì mới chính xác
4. Stop band : là dãi tần số mà bộ lọc tác động giảm hơn mức 3dB ( bên ngoài pass band)

5. Độ dốc của bộ lọc



Độ dốc càng thấp , thì kết cấu mạch càng đơn giản , tuy nhiên đối với bộ phân tần loa , thì độ dốc thấp không tốt khi loa hoạt động với âm lượng lớn , các tần số ở vùng stopband có thể gây hư loa hay méo tiếng
ví dụ với loa treble khi lọc Hi pass ở 5Khz chẳng hạn khi chơi mức âm lượng nhỏ các tần số < 5khz vẫn vào loa nhưng nhỏ nên không ảnh hưởng nhiều , tuy nhiên khi volume lớn thì các tần số này vào loa treble với mức năng lượng lớn hơn nên gây méo hay làm đứt loa , do đó đa phần các loa mà nghe nhỏ thì hay nghe to thì dở là do độ dốc của bộ lọc gây nên

Kết cấu bộ lọc để tạo ra slop như sau
Slope 6dB gọi là First order ( bộ lọc cấp 1)

slope 12 dB gọi là second order ( bộ lọc cấp 2)


slope 18dB gọi là (bộ lọc cấp 3)


slope 24dB ( fourth order) lọc bậc 4

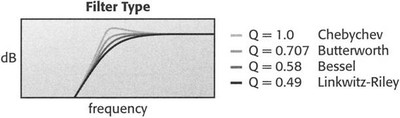

6. Quality factor : Q
Hệ số chất lượng Q nói lên mức độ giảm chấn ( dampping) hay mức độ rung động ở điểm cắt tần số fc
Q cáng lớn sóng càng rung động nhiều ở điểm cắt Q càng nhỏ

Từ hệ số Q , người ta gán các biện pháp lọc của các nha phát minh ra bộ lọc như sau


Việc chọn Slope và Q là nghệ thuật và trình độ của người thiết kế các bộ phân tần thụ động
Bộ phân tần chủ động sẽ chỉ được thiết kế sau khi ta chọn củ loa , đóng thùng , tiến hành đo đạc các thông số loa và test nó cũng quyết định chất lượng cuối cùng của bộ Loa
Ở mức độ DIY cách nhanh nhất để thực hiện bộ phân tần thụ động là nghiên cứu các kiểu thùng va củ loa đã có sẳn , sau đó đo đạc và gia giảm để đạt yêu cầu của cá nhân nhất



2. Tái hiện đường đặc tuyến âm thanh của bộ Loa phẳng trong phạm vị dãi tần 20HZ-20Khz khi đo đạc
Trong bài trên , ta chỉ mới đề cập đến nhiệm vụ phân tần cho các loa của bộ phân tần ,khi tổng hợp lại sóng âm sau khi phân tần tà có thể có đáp tần phẳng giống như tín hiệu đưa vào trước khi phân tần . Tuy nhiên nó chỉ đúng trên lý thuyết về mặt tần số trên thực tế khi ta nghe thì ta lại cần đăc tuyến SPL dB ( mức áp suất âm thanh )phẳng , thực ra các Loa sẽ có độ nhạy khác nhau , và do yếu tố khác vì dụ thùng loa , vị trí bố trí loa , thậm chi vị trí đặt loa , nếu ta đặt một micro tại ví trí cách loa 1 m, cung cấp cho loa tín hiệu 1w (2.83v/loa 8ohm) và tiến hành quét tần số từ 20HZ - 20Khz thấy rằng được đăc tuyến SPLdB không phẳng như lý thuyết của bộ phân tần



Khi đo đăc tuyến loa , người ta đo trong phòng không có tiếng dội , hoặc trong phòng nghe , để có thể thấy và phân biêt tác động của phòng đối với loa


Người ta còn Do tại nhiều vị trí khác nhau để thấy sự biến động của SPL dB đối vị trí người nghe
Sau khi đo đạc ta phải tăng hay giảm tín hiệu vào từng loa bằng các bộ L Pad ( các điện trở làm suy giảm mức tín hiệu) để đường đăc tuyến dBSPL phẳng nhất có thể

Minh họa bộ Lpad nhằm giảm dB Spl của loa

Trên thực tế ta đừng quá cầu toàn rằng đường đặc tuyến loa phải phẳng từ 20HZ đến 20KHZ mà theo kinh nghiệm thống kê đo đạc của John Atkinson, Biên tập viên của Stereophile Magazine người đã đo đạc và review hơn 320 bộ loa của nhiều thương hiệu lớn . Để đánh giá đáp tuyến phẳng của một bộ loa thường chỉ cần phẳng trong phạm vi 170HZ- 17Khz , trong khoang tần số đó đường đáp tuyến càng phẳng ( chênh lệch trong phạm vi 1 dB) , không có những lồi (peak)lõm(dip) là đạt yêu cầu

3. Có tổng trở ổn định với dãi tần số hoạt động 20HZ-20KHz
Do bản thân củ loa là cuộn dây do đó đối với tần số càng cao thì tổng trở loa càng lớn , do đó khi dùng phân tần thụ động , tại khoảng 2 octave thấp hơn cross over và 2 octave cao hơn cross over tổng trở của củ loa thường không phẳng ( củ bass chăc chắn la không phẳng) củ mid treble thì có thể phẳng . Do tổng trở của củ bass sẽ thay đổi nhiều theo tần số dẫn đến tổng trở chung của Loa sẽ thay đổi , mà tổng trở loa thay đổi sẽ liên quan đến hiệu suất ampli , giã sử ampli đánh 100W ở mức 8ohm nhưng vì lý do tổng trở thay đổi ví dụ ở mức 40HZ thì là 6 ohm và ở mức 80HZ là 10 ohm , thì công suất ampli sẽ bị hụt ở mức 40HZ , ở mức 80HZ thì công suất xuất ra loa giảm từ đó gây méo tiếng
Đây cũng là nguyên nhân các cặp loa dùng phân tần tụ động có hiện tượng nghe hay ở một mức volume nhất định nhỏ hơn cũng dở và cao hơn cũng dở , hoặc nghe hay một loại nhạc nào đó ( dãi tần trung bình ) nhưng lại nghe dở ở một thể loại khác ....
Khi làm phần tần cụ thể cho từng củ loa , người thiết kế cũng phải tính toán và bù tổng trở , để bộ loa có tổng trở ổn định trong dãi tần 20HZ-20Khz

Mạch bù tổng trở loa
( còn tiếp ) phần sau : Nhược điểm của Loa dùng phần tần thụ động, Thế nào là chơi BI AMP và phân tần chủ động



Sau thời gian ủ mưu và hoàn thiện ,hôm nay bản Super Pre amplifier Xover đã xuất xưởng hoàn thiện
Xin giới thiệu các Bác một cách chơi nhạc mới , cho chất lượng âm thanh tuyêt vời theo đúng như ý muốn của các Bác ngay trên dàn máy đang có của các Bác , giúp các Bác có khả năng nâng cấp hệ thống âm thanh theo nhiều hướng khác nhau một cách chủ động nhất
Nhiều Bác chơi Audio vẫn thắc mắc , tại sao phải dùng Pre ampli , dùng Pre ampli có làm âm thanh hay hơn không , có cải thiện âm thanh dàn nhạc của mình nhiều không ? Dùng Preampli với Intergrate Ampli có gì khác nhau không
Trước khi giới thiệu con Super-Preampli Xover em xin trả lời các thắc mắc nêu trên
1. Intergrate Ampli và Power ampli khác nhau thế nào ?
Để khuyech đại âm thanh từ các nguồn phát tiêu chuẩn như CD , DAC ,Tape ,TV...
Tín hiều analog từ các nguồn tiêu chuẩn có mức tín hiệu như sau


Đối với âm thanh Pro ( chuyên nghiệp) Professional audio
Mức âm lượng +4 dBu
Hiệu điện thế trung bình Vrms= 1.228V
Hiệu điện thế đỉnh V peak= 1.736V
Giá trị biên thiên tối đa Vpp= 3.472V
Đối với âm thanh phổ thông
Mức âm lượng -10dBu
Hiệu điện thế trung bình Vrms =0.316 V
Hiệu điện thế đỉnh V peak=0.447 V
Hiệu điện thế biến thiên tối đa Vpp=0.894 V


Hỉnh biễu diễn các mức âm thanh tiêu chuẩn của đường Line Out

Tín hiệu từ các nguồn Lineout sẽ được đưa đến bộ intergrated ampli hoạc Pre-pow để khuyech đại âm thanh truyền ra loa
Intergrate amplifier là ampli tích hợp luôn phần Input selection (giúp người chơi chọn lựa nguồn phát để nghe ) + phần Preampli ( tiền khuyếch đại) +phần điều chỉnh âm lượng (Volume)+ Phần Power amplifier( khuyếch đại công suất) trong một máy
Như vậy chỉ cần Intergate ampli , người chơi có thể kết nối các thiết bị nguồn phát vào như DAC ,CD,Tape AUx và thiết bị đầu ra là Loa là thanh một hệ thống nghe nhạc hoàn chỉnh
Trong khi đó hệ thống Pre-Pow được tách ra thành 2 phần
Pre-ampli làm nhiệm vụ nhận tất cả tín hiệu của các nguồn phát , chọn lựa nguồn phát , điều chỉnh âm lượng và tiền khuyếch đại tín hiệu , sau đó xuất tín hiệu ra phần công suất (Power)

Ưu điểm của Intergrated amplifier
1. Nhỏ Gọn , chỉ một cục đủ các tính năng
2. Đồng bộ , do 1 nhà sàn xuất thiết kế từ Pre đến amp , nên độ tương thích về tổng trở mạch ra vào tốt , không phải mất công phối ghép
3. Tiết kiệm cặp dây inter-connection từ Pre đến Pow
Nhược điểm
1. Bị giới hạn vào chất lượng của nhà sản xuất , thường các ampli intergrated , các nhà SX tiết giảm giá thành , nên phần Pre amplifier chỉ có chất lượng trung bình tương ứng với ampli thôi , người chơi không thể làm hơn được trừ khi thay cả ampli .
2. Phần công suất thường tỏa nhiệt nhiều , phần Pre để chung sẽ ảnh hưởng về độ ồn va tuoi thọ linh kiện

Uu điểm của Pre-pow
1. Người chơi có thể đầu tư từng phần theo sở thích và túi tiền , có thể đầu tư nhiều vào Pre để có chất lượng âm thanh tốt nhất trước khi đưa vào Pow . Khi cần nâng cấp có thể nâng cấp từng phần , và có thể thay đổi chất âm khi cần thiết mà không cần phải thay đổi hết
Ví dụ , power và loa đã phù hơp về công suất , về tổng trở , người nghe muốn âm thanh mềm và nhạc tính hơn chỉ cần đầu tư Pre đèn chất lượng mà không cần phải thay ampli ( vì thay cả ampli thì có khi nó lại không phù hợp với loa có sẵn
2. Pre rời , nếu thiết kế tốt và dùng linh kiện tốt sẽ cải thiện chất âm như độ dày tiếng (tương thích tổng trở tốt với Power) , hài âm ( khi dùng pre tube),độ chi tiết ( do chất lượng linh kiện tốt hơn)
3. Đăc biệt khi dùng Pre Tube , việc thay đổi Tube , tụ ở Pre mang đến nhiều sư thay đổi độc đáo và cá tính cho người nghe mà không phải thay đổi cả cái ampli

Đối với người chơi HI-end , do thú chơi là đi tìm đến những âm thanh tuyệt hảo nhất có thể được , do đó hệ thống Pre Pow thường được chọn lựa , phối ghép để mang đến sự đa dạng về chất âm ví dụ người chơi muốn âm thanh phải dày ,bass phải sâu và mạnh nhưng trung âm phải mượt mà , dãi cao phải mịn và tí tách , để có được điều này cần phối ghép giữa Pre Tube và Power bán dẫn thì hệ thống Pre Pow là cần thiết
Ngoài ra khi chơi amp đèn , nhất là các amp DIY phần tiền khuyếch đại tính toán không đủ dòng , áp tiếng mỏng việc dùng Pre có khi cũng có tác dụng rất tốt


Nhước điểm
1. Đắt tiền và phải chọn phù hợp với Power
3. Phải tốn thêm 1 cặp dây giữa Pre và Pow ( cặp này cần có chất lượng tốt va phù hợp so với các cặp dây Interconnection giữa CD DAC ... vào intergrated ampli)

Vậy có thể dùng Pre với Intergate ampli được không ?
Nếu bạn đang chơi Intergrated amplifier thì bản xem phía sau của ampli nếu có đường Main-In hay có cầu nối Pre Out-main in thí xin chúc mừng , AMP của bác đã thiết kế phần Power và phần Pre riêng , lúc đó bác cứ dùng Pre rời để cải thiện chất lượng âm thanh như ý muốn

Bác chỉ cần bỏ cầu nối Preout1- main in , đưa tín hiệu của Pre vào cổng Main in là OK
Tuy nhiên nếu không có cổng này , các Bác vẫn có thể dùng Pre- ampli chơi bằng cổng Line in bình thường được , tuy nhiên lúc đó âm thanh qua 2 cái pre , 2 cái volume nên chất lượng âm thanh thế nào thì cũng tùy duyên nữa . Nếu 2 cái Pre bán dẫn hết thì em không dám bàn , tuy nhiên nếu dúng Pre tube và amp tich hợp bán dẫn thì có khi kết quả thu lại rất khả quan nhờ mùi đèn của cái Pre Tube



Như vậy các Bác đã rõ về chức năng của Pre amplifier thông thường , nhưng SUPER PRE-AM ACTIVE XOVER do em thiết kế nó lại có nhiều tính năng vượt xa các Pre ampli thông thường !

SUPER PRE-AMP Active Xover


BỘ 3 tâm huyết : SUPER DAC + SUPER PRE -ACTIVCE XOVER+ SUPER AMPLI (4 CHANNELS CLASS A+D)
Bộ đồ lòng của Super PRE


CÁC TÍNH NĂNG CỦA SUPER PRE ACTIVE XOVER
1. Là Pre ampli dùng 2 Tube ( theo máy là Tube RAYTHEON Mỹ )Tube này được hãng Manley dùng trong ampli stingray II (6000 USD)
2. Có Volume điều khiển từ xa
3. Có 4 ngõ vào DAC/ CD/AUX/TAPE , ngõ vào được chọn lựa chuyển mạch bằng Relay (mạ vàng chân không) để bảo đảm chất âm không thay đổi như khi dùng các selector thông thường
4. Khi dùng ở chế độ Bypass SUPER PRE hoạt động như 1 Pre đèn thông thường với 4 Input và 2 output ( để các bác có thể chơi với SUB và main speaker, hoặc chỉ với main speaker)
5. Khi chuyển chế độ active Xover . Super Pre hoạt động như một PreTube+ Active Xover 2 đường tiếng
Các điểm cắt để sẳn : 300 HZ , 500Hz , 1kHz , 3khz
6. Volume cho 2 kênh Bass /Mid Xover dùng ALPS các bác có thể dùng 2 volume này để điểu chỉnh khí dùng các củ Bass / Mid treble khác độ nhạy
7. Ngoài ra mạch active Xover còn có chế độ nhấn Bass ( 30Hz ,45Hz) và tạo điểm lõm Mid Treble ( 2khz) dành cho các bác có thể bypass hay hiệu chỉnh theo cặp loa của mình
8. Cặp tụ xuất âm hiện đang dùng tụ Paper In Oil Soviet , các Bác có thể chọn option dùng
Jensen , Audyn , Vcap,Mundoft theo ý thích
Theo nguyên tắc là dùng giá của shop trừ đi 500K nhé

Và cuối cùng Giá xuất xưởng bản tiêu chuẩn ( tụ Paper in oil soviet)=14 triệu



Chọn chế độ Xover bằng tổ hợp các dip switch ( màu đỏ)

Cách kết nối SUPERDAC +SUPER PRE+SUPER AMP



Cám ơn các Bác đầu tiên đã đặt hàng Super Pre + Super Amp

1. Bác Lee_arch : Super Pre+super amp
2. Bác NamHX : Power Class D monoblock 420wx2 + super pre cắt 500HZ
3. Bác Nguyen HHung : Super Pre
4. Bác Piere : Super Pre
5. Bác Lehung HP : Super pre
6. Bác Manh Nguyen: Super pre+ option màn hình VFD +Tụ xuất âm Jensen



Trong trường hợp em đang dùng loa toàn dải 30cm 15 ôm và loa treble giấy 8 ôm, đã có 1 pow đèn El84, và 1 pow bán dẫn Nad, thì kết nối thế nào qua Pre của bác ?



Có 2 cách chơi
Cách 1:dùng pre xử dụng chế độ bypass thì bác chỉ cần làm phân tần thu động cho loa treble điểm cắt khoảng 7khz ( ì dùng cắt bậc 2 là OK
sau đó đấu ampli Nad vào cổng Bypass (Mid) để chơi trực tiếp loa toàn dãi , đấu ampli EL84 vào cổng bypass Treble để chơi loa treble . Dùng Volume trên ampli để chỉnh âm lượng riêng cho từng loa. Dùng Volume trên Pre để chỉnh âm lượng của hệ thống
Chơi như thế này thì âm thanh là mộc nhất va tu nhiên nhất . Tuy nhiên nếu loa toàn dãi của bác thiếu Bass ( không xuống sâu được thì bác chơi cách 2)

Cách 2: sư dung x over trong pre
Chon chế độ cắt ơ mức 3khz (bác có the yeu cầu trước để em làm mức 5khz thay cho mức 1khz có sẵn hoac em se hương dẫn bác thay 4 con điện trở để đối mục 3khz hiên nay thành 5 hay 7khz)
Sau do đấu đường ra bass vào amp nad chơi loa toàn dãi. Đường mid vào amp el84 chơi loa treble

** Nguyên tắc chơi toàn dãi tốt nhất là chơi trực tiếp ampli với toàn dãi , còn treble hay bass mới dùng cross over
Do đó nếu loa toàn dãi nào mà bác chơi trực tiếp thấy dãi mid và treble không hay , thì là củ loa không hay không hy vọng dùng cross over vào để thay đổi tình thế được mà phải thay củ loa thôi.



Khi dùng super pre active Xover các Bác có thể phối hợp nhiều cách khác nhau
1. Nếu chỉ có 1 ampli và loa thông thường thì các bác dùng Super Pre ở chế độ Bypass như một Pre ampli TUbe bình thường


Nếu các bác có 2 ampli rời ( hay dùng super amp của em) thì các Bác có thể phối hợp chơi Bi amp nhiều cách khác nhau
2. Dùng Super Pre chơi Bi-amp ( 2 ampli rời hay 1 super amp)
Loa 2 đường tiếng là Loa open baffle / loa thùng kín/loa bất dịnh hướng



3. Dùng Super Pre chơi bypass / biamp ( 2 ampli) với loa có Bi-wire



4. Dùng Super pre chơi active Xover với bi-amp với loa biwire

5. Dùng Super pre với Bi-amp với loa 3 đường tiếng


6. Dùng Super Pre với Tri-amp (3 ampli) với loa 3 đường tiếng



Hi, cảm ơn anh Nhân sắp xếp ưu tiên cho e lấy trước.. E đang ở Hcm rồi, gquyet xong vài việc là qua anh ngay.



tin vui cho các bác, mới rãnh dạo 1 vòng trên taobao thấy có đơn vị bán đầy đủ bộ kit đế + loa cho lxmini có luôn clip hướng dẫn lắp rắp, tổng giá rớt trong khoảng 15tr, bác giahuy được mua về làm trung gian bán luôn, đủ bộ với amp dac
https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-16863994918.15.dc4d71c1VuFN97&id=574609367061
https://item.taobao.com/item.htm?spm=a1z10.3-c-s.w4002-16863994918.12.dc4d71c1VuFN97&id=564302401029



15 triệu cho bộ loa LXmini mắc quá bác ơi , em đang làm chỉ có 7 triệu mà nghe tái tê , tuy nhiên hình thức để các bác hài lòng có hơi khó , vì người việt chưa quen loại loa ống nước này
Em mới dựng lại toàn bộ 1 cặp loa LXmini , với củ JBl và Asuki , lần này thì tất ca các nhược điểm củ đều khắc phục , nghe counterbass và nốt trầm piano sâu thăm thẳm , vài hôm nữa em lại tổ chức minishow để các bác nghe bộ SUPERDAC-SUPER PRE-SUPER amp và loa LX Mini bản thương mại hoàn chỉnh



mình thấy trang đó order đúng củ loa của seas nên mới nặng tiền loa 10tr, còn cái bộ kit đế loa chỉ 5tr thôi, bác giahuy đã dự tính dùng bộ củ loa của mình thì chỉ cần mua bộ kit về lắp(có thể mua mẫu 1 bộ về cho các bác thợ gia công vn sao tỷ lệ 1:1 cũng được), là có ngay sản phẩm vừa lợi giá vừa đẹp phần nhìn, đâu cần phải bỏ hết 15tr.



SUPER PRE và SUPER AMP đem lại sức sống mới cho các bộ loa Vintage
Việc chơi Biamp với Super Pre giúp chúng ta đem lại sức sống mới cho các cặp loa cũ , mà ta đang tính đổi , hay đem cất vào kho .
Như các Bác cũng biết trước đây em vẫn dùng cặp loa kinh điển NS-1000 M , tuy nhiên NS-1000 M rất kén chọn cách setup cũng như loại nhạc . Nếu nghe nhạc hòa tấu classic thì OK chứ nghe vocal , nhạc việt thì NS-1000M ghép ampli bán dẫn không nghe nổi , sau khi làm Loa bất định hướng thì cặp loa 7 triệu vượt xa cặp NS-1000 M về Mid-Hi , nên em dẹp nó sang một bên và rao bán chỉ 10 triệu . Nhưng cũng không ai mua
Thôi thì biết nhiều Bác cũng đang ở trường hợp như em , bỏ thì thương vương thì tội , vì NS-1000M đối với audiophile thế giới là một huyền thoại , vì hiện nay không nhiều hãng sản xúa củ Mid với màng Berilium kim loại nữa . Các Bác có thể tham khảo giá bán 1 cặp NS-1000 M vào năm 1997 ( năm cuối cùng Yamaha sản xuất là gần 4000 bảng anh)
Đăc điểm của NS-1000 M nó nằm ở dãi Mid và Hi do màng Berilium la vat liệu kim loại cứng nhưng rất mỏng ( công nghế chế tạo cực đắt) do đó dãi HI và Mid nếu làm đúng thì âm thanh sẽ có độ động cực cao và chi tiết
Thế là nguyên ngày thứ 7 và CN vừa rồi em vật nó ra Mod lại câu chuyện như sau :


Bộ Cross Over original
Sơ đồ Cross over

Chăng hiểu sao Yamaha khi làm mạch in trên bộ loa của em thì lại đánh dấu các tụ và cuộn dây trên mạch in có sai so với sơ đồ trên
C3 thành C2 , L4 thành L3
Phân tích mạch này thì Yamaha chỉ dùng mạch lọc second order (cho loa thùng kín thì vậy là OK rồi)
Điểm Cross over của loa Bass và Mid là 500 HZ , điểm cắt Mid-Hi là 6Khz
(Trước đây khi mới mua về em đã kiểm tra , tất cả các tụ Hóa 94uF ,3.5uF,21 uF( 6x3.5 uF) ,2.7uF đều sai trị số sau gần 20-30 năm cần phải thay bằng tụ phim MKP cùng trị số hết), do đó ngay cả khi các Bác không Mod như em trong bài này , thì cũng nên mở nó ra thay hết tất cả tụ hóa bằng tụ phim cùng trị số để trả lại cho nó âm thanh nguyên thủy đã)
OK bắt đầu làm thịt nó :
Loa Bass : bỏ cuộn 5mH và 2 tụ 47uF đi , đấu trực tiếp Loa Woffer (Bass) vào 2 cọc loa mới
Loa Mid : hiện đang lọc band Pass giữ nguyên trạng ( chỉ thay các tụ hóa bằng tụ MKP loại SCR của a Dũng yes sir, hoặc máu thì thay zanzent (bộn tiền)), nếu thay zanzent thì có thể bỏ luôn phần Hipass cho tiết kiệm (bỏ tụ 21uF , 2.5mH)do phần 500HZ đã có super pre đảm trách rồi , tuy nhiên để bảo vệ củ loa quí hiếm thì giữ tụ 21 uF cũng chấp nhận được
Nhất thiết phải thay tụ 3.5uF bằng tụ phim MKP 3.5uF càng hay càng tốt
Loa Treble : giữ nguyên hiện trạng , thay tụ 2.7uF bằng tụ MKP ,hay Paper in oil tốt nhất có thể
Để hay thuần túy các Bác có thể nối tắt luôn 2 cái Lpad ( volume hiệu chỉnh MID Terbel phiá trước ) đê âm thanh không mất mát qua tiếp điểm của biến trở luôn
Xong
sơ đồ của loa sau khi Mod







Sau đó đầu Super Pre và Super amp theo sơ đồ sau
Chọn điểm cắt 500HZ trong SUPER PRE
Âm thanh mang lại rất bất ngờ , dãi Mid Hi tinh khiết , chi tiết , độ động tuyệt với , khi kết hợp với Class A hybrid , tiếng Mid dày và uyển chuyển , nghe nhạc Việt hết bị cứng và chói

Tiếng Bass tròn , chắc xuống rất sâu , các Bác thích Bass sâu không thể chê được tiếng Bass của NS-1000M khi tach ra một đường độc lập và bỏ qua tất cả cross over , tiếng bass vừa sâu vừa có độ nhạc tính rất cao
nghe counter bass tê tái

Do việc có thể điêu chỉnh âm lượng 2 kênh Bass và Mid-Hi riêng biệt chỉ cần hiệu chỉnh cho phú hợp với vị trí đặt loa va vi trí ngồi nghe là ta có được sự hài hòa mong muốn của Loa (NS-1000 M rất nhạy cảm với vị trí đặt loa , ảnh hưởng nhiều nhất ở tiếng bass, đặt sát tường sẽ có tiếng bass lớn nhất , nhưng gần quá sẽ bị có đuôi)

Có thể nói chơi NS-1000M theo kiểu này , các bác khỏi lăn tăn về chuyện đổi loa lớn tiền hơn nhiểu lần

bác nào muốn nghe thử cặp NS-1000M sau khi mod xong có thể liên hệt để em xếp lịch nghe thử nhé
Trường hợp NS-1000M là một ví dụ dùng Super Pre chơi Biamp để đem lại một giá trị khác cho cặp loa cổ các bác đang sở hữu



Tình hình là em mới mang super pre về hôm qua. Tối nay đang set bypass làm pre cho amply el34 se đánh tannoy bookshelf E1, bộ này em để phòng ngủ và ấn tượng đầu tiên là không gian mở rộng hơn, các dải tách bạch,chi tiết hơn, tiếngbass mềm và sâu, mid trong hơn thấy rõ. Vậy là super pre đã nâng chất lượng cho bộ dàn cỏ này. E đang tiếp tục diy loa bất định hướng dùng bộ củ 2 đường tiếng của Seas tháo từ A25, mấy hôm nữa xong sẽ set qua Xover ghép 2 ampli, kết quả sẽ báo cáo các bác sau.



.



Vấn đề nữa, làm sao xác định điểm cắt tấn cho đúng để hiệu chỉnh trên super pre.
