Với phần lớn các thiết bị âm thanh dân dụng, nguồn điện cấp ở đầu vào là dòng xoay chiều (AC) cho dù dạng sóng sin có không chuẩn đôi chút nhưng sau biến áp, các mức điện áp AC đều được chỉnh lưu và lọc để có dòng một chiều (DC). Tùy thiết kế của mạch chỉnh lưu và lọc sẽ cho chất lượng của dòng một chiều này có "bằng phẳng" (sạch) hay không!

Như vậy nguồn cấp trực tiếp cho các mạch trong các thiết bị âm thanh nói trên là dòng một chiều và cho dù nguồn xoay chiều có dạng sin chuẩn nhưng mạch chỉnh lưu và lọc của thiết bị không tốt cũng không thể cấp dòng một chiều "sạch"!
...

Nếu dùng máy phát xung sin chuẩn nhưng khi đo chọn tần số lấy mẫu thấp thì cũng sẽ cho kết quả không còn là sin nữa?



Chính vì thế muốn để biết thiết bị có tốt hay ta phải xử lý từ gốc, các sản phẩm thiết kế đều có xử lý lọc nhiễu, chỉnh lưu nhưng chỉ áp dụng với một dải điện áp nào đó ví dụ như đồ Nhật máy 100v thì nguồn vào an toàn là 95 đến 110v, thiết bị 220v là 210v đến 240v chẳng hạn, bộ chỉnh và lọc của thiết bị rất hạn chế và được tính cho nguồn lý thuyết và lọc một số nhiễu EMI hoặc Rf thông thường. Điều này thấy rất rõ là đồ càng lớn thì có soundtage rộng, sân khấu âm thanh rộng mở và có chiều sâu ... Đấy chính là sự tĩnh lặng của nền tạo nên một khoảng lặng để ta có thể cảm nhận được, việc này cuzng tương tự như nghe nhạc ban đêm hay hơn ban ngày là vậy. Như vậy khi máu ko đủ lưu thông thì: nhiều quá (cao áp) khiến thiết bị phải chịu đựng lâu ngày bị tai biến (tụ nổ, nóng biến áp nguồn làm giảm tuổi thọ theo lý thuyết khi chịu đủ), ít quá dòng ko đủ khi thiết bị hoạt động trở kháng liên tục thay đổi (loa làm việc ) khiến thiết bị trình diễn ko hết khả năng( thắt cổ chai) tiếng bí nền ồn dẫn đến hiện tượng loạn nhịp tim (nghe lúc là mệt phờ người) như vậy điều đầi tiên là máu phải đủ để nuôi cơ thể rồi moqis tính đến tim mạch, tay chân ....
Nguồn điện lưới của ta quá kém và bị xung nhiễu quá lớn cả chủ quan và khách quan (điều này thể hiện: khi cắm cục bacl và loc chuẩn vào âm thanh "tĩnh mịch", thay một dây nguồn thì cũng thấy gọn gàng hơn).
Đấy là đang nói về nhiễu, nhưng khi nguồn ko ổn định tụt áp, tăng tụt dòng liên tục Lioa hót như chim họa mi thì mới thấy đau xót đặc biệt một số thiết bị đền diều khiển ko qua mạch lọc như accuphase nhảy theo điện khiến ta đau đầu (có khi ốm bác Ngọc nhỉ). Điện đóm ko ổn thì rõ ràng dòng DC ko ổn bởi AC-DC với một số thiết bị đèn điện tử hoàn toàn thấy tác hại (em là một nạn nhân) bóng công suất rên ù ù sau vài ngày sử dụng. Một số bién áp nguồn Hi End gặp nguồn điện Super low end xin từ chối và bốc khói (em lại là nạn nhân với ACT2 hi end bốc khói). Như vậy khoan nói đến mạch lọc chỉnh lưu của thiết bị hãy quan tâm đầu vào thật ổn rồi quan tâm đến thiết bị. Thiết bị âm thanh thông dụng rẻ tiền ko thấy khác khi thay đổi nguồn, nhưng với những bộ dàn phối ghép cẩn thận anh em ta đang và hay nghe sẽ thấy khác khi nguồn ổn định. Còn muốn biết khác hay ko anh em nhà ta lại phải lọ con nhà bà mọ. Nói chỉ là lý thuyết , với audio trước hết cũng như vợ vậy, phải hợp nhau, sau đó mới đến lúc nghe và trải nghiệm lúc đó là thực hành.



Chúc mừng thằng chú có bộ dàn hay, thiét kế ngon, nhìn phòng này lại nghĩ ngay đến bộ tannoy arden trong trang đầu tiên của hồ sơ audiophile :mrgreen: mua thảm đi thôi, ghế nghe nhạc uh dsang còn nhiều lắm, đĩa cd ai để lăn ra đất chưa nói vài hôm thêm món nana lốc nữa



Cái meo méo ko đơn giản chỉ là sóng xung đâu chú, điện lưới mà, chu kỳ hoạt động hình sin 2 đỉnh trên dưới là biên độ giao động cực đại, khoảng cách 2 đỉnh là tần số nó bị méo là do rất nhiều nguyên nhân: sụt áp, phụ tải sinh nhiễu, chế độ lọc của máy đo sóng.... Sóng sin đẹp thế mà vẫn đang bị chê là ko ổn đó chú, nói tóm lại phần nguồn cũng như audio vậy mệt lắm



Cái món điện này cũng giống như thực phẩm chúng ta ăn hàng ngày hiện nay ấy mà thực phẩm nhiểm độc, hóa chất, nguồn nước ô nhiểm, nguồn điện cũng vậy. Nhà nào có điều kiện mua rau sạch, máy lọc nươc, máy khử ozon thì sẽ tốt cho cơ thể còn ko thì phó mặc cho số phận. Audio nói chung thiết bị audio nói riêng nó cũng giống con người chúng ta dược chăm sóc tốt được cung cấp nguồn điện, nguồn âm tốt thì chắc chắn phải hay và hiệu quả hơn.
Còn về phần UPS thì chắc chắn 1 hãng lớn và được sản xuất tại India như của bác hongcongdh thì chắc chắc là ok rồi, theo em được biết con này thường dùng cho máy chủ Sever thì chứng tỏ nó ko hề đơn giản, thiết bị nhà mình thì cũng tiền trăm tiền tỉ thồi chứ Sever máy chủ nó kinh khủng hơn nhiều yêu cầu khắt khe hơn. Ta thì chỉ có đo sóng Sin rồi mang cái hình ra chạo nhau chứ tây nó không chỉ đo sóng, tần số, khả năng đáp ứng, chạy thử test công suất... vân vân .... Theo em thì rất ok nên Bác hongcongdh cứ yên tâm mà dùng. Anh em trên này (1số ít trong đó có em) có người đã được nhìn có người đã được sờ nhưng chưa được dùng nên hay có những thông tin thiếu chính xác chái chiều nghe hơi rồi nói như đúng rồi làm phân tâm nghe nhạc mất hay :lol:
Có vài dòng chi sẻ cùng bác hongcongdh và ae TH :lol:
Em mà có $$$$$$ cũng múc 1 con



Gửi chú Anh Dũng tí về méo hài, sóng hài dòng điện, cái này có hả năng mod độ tí cho hoành tráng:
CHƯƠNG 1:
TỔNG QUAN VỀ SÓNG HÀI TRONG HỆ THỐNG ĐIỆN
1.1. KHÁI NIỆM SÓNG HÀI:
Ta biết rằng theo lý thuyết các nguồn tác động (là những tín hiệu được đưa đến mạch) tồn tại trên lưới điện là các hàm điều hòa. Thực tế các nguồn tác động này trong hệ thống điện không phải lúc nào cũng là hàm điều hòa, mà nó có thể có hình dạng bất kỳ, bao gồm nhiều thành phần tần số trong đó có các thành phần tần số nào đó (họa tần) khác với thành phần tần số cơ bản mà ta mong muốn sẽ ảnh hưởng nhất định cho sự hoạt động của mạch và các phần tử trong hệ thống điện. Khi đó các đáp ứng trong mạch cũng sẽ là các quá trình nhiều tần số.
1.2. CÁC NGUỒN GÂY SÓNG HÀI TRONG HỆ THỐNG ĐIỆN:
Trong những năm gần đây, các thiết bị điện tử ( như bộ điều chỉnh tốc độ động cơ, các bộ chỉnh lưu điều khiển, máy vi tính, ...) đã gây ra nhiều vấn đề liên quan đến sóng họa tần trong hệ thống điện. Đối với hệ thống truyền tải điện thì ảnh chủ yếu do cảm kháng từ hóa phi tuyến của máy biến áp, thiết bị hồ quang như : các lò điện hồ quang, các máy hàn, các cuộn kháng điện trong các thiết bị hoạt động trên cơ sở cảm ứng điện từ.
Đối với điều kiện vận hành không cân bằng giữa các pha như điện áp hệ thống không cân bằng, tổng trở hệ thống hay tải không cân bằng mỗi thành phần sóng hài có thể xảy ra trong ba thành phần (thuận, nghịch, không). Ngoài ra các tụ bù trong lưới điện thường kết hợp với cảm kháng lưới tạo ra mạch cộng hưởng làm khuếch đại các dòng hài có tần số lân cận tần số cộng hưởng tồn tại trong lưới. Sau đây đi xem xét chi tiết các nguồn họa tần.
1.2.1. Tải phi tuyến:
Do ở tải phi tuyến tổng trở của nó thay đổi, dòng mà nó hấp thu sẽ không sin mặc dù điện áp đặt vào có tính sin và từ đó có thể tạo nên nguồn dòng họa tần bơm vào hệ thống. Các tải phi tuyến thường gặp như:
o Các quá trình chỉnh lưu điện áp.
o Thiết bị văn phòng và dân dụng như: UPS, máy tính, máy photocopy TV, đèn huỳnh quang...
o Bộ điều chỉnh tốc độ động cơ.
o Thiết bị thuộc lĩnh vực điện công nghệ: máy hàn, lò hồ quang...
1.2.1.1. Các quá trình chỉnh lưu điện áp:
Những tiến bộ vượt bậc của lĩnh vực điện tử công suất tạo cơ sở cho các bộ chuyển đổi điện và chúng trở thành nguồn gây sóng hài chính trong hệ thống.
Các bộ chỉnh lưu được sử dụng rộng rãi như:
+ AC/DC
+ AC/DC/AC
Ví dụ: cho một hệ thống có chỉnh lưu:

CHƯƠNG 1: TỔNG QUAN VỀ SÓNG HÀI
- Trang 8 -
Với tính phi tuyến của bộ chỉnh lưu tạo ra sóng hài làm méo dạng các điện áp VAC và dòng điện cung cấp iAC .
Hình 1.2: Dạng sóng và phổ điện áp do ảnh hưởng của chỉnh lưu:

Bộ chỉnh lưu cung cấp nguồn cho các tải thông thường được mô tả bằng số xung của chúng như 3, 6 ,12, 24 xung và hơn nữa. Bậc của sóng hài được sinh ra từ bộ chỉnh lưu phụ thuộc vào số xung của bộ chỉnh lưu theo biểu thức:
h = kn ± 1, k =1, 2, 3...
Khi đó giá trị của dòng hài trong điều kiện lý tưởng do các bộ chỉnh lưu này có thể xác định theo biểu thức:
I1: độ lớn hài cơ bản
Ví dụ: Giá trị phần trăm của cầu chỉnh lưu 6 xung
Theo lí thuyết, dòng điện có dạng sóng hình chữ nhật.
Trong thực tế, dạng dòng điện của chỉnh lưu 6 xung không hoàn toàn vuông, do đó giá trị thực của sóng hài nhỏ hơn giá trị lý thuyết. Giá trị này có thể được tính xấp xỉ bằng công thức:
với 5 ≤ h ≤ 31
Bảng 1.1: Giá trị phần trăm của cầu chỉnh lưu 6 xung
I1 I5 I7 I11 I13 I17 I19 I23 I25 I29 I31
100% 18.9% 11% 5.9% 4.8% 3.4% 3% 2.3% 2.1% 1.8% 1.6%
1.2.1.2.Nguồn cung cấp dòng điện DC cho computer:
Dạng sóng dòng điện bộ cấp nguồn cho máy tính:
CHƯƠNG 1: TỔNG QUAN VỀ SÓNG HÀI
- Trang 8 -

Dòng hài gây ra bởi nguồn này cao hay thấp còn phụ thuộc vào tải và tổng trở của mạng điện phía trên nguồn. Giá trị của dòng hài ở hai cấp độ cao và thấp được cho ở bảng 1.2:
I1 I3 I5 I7 I9 I11
Cao 100% 130% 70% 50% 30% 10%
Thấp 100% 65% 35% 25% 15% 5%
1.2.1.3.Tải chiếu sáng:
Giá trị dòng hài sinh ra bởi đèn huỳnh quang và đèn chấn lưu điện từ được cho theo bảng sau:
Bảng 1.3: Giá trị % của dòng hài của đèn huỳnh quang
I1 I3 I5 I7 I9 I11 I13 I15
100% 35% 27% 10% 2.5% 3.5% 1.5% 1.5%
Các loại dèn phóng điện chấn lưu điện tử sinh ra nguồn hài tương tự như bộ nguồn cung cấp điện cho máy vi tính.
1.2.1.4.Bộ lưu điện (UPS):
Hiện nay nhu cầu dùng UPS để bảo đảm liên tục trong sử dụng điện của khách hàng đang gia tăng. Do đó UPS cũng là 1 nguồn hài quan trọng ảnh hưởng đến hệ thống.
Bảng 1.4: Giá trị % của dòng hài của bộ UPS model GALAXY :
I1 I5 I7 I11 I13 I17 I19
100% 33% 2.5% 6.1% 2.4% 2.5% 1.6%
1.2.1.5.Bộ điều tốc:
Bộ điều tốc dùng các mạch điện tử công suất để điều khiển tốc độ động cơ, đặc biệt thường sử dụng cho động cơ không đồng bộ. Do đó bộ điều tốc cũng phát sinh dòng hài như các tải chỉnh lưu.
Đối với bộ điều tốc điều khiển tốc độ cho động cơ không đồng bộ, kết quả khảo sát cho biết dòng hài của chúng sinh ra phụ thuộc vào:
+ Tỷ số công suất ngắn mạch của hệ thống (SSC) và công suất biểu kiến của bộ điều tốc (Sn).
+ Tỷ lệ phần trăm giữa công suất biểu kiến động cơ Sm so với công suất biểu kiến của bộ điều tốc.
Bảng 1.5: Giá trị dòng hài bộ điều tốc động cơ không đồng bộ với Sm=1OO%Sn
Sm =100%Sn I1 I5 I7 I11 I13 I17 I19 I23 I25
SSC=250%Sn 100% 85% 72% 41% 27% 8% 5% 6% 5%
SSC=100%Sn 100% 73% 52% 16% 7% 7% 5% 3% 3%
SSC=50%Sn 100% 63% 35% 6.2% 1.3% / / / /
Giá trị dòng hài bộ điều tốc động cơ không đồng bộ với Sm=1OO%Sn
Sm=50%Sn I1 I5 I7 I11 I13 I17 I19 I23 I25
SSC=250%Sn 100% 90.5% 82% 59.5% 48% 25.5% 16.5% 6% 4.5%
SSC=100%Sn 100% 82% 66.5% 33% 19.5% 7% 6.5% 5% 3.5%
SSC=50%Sn 100% 74.3% 53.9% 18.3% 7.9% 1.9% 2.5% / /
Công suất động cơ càng lớn thì giá trị dòng hài càng nhỏ do:

1.2.1.6. Lò hồ quang:
Trong thực tế các lò quang thường dùng trong ngành công nghiệp thép có sơ đồ nguyên lý như Hình1.4.
Với lò hồ quang xoay chiều, sóng hài tạo ra là phi tuyến, bất đối xứng và không ổn định. Nó sinh ra dòng hài bậc chẵn, lẻ và phổ liên tục.
Với lò hồ quang một chiều, được cấp điện qua bộ chỉnh lưu tĩnh dùng Thyristor thì sinh các dòng hài bậc cao như bộ chỉnh lưu và tính liên tục của phổ dòng điện ở mức nhỏ hơn lò hồ quang dung điện AC.
CHƯƠNG 1: TỔNG QUAN VỀ SÓNG HÀI
- Trang 8 -

Hình 1.4 a) Lò hồ quang được cấp nguồn AC
b) Lò hồ quang được cấp nguồn DC
1.2.2. Bão hòa mạch từ máy biến áp:
Khi từ hóa lõi thép máy biến áp, do mạch từ bão hòa sẽ làm xuất hiện những hiện tượng mà trong một số trường hợp ảnh hưởng đến trạng thái làm việc của máy biến áp. Ở đây xét những ảnh hưởng đáng kể đó khi máy biến áp làm việc không tải.
Ta biết rằng khi đặt vào dây quấn sơ cấp điện áp hình sin thì sẽ sinh ra dòng điện không tải io chạy trong nó, dòng điện không tải io này sinh ra từ thông chạy trong lõi thép. Ở đây nếu không kể đến tổn hao trong lõi thép thì dòng điện không tải io thuần túy là dòng điện phản kháng dùng để từ hóa lõi thép. Khi đó quan hệ =f(io) cũng chính là quan hệ từ hóa B=F(H). Trên cơ sở lý thuyết mạch, do hiện tượng bão hòa của lõi thép, nếu là hình sin thì io không hình sin và có dạng nhọn đầu và trùng pha với , nghĩa là dòng điện io ngoài thành phần sóng cơ bản còn có các thành phần sóng hài bậc cao 3, 5, 7..., trong đó đáng chú ý là thành phần hài bậc 3 lớn nhất và đáng kể hơn cả, còn các thành phần khác khá nhỏ.

Hình 1.5. Hiện tượng từ trễ và bão hòa mạch từ làm méo dạng sóng dòng điện.
1.2.3. Máy phát cấp cho tải không đối xứng:
Trong quá trình cung cấp điện có thể xảy ra các trường hợp tải các pha không bằng nhau. Như vậy máy phát điện đồng bộ làm việc ở tải không đối xứng, trong máy điện đồng bộ sẽ sinh ra một số hiện tượng bất lợi như điện áp không đối xứng, các sóng hài sức điện động và dòng điện bậc cao. Và đặc biệt khi có dòng họa tần phát sinh mạch ngoài tác động lên đầu cực máy phát từ đó có sự biến thiên từ trở phản ứng giữa các khe hở của stator và rotor của máy làm chuyển đổi bậc dòng họa tần này lan truyền vào trong hệ thống.
1.2.4. Lưới điện:
Lưới điện tồn tại các hài áp do ảnh hưởng của các tải tiêu thụ (công nghiệp và dân dụng). Đây là căn cứ để đánh giá chất lượng sóng hài của hệ thống điện. Kiểm soát các nguồn nhiễu họa tần tác động lên hệ thống để nâng cao chất lượng điện năng cho khách hàng.

1.3. ẢNH HƯỞNG CỦA SÓNG HÀI ĐẾN CÁC THIẾT BỊ ĐIỆN:
Sóng hài ảnh hưởng đến tất cả các thiết bị trong hệ thống điện, sự tồn tại của chúng làm giảm chất lượng điện năng gây ra một số vấn đề sau:
1.3.1. Máy điện quay:
Vấn đề quan tâm trước tiên về các dòng điện và điện áp điều hòa là sự tăng nhiệt độ. Các thành phần họa tần ảnh hưởng đến hiệu suất máy, gia tăng nhiệt, tổn thất điện năng.
Tổn hao do dòng điện Foucault tỷ lệ với bình phương tần số:
PFe=keB2f2
Tổn hao do hiện tượng từ trễ tỉ lệ với tần số:
Erms=4,44kdqwph?f
Do đó, khi máy phát nuôi tải phi tuyến, dòng hài bậc cao sẽ tạo ra tổn thất phụ và môment đập mạch trong máy phát do tổn thất dòng Foucault tỉ lệ với bình phương tần số, còn tổn thất do từ trễ tỉ lệ với tần số, gây cho máy điện nóng lên, gây ra tổn thất điện năng và giảm hiệu suất của máy phát.
Khi họa tần điện áp xuất hiện thì tồn tại dòng họa tần động cơ ảnh hưởng tốc độ quay của động cơ gây nên hiện tượng rung trong máy điện do từ trường đập mạch phát sinh bởi dòng thứ tự không. Nguy hiểm hơn là trong một số trường hợp khi tần số rung gây ra bởi họa tần trùng với tần số dao động cơ học của máy điện dễ dẫn đến phá hủy máy.
Sự tác động khác nhau giữa các sóng hài, mật độ từ thông phát sinh tổng hợp trong khe hở không khí trong cảm ứng ba pha khi điện áp không sin sẽ làm ra tiếng ồn.
1.3.2. Máy biến áp:
Máy biến áp cũng bị ảnh hưởng của sóng hài bậc cao. Sóng hài bậc cao gây ra tổn hao và gây nhiễu lên mạch từ của nó.
*Tổn hao Joule:

Ta có: PCu=R.I2rms
Mà:
=> Dòng họa tần bậc cao càng lớn thì tổn hao Joule càng tăng.
*Tổn hao sắt từ gồm tổn hao do dòng điện xoáy và tổn hao do từ hóa:
Tổn hao do dòng điện xoáy: Pxoáy = keB2f2
Tổn hao do từ hóa: Erms=4,44kdqwphf
=> Khi tần số hài càng cao gây nên tổn hao sắt từ càng cao.
Khi có dòng hài bậc cao, tổn thất sắt và tổn thất từ thông tản sẽ tăng lên. Tổn thất đồng do tỉ lệ với bình phương dòng điện nên cũng tăng và hiện tượng từ trễ các sóng hài gây bão hòa mạch từ và tất cả chúng làm gia tăng nhiệt độ, làm cho MBA làm việc bị quá tải gây ra cháy máy.
o Tổn hao cách điện: Khi làm việc với tần số cao dẫn đến các quá trình hoá lý xảy ra liên tục tổn thất điện môi mau chóng già cỗi hơn so với làm việc ở điện áp hình sin. Độ phân cực tg tăng gấp đôi sau hai năm làm việc với nguồn có độ méo dạng THD=5%.
Pe=U2..C.tg
Với U: điện áp đặt lên hai đầu cách điện
C =r..S/d ;
 tần số góc;
tg hệ số tổn hao điện môi.
Do ảnh hưởng của các yếu tố trên MBA hoạt động dưới công suất định mức. Thường người ta sử dụng hệ số suy giảm công suất:

với h: bậc hài;
I1: dòng điện hài cơ bản
Qua đó ta thấy MBA có công suất định mức Sn thì chỉ được phép cung cấp cho tải có công suất là k.Sn
Ví dụ: tải dạng Switchmode Power Supply được cung cấp bởi MBA công suất 250KVA
Bảng 1.6: Giá trị dòng hài của bộ Computer Switch Power Supply
I1 I3 I5 I7 I9 I11
100% 130% 70% 50% 30% 10%
Khi đó hệ số MBA theo ( 1 .4) được xác định:
=> k = 0,532 và công suất MBA tối thiểu là 470KVA
Theo tiêu chuẩn IEE57 1200-1980 đưa ra giới hạn đối với các sóng hài dòng điện tải trong máy biến áp 0,05pu giá trị hệ số điều hòa dòng điện. Tiêu chuẩn của giá trị điện áp hiệu dụng cực đại mà MBA phải chịu đựng ở trạng thái xác lập là 5% ở tải định mức và 10% ở chế độ không tải. Các trị số hiệu dụng của các thành phần điều hòa trong điện áp sử dụng không vượt quá giá trị định mức này.
1.3.3 Dây trung tính:
Dòng chạy trong dây trung tính có thể coi bằng không. Tuy nhiên, lưới 3 pha cung cấp cho các tải không đối xứng luôn có dòng chạy trong dây trung tính. Do đó nếu hệ thống cân bằng khi xuất hiện sóng hài trong lưới điện nhất là hài bội ba chạy trong dây trung tính sẽ được khuếch đại lên 3 lần theo biểu thức dưới có thể vượt quá giá trị phát nóng cho phép của dây dẫn theo biểu thức:

Trong hệ thống nối đất TN-C, khi dòng hài bậc 3 và bội 3 tồn tại thì độ an toàn của hệ thống giảm và ta phải tránh xa chỗ nối đất để không bị điện giật.
1.3.4. Dây dẫn điện:
Cùng một công suất tiêu thụ nhưng khi dây dẫn dòng hài tổn hao nhiệt trên dây dẫn cao hơn do:
o Gây phát nóng quá mức cho phép của dây dẫn do giá trị hiệu dụng sẽ tăng lên.
o Do ảnh hưởng của hiệu ứng bề mặt, điện trở của dây dẫn càng tăng khi tần số càng lớn.
1.3.5. Nhiễu điện từ:
Dòng hài bội ba chạy trong dây trung tính của các sơ đồ TN-C sẽ tạo sự chênh lệch thế trên dây. Điều này có thể dẫn đến tăng dòng trên các liên kết thông tin giữa vỏ của hai thiết bị, có thể bức xạ nhiễu điện từ lên màn hình của máy tính.
1.3.6.Tụ điện:
Đối với các bộ tụ điện, dung kháng của các tụ giảm khi tần số tăng lên. Do đó các tụ thường rất nhạy với tần số của nguồn cung cấp. Trong thực tế, điều này có nghĩa là chỉ một giá trị nhỏ của sóng hài điện áp có thể tạo nên dòng điện lớn đi qua mạch chứa tụ. Ảnh hưởng của các thành phần điều hòa trên bộ tụ điện đó là sự gia tăng nhiệt của điện môi cao hơn.
Tiêu chuẩn của ANSI/IEEE 18-1980 qui định các giới hạn về điện áp, dòng điện và công suất phản kháng của các bộ tụ điện. Nó được dùng để xác định các mức điều hòa tối đa cho phép.
Tiêu chuẩn này tối đa cho phép các tụ điện có thể sử dụng trong các giới hạn sau đây, bao gồm các thành phần điều hòa :
o 110% điện áp hiệu dụng định mức .
o 120% điện áp đỉnh định mức .
o 180% dòng điện hiệu dụng định mức .
o 135% công suất phản kháng định mức .
Để nâng cao hệ số công suất thường được sử dụng tụ bù công suất phản kháng. Các tụ điện và điện kháng của mạng điện khi kết hợp với nhau tạo ra mạch cộng hưởng khuếch đại các dòng hài có tần số gần tần số cộng hưởng.
Các dạng cộng hưởng thường gặp:
o Cộng hưởng nối tiếp: Ở các trường hợp bù dọc cộng hưởng nối tiếp có thể làm tăng dòng hài của hệ thống
Sơ đồ :



o Cộng hưởng song song:
Sơ đồ :

Khi đó ta có:
+ Tần số cộng hưởng:

+Hệ số khuếch đại:

Hài áp bậc h cộng hưởng làm tăng biên độ dòng hài qua tụ lên K lần.
Nhận thấy trong hệ thống điện công nghiệp K có thể rất lớn, khi xảy ra cộng hưởng thì sẽ gây quá áp trên tụ điện gây hư hỏng tụ điện.
o Cộng hưởng phân bố: Dạng cộng hưởng này thường gặp trong mạng điện có đường dây dài.
Sơ đồ:


Nổ lực này nhằm sử dụng quá định mức các tụ điện trong các điều kiện không bình thường, chẳng hạn trong các điều kiện có sóng hài. Liên quan đến việc tụ bù cho phụ tải, các giàn tụ bù công suất phản kháng thường được ghép song song lưới điện tại thanh góp các trạm bù. Tụ bù không trực tiếp sinh ra sóng họa tần, nhưng nó kết hợp cảm kháng của lưới để tạo nên mạch cộng hưởng, mạch này có thể khuếch đại các sóng họa tần bậc cao có sẵn trong lưới điện.
Các hệ thống tụ bù này khi mà tần số dao động riêng của hệ thống này đạt giá trị gần bằng với một sóng hài riêng biệt nào đó, hiện tượng cộng hưởng riêng sẽ xảy ra. Lúc này, điện áp và dòng điện của sóng hài liên quan sẽ được khuếch đại lên. Trong trường hợp đặc biệt này, dòng điện đạt giá trị cao làm nóng quá mức tụ điện, làm giảm chất lượng điện môi và hậu quả kéo theo là gây hỏng tụ điện.


1.3.7.Ảnh hưởng đến các thiết bị khác:
Gây chỉ thị sai đối với thiết bị đo lường ví dụ như thiết bị kiểm tra cách điện thường trực (PIM) thì khi có hài bội bậc cao có thể có dòng trên dây trung tính, PIM có thể nhận thấy và báo tín hiệu sai hoặc đối với các CB điện tử khi có sóng hài có thể làm CB tác động không mong muốn.
Làm tăng nhiệt máy cắt, ảnh hường khả năng cắt dòng của máy cắt do dòng hài tồn tại làm tăng dòng hiệu dụng qua máy cắt dẫn đến máy cắt tác động sai lệch.
Các máy cắt hoạt động cắt không được do các cuộn cắt không có khả năng vận hành thích hợp trong điều kiện hiện diện các sóng hài phức tạp.
Sóng hài gây nên trạng thái vận hành không mong muốn của cầu chì (do là đặc tính thời gian và dòng điện của các dây chì ).
Sự xuất hiện các dòng điện trong dây trung tính gây tác động chức năng của các relay (như relay phát hiện dòng rò, dòng chạm đất...).
Sóng hài trong hệ thống làm relay có thể tác động sai. Do relay hoạt động phụ thuộc vào trị đỉnh của điện áp và dòng điện. Do đó chúng chịu ảnh hưởng trực tiếp bởi sự méo dạng của sóng hài. Các loại relay bảo vệ có thể tác động sai do hiện tượng méo dạng dòng hay áp.
Đối với các đèn chiếu sáng trong các chấn lưu có tụ và cuộn cảm sóng hài gây cộng hưởng tạo nên sự gia tăng nhiệt gây hư hỏng.
Gây kích dẫn không đúng thời điểm cho các thiết bị công suất, hư hỏng các phần tử trong bộ lọc của đường dây sử dụng trong hệ thống thông tin.
Các thiết bị truyền dẫn để điều khiển từ xa sẽ vận hành sai nếu tần số sóng hài gần với tần số truyền dẫn.

1.4. PHƯƠNG PHÁP KHẮC PHỤC HỌA TẦN:
Sóng hài tồn tại và gây nên những tác hại ngiêm trọng đến hệ thống điện và các thiết bị sử dụng điện. Chúng ta không thể khử được hoàn toàn sóng hài nhưng với nhiều biện pháp khác nhau, người ta có thể giảm ảnh hưởng sóng hài đến giá trị cho phép. Trong mục này sẽ giới thiệu một số biện pháp thực tiễn dùng để giảm ảnh hưởng của sóng hài.
1.4.1.Dùng cuộn kháng triệt sóng hài:
+ Nguyên lý lắp đặt:
Bằng cách đặt cuộn cảm mắc nối tiếp với tụ C và đặt tại thanh cái trạm giảm áp chính. Khi đó điều kiện cộng hưởng song song dịch chuyển khỏi tần số khảo sát về tần số thấp hơn.

Trong đo:
R : Điện trở đặc trưng cho công suất tác dụng của tải tuyến tính
Lsc: Điện cảm ngắn mạch từ hệ thống
L : Điện cảm của cuộn kháng triệt hài
C : Điện dung của tụ bù
Ih : Nguồn hài thay thế cho tải phi tuyến
Cuộn cảm mắc nối tiếp với tụ tạo mạch cộng hưởng nối tiếp LC ở tần số fr.
Tần số của mạch bao gồm LSC mắc song song với nhánh LC được gọi là tần số chống cộng hưởng far , tại tần số này trở kháng tương đương của mạng điện là R.
Trở kháng tương đương của mạch điện:

Cộng hưởng nối tiếp nhánh LC:


Tần số chống cộng hưởng:


Hình 1.10: Tổng trở của mạng điện khi lắp đặt cuộn cảm triệt hài
o Dòng cộng hưởng chạy qua mạch lọc, không chạy về nguồn. Các hài áp có sẵn trên thanh cái kết nối với mạch lọc LC mà cùng tần số với tần số cộng hưởng đều bị loại bỏ. Có thể đặt nhiều mạch lọc LC để khử các bậc hài cần quan tâm nhằm đạt được hệ số méo dạng áp mong muốn.
o Tại các tần số hài, trở kháng tương đương có giá trị gần bằng trở kháng ngắn mạch. Vì thế, hệ số méo dạng điện áp có giá trị hầu như không đổi so với trường hợp không có nhánh LC có nghĩa là việc lắp đặt tụ bù và cuộn cảm chống hài không làm tăng trở kháng nguồn. Vì thế không làm tăng sự méo dạng điện áp.
o Tại các tần số hài, trở kháng nhánh LC cao hơn trở kháng ngắn mạch nhiều nên dòng hài chỉ chạy qua trở kháng ngắn mạch về nguồn mà không chạy qua tụ nên không cần bảo vệ tụ điện.
o Đối với tần số cộng hưởng song song ít chịu ảnh hưởng của trở kháng nguồn do điện cảm của cuộn chống hài thường lớn hơn trở kháng nguồn (từ 2->9 lần).
o Mạch điện sẽ cộng hưởng ở hai tần số khác nhau (far<fr). Để cộng hưởng không xảy ra hoàn toàn thì cần thiết bảo đảm hai tần số cộng hưởng này nhỏ hơn hai tần số hài cần được bảo vệ. Vì khi đó ở tần số cao hơn tần số cộng hưởng nối tiếp thì XL lớn hơn XC tức là nhánh nối tiếp LC gần như chỉ có cuộn cảm. Nhánh này mắc song song với cảm kháng nguồn Xsc nên không có điều kiện xảy ra cộng hưởng.
Khi lắp đặt cuộn cảm triệt hài cần lưu ý:
o Công suất bù phản kháng của nhánh LC lớn chỉ có tụ:

pr là bậc cộng hường
Qn: Công suất phản kháng bù định mức của tụ
Bảng 1.7: Công suất bù ứng với bậc cộng hưởng
pr 2,7 3,8 4,3 4,8
Q/Qn 1,16 1,07 1,06 1,05
o Điện áp của tụ khi mắc nối tiếp với cuộn kháng triệt hài lớn hơn điện áp bình thường tụ hoạt động độc lập.

Nguồn linh tinh sưu tầm :mrgreen:



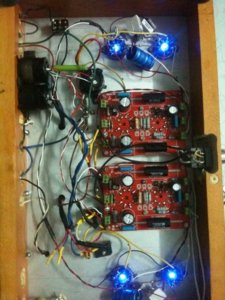

Còn đây là phần nguồn của một cao thủ dùng cho Tannoy west

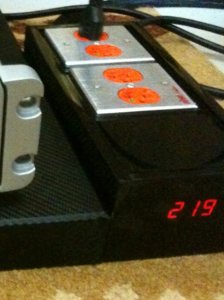

chỉ cần nhìn quả nguồn điện cũng đủ ngất rồi :mrgreen:



---------------------------------

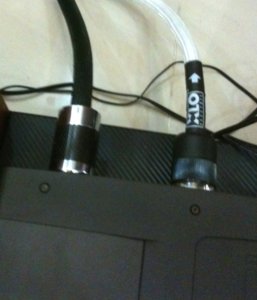

Hôm nay nhìn đống dây nguồn,ổ cắm,đồng hồ chú mới mua thêm anh cũng đủ ngất lên,ngất xuống mấy lần rồi chú ạ.Tính tổng sơ sơ thôi thì riêng phần nguồn chú đầu tư vào hệ thống,cũng bằng tiền một bộ dàn ngon của nhiều audio mơ ước rồi còn gì.Anh tính đâu như nó gần 100tr thì phải nhỉ?
Đến thời điểm giờ chú cũng là cao thủ của TANOY WEST còn gì.



Ec, em chịu bác em chỉ mong làm sao phần nguồn thật ổn thỉnh thoảng anh em đem đồ xuống cắm rút đừng lo rồi ốm như bác Ngọc thì mệt lắm. :mrgreen:
Em đang còn một món nữa đó chính là phần điện cho thiết bị 100, 120V chưa lo xong, thôi dự án dài hơi bác à. Lúc nào bác rảnh xuống nghe "chuyện tình hoa pesse" bác nhé, đĩa bác coppy nghe phê như gì, thật là một phần mềm nên đi kiếm CD gốc làm thuốc độc nhạc vàng



Chẳng biết chú Dũng chụp ảnh để làm gì nhỉ.Chẳng lẽ để ngắm một mình?Sao không pots lên đây cho anh em chiêm ngưỡng một tý.



AD nay chuyển sang sưu tập hình ảnh rồi, làm tư liệu lưuw trử :lol: ...................

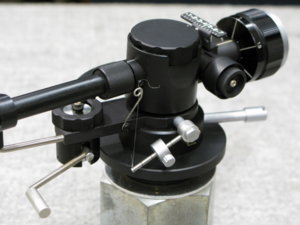

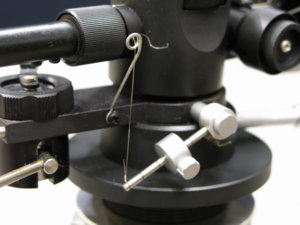

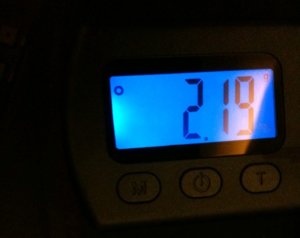

Góp vui với các bác cái ảnh, cái kim của em lý thuyết là 1,8 đến 2,2g hôm qua kiếm quả cân kim về cân xong cái mình chỉnh theo tai rồi cất đi vì cân theo tai mà kinh thật, nói như cu Đạt đúng là Tai lòi :lol:



---------------------------------------------------
Sau khi cân kiểm tra thì thấy chuẩn như đã từng cân chú Công nhỉ.Thế thì cái cân kim điện tử mới mua về lại vứt xó rồi còn gì.



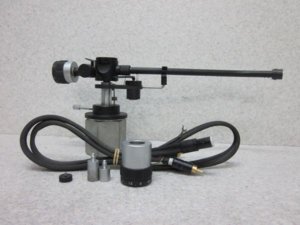

Đang tính kiếm thêm cái cần và kim khác mà anh, cái cần này quả tạ và vòng xoay cố số dễ làm, cái sau mặc áo ko số thì cần thật, vả lại để anh em nhà minh ai ko tin vào tai có cái xuống mà cân cho chuẩn chứ :mrgreen:



Chú Đạt xong phòng nghe mới chẳng thấy liên hoan gì cả, bác Hùngtb mở lời rồi chú ngắm nghía xem thế nào đi chứ, hay ta lên Hàm Rồng trên đó có món dê ngon uống với rượu tb nhà bác Hỳng có mà ngon bá chấy.



Có lý có lý -vậy có tồn tại không chú Đạt nhỉ



hàng thanh lý -BÁC NÀO CẦN ỚI EM



Thank bác đã thanh lý lại cho em giá hạt dẻ, về cắm nghe cũng được, thôi dùng tạm vậy hàng thanh lý mà :lol:



1)Chúc mừng chú Đạt đã có phòng nghe mới rất đẹp,hôm nay lại được sở hửu một số đồ ngon làm thức ăn sạch cho bộ dàn hiend của mình.Chắc chắn bộ dàn của chú đã bước lên một tầm cao mới.

2)Sau bao nhiêu lần loay hoay, mất bao thời gian công sức và tiền của,cuối cùng hôm nay phòng nghe của chú Ngọc8989 với thực sự giải quyết được vấn đề ù rền.Chúc chú đã được như ý.

3)Tối nay xuống thăm chú Phương,thấy chú có tiến triển tốt,anh em audio rất mừng.Ngày mai chú Phương mổ ghép da,chúc cho chú mọi chuyện diễn ra tốt đẹp,mau lành vết thương để sớm về uống nước trè nghe nhạc và nói chuyện với anh.

4)Sau phát súng mở màn TEAC 4010S của chú Ngọc. Chiều mai anh em audio nhà ta lại đón tiếp một phát thứ hai là TEAC 4300 và chủ nhân của nó là chú Hùng thuốc bắc.Chúc chú mai lại có niềm vui mới.



Nay lên nhà bác Ngọc8989 nghe phong mới đồ mới trần mới rất hay



:lol: Audio Thanh Hóa được mùa bội thu là một điều rất đáng mừng. Hôm nay có nhiều tin vui đến với anh em chúc ae ngày càng khỏe càng trẻ và nhiều $$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$ :lol:



Bác thanh lý cho em cái ổ dài dài, cái này mang ra cắm lẩu chắc cũng được 10 nồi quay tròn :lol:



Nhất định chiều thứ 7 tuần này audio thanh hóa sẽ phải làm một bữa Đại tiệc, các bác setup thời gian để chúng ta liên hoan nhé, ai ủng hộ em thì cho ý kiến nhé



Chắc chắn rồi nhiều hàng ngon bổ rẻ thế cơ mà. Phải công nhận 1 điều ae dạo này chịu khó sắm đồ ghê



:mrgreen:
