Em xin phép được chuyển topic củ sang ngôi nhà mới khang trang hơn ạ.Hôm nay em đã hòan thành bộ pcb GM dành cho các bác đã trót yêu chất âm của em nó.Em hy vọng đây là món quà ý nghĩa vào cuối năm dành cho các bác. Danh sách đăng ký: https://docs.google.com/spreadsheet/ccc ... bnc#gid=12 (Có hướng dẫn lắp ráp GM2 đầy đủ ở sheet 6 của link này) (Có cập nhật thường xuyên)
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Hoan hô bác Quang âm li đẳng cấp lên đời hehe, em có pm cho bác ạ.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cho bà con vài thông tin tổng thể của dự án mới đi anh Quang ơi... Đu theo anh là yên tâm roài.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Tiếp đi anh Quang ới....Dự án này mới hả anh? Cuối năm có ngân sách em đú theo rồi nghỉ.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Mừng Tân Gia Ở ngôi nhà mới này GM sẽ làm thỏa lòng đam mê của anh em :lol: , GM mới này hạ áp xuống hả anh Quang?
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... em hóng hớt tí nào...để cho các bác vào đăng ký sau DANH SÁCH ĐĂNG KÝ: 1. anhtuanhpqn: 1 bộ Full linh kiện 2. thuanblack: 1 bộ full linh kiện 3. tuninh: 1 bộ ( không cần full) 4. Touch 3G: 1 bộ PCB + 1 bộ linh kiện đầy đủ cho 2 kênh 5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh 6. GMR 02 bộ full 7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ (J162+K1058+2N5565+MJE340+MJE350+tụ 100uF/100v+ RƠLE 24v) 8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh 9. Son_heinz 1 bộ full. 10.Aquilion64 : 2 bộ full 11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh 12. NDHien : 2 bộ PCB , không LK 13. Addicted: 1 bộ PCB + full LK + Biến áp 14. naichuoi 1 bộ full linh kiện 15. ard : 1 bộ full linh kiện cho 2 kênh 16:khodoianhroi (2PCB công suất +Full Trở(không lấy tụ) +rơle và Transitor 2 kênh +4 cặp CS vì em đã có 4 cặp tháo máy ) 2 PCB Nguồn 17. anh90: 2 bộ full (trừ tụ và rơle)+ 2pcb nguồn
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Bác lẹ tay ghê, em đang định bê nó qua quay ra quay vào đã thấy :lol: . Anh Quang ơi mần nó thôi sắp Giáng Sinh rùi, ráng sao tới Giáng Sinh em nó ngân nga giai điệu Jingle Bell thì hay quá

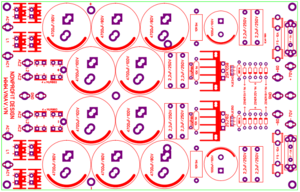

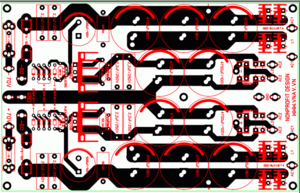

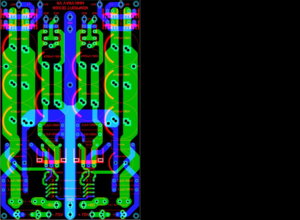

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... PCB công suất kích thước chuẩn 90mmx195mm.Kích thước này rất dễ tìm tản nhiệt.Nguồn 1 kênh kích thước 140mmx220mm.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... hình như bo nguồn này không có chỗ cho ultrafast diode hả anh ?
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Có đó em mấy con Ultrafast BYV79-200 GM chính hảng sử dụng đó.Anh em nào dùng cầu diode thì có thể để ở ngòai câu dây lên pcb rất dễ dàng em có đục lỗ để sẵn.Anh em xem còn gì thay đổi cho em biết nhé,em sẽ đặt mạch in vào sáng mai.Thân.

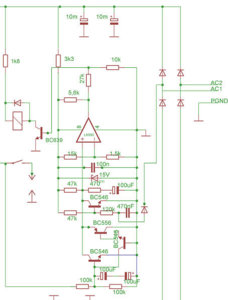

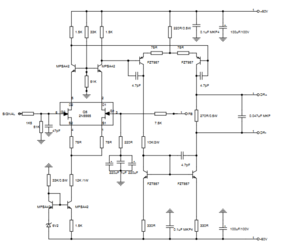

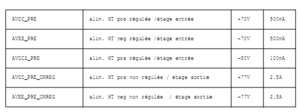

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Anh hạ áp giống như chính hảng,anh em muốn dùng áp củ thì chỉ thay đổi trị số mấy em Zener thôi,rất đơn giản,Thân. Hình dưới là áp cấp cho pre và tầng VAS.Áp cấp cho cặp FET ổn áp K1058/J162 là +-77VDC.Rơi áp lên FET là 7VDC ,ổn áp cấp cho tầng pre+VAS là +-70VDC.Áp cho công suất là +-60VDC.Thôi thì làm giống nó cho nó lành nhỉ.Dịch đại từ tiếng Thụy Sĩ...

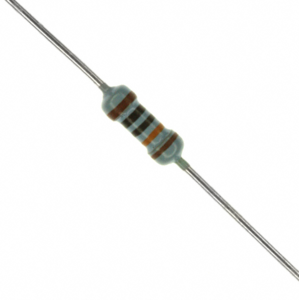

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Em nghĩ các bác nên mua trở,tụ,FZT,MJE từ digikey luôn giá không đắt nếu mua nhiều.Em thấy tụ nguồn Panasonic http://search.digikey.com/us/en/product ... -ND/411769 rất tốt giá rẽ hơn mua từ VN,khỏang 100k VND quá rẽ.Các bác xem tụ 4700uF/80VDC http://search.digikey.com/us/en/product ... -ND/411769 Trở mua hảng Stackpole Electronics 3500VND chú cũng quá rẽ.Mua trở 0.1% cũng có luôn.Các bác muốn mua nhanh chân lên nhé 28/11 có người về,còn không thì phải đợi cuối tháng 12.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cho em hỏi kinh phí dự toán là bao nhiêu thế ạ? :wink:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Anh đang tính,xong anh sẽ post lên nhé.Thân.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Em đang mong chờ dự toán của bác Mimosalq quá để em xem có theo được ko ạ
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Theo bảng này thì nguồn chỉ cần khoảng 60-0-60 V AC - 3A cho mỗi kênh thôi hả bác? nhạc nhẹ nhỉ, tổng công suất nguồn chỉ khoảng 750W? Em nhầm rồi, đây mới là phần pre, quá khủng :shock:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Em sửa lại phần đăng ký của em 1 chút DANH SÁCH ĐĂNG KÝ: 1. anhtuanhpqn: 1 bộ Full linh kiện 2. thuanblack: 1 bộ full linh kiện 3. tuninh: 1 bộ ( không cần full) 4. Touch 3G: 1 bộ PCB + 1 bộ linh kiện đầy đủ cho 2 kênh 5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh + 2 Pcb công suất 6. GMR 02 bộ full 7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ (J162+K1058+2N5565+MJE340+MJE350+tụ 100uF/100v+ RƠLE 24v) 8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh 9. Son_heinz 1 bộ full. 10.Aquilion64 : 2 bộ full 11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh 12. NDHien : 2 bộ PCB , không LK 13. Addicted: 1 bộ PCB + full LK + Biến áp 14. naichuoi 1 bộ full linh kiện 15. ard : 1 bộ full linh kiện cho 2 kênh 16:khodoianhroi (2PCB công suất +Full Trở(không lấy tụ) +rơle và Transitor 2 kênh +4 cặp CS vì em đã có 4 cặp tháo máy ) 2 PCB Nguồn 17. anh90: 2 bộ full (trừ tụ và rơle)+ 2pcb nguồn[/quote]
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... DANH SÁCH ĐĂNG KÝ: 1. anhtuanhpqn: 1 bộ Full linh kiện 2. thuanblack: 1 bộ full linh kiện 3. tuninh: 1 bộ ( không cần full) 4. Touch 3G: 1 bộ PCB + 1 bộ linh kiện đầy đủ cho 2 kênh 5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh + 2 Pcb công suất 6. GMR 02 bộ full 7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ (J162+K1058+2N5565+MJE340+MJE350+tụ 100uF/100v+ RƠLE 24v) 8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh 9. Son_heinz 1 bộ full. 10.Aquilion64 : 2 bộ full 11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh 12. NDHien : 2 bộ PCB , không LK 13. Addicted: 1 bộ PCB + full LK + Biến áp 14. naichuoi 1 bộ full linh kiện 15. ard : 1 bộ full linh kiện cho 2 kênh 16:khodoianhroi (2PCB công suất +Full Trở(không lấy tụ) +rơle và Transitor 2 kênh +4 cặp CS vì em đã có 4 cặp tháo máy ) 2 PCB Nguồn 17. anh90: 2 bộ full (trừ tụ và rơle)+ 2pcb nguồn 18. YENHA : 3 bộ (trừ trở)
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Anh em chuẩn bị biến áp nguồn Nguồn monoblock như sau 2 cuộn dây 45VAC/8A riêng biệt. 2 cuộn dây 55VAC/500mA-1A riêng biệt Em tính công suất dư dã 1 chút cho xứng tầm hiend.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Tính sơ sơ thì 1 cục cho 1 kênh là 775VA ở thứ cấp hả bác. Nguồn này cũng khủng long đấy ạ. Chắc kéo được loa 2 ôm
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Biến thế nguồn cực kỳ quan trọng,phải dư công suất thì amplifier mới thể hiện hết khả năng.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... -Bác Quang ơi cho Em xin đk 1 bộ với nhé. DANH SÁCH ĐĂNG KÝ: 1. anhtuanhpqn: 1 bộ Full linh kiện 2. thuanblack: 1 bộ full linh kiện 3. tuninh: 1 bộ ( không cần full) 4. Touch 3G: 1 bộ PCB + 1 bộ linh kiện đầy đủ cho 2 kênh 5. tranguyennguyen: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh + 2 Pcb công suất 6. GMR 02 bộ full 7.taduc:1 bộ PCB + tất cả linh kiện 2 kênh trừ (J162+K1058+2N5565+MJE340+MJE350+tụ 100uF/100v+ RƠLE 24v) 8.Tiennv3: 1 bộ full linh kiện cho cho 2 kênh 9. Son_heinz 1 bộ full. 10.Aquilion64 : 2 bộ full 11.vuthehoa: 1 bộ PCB + linh kiện đầy đủ cho 2 kênh 12. NDHien : 2 bộ PCB , không LK 13. Addicted: 1 bộ PCB + full LK + Biến áp 14. naichuoi 1 bộ full linh kiện 15. ard : 1 bộ full linh kiện cho 2 kênh 16:khodoianhroi (2PCB công suất +Full Trở(không lấy tụ) +rơle và Transitor 2 kênh +4 cặp CS vì em đã có 4 cặp tháo máy ) 2 PCB Nguồn 17. anh90: 2 bộ full (trừ tụ và rơle)+ 2pcb nguồn 18. YENHA : 3 bộ (trừ trở) 19, Danganh97 : 1 bộ PCB (trừ trở ,tụ và rơle)

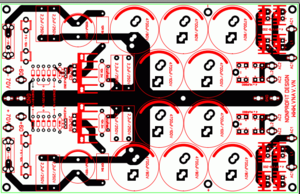

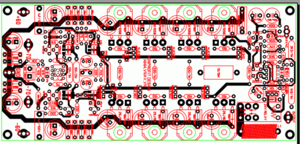

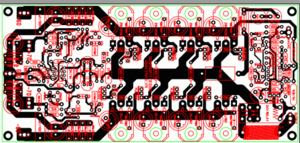

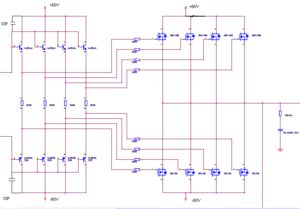

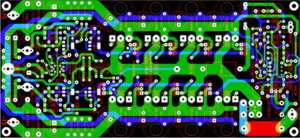

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Em đã chuyển file để làm pcb.PCB GM công suất hòan chỉnh sẽ như thế này

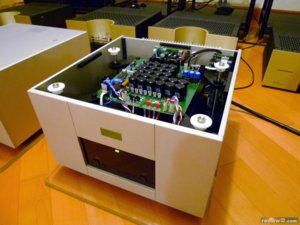

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Nguồn GM ver2 lần này làm rất gấu và kỹ.Anh em cố gắng chọn linh kiện tốt và phù hợp.Em chưa thấy cái amp nào đạt được sự tinh tế như em nó.Cố gắng đạt chất lương như em Telos 2500 này.
