Hỏi cách tiếp mass cho Bacl

Đo thông mạch thì chỉ cần 1 cái đèn pin (pin + bóng) và 1 đoạn ngắn dây điện là đo được rồi.



Chào các bác, sau khi mua cái đồng hồ đo điện và nhờ ông thợ điện gần nhà hướng dẫn sử dụng, em mang về tháo hết ra đo..., xin chia sẽ cùng các bác kết quả. Cái này là em chia sẽ về kết quả em đã làm, không nói chuyện đúng sai, vì em có biết nó đúng hay sai đâu???? hì hì ..
1. - Chân mass nguồn vào bacl (em cứ gọi cái chân 3 trên phích cắm 3 chân như vậy, có thể gọi thế nó chưa hẳn đúng) và mass vỏ bacl không thông nhau.
2. Chân mass trên dây nguồn vào bacl và chân mass trên dây nguồn từ bacl vào thiết bị (ampl/dac/ - sau bacl): cũng không thông nhau. Thậm chí các chân L. N. trước và sau bacl cũng không thông nhau (biến áp CÁCH LY mà, không thông nhau là chuẩn, nếu không sao gọi là cách ly?)
3. Chân mass trên dây nguồn từ bacl vào thiết bị (sau bacl) và mass vỏ bacl: thông nhau.

=> Em đã thử nối chung sợi tiếp địa nhà em vào: chân 3 ổ cắm tường, nghĩa là vào chân mass trên dây nguồn vào bacl (trước bacl). Đồng thời em trích 1 đường nối vào mass vỏ bacl nghĩa là nó sẽ thông lên chân mass trên dây nguồn vào thiết bị (sau bacl).
Kết quả: Không cháy nổ; không rò điện; theo tai trâu của em, hình như âm thanh chi tiết hơn, âm bass kéo đuôi ngắn hơn?
Thông tin chỉ mang tính chia sẽ. Mọi áp dụng gây hậu quả phải tự chịu trách nhiệm, Cảm ơn! hahaha.



Bacl của bác là hàng hãng hay Diy. Mình đoán là Diy và không hoàn chỉnh vì nếu người mua về cắm dùng và chân ở cắm của họ có tiếp địa thì toàn bộ thiết bị sau bacl sẽ không được tiếp địa (trừ trường hợp người Diy báo cho người mua biết)



Đúng của em hàng DIY, 2 cục xuyến Nhật Akura hay Sakura gì đấy, và người làm cũng bảo chỉ cần mass ở ổ cắm 3 chân... là đủ, chỉ là em thích nghịch và tò mò vì không hiểu chuyên môn nên mới thử. Nên em mới nói thông tin em đưa ra chỉ mang tính chia sẽ, ai đó rành vụ này đi qua sẽ cho lời tổng kết chính xác.
Em thấy hàng hãng nhiều cái còn không có cái vít tiếp địa vỏ.



@ nguyenquangngoc Chụp cho mình xem rõ cầu đấu dây của hai BACL nhé. Thanks



Ok anh, nhưng phải cuối tuần anh nhé, do em đi làm cuối tuần mới về.
Hôm trước em chụp ban đêm nên không rõ.
Em cũng xem qua nhưng không hiểu cách đấu của họ, lạ lắm, không như kiểu logic toán học nên em không hiểu.



Không hiểu ông nào DIY cho bác cái bacl lạ vậy, mass giữa inlet và outlet lại không thông mạch với nhau.
Như thế này thì bác có nối mass cho chân ground (bác gọi là chân 3) của inlet không thôi cũng chả có tác dụng gì, vì nó không thông với mass của outlet, nghĩa là các thiết bị cắm sau bacl chưa được nối đất.
Giờ bác nối tiếp địa với cọc mass trên vỏ bacl thì các thiết bị phía sau mới được nối đất, và vỏ bacl mới được nối đất (an toàn điện)



Hơ hơ, thế có chết không chứ.... em cứ lấy logic ra nghĩ mãi nên cứ hỏi miết thành thằng nhiều chuyện đó.
Em đã đo đi đo lại nhiều lần ở 2 chế độ ON/OFF, và vẫn cho kết quả như vậy.
Và khi nối mass cả 2 nơi em mới thấy có sự thay đổi nhẹ... nếu không mua cái bacl làm gì phí đống tiền.
Cuối tuần này về em tháo ra chụp ảnh và vẽ lại sơ đồ nối... rồi các bác thảo luận thêm.
bacl được DIY bởi một bác ở SG, một số ae vnav vẫn làm..., có lẽ ae mua về dùng mà không phá như em nên không ai thắc mắc thôi (còn như thế là sai hay đúng em không biết nhé). Em thì phá là niềm vui, thời gian phá nhiều hơn time nghe.
Thanks!

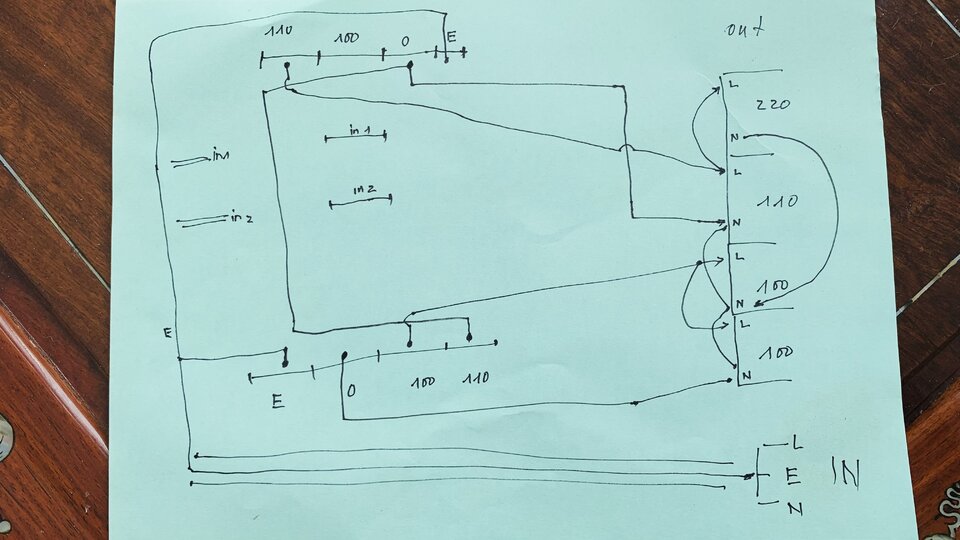

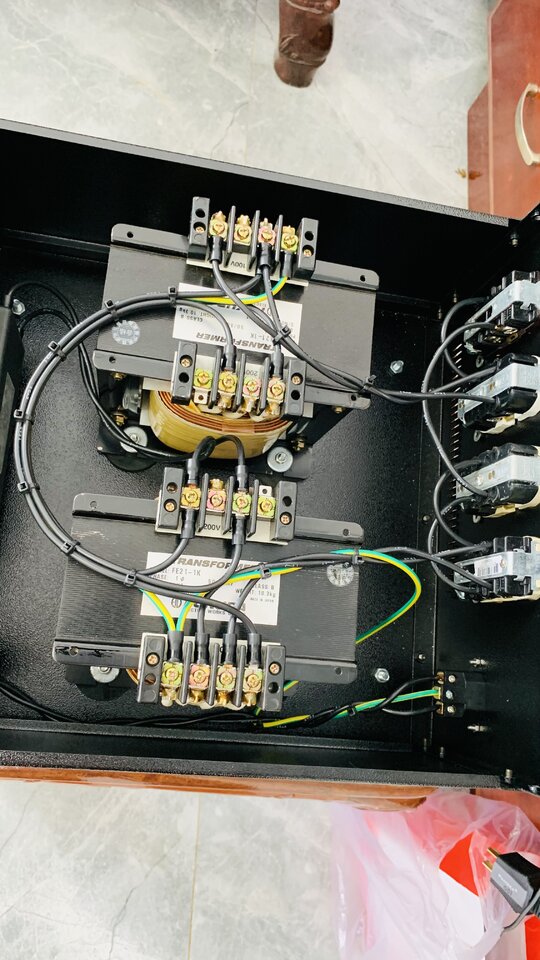

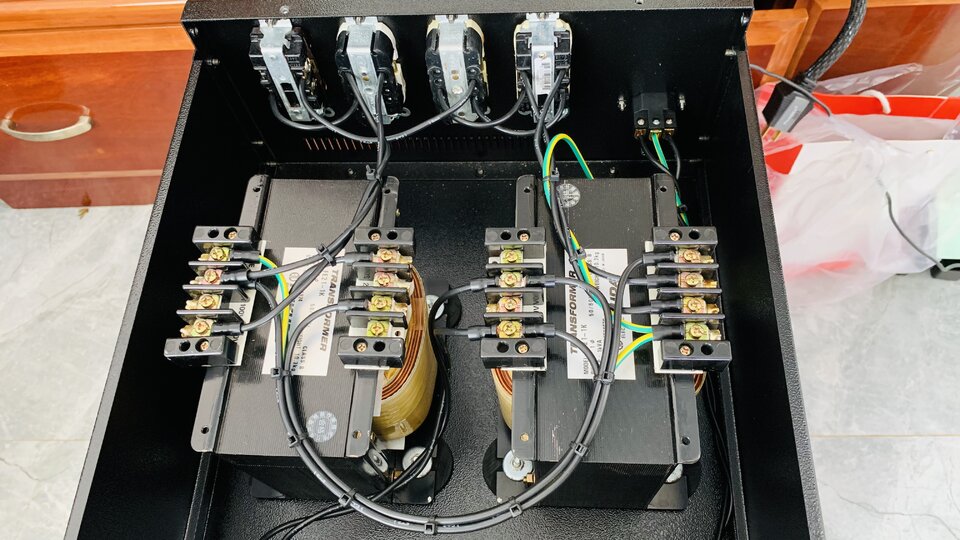

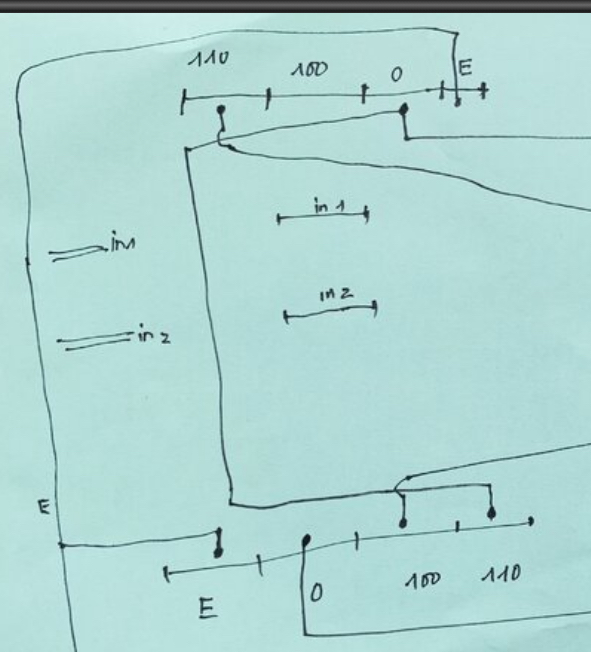

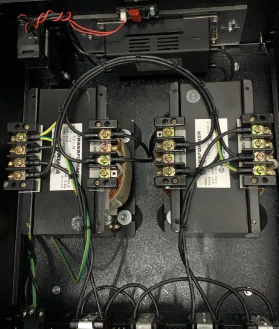

Đây là hình ruột bacl nhà em, sơ đồ em vẽ hơi xấu.
Dây E inlet (xanh vàng, thấy ký hiệu E) đi vô 2 cục bacl là hết, không thấy ra. E outlet gắn vô vỏ bacl.
Em đo thấy điện ra các ổ gần đúng điện áp.
Điện áp trên tường nhà em luôn >=240v



@ nguyenquangngoc.

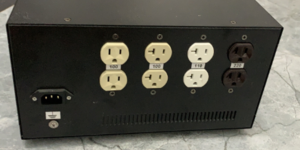

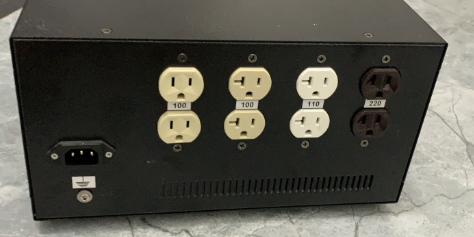

Em để gần máy chụp rõ tem mác BACL ( Vì trên tem đánh số điện áp...cầu đấu dây )
Thanks.



Như trên hình e vẽ đó anh, 2 cuộn đối nhau, mỗi cuộn 1kw, 2 cầu phía trong là điện vào, 2 cầu phía ngoài là ra: 110-100-0-E : E-0-100-110.
Ghi trên cầu bị mấy đầu dây che khuất.



Tương đương giữa 2 hình:



BACL của Nguyenquangngoc có như BACL ảnh phía dưới ?
Nếu đúng thì câu chuyện về cái BACL của bạn lại có phần " xôm" !

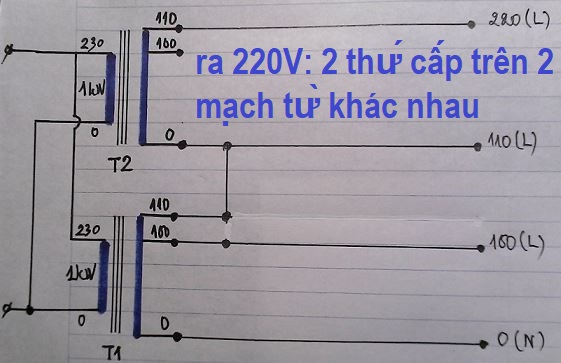

Xem hình và ảnh, có vẻ như BACL sử dụng 2 biến áp giống nhau T1, T2: các cuộn sơ cấp 220 V được nối vào nguồn 220 VAC; các ngõ ra 100 VAC và 110 VAC được lấy từ một lõi T1, riêng ngõ ra 220 VAC dùng 2 cuộn thứ cấp riêng biệt trên 2 lõi (các điện áp thứ cấp có độ lệch pha càng lớn thì áp ra ngõ 220 VAC càng nhỏ).



Tks for All.



Chính xác như vậy luôn anh, y hệt từng chữ.
“Xôm” là sao anh?



kiểu như vậy đó bác, chỉ là em ngoại đạo nên không hiểu, nhất là ko hiểu làm sao mà nó ra được 220v
Với lại cái thắc mắc ngay từ đầu là E, không thông nhau, không thông với G… và có cả E và G nên …khó xử.
Cuối cùng em đấu tiếp địa cho cả 2. Hahaha may không sao



" Xôm " là vui...có vấn đề cùng chia sẻ:

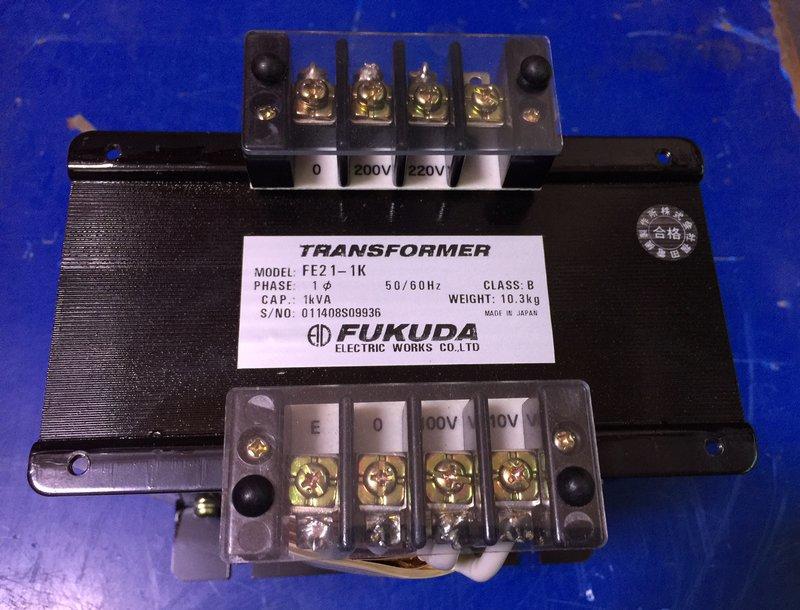

- Với dòng BACL FUKUDA - FE21-1K thì sơ cấp là đầu O,200V,220V. Cuộn thứ cấp 0, 100V, 110V.
- Trên BACL ghi rõ E không có G.

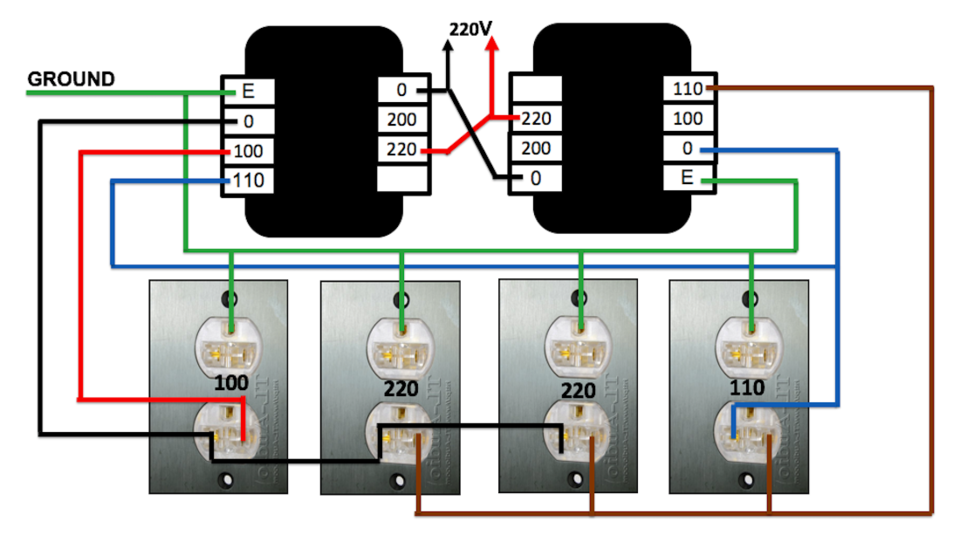

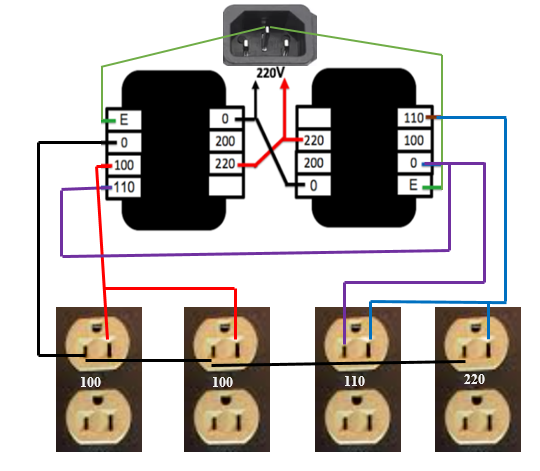

Nhìn sơ đồ bác post thấy khó hiểu quá nên em vẽ lại giúp bác

Các ổ cắm em thấy chưa nối đất bằng dây Xanh vàng. Bác nên đấu thêm vào cho an toàn với các thiết bị đấu nối khác.
Xin bác lưu ý vỏ máy được phủ sơn, mặt máy được anode hoá nên khi đo thông mạch bác nên đặt que đo vào các ốc vịt thì mới đo thông được . Tương tự như thế chỗ nối đất vỏ máy bác nên cạo đi lớp sơn để bảo đảm vỏ máy được nối đất
Bác nên bỏ từ "mass" và thay bằng từ "nối đất" cho chính xác
Cheer



Cảm ơn bác đã chia sẽ.
Cái bacl của e có chút khác so với sơ đồ bác vẽ:
- Out gồm 100 - 100 - 110 - 220. Và giờ thì em hiểu vì sao nó ra được 220v rồi
- E không đi đến 4 ổ ra như vậy mà đi đến ổ cắm vào.
- Vỏ ban tiếp với E trên 4 ổ cắm ra (khung của ổ cắm gắn vào vỏ bacl là chân E luôn); vít tiếp địa trên vỏ bacl khoan bắt vào nên tiếp xúc tốt, không cần cạo sơn nữa.
Note: Em đo rất kỹ và cắm đầu đo vào các vị trí tiếp điện tốt nên không phải lăn tăn vụ này. Em biết dùng từ "mass" là chưa chuẩn xác nhưng nhiều người ghi vậy nên ghi theo cho tiện... hihi..



@ Câu chuyện cái BACL của nguyenquangngoc rất thú vị.
Mình có mấy ý về việc dùng 2 BACL ghép và đấu dây như trên:
1, Nếu dùng thuần nguồn điện áp đầu ra 220V thì hai BACL cân tải - ỌK.
2, Nếu phụ tải 100V công suất 1300W thì rõ ràng chỉ một BACL làm việc thì không ổn...
3, Nếu phụ tải 100V /1000W và phụ tải 220V/300W thì hai BACL làm việc chưa ổn...
4, Hai BACL đặt gần nhau như trên, khi làm việc gây những ảnh hưởng về từ trường lẫn nhau, bất lợi cho chất lượng dòng điện...
...

# Nếu có thể thì nên dùng 1 BACL cùng loại trên có công suất 2KVA.
- Khắc phục được các hạn chế như kể trên.
- Gía một BACL 2KVA có thể sẽ ít hơn 2 BACL 1KVA

Chỉ là ý kiến cá nhân...
Cảm ơn bạn nguyenquangngoc đã chia sẻ câu chuyện BACL, để mọi người cùng bàn luận cho những đam mê về Audio.

Thanks.



Cảm ơn anh,
Về phụ tải: hiện em dùng 1 DAC_100v và 1 ampl_220v, tổng công suất <1.000W nên không sao.
Về 2 bacl gần nhau, em cũng nghĩ vậy, chắc sẽ có nhiễu chút ít. Để nghiên cứu xem làm màn chắn được không????
Về gom lại: Ý hay nhưng tốn anh ơi, khi mua chưa tìm hiểu kỹ nên lỡ rồi, để dùng vậy...



Hì Hì...còn ý này nữa:
- Tách dây tiếp đất, không nên bó chung với dây nguồn, đi độc lập.
- Dây nguồn không nên đặt lên mạch từ của máy BACL, cách xa nhất có thể.
- Dây nào dài quá thì cắt ngắn bớt...sau đó soắn thành khuyên tròn bắt trực tiếp vào cầu đấu dây.



Trước khi làm theo em bác nên đo kiểm xem sao đã.

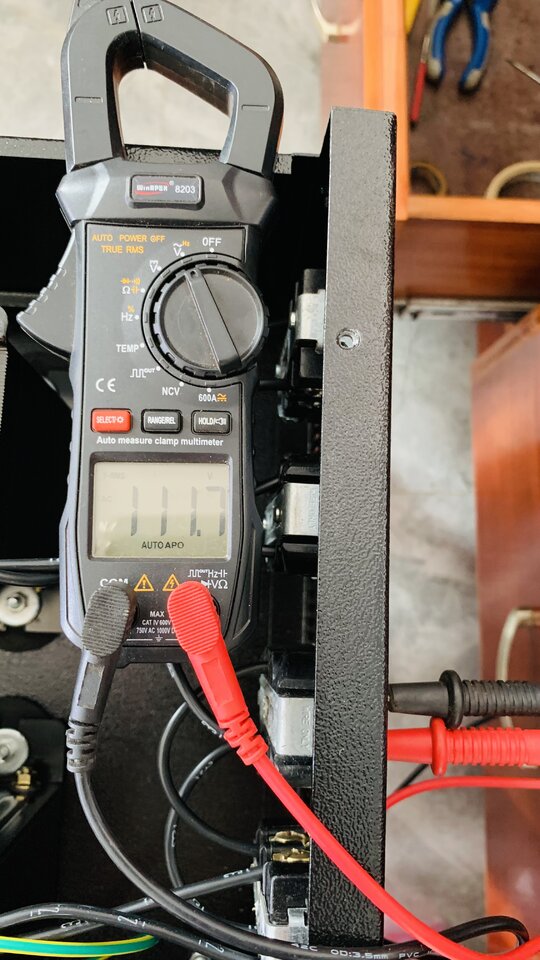

Cách đo: Cắm Amp vào điện 220v không qua BACL rồi đo 2 cọc loa (loa có kết nối với amp) xem đồng hồ hiển thị bao nhiêu mV AC
Sau đó bác kết nối amp với nguồn điện có qua BACL rồi đo lại xem đồng hồ hiển thị bao nhiêu mV AC. Cả hai cách đo bác nên để volume để 0 (volume nối mass)
Nếu 2 cách đo cho kết quả giống nhau thì bác không cần quan tâm đến "Magnetic shielding" làm gì cho tốn
Cheer

P/s: Khi đo bác nhớ que đỏ vào cực dương, que đen vào cực âm và để thang đo AC bác nhé



Hay quá, lên đây học được rất nhiều.
Hôm nào rảnh rỗi e lại vọc theo các gợi ý của các bác.
Ngay từ đầu em đăng đàn là biết trước kiểu gì cũng có người “rất rành” chỉ bảo mà.
Ngại nhất là cái bacl nặng quá cứ bê vô bê ra oải, khà khà, già rồi đau lưng lắm

p.s. Hỏi bác @My FB là khi đo trên dây loa là ampl đang hát hay chỉ cần cắm điện bật on là đo được? Thanks!​



Bác chỉ cần bật amp ON và Volume để về 0
