Hỏi cách tiếp mass cho Bacl

Để giải quyết trường hợp cho sử dụng đồng thời cả 2 cục BACL , khắc phục yếu điểm mà Bác Thai64 nói thì Bác quangngoc nên đấu các cọc thứ cấp lại ( giống như đang đấu song song các cọc sơ cấp ) đó là cách đấu song song 2 cục BACL cùng thông số ( dĩ nhiên các cọc phải đấu E-E ; 0-0 ;100-100 ; 110-110 ) rồi từ đó mới xuất ra các ổ cắm . Lúc đó 2 cục BACL sẽ làm việc chịu tải cân nhau . Đó là cách đấu song song 2 cục BACL của Isoclean vẫn dùng để nâng công suất BACL . Cách đấu này chỉ dùng khi 2 hoặc 3 cục cùng giống nhau ( công suất và thông số )



Nhưng cách đấu song song 2 cục BACL sẽ không ra được điện thế đủ 220v theo yêu cầu của bác mà chỉ 210v thôi ( điện thế hiện nay ở lưới điện luôn luôn trên 220V nên không lo chuyện này ) , nhưng cả 2 cục BACL đều và cân lắm



Cảm ơn bác, về vấn đề cân bằng 2 cục như bác nói em nghĩ chỉ đúng 1 phần, là khi chỉ lấy điện ra 100v và 110v.

Hiện tại để lấy điện ra 220v họ đã đấu 110v (T1) vào 0v (T2): lấy 110 (T2) + 0 (T1) => 220v. (nối tiếp để cộng dồn điện áp_em nói bằng ngôn ngữ em hiểu)
Nếu mình đấu 0-0 thì cục T1 sẽ chập 110 với 0: vậy là không được...

còn E -E thì họ đã nối rồi; 100 với 100 thì chắc được.

Bác xem lại sơ đồ em vẽ xem có phải vậy không???
Nếu đấu như bác nói là được thì bác làm giúp em cái sơ đồ em mới làm được...
Em sẵn sàng thử nghiệm các góp ý của các bác để tìm ra kết quả vui khỏe có ích...



À, vậy thì em hiểu... là lấy 100 (T2) nối 0 (T1) => điện ra 210v.
Thay vì 110 (T2) - 0 (T1) sẽ gây chập vì 0 đã nối 0 và 110 (T1) đã nối 0 (T2).
Còn điện nhà em thấy toàn 240 (đo bằng đồng hồ chuyên dụng)

P.s. Còm trước trả lời trước khi có còm này của bác. hì hì...
Lại có thêm 1 trãi nghiệm quý quý...



- Khi đấu song song ở thứ cấp rồi thì đơn giản mà :
100V : 0-100
110V : 0-110
210V : 100-110
Không có đấu gì cho rườm rà

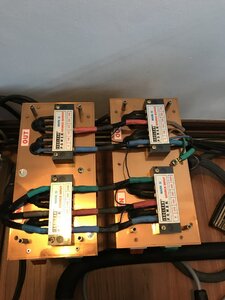

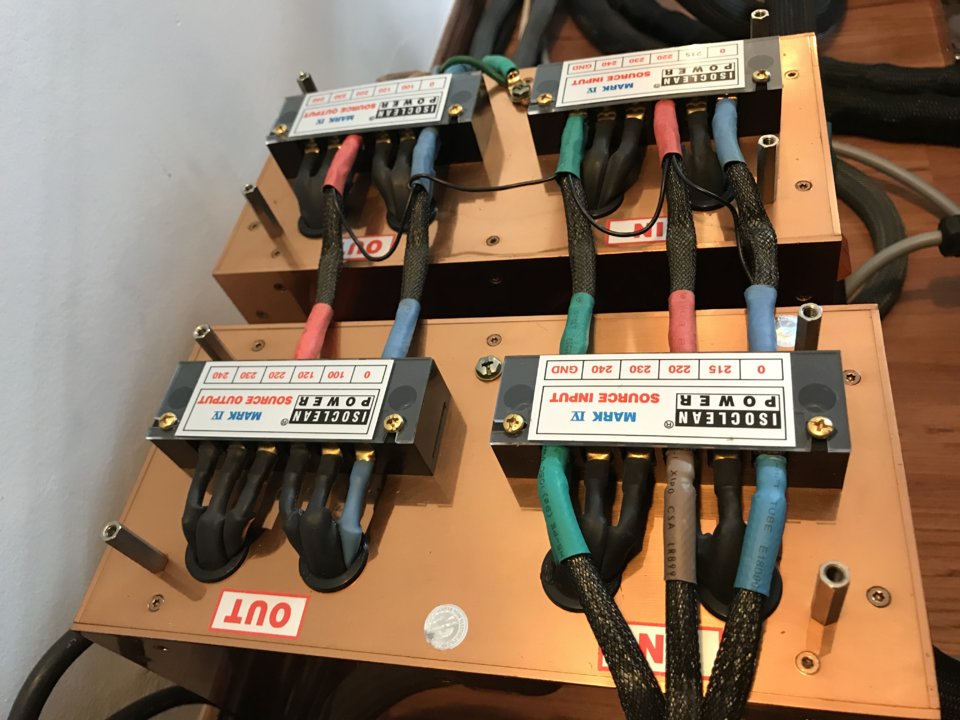

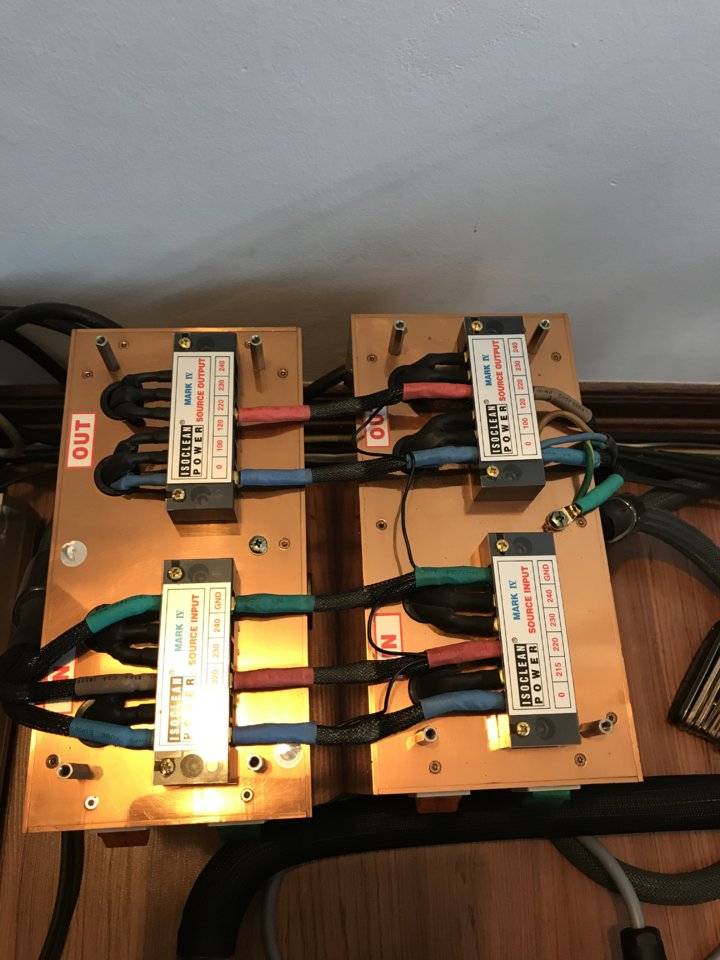

Hình nè bác , đâu cần thử nghiệm, hãng Isoclean đã làm rồi , Tôi cũng đã đấu rồi , theo hình thì dây nguồn in ( cấp nguồn bên trái ), nguồn out ra bên phải . Đã đấu song song rồi thì vào hay ra chổ nào tiện thôi , miễn sao đúng sơ cấp - sơ cấp và thứ cấp- thứ cấp và cùng cọc điện áp



@ Bác Huyhoang đã phân tích rất đúng...
@ Nguyenquangngoc lại khuân BACL ra mệt rùi...như thế mới hay.



Dạ, đa tạ các bác, khuân thì vẫn phải khuân, Nhưng, trong trường hợp này không đúng rồi, chắc chắn không đúng rồi!
Cụ thể:
Cái bacl của bác @huyhoang nó khác của em: nó có cổng ra 220 (thứ cấp); In (sơ cấp) có G.
Cái bacl của em:
- Nguồn IN nó không có E, hay G (thấy có 1 chân để trống, không biết nó là gì), nên E hiện được nối từ nguồn (3 chân) tới E trên 2 cuộn thứ cấp. _cái này em vẫn cần tư vấn thêm.
- Tại cuộn sơ cấp (IN) thì đã nối // 0-0 và 220-220 rồi.
- Vì không có ngỏ ra 220 nên được nối nối tiếp: 110 (T1) -> 0 (T2) / rồi từ 110 (T2) <- quay lại -> 0 (T1) sẽ cho ra 220 (Nếu lấy từ ngõ 100 sẽ cho ra 210v). Dù lấy ở ngõ nào thì cũng không thể đấu // 2 cuộn thứ cấp T1 với T2, nó sẽ gây chập mạch trên từng cuộn _ em gửi kèm sơ đồ ở dưới, các bác có thể nối ví dụ, sẽ thấy nó chập mạch ngay...
vd1: giả sử nối 0 với 0 trên 2 cuộn thứ cấp: vì trước đó 110 (T1) đã nối 0 (T2) để lấy điện 220- Vậy 110 (T1) sẽ bị chập lại với 0 (T1)???
Và các nối khác cũng tương tự.
Hiện tại cái bacl của em chia sẽ nguồn điện: T1 ra 100v; T2 ra 110v; T1 và T2 ra 220 (tất nhiên nếu có dùng 1 trong 2 ngõ 100 hoặc 110v thì sẽ bị mất cân bằng giữa T1 và T2);

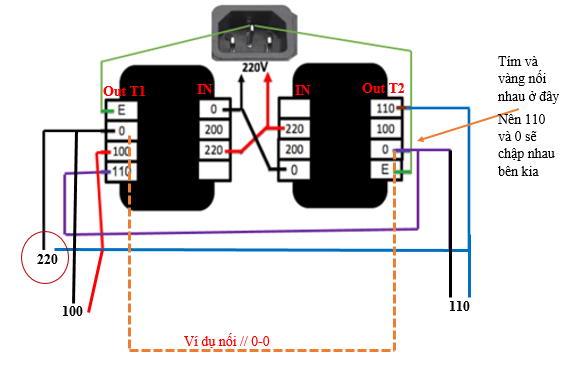

Sơ đồ minh họa (chính xác theo cái bacl của em):



Bác chập đôi thứ cấp như vậy thì cuộn 100-110 chỉ ra có 10v thôi, y như áp của 1 cuộn riêng lẻ.



@nguyenquangngoc Nếu chập đôi (hay đấu //) sơ cấp và thứ cấp của 2 biến áp giống nhau thì công suất ra sẽ tăng lên gấp đôi; còn nếu đấu nối tiếp thứ cấp thì áp sẽ bằng tổng của 2 cuộn dây cần đấu.



Chào bác "Có quá nhiều thứ để đam mê"!
Thì đúng như bác nói đó, do không có nguồn ra 220 trên cuộn thứ cấp nên mới phải đấu nối tiếp 2 thằng trăm mười để có 220v, cũng vì vậy nên không thể chập đôi 2 cuộn thứ cấp được nữa, chỉ có thể chập đôi 2 cuộn sơ cấp.
Many thanks!



Để xài được cả 100v và 220v thì không cách nào tối ưu hơn cách đấu dây trong biến áp này của bác đâu, nên bác yên tâm mà xài. Nếu muôn tốt hơn chút nữa thì bác đấu lại dây từ biến áp ra ổ cắm thôi. Còn vị trí đặt 2 biến áp như vậy là ổn, người làm cũng đã tính toán kỹ rồi.



@nguyenquangngoc.
Ờ Ờ...đúng rùi, cái BACL FE21-1k của nhật...họ làm vậy (Sơ cấp: 0V, 200V, 220V/ Thứ cấp: E, 0V, 100V,110V)
Người mua về chế cháo ...thì dùng vậy thôi.

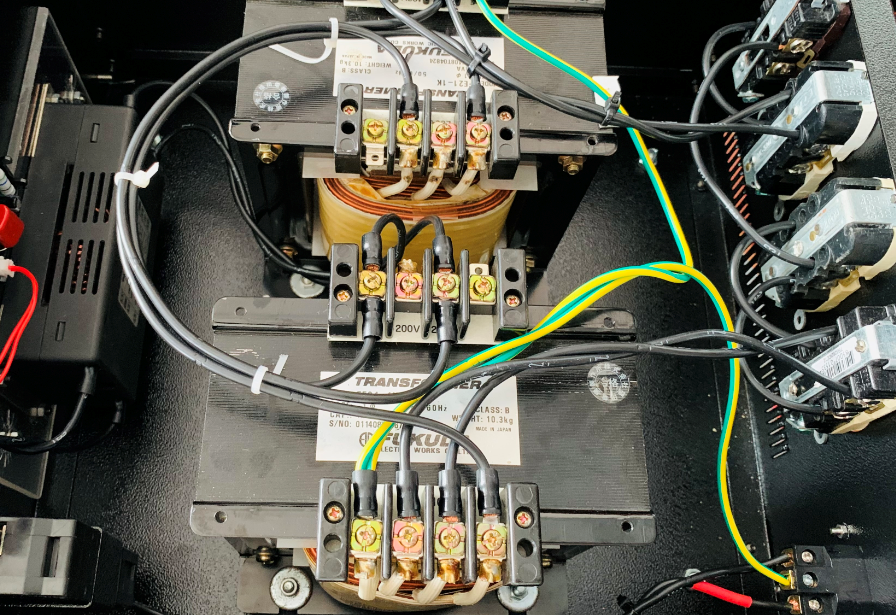

Theo góp ý của bác em đã tách dây ra, kê hở mặt bacl các sợi dây nguồn:
Đồng thời kiểm tra các mối nối, 1 số bị lỏng vì đầu dây nhỏ mà lỗ nhét rộng, vít xiết ngắn... em xấp 3 nó lại nhét vô là vừa...
Sẵn em thay luôn sợi dây nguồn bằng Oyaide V2 giắc Vbog.
Những góp ý khác của các bác em tham khảo và đánh giá lại... cơ bản giờ ổn rồi (cả kiến thức và thực tế)
Thanks all!



@ Nguyenquangngoc...cơ bản là ổn, nhưng vẫn còn:
BACL phía cuộn sơ cấp 220V chẳng may dò điện ra vỏ gây mất an toàn điện cho người dùng ?



Thì em chơi luôn tiếp địa vỏ bacl rồi đó anh, tiếp địa kép luôn, "lọt sàng xuống nia"_các cụ dạy thế!

P.s. Trường hợp xấu, nếu cả 2 cùng rò điện thì chưa biết chuyện gì sẽ xãy ra, đợi lúc đó em chia sẽ các bác sau_ song hy vọng là không có ngày đó!!!



Đâu nhỉ ! chưa nhìn thấy mờ ...
Nếu:
Có tiền ...thì lắp một cái Át chống giật 20A cấp nguồn cho BACL (yên tâm), chỉ nối dây E BACL với tiếp đất của AC Inlet.

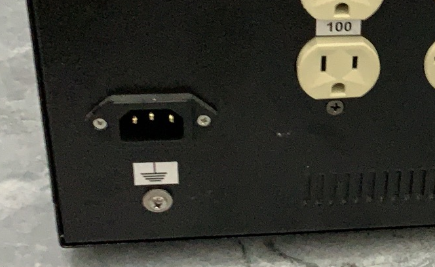

Con vít này, được em gắn cho sợi tiếp địa

(Hình ảnh cái bacl là ảnh thật)

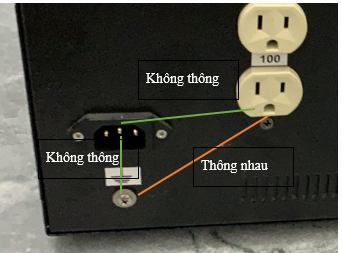

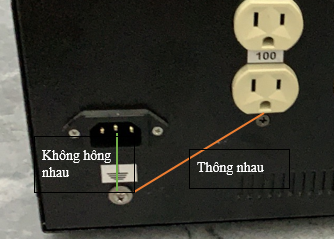

Vì cuộn sơ cấp không có E , mà em đo thử thấy E trên ổ ra liền vỏ (thông với con vít kia) nên em chơi luôn tiếp địa vào đó...



Nối tiếp địa cho vị trí con vít ba ke ở vỏ thùng bacl đó bác, vit ba ke phía dưới thấp nhất đó, ở nhà em cũng tiếp địa như vậy. Thấy hiệu quả, an tâm.



Dạ đúng rồi bác, lúc đầu em cũng nối vậy. Sau em đưa tiếp địa vô ổ cắm tường cho gọn đẹp (dây tiếp địa nhà em được luồn chung trong đường dây điện), tiếp địa sẽ theo dây nguồn 3 chân đi vô bacl, như vậy sẽ đúng "Chuẩn quốc tế" hơn. Nhưng rồi em phát hiện cái "chuẩn quốc tế" đó không thông với vỏ bacl (có thể gây giật khi điện bị rò ra vỏ)... nên đưa lên đây hỏi, và nhiều bác đã trao đổi khá nhiệt tình nên đẩy cái thớt này lên đến 4 tầng như bây giờ.
Cũng nhiều ý kiến, với lại cũng là bacl nhưng nhiều loại/kiểu khác nhau, thậm chí có cái bacl còn không có cái vít tiếp địa phía sau nữa cơ...
Cuối cùng em quyết định nối tiếp địa cả 2 nơi!



Vỏ thùng bacl của bác có cọng dây nối với chấu ở giữa ( chấu mass) ở đuôi nguốn thùng không vậy bác



Bác cho hỏi dấu song song 2 BACL như này thì có bị nhiễu ko?



Câu hỏi của bác theo em hiểu có 2 ý, nên…
- Theo em thì không nhiễu nếu làm đúng và làm tốt bác ạ. Đấu song song hay nối tiếp là phương án để tỉnh điện áp ra thôi.
- Còn sử dụng 2 cục bacl nhỏ cộng lại thì chắc không bằng được 1 cục to rồi.



hi các bác em có cục này mà ko biết sơ cấp thứ cấp chỗ nào ......
