Không biết em post vào đay có đúng chỗ không nữa. Không đúng thì mod chuyển dùm em. Em là một sinh viên khoa cơn điện tử năm 3 trong trường đại học Bách khoa.Em mới biết đến VNAV.VN có hơn tháng.Tình hình là em chế được cái PCB ampli dùng TDA2030 để nghe tạm cho vui.Nhưng khổ nổi mạch em làm dùng nguồn đôi ,thế là tận dùng biến áp nguồn đơn 24V sẻ ra làm nguồn đôi. Nhưng rồi thấy bất tiện em quyết định tòm 1 cục biến áp đôi +-12V(1A) cho nhanh mà ở Đà Nẵng em ở kkhó kiếm biến áp đôi +-12V(1A) quá. :roll: Bác nào biét chỗ bán thì nói cho em biêt với.Em ở khu Hoà Khánh Bắc ,quận Liên Chiểu. Tạ ơn các sư huynh nhiều.
Quấn biến áp đơn thì hầu như em có thể quấn hoàn chỉnh nhưng với biến áp đôi thì em cần một cách cân đo cụ thể,bác nào có thể chỉ cho em một cách quấn biến áp đôi đi em sẽ tạ ơn nhiều.
Quấn đôi có khác gì quấn đơn đâu bác, cứ bình thường như quấn đơn thôi, nhất là có 12V thì chẳng lo lệch gì đáng kể. Bác có thể chập đôi dây quấn cho nhanh, sau đó mắc nối tiếp 2 cuộn (cuối 1 đấu với đầu 2) điểm giữa là 0V
Bác tháo cuộn thứ cấp 24V hiện tại ra đếm xem bao nhiêu vòng rồi quấn lại đến vị trí số vòng = 1/2 cuộn 24 thì câu 1 dây ra sau đó cứ tiếp tục quấn đến hết. và ráp lại lõi vào là xong cái nguồn đôi 12 vct
Em cũng muốn quấn 1 Biến áp cho dự án hạt tiêu của em trước mạch ổn áp có 2 con 7805 và 7812 thì phải quấn Biến áp như thế nào các bác ui. :mrgreen:
Nếu cái BA có sẵn các cấp điện áp 0-12-24V thì khỏi quấn lại, còn nếu chỉ có đầu 24v thì bạn mới phải quấn lại, cách tính toán thì như các bác đã nói ở trên rôi, rất dễ.
Đây là 2 con ổn áp, 7805 cho ra 5V, 7812 cho ra 12V, bác quấn 1 biến áp: vào 220v, ra khoảng 13-15V, chỉnh lưu, lọc sau đó cho vào input của 7805 và 7812, thế là ra được 5V và 12V, bác lưu ý là gắn tản nhiệt cho 7812, 7805, dòng loại ổn áp này cũng không lớn khoảng 1A. Chúc thành công !
td2030 có thể cấp bằng nguồn đơn hay đôi đều được mà. nguồn đơn xuất âm qua tụ. coi datasheet sẽ thấy ngay.
Các bác cho em hỏi tí, em mua con biến áp này của bộ lưu điện santak 1000va. Nhưng không biết đầu vào 220v dây nào.
Cấp áp 12v AC vào cuộn dây có tiết diện to rồi đo điện áp trên các đầu dây đó xem cuộn nào có điện áp lớn nhất, khi đo tốt nhất là nên quấn dây vào que đo trước rồi mới cấp điện, không được cầm cả 2 đầu dây đang đo kẻo bị điện giật nguy hiểm,

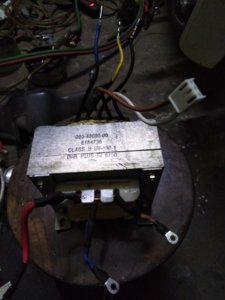

Cục này nó có 3 dây to, đỏ xanh nâu. Thì cấp vào dây nào bác. Bên kia có xanh vàng đen nâu trắng nhỏ hơn bên này. Riêng dây nâu trắng thì đầu có jack cắm. Cụ thể em muốn làm cái biến áp cho mạch kích điện. Bác nào biết chỉ em với. Cảm ơn nhiều.
