Cụ dinhthuy đây rồi. Em dò mãi cũng ra nguồn cho bọn OPA. Nó là 2 con LM1117 và 7905. Em đang thắc mắc tại sao nó lại dùng 2 con này để ra áp +-9V nuôi OPA. Phải chăng nó còn cần áp +1.2V và -5V làm gì nữa ( 2 điện áp này là so với chân GND của IC, còn nếu so với mass chung thì sẽ là +-9V )
Em cũng chưa hiểu ý vì TC có dùng DC to DC nên bác thử đo xem chân 8 cũng như chân 4 của dàn OP nó nối tới đâu , em đang nghĩ là nó nối với LM1117 và 7915 ý em muốn bác xác định mass của 2 nguồn này nó là chân tụ lọc trước chân 2 IC ổn áp này , từ đó bác đo DC mới chính xác hoặc đo áp giữa 2 chân 8 và 4 của OP xem có đúng +-9V ko ạ , còn khi bác đo với mass khác nó ko chính xác ạ , đúng là mach có dùng 1,7V nhưng ko liên quan đến phần này .
Của em nó xài 7905 chứ không phải 7915 ạ. Em đã đo so với mass chung là +-9V, đo áp trên 2 chân 4 và 8 là 18V rồi ạ. 2 chân 4 và 8 nối đến LM1117 và LM7905. Ngoài ra em không thấy nó nối đến đâu nữa, kể cả tụ lọc cũng không thấy trừ 2 con tụ dán ngay sát chân OPA. Nếu phần này độc lập e hi vọng rằng tháo 2 con LM đó ra và câu áp +-15V cấp cho OPA thì Konnekt vẫn hoạt động bình thường.Nhưng em chưa thể xác định chính xác xem nó có liên quan đến phần nào nữa không nên chưa dám làm như vậy
Nó là nguồn cho analog nên nó chỉ cấp cho phần analog ạ , bao gồm cả IN và OUT ko ngoại trừ ổn áp tiếp ra 5V cho DAC ( tất nhiên là phần analog ) . bác chích đo áp từ chân nguồn OP đi các phần analog liên quan thử đi . À mà nguồn này nó lấy của DC convert trên mainboard đúng ko ạ .

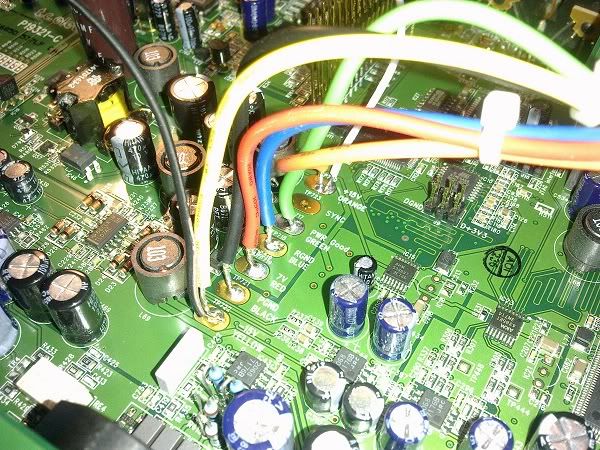

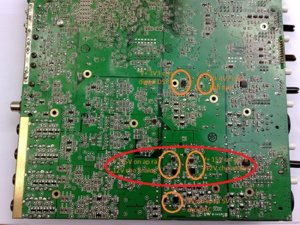

Em đã đo kĩ, các chân nguồn của dàn OPA không nối đi đâu khác nữa. 2 con IC ổn áp đó lấy nguồn tự cục biến thế bên cạnh đây ạ :
Cái cục biến thế xung đó là nguồn cho analog đó nó bao gồm 9V , 48V , +-12V , nếu muốn mod toàn bộ nguồn cho analog bác xem có mod hết ko ? nếu chỉ cho OP thì bác tháo 2 con regu và cho nguồn +-9V linear vào nếu kỹ hơn bác xem DAC của bác là AKMxxxx gì , xem chân nguồn cho analog Va 5V ( thường ổn áp bằng 78L05 từ cái biến thế xung trên) cái nguồn này nếu được nguồn ultralinear thì rất tốt nếu bác nghe trực tiếp từ suond card .
Em mod toàn bộ phần nguồn mà cụ. Em đã làm xong mạch ổn áp +-15V Linear cho cả main rồi đó chứ. Nhưng em đo thấy điện áp cấp cho OPA thấp quá nên muốn nâng nó lên +-15V luôn. Để em ngồi đo lại xem mấy con LM đó có dính vào DAC không. P/S.Động vào cái board này em run quá, linh kiện chi chít, cụ có mẹo nào gỡ 2 con LM ra dễ dàng không
Báo cáo là em vừa lấy hết can đảm, nhổ 2 chú LM1117 và LM7905 ra khỏi mạch. Sau đó làm một hớp vodka, tay run run cắm điện. May quá, nó lên ngon lành.Em đeo headphone, chọc vào ngõ ra của DAC, tiếng nhạc xập xình. Vậy là em có thể vui 90% rồi :mrgreen:
Em đã câu thử +-15V thẳng từ nguồn vào tới OPA rồi ạ. Em giật mình thấy tiếng trở nên chi tiết là thường, dù em đang cắm SPDIF từ cái Musiland USD01. Hix.Phê quá...
Em có nói nó dính đến DAC đâu , mà ý em là bác cấp cái nguồn cho Va của DAC luôn đi ạ cái nguồn đó cũng cần tốt lắm đó ạ thông thường là 5VDC , Em thấy có 78L05 cạnh DAC rồi ạ . bác xem ngõ ra của nó có nối tới Va của DAC ko ? nếu nối bác remove như LM1117 & 7905 và cấp 5VDC linear xem sao , còn nguồn vào chắc nó lấy trên b/a xung cho phần analog luôn đó ạ . (à theo hình bác chụp em chẳng thấy dây mass đâu chỉ có +-15V bác phải hàn mass của nguồn tới mass tụ lọc nguồn của LM1117 & 7909) vì mạch có nhiều mass khác nhau , có thể nó ko chung mass với nguồn chính đâu ạ .)
Ý cụ muốn em loại bỏ mạch DC-DC converter ra khỏi cuộc chơi ? :mrgreen: Ý tưởng này chắc em để phiên bản mod MKII thôi. Giờ em chỉ đủ sưc mod nguồn tổng cho chúng nó là nguồn Linear thôi.
Ko chỉ nguồn cho analog thoai , và còn đường 5VDC cho Va của DAC là liên quan tới analog và nó cần "sạch" hơn nguồn op nguồn này chung mass với op . mới đó em lại phải edit rồi bác xem kỹ mass của nguồn chính xem nó có chung với phần mass analog xem rồi hãy câu trực tiếp từ nguồn chính đưa xuống mainboard vậy nếu cần thiết thì lại làm +-15V rời cho op và Va cho DAC riêng .
Hix hix. Để tối e ngồi dò xem nguồn của nó ăn từ đâu ra, nếu khả thi thì em sẽ mod tiếp. Dò cái mạch này thật là ác mộng

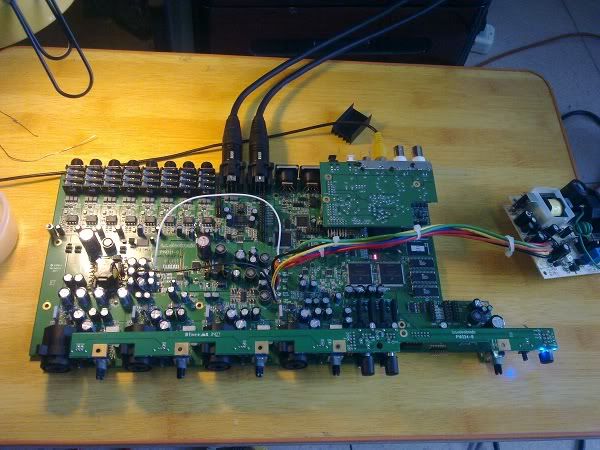

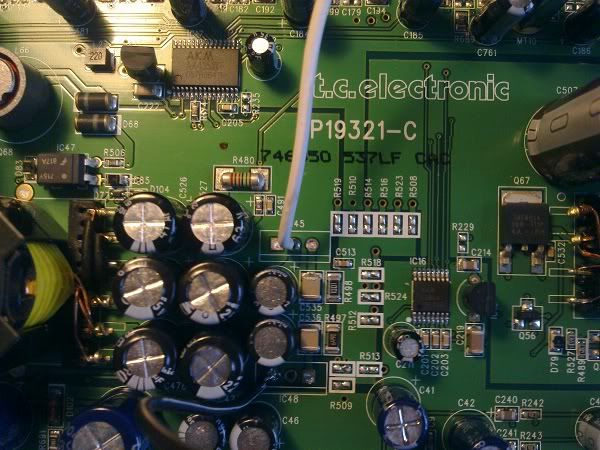

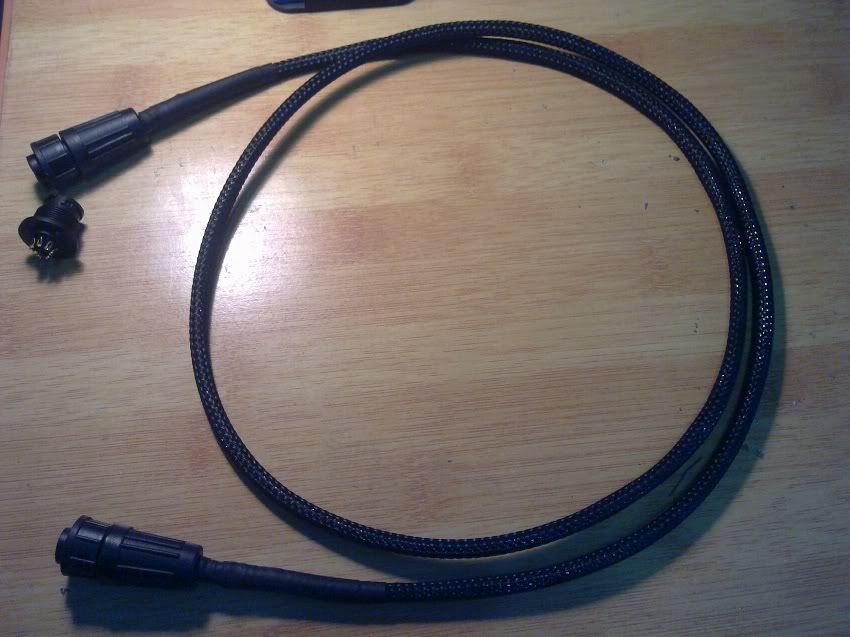

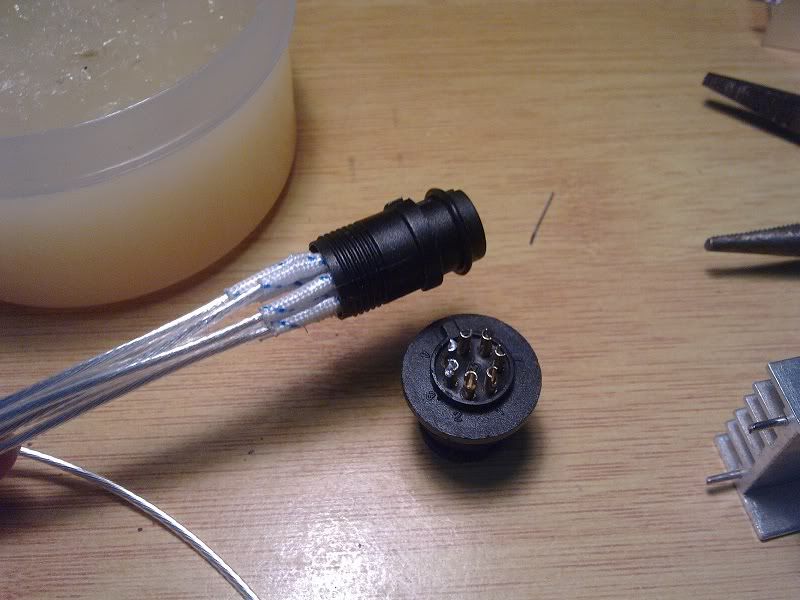

Chọc ngoáy tí cho vui ấy mờ bác ko thấy em phải vẽ thêm 2 cái board nho nhỏ nằm trong hình tròn (LT3080) thay cho 78L05 còn nguồn nuôi cho nó là 2 con regu bên phải góc trên của bộ nguồn ngoài ( thử phần analog xem nó kêu ra răng ) , bộ nguồn ngoài mượn tạm vỏ của cục nguồn máy tính apple cấp 6 nguồn DC có ổn áp khi vào TC có thêm 6 em regu nữa cái này mới hix này , đang tính cho switching dự bị đây .
Vậy chắc là cụ đã dò ra phần nguồn cho DAC nó ở chỗ nào rồi. Cụ chỉ cho em với để em định hướng tìm ra cho dễ. P/S.Con DAC của em chỉ có đúng một đường Vdd thôi cụ ah.Không thấy phân ra nguồn A với nguồn D.
Bác tra datasheet con DAC xem chân Va của nó ( em chắc nó là con 78L05 nho nhỏ đứng ngay cạnh cấp nguồn ) nếu đúng là chú 78L05 đó thì nó cùng mass với nguồn OP bác dùng con ổn áp nào tốt hơn tí có chân nguồn vào bác cấp áp DC bác mod là ok ( ! mass của phần này chung mass op ) con DAC của bác là AKM43 ...gì ấy nhỉ
Vâng đúng rồi, ngay cạnh mỗi con DAC và ADC đều có một con 78L05. Tiêng có 1 cặp DAC và ADC em thấy không có.DAC này e đoán là cho heaphone, còn ADC ngay cạnh nó em chưa hiểu để làm gì ?
EM vừa nghĩ ra món ăn chơi mới.Hix hix. NewclassD Ultra Wide Bandwidth Regulators Vừa hay con Wadia nhà em có cái món này, mà dạo này em không dùng đến nó, em sẽ lấy LM7805 đánh tráo sang để lấy Kit này lắp cho K48 :twisted: http://www.newclassd.com/index.php?page=70
Cụ chơi sang quá! Em nghĩ có thể tham khảo chỗ này có chú chuyên mod Behringer cũng có khá nhiều món phù hợp đây ạ: Thay thế cho cn LM7805 http://www.awdiy.com/index.php?page=minivreg-regulator DC/DC regulator: http://www.prototypeaudio.com/product_i ... 58e2740fed :wink:
Cứ tóm cụ Vòi voi mà đòi dùm em đi. Em nghĩ có thể cải tiến tí chút là dùng được luôn cho cả DCX lẫn Konnekt đấy ạ. Cái Konnekt chắc ăn dòng cao hơn chút vì Opamp bự hơn thôi ấy mà! 8)
Nhờ sự giúp đỡ của Chuối Bang, Konnekt Bang mà tối qua em đã được nghe nhạc 24/96 qua Konnekt 24D, quả thực K24D là một bước tiến mới cho những ai chơi nhạc qua Computer. Em chả có nhiều nhạc HD, bác nào tàng trữ nhiều nhạc HD nhỉ, cho em copy với?
