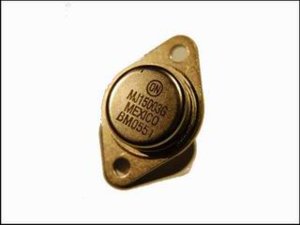

Thật tình cờ , em được ông anh mới tặng cho vài cặp sò loại mosfet MJ15003, và MJ15004 dùng cho tầng công suất , và vài cặp BD139, BD140, dùng cho tầng kích trong mạch công suất ! Nhờ các cao thủ có loại mạch nào dùng bốn con transistors mosfet này thì cho em xin làm một cục Power ampli để ghép với con Preampli em mới làm xong ! Cũng muốn tự tạo cho mình một cái mạch công suất bán dẫn chạy mấy con mosfet này nhưng lực bất tòng tâm các bác à ! Xin chân thành cảm ơn ! :!:
Bác chơi DOZ đi, dùng luôn BD139 và MJ15003 cho tầng vào và tầng CCS. Sò công suất kiếm thêm 2SC5200 là ổn thui, tuy nhiên thằng này là transistor chứ không phải mosfet .
Bác cho em xin cái Schema DOZ đi bác Tuan ! Em có đủ ling kiện như Tụ , nguồn +/- 50V 5A, dây dợ , sò , còn trở thì Hàn Thuyên vậy , cố mua 10C mách lấy hai chú cũng được , cái đống sò Mosfet trên em được ông anh gửi bên Canada về sáng này , thế là em nóng ruột luôn ! Bác làm rồi Help em vụ này nhé !

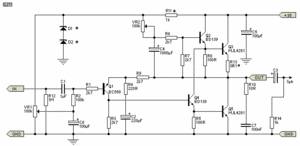

Cái mạch này dùng transitor đó bác, không cần match vì out tụ rồi. Nguồn +-50 V thì hơi cao nhể, bác làm sao ép xuống khoảng 0-40VDC là được. PCB thì bác đặt vậy, bản vẽ film bác liên hệ với bác ClassA để đặt, em cũng không còn cái nào ở nhà. Con này nóng cũng khá dữ dội đấy, bác lo vụ tản nhiệt đi. Con MJE15003 bác thay cho con BD139 trên mạch, 2SC5200 thay cho MJL4281 nếu không mua được (con này cũng thấy nói hay lắm, em chưa có dịp thử). Còn BC559 nếu khó khăn thì ới em. Cụ thể hơn bác vào đây, đã có Rod Elliott giải thích tường tận http://sound.westhost.com/project36.htm

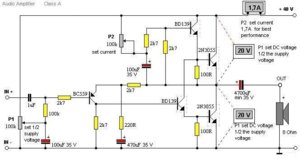

Em có cái mạch này : Em có thể thay Q1, Q5 bằng hai con MJ15003, và MJ15004 hiện em có ? Hai là em sẽ nâng 30V lên 50V cho nguồn có được không ? :roll:
Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của Bác có thể để cho tôi một cặp BD139 không ?
Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của Em phải làm ra một sản phẩm DIY đã bác ơi ! Nếu còn thì em tặng bác chứ gì phải để lại . Hiện giờ em chưa có mạch lên không biết đủ hay thiếu ! bác thông cảm nhé ! Em cũng thấy bác là đại cao thủ nơi đây , bác có thể chọn giúp em một cái mạch vói các linh kiện em sãn có không ? quan trọng là mấy loại transistors em đã có ! Kính bác !
Tốt quá . Mình định làm cái mạch CS PP MOSFET kết hợp với Tube dùng đèn này kích . Có gì PM cho mình nhé . Cảm ơn bạn trước
Để mang tính chất tham khảo , bạn có thê " lượn " vào đây với tầng CS MOSFET nhé . Còn nếu cần mạch của BD139 thì chờ mình tìm lại cuốn sách đã in , có Scaner không ? : users.swing.be/edwinpaij/ampli_mosfet_simple.htm

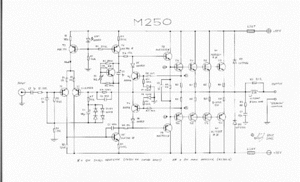

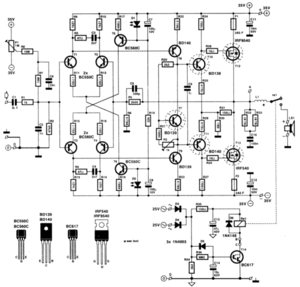

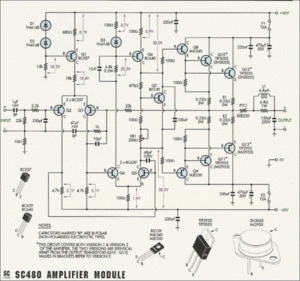

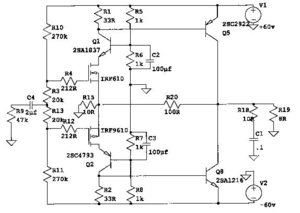

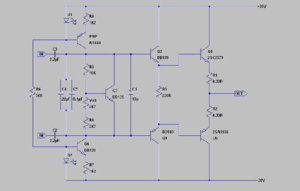

Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của thế này bác ạ, mấy cặp MJ15003/15004 của bác là bá cháy rồi đấy, mấy con này lắp amp thì khỏe phải biết, tuy nhiên bác chú ý hộ nó là BJT, ko phải mosfet. Còn mấy cặp BD thì em khuyên thật bác là bác để cgo bác BC đi, còn bác ra MC lấy mấy cặp MJE340/350( hoặc KSE340/350 cũng được) vừa hay, vừa khỏe hơn nhiều, chứ bác lắp mấy con BD vào mạch công suất lớn là dễ tèo lắm ( con này chỉ chịu được VCEO = 80V, 12W dissipation thôi). Mạch dùng đủ 2 loại này thì hình như em chưa thấy, tuy nhiên trong đa số mạch, bác có thể đưa 2 loại này vào thay cho các transitor khác mà ko vấn đề gì, tất nhien phải tùy chỗ mà thay. Em gửi bác mấy mạch gợi ý:
Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của Cảm ơn bác nhiều nhé ! Em thấy cái mạch đầu của bác cũng hay , mạch này bác đã làm thử chưa ? Tiện em muốn hỏi các bác cách tra cứu Transistor tương đương trên nét ? Em có cái bóng MPS-A93 muốn thay tương đương nhưng sách của em không có thông số , bác nào có sách có thể tra tương đương giúp được không ? Em thấy bác BQ có hai cặp để lại cho bác BC rồi mà ! :wink: Em vừa chạy ra chợ mua được quyển sách tra cứu lên đã tra được tương đương của con MPS-A93 là 2N5415, A42>43, KC...! Cảm ơn các bác nhé ! :lol:
MPSA92 bán rất sẵn ngoài chợ giời, MC và Hàn Thuyên, con này giốing hệt MPSA93, nhưng VCEO cao hơn (MPSA92:300V, MPSA93: 200V).
Cảm ơn bác ! Em phi ra Hàn thuyên cái đây ! Em cứ nghĩ là không có lên mới mò tương đương ở mấy cái vỉ main cũ ở nhà ! :lol: Kính báo , em vừa đi chợ Hàn Thuyên về ! Đã mua được mấy con A92, thay thế cho A93 , ở đó em thấy có bán rất nhiều BD139 bác Bacuc ơi ! :lol:
Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của Mạch đầu tiên của bác Thiết Đầu Công chính là DOZ đấy bác Tiến Hùng à - Cặp MJ15003/15004 (140V/20A) là sò sắt TO-3 nên hơi khó thi công , còn cặp Toshiba 2SC5200/ 2SA1943 (230V/15A, ) là TO-247 dễ thi công hơn nhiều. Nếu bác lắp DOZ thì sò dòng 15A là quá dư so với dòng danh định . - BD139 VCEO = 80V nhưng ở mạch DOZ điện áp đặt lên nó chỉ khoảng 20V nên cũng không sợ tèo lắm đâu, tuy nhiên em cũng không có cảm tình với mấy con BD này , bác chuyển sang MJE cho nó có chất Motorola 8)
Re: Help..H Transistos MJ15003, MJ15004 , BD139, BD140 của Cản ơn bác Chuối nhé ! Có khi em phải làm phiền bác đôi BC559 rồi ! Hôm qua ở Hàn Thuyên em cũng hỏi nhưng không có loại này , em tính hay tiện sãn cái gì thì làm cái đó , vậy là tạm thời em vẫn chơi Mj15003 vào 2N3055 vậy ! Mình DIY lấy thú đó làm vui thôi mà ! :lol:
Tội gì kiếm BC559 hả bác, vào chợ giời kiếm mấy em A970/C2240 vừa khỏe vừa hay, bác vào cái cửa hàng( ko phải kios nhá) to to bán nhiều sò bên dãy bán nhiều đầu đĩa ấy. Hồi trước em hỏi có mỗi chỗ đó có A970/C2240 thôi
