Làm khác một chút đi cụ Din, chơi vậy đụng hàng hết



Em định thiết kế cái tủ All in One luôn, nghĩa là đựng CD,LP, "súng+ống", whisky, cognac...có cảm biến tự động điều khiển nhiệt độ, độ ẩm, quạt hút ...mấy bác thấy răng? (Em đã làm xong cái "lò" sấy "súng,ống" chạy OK rồi, thấy các bác làm tủ nên mới nảy sinh ra ý tưởng trên, khà khà)



Không nên, không nên. Mỗi em mối nhu cầu riêng, nhốt chung 1 cái thì được em này lại mất em khác. Chỉ có súng ống mới cần tủ, chứ whisky thì để đâu càng tiện tay càng tốt



Oh, em cũng đang có ý tưởng giống bác Mod. Bác có thể cho em xin một bản thiết kế nhé Tks.



Bác cần thiết kế mạch điện điều khiển hay sao vậy?
Các thứ cơ bản cần có:
+ Bộ điều khiển dùng cảm biến nhiệt độ (mua ngoài tiệm giá chừng 500K Made In Korea)
+ Đèn dây tóc cỡ 5W-10W
+ Ẩm kế ( đo độ ẩm ) bán khoãng chừng 120K ngoài quầy Y Tế
+ Quạt 12V ( quạt CPU....)
+ Silicat Gel (bột hút ẩm)
+ Cái tủ cần làm kín càng tốt
(Mấy chai cồn đó em suy nghĩ lại nên bỏ ra ngoài tủ vì để bên trong tủ không thuận lợi lắm khi mà ta hay ...nhậu :mrgreen: )



Em cần cả thiết kế chung . Kích thước khoảng dài 3 mét, cao khoảng 2 mét ạ.



ĐỠ tốn xiền thiết kế em Bedai ui.
Mà cũng không đụng hàng:
1, em sơn màu teen hơn
2, Trong ruột em có thứ khác :lol:

Nhờ cụ NIke xác nhận cho em với



Ui, to quá! để em vẽ mạch điện rồi chuyển cho bác nha. Còn cái tủ thì bác có thể tìm mẫu nào đó để đóng cho vừa ý. Em chỉ hộ công phần thiết kế đối lưu phần không khí khô bên trong tủ thôi nhé.



Kích thước to thế thì cần "Nhiệt kế" và "Mỹ nhân kế" nữa các bác :roll:



"Nam nhân kế" chứ, sau khi phối ghép thêm công năng lưu giữ ảnh cưới , gấu nhà em đã thống nhất tài trợ kinh phí.

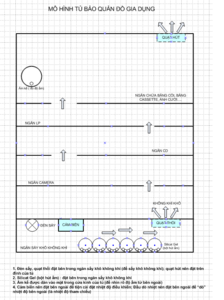

Mẩy bà nghe lưu trữ ảnh cưới là giơ 2 tay liền :mrgreen: . Thiết kế cơ bản xong đây rồi. Tối về em post nguyên lý hoạt động sau
(Em vẽ bằng Microsft Visio nhưng định dạng này ko gửi kèm được, bác nào thích thì em Email)



....và đây là cảm biến nhiệt độ FOX-1004 (Made In Korea) nhỏ gọn bằng bao thuốc lá.



.......Tối rãnh em tiếp tục nha



Chủ Mod tẩu thiệt rùi


Mà quạt thổi để ở trên lỡ cúp điện thành lổ hút bụi, đưa ra bên hông hoặc mặt sau đi bác chủ

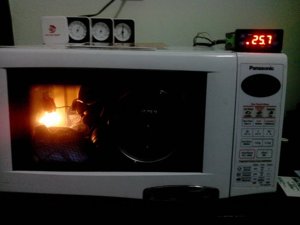

Tẩu là tẩu thế nào . Sản phẩm "tẩu" đây ah, nó đang chạy. Bên trong có đèn sấy cỡ 5W, bọc hút ẩm silicat gel, quạt hút để sau lưng. Em cho vào đó 2 cái máy ảnh và 3 cái LENS. Khi nhiệt độ vượt ngưỡng (do mình cài đặt) bộ cảm biến sẽ điều khiển ngắt điện. Độ ẩm bên trong đạt yêu cầu (50-60%) (em tận dụng vỏ cái lò vi sóng để làm)



Bộ cảm biến này được ứng dụng rất nhiều trong cuộc sống như : lò ấp trứng, sử dụng để điều khiển đóng/mở dàn máy lạnh/quạt làm mát (dĩ nhiên là qua trung gian khởi động từ hoặc relay chịu dòng cao) để làm mát cả cái phòng rộng.... Trong khuôn khổ ứng dụng ở đây em chỉ sử dụng relay chịu dòng vài ampe (phù hợp với đèn, quạt cỡ vài watts)

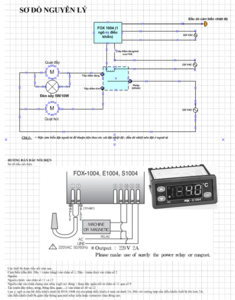

Nguyên lý hoạt động của nó như sau (giả sử dãi nhiệt độ cài đặt là 25-27 độ C, thường chỗ em thì khi nhiệt độ thấp thì độ ẩm cao và ngược lại khi nhiệt độ cao thì độ ẩm lại thấp)
1. Khi nhiệt độ dưới 25 độ C: bộ cảm biến sẽ điều khiển đóng điện (qua tiếp điểm động của relay) cho đèn và quạt thổi không khí đã được làm khô luân chuyển trong tủ (lúc này quạt hút phía trên sẽ không làm việc). Cái tủ to thì nên có quạt thổi, còn tủ nhỏ thì đèn không là đủ rồi)
2. Khi nhiệt độ tăng lên vượt ngưỡng 27 độ C, bộ cảm biến sẽ điều khiển ngắt điện cấp cho đèn và quạt thổi. Lúc này quạt hút phía trên sẽ hoạt động (qua tiếp điểm tĩnh của relay)
Nói nôm na cho dễ hiểu: bộ cảm biến như 1 cái công tắc 2 chiều (gạt xuống đóng điện cho đèn và quạt thổi, gạt lên thì đóng điện cho quạt hút). Việc cài đặt nhiệt độ trên bộcảm biến hết sức đơn giản.

Em mong chờ các bác phản biện cho thêm phần hấp dẫn ah



Nếu bác làm cái tủ to như thế này th dùng cái ống sấy thay cho bóng đèn chắc hiệu quả hơn. Cái ông sấy em đang xài dài khoàng 1 mét, 20W, nhỏ như bóng đèn neon phillip thôi.
Mà em nghĩ cái quan trọng là độ ẩm, nếu có cảm biến độ ẩm thay cho cảm biến nhiệt thì hay nhỉ. Ở Huế nóng hay lạnh gì độ ẩm cũng cao. (nên dân Huế hay bị tẩu :mrgreen: )



Chính xoác, dùng cho mấy ảnh và lens,... thì cần quan tâm độ ẩm thui bác chủ, không cần nhiệt độ cao lắm. nếu nói độ ẩm từ 50-60% thì còn cao đó, coi chừng tèo tèo :roll:,
em cứ thấy độ ẩm dưới 35-40% mới ok



Hì hì, không khí được sấy khô luân chuyển trong cái thùng kín hoặc tủ kín (hoặc gần kín) + mấy túi hút ẩm Silicat Gel bên trong thì làm chi có chuyện độ ẩm cao được, (độ ẩm 50-60% là do em tận dụng cái "lò vi sóng" hở trước hở sau không được kín cho lắm ).
Mấy cái tủ chống ẩm bảo vệ máy ảnh, LENS... cũng sử dụng nguyên lý sấy khô không khí bên trong cái thùng kín để hạ độ ẩm xuống.
Tham khảo đây nè:
http://vnreview.vn/tu-van-anh-so/-/view ... ho-may-anh

@Benngu: 20W mà chạy suốt ngày suôt đêm là mấy ông nhà đèn thích lắm :mrgreen: (của em khi đủ nhiệt độ thì cắt điện, phần còn lại do mấy túi hút ẩm bên trong làm nhiệm vụ hút ẩm).



Silicat mua ở mô rứa mấy bác? Em đang tìm mua khoảng 1 kg.



Silicagel em hỏi quanh ở Huế (mấy shop Y Tế) không thấy bán nên gửi mua ở Xi-Gòn 200K/1kg



He... He. . Xác nhận rồi Bác Din nhé. Có gì Se alo bác



Bác mua chưa? nếu chưa thì kèm theo cho em thêm 1 kg hí



Hề hề, mấy bác bàn cái chuyện hút ẩm có vẻ xôm tụ quá nhể!
@ bác Mod: gấu mẹ mà nghe đầu tư máy hút ẩm để lưu mấy cái ảnh cưới là ok ngay: dĩ nhiên rùi, thợ săn nào mà chẳng muốn nâng niu, bảo quản chứng tích con mồi mà mình săn được
Mà các bác đừng có ham đưa độ ẩm của buồng hút ẩm xuống quá nhé. Như độ ẩm thường có ở Huế ( trên 75%) thì nếu các bác đem thiết bị từ cái buồng hút ẩm đang để dưới 40% ra ngoài thì vô tình thiết bị của các bác sẽ trở thành...cái máy hút ẩm đó :lol: , như thế lại càng rách việc ( ví dụ phần bọc cao su của các máy ảnh sẽ bung ra như vỏ sắn đó)
Cứ để tầm trên dưới 50% là ok rùi



Thanks cụ, khóa sổ thêm 1 cái lăn tăn nữa.
