Re: HAG hoạt động năm 2011

Hôm nớ Vợ em nói anh làm chi, răng mà ai về cũng có quà Rứa :lol:



Re: HAG hoạt động năm 2011

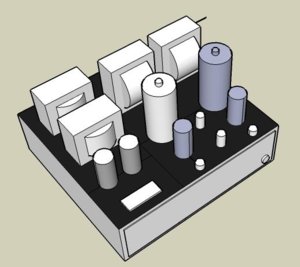

Dự kiến mô hình FU13SE như ri được không hè
Bố trí nguồn 1 bên, amply một bên.
Phần nguồn gồm biến áp nguồn, choke và 2 tụ đốt tim.
Phần AMP gồm 2 OPT, 2 đèn FU13, 2 đèn drive và 2 đèn tầng đầu đặt vuông góc với đèn drive, phía trước là volume và switch (Đặt mặt trên luôn, không để mặt trước).



Re: HAG hoạt động năm 2011

Cái miếng trắng trắng trước 2 cái tụ để gắn logo HAG hả bác :mrgreen:
Mạch đâu bác post lên luôn đi?
Em thấy như ri là đẹp rồi



Re: HAG hoạt động năm 2011

Bác 6Pi3Hue_audio tiến hành làm đi.
Em thấy mẫu amp được đó.

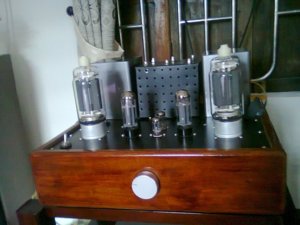

Em đang làm đẹp cho GK71 đây.



Re: HAG hoạt động năm 2011

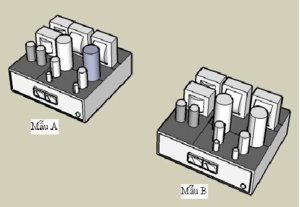

Thêm 2 cái mẫu này nữa nè, mẫu A bố trí đèn thẳng hàng, Mẫu B bố trí đèn hình thang. Nhờ các Bác xem giúp.



Re: HAG hoạt động năm 2011

Em chọn mẫu B-vì bố trí như rứa đèn trước ko che đèn sau khi ngắm nhìn từ phía trước...chà chà lại có đồng hồ VU nữa à, răng mà giống em rứa chiến đi thôi bác ơi



Re: HAG hoạt động năm 2011

Vậy thì quyết mẫu B nhé, các biến áp sẽ có hộp hình khối chụp lại nữa. Không có đồng hồ W thì kiếm đồng hồ VU cũng được miễn răng có kim vẩy vẫy vui mắt là được rồi. Chasic như vậy là tạm ổn, đến phần quan trọng nè
Thông số các biến áp tạm tính như sau:
*Nguồn:
- Nguồn nắn bội áp, 01 cuộn cao áp ra 350V, 370V dùng dây đồng 0.42ly. Hic, không biết khi nhân đôi có đủ dòng cấp B+ không nữa vì áp cần là B+ <=1000VDC/300mA
- Nguồn đốt tim riêng : 2 cuộn 8VAC*5,5A.nắn cầu và tụ lọc dự kiến đạt 10V đủ đốt đèn FU13. 2 cuộn 6,3VAC*2A đốt các đèn tầng trước.
*Choke : Fe lưỡi 32*60 : Quấn dây 0.42ly cho đến khi đầy cốt, chẳng biết được bao nhiêu Henry.
* OPT:
- Fe EI lưỡi 45*50. Trở kháng sơ cấp 9K. có đầu ra 6,5K
- Sơ cấp 3150 vòng dây 0.35ly chia làm 21 lớp và 7 cuộn đấu nối tiếp, UL40% (Theo công thức tính số vòng trên volt là N=70/S thì chỉ được 1450 vòng, mình chơi gấp đôi luôn chứ sợ dây ít không đủ Henry)
- Thứ cấp 32 vòng dây 0.42ly chập 4 sợi. Quấn 8 cuộn chia thành 8 lớp xen kẻ với 7 lớp sơ cấp. Có thể đấu thành tải 4ôm,8ôm hoặc 16ôm.
Ui chao quấn xong chắc xỉu luôn.



Re: HAG hoạt động năm 2011

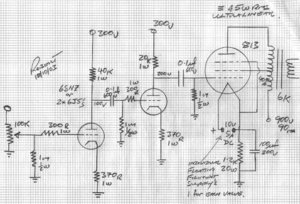

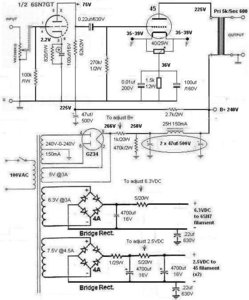

Sơ đồ, vẫn dùng sơ đồ cũ nhưng khi lắp sẽ mod tụ trở lại cho phù hợp. hoặc có đèn 3 cực 6SN7 sẽ lắp như sơ đồ thứ 2, nói chung là đều có 3 tầng khuếch đại.
Các Bác vào xem giúp có chỗ nào không phù hợp chưa nhé.



Re: HAG hoạt động năm 2011

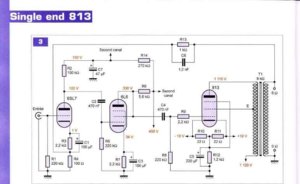

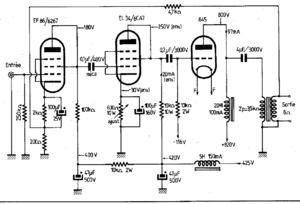

Mạch 6SL7 -->6L6-->813 em thấy được hơn, mấy em 6SN7 sợ ko đẩy nổi tầng công suất.
Nếu bóng 6SL7 ko có, bác có thể mod thay thế bằng 12AX7 hoặc ngon bổ rẻ thì dùng 6N2P-EV hoặc trơn.



Re: HAG hoạt động năm 2011

Làm mạch ni cho nó hiện đại nảy
Opt e nghĩ 6k là đẹp.



Re: HAG hoạt động năm 2011

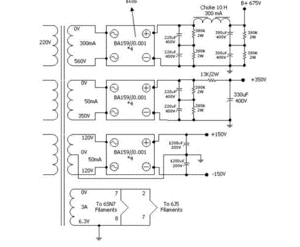

Phần nguồn +/- rối rắm quá , mà sao GM70 chạy áp thấp rứa, sợ ko đảm bảo về CSuất, hihi

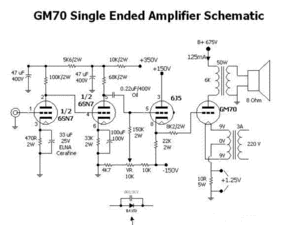

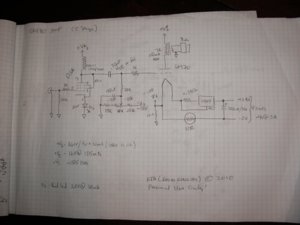

Ngâm cứu thêm mạch ni nè:



Re: HAG hoạt động năm 2011

Nó chạy cờ lát a hai đó Cụ, công suất lý thuyết là 30w, bèo lắm cũng gấp đôi cái gm70 của Cụ dùng D3a đẩy đó. chính vì vậy nên opt cỡ 5.5- 6k là đẹp.



Re: HAG hoạt động năm 2011

Mà bóng 6J5 lây mô ra nhỉ?



Re: HAG hoạt động năm 2011

6j5 = 1/2 6SN7 :lol:
6j5 chủ shop có cả rổ



Re: HAG hoạt động năm 2011

Em theo cái ni thôi cho nó khác khác tí; 2 tầng vs 3 tầng về chất âm :lol:



Re: HAG hoạt động năm 2011

Bác 6pi3Hueaudio đã chọn được mạch mô ưa ý nhất chưa?
....Bóng ECC88 đã dìa...có sự khác biệt lớn...mời các bác nghe thử



Re: HAG hoạt động năm 2011

Bác 6Pi3Hue_audio tiến hành làm đi.
OPT bác lấy ở bác Vũ cho nhanh.
Các linh kiện khác nếu thiếu anh em HAG tiếp sức cho bác.
Bác yên tâm ở tổng kho minhtriet lúc nào cũng mở cả.



Re: HAG hoạt động năm 2011

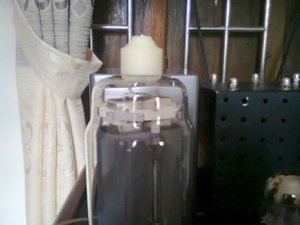

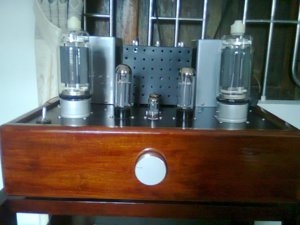

GK71 có núm mới.
Mời các bác cho ý kiến, chưa được em làm núm khác.



Re: HAG hoạt động năm 2011

Nút thì đẹp rùi nhưng Áo chưa đẹp lắm à nha.
@minhtriet: em này chỗ mô rứa để em làm phát Mod lại cho khỏe



Re: HAG hoạt động năm 2011

Sáng tạo quá! Lấy nắp chai cồn y tế chế thành cặp núm hay thật :lol:



Re: HAG hoạt động năm 2011

hôm nay được nghỉ e xìpam tý
Tin vui, sau nhiều lần lục lọi thực tế và trên mạng, tưởng đâu ý tửong mình bị bể vì vụ nhôm dẻo nguyên tấm làm chassis.
Hôm nay, e tìm thấy mấy nơi ở Huế có luôn, loại gì cũng có:
1, Nhôm Mỹ 3ly, còn bọc nylon bảo vệ khỏi chợt vẹt: đẹp long lanh: ở Bao Vinh: khổ 75 cm x 3,1m, bán nguyên tấm, mấy tấm cũng có, giá 1.850K, bán nguyên tấm không cắt lẻ: em chào thân ái vì không đủ khói và không cách chi chở về nhà, làm chi cho hết
2, Nhôm Mỹ 3 ly, màu đen, Phường Đúc, chợt vẹt 1 tý: 90cm x 1,4m, giá 1.100K, có 1 tấm, không mua sau không có
3, Đến cuối cùng, có tình báo ở Tăng Bạt Hổ có: nhôm 2 ly, cỡ chi cũng có: e cắt thử 45cm x 1,2 m (khổ 1,2m ko thay đổi) = 280K
Up hình lên cho mấy bác xem để khỏi lo vụ chassis nhôm, riêng em về vẽ thẳng lên tấm này ra thợ cắt, khoan, dũa mài chi cũng được (mà hình như dẻo nên lấy kéo tự cắt cũng ok).



Re: HAG hoạt động năm 2011

Em tiếp tục xìpam, nhưng lần này là tin không vui,

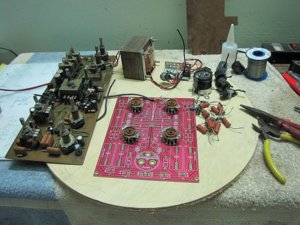

Tình hình là máy và loa của em vì thiếu phono nên chưa hát, mong các bác cho em ít linh kiện xả xác
(mạch e có rồi, nhờ các bác có linh kiện cho e giắc vô hàn thôi, giờ học lại cách đọc điện trở rồi ngồi nhìn nhìn, tháo tháo chắc Tết e vẫn chưa xong )
E post sớm để sáng mai có bác cho ngay linh kiện để chiều còn hàn (mới mua mỏ hàn chưa khai đao), không thì phải chờ chủ nhật tuần sau lận
điện trở loại số lượng
1 250 ohm 2
2 510 ohm 4
3 680 ohm 2
4 1K 6
5 1K35 2
6 2K7 6
7 4K7 2
8 24K 2
9 47K 6
10 100K 2
11 250K 2
12 274K 4
13 1M 6

Tụ loại số lượng
1 47u 2
2 0.1u 2
3 1u 2
4 100p 2
5 150p 2
6 0.01u 2
7 33p 2
8 220u 2
9 0.22u 2
10 2u 2
11 1600p 2
12 5600p 2
13 47u - 400V 2
14 100u - 400V 2

Tụ C9 e tìm ko ra trên mạch
mach của e,


mạch e làm theo (e post hình không được)
http://www.audiodesignguide.com/Phono/pre-phono1.html
Cảm ơn các bác



Re: HAG hoạt động năm 2011

Ui, nhiều thế à... em cũng đang mần phono giống bác dinquanghun nè :lol:
Muốn nhanh:
1. Mai bác đi với em ra PhanĐăngLưu mua linh kiện H.C.DAO găm vô chơi tạm, thay dần sau
2. Vặt bo mạch cũ
3. Gửi list đi shop VNAV
4. Xin chi viện từ tổng kho minhtriet :lol:



Re: HAG hoạt động năm 2011

Bác 6pi3Hueaudio,

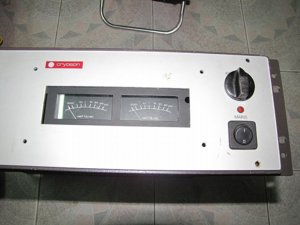

Em mới khảm cặp đồng hồ ve vẩy vô cái chassic , còn trang trí tí nữa là đẹp, hi...hi, cắt lỗ chân đèn cũng xong rồi, gông lại cục nguồn GM70 bự chảng cho nó hết kêu è è khó chịu cũng xong luôn, gắn cái công-tắc nguồn cao áp, đốt tim ....mai CN khoan lỗ lắp OPT,...với làm phono.



Re: HAG hoạt động năm 2011

Bác 6Pi3Hue_audio làm đến ngang mô rồi mà không thấy cập nhật tiến độ rứa?
