Thăm nom rồi nhưng không có size 4cm



Không có thì mua sơn nhũ bạc về sơn :lol:



Đúng là các Cụ nhà ta học rộng và cao siêu quá nên quên hết bài học vỡ lòng rồi. Chán thật.
Nguyên tắc căn bản nó là thế này:
Thông thường những IC chạy nguồn +/- đối xứng xuất trực tiếp thì thường ngõ ra là 0V, ví dụ như mấy con OPAM, mấy con STK công suất trong amply hoặc ngay cả amply chạy sò cũng vậy. Nhưng ở đây người ta dùng IC này để để làm driver cho cặp sò công suất, mà sò công suất muốn chạy ở classAB thì cần phải có áp bias cho sò (Đối với classB thì không cần). Ngang đây chắc là hiểu rồi chi nữa. Vì vậy trong mạch này để bias cho cặp sò công suất thì không có cách nào hay bằng làm lệch áp nguồn +/- của IC để ngõ ra có đủ áp bias chứ không phải là 0V nữa.
Còn vì sao cần phải ổn áp cho 2 nguồn này vì phải như thế mới fixed bias chứ nếu không dùng ổn áp thì khi nguồn thay đổi thì bias sẽ thay đổi theo---> Teo sò.



Em định làm ổn áp bằng zener (dĩ nhiên là làm lệch áp như trên schema hãng) vì mấy con IC nớ chạy dòng nhỏ, anh 6Pi có phương án mô hay không chỉ em với ?



Dùng mấy con 337 và 317 cũng được tề.



OK anh, board Regu ni có sẵn luôn rồi. Lại còn vụ quấn biến áp nữa ( cuộn CS cỡ 25-0-25 dòng lớn lớn chút, cuộn cho IC khiển 35-0-35 để regu xuống +32VDC và -30,7VDC ) , DIY sướng thiệt :lol:
Tham khảo nì : http://www.reuk.co.uk/LM317-Voltage-Calculator.htm



Bữa ni mền bỏ DIY rồi :lol: , chơi dock cắm Iphone nghe thôi



Sao để bóng 5998 sang 1 bên thía? Để dành chỗ để khoét thêm 1 lỗ nữa à?



Chán Pang chủ qué, lạc hậu rùi.
Cái amply SS cuối cùng của e lắp gần 5 niên rồi nó tương tự mạch này, cũng 1 IC pre và lái rồi kích thẳng vô cặp sò công suất.
Pang chủ xem cái schema cho kỹ, từ IC ra mỗi kênh là 2 đường tín hiệu bao gồm cả áp DC, chính áp DC này sẽ bias cho cặp sò công suất. Việc tăng giảm áp DC này sẽ do cặp transistor có CE nối // với 2 đường này đó, khi mối CE này dẫn nhiều thì áp DC bias cho sò cs giảm đi nên sò dẫn yếu và ngược lại.
Khi nguồn +/- cấp cho IC bị lệch thì áp DC trên 2 ngõ ra cũng lệch theo, vì vậy chỉnh lệch áp +/- sẽ làm lệch áp ngõ ra loa.
IC này hoàn toàn ko cần dùng nguồn ổn áp vì áp ngõ ra đã được ổn định bên trong rồi, dùng ổn áp để thay đổi chất âm thì được.
Cái amp SS của e lúc đầu dùng nguồn ổn áp cho IC, tiếng có chi tiết hơn chút nhưng kèm theo là hơi mỏng tiếng, cuối cùng vứt luôn nguồn ổn áp thì nghe đều hơn, tự nhiên hơn. (Khi ổn áp dùng nguồn +/-45VDC, lúc vất ổn áp thành +/-55VDC mà bias cho sò công suất vẫn không thay đổi chút nào)!

Đây là schema amply SS của e lúc trước

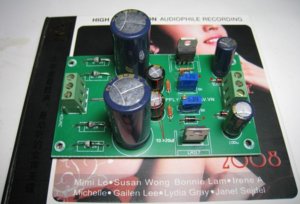

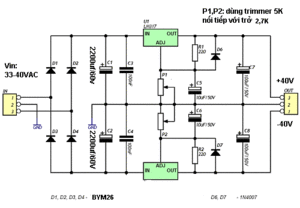

Đây là mạch ổn áp dùng LM317/337 áp ra +/-40V lúc trước e dùng cho cái amply SS cuối cùng (giờ tháo ra roài )

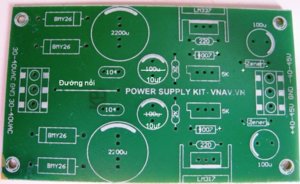

Pcb này ko biết có còn ko, nếu Mod cần thì để e lục lại.


Mà Mod nhớ cho là trong schema hãng nó ko dùng ổn áp cho IC nhe, nó lấy từ nguồn áp chính cấp cho sò qua 2 con transistor làm đóng ngắt rồi vào IC
E gởi đây 1 schema amply 5.1 cũng của Sony, Mod xem trang 5 sẽ thấy mạch công suất giống gần như hoàn toàn so với mạch này, nó chạy nguồn +/-47V cấp cho sò, rồi từ nguồn này qua trở 10 Ohm rồi lọc lại bằng tụ 47uf để cấp cho IC (hôm trước e có nói kiểu này rồi)
http://www.hifi-pictures.net/amplifiers ... -DE315.pdf



đả thấy 2 thùng loa khủng, cám ơn cụ!
để mua củ loa về hát hò doạ hàng xóm chơi :lol:



dùng âm thanh dọa nhau cái này mới nè , giống mấy anh đang dọa CHỊ NA quá :lol: , em phải học theo cho kịp thời



@6Pi , MT: Trao đổi kỹ thuật là rất hay, tuy nhiên em vẫn chưa hiểu tại vì răng mà hãng thiết kế cấp nguồn lệch +/- lệch nhau . Em có làm thử cái hybrid thấy thiết kế có 2 phần chỉnh DC offset và chỉnh bias nhưng phần cấp nguồn DC ko bị lệch nhau. Em sẽ làm mạch regu dùng LM337,MM317. Cảm ơn 2 cụ nhìu



Cụ phải nói rõ là chỉ riêng cái bo đó là áp lệch nhau và lệch có 1.5V thôi, tính ra 0.5% mà thôi.
Cụ xem lại cái manual e vừa post đó, cũng cùng hãng Sony nhưng nó có cần lệch nguồn IC đâu? Trong khi 2 bo về nguyên lý là giống nhau 100%?
Khả năng duy nhất mà e nghĩ đến là để cân chỉnh offset cho ngõ ra loa về 0V mà thôi.
Việc dùng nguồn cung cấp để cân chỉnh offset thì hãng dùng cũng ko phải là ít.
Trường hợp với bo này, có thể nói tầng lái và công suất là nối tầng trực tiếp cho nên áp ở ngõ ra tầng lái sẽ tỷ lệ với phần công suất.



Để cho gần OPT mà em theo trường phái P2P dây ngắn nhất dễ cho âm thanh hay nhất, chính xác nhất nên mới để sát thế. hà hà, mà em chừ chổ cho cục choke đó cụ :lol:
Các cụ mua nhiều board thì cứ test thử đi :lol:



Like! để em thử dùng nguồn regu rồi thực nghiệm chỉnh để coi DC offset ra ra răng.



Nước mền vẫn chưa sản xuất được loa kiểu này trang bị cho mấy tàu, nên giờ vẫn đang bị nó tra tấn = âm thanh công suất lớn đó :shock:



Chán Pang chủ qué, lạc hậu rùi.
Cái amply SS cuối cùng của e lắp gần 5 niên rồi nó tương tự mạch này, cũng 1 IC pre và lái rồi kích thẳng vô cặp sò công suất.
Pang chủ xem cái schema cho kỹ, từ IC ra mỗi kênh là 2 đường tín hiệu bao gồm cả áp DC, chính áp DC này sẽ bias cho cặp sò công suất. Việc tăng giảm áp DC này sẽ do cặp transistor có CE nối // với 2 đường này đó, khi mối CE này dẫn nhiều thì áp DC bias cho sò cs giảm đi nên sò dẫn yếu và ngược lại.
Khi nguồn +/- cấp cho IC bị lệch thì áp DC trên 2 ngõ ra cũng lệch theo, vì vậy chỉnh lệch áp +/- sẽ làm lệch áp ngõ ra loa.
IC này hoàn toàn ko cần dùng nguồn ổn áp vì áp ngõ ra đã được ổn định bên trong rồi, dùng ổn áp để thay đổi chất âm thì được.
Cái amp SS của e lúc đầu dùng nguồn ổn áp cho IC, tiếng có chi tiết hơn chút nhưng kèm theo là hơi mỏng tiếng, cuối cùng vứt luôn nguồn ổn áp thì nghe đều hơn, tự nhiên hơn. (Khi ổn áp dùng nguồn +/-45VDC, lúc vất ổn áp thành +/-55VDC mà bias cho sò công suất vẫn không thay đổi chút nào)!

Thì chính lệch áp B+/B- này mới bias cho sò chạy class AB chứ, còn nếu cho bằng nhau thì áp ngõ ra 0V thì chạy ClassB. Bởi rứa mới có vấn đề lệch áp B+ chứ không thì người ta cấp thẳng áp từ sò công suất sang luôn cho rồi.



Cụ mô nhanh lên nè, đủ đường ăn chơi :lol:
Ở đây



E đã nói ở trên là chỉ có 1 schema là chạy lệch áp thôi và lệch có 0.5% thôi, còn cái schema kia ko lệch áp. Theo đúng lý thuyết thì áp cấp cho IC phải cân, chẳng qua khi lắp ráp xong test thực tế thì có thể 2 con sò công suất không cân (đồng loạt) nên hãng mới tinh chỉnh bằng việc cho lệch 1,5V cho kênh B-.
Việc bias của sò thì ko liên quan vụ lệch áp, chỉ có là chỉnh sò này dẫn mạnh hơn sò kia thì mới cần lệch áp.
Cái schema sau chạy nguồn +/-47V đó, có cần lệch áp đâu? Mà schema này so với schema kia cũng cùng 1 hãng chỉ khác có cặp sò công suất (Cũng đều là sò Sanken darlington, chỉ khác đời).

Trời nóng qué, muốn quấn cục nguồn để làm cái amp với bo 99k này mà cũng ko kiên nhẫn nỗi!



Vụ ni rao lui rao tới rồi, cũng của 1 người bán cho cụ Ới và Tẩu đó.



rứa à, là ưa ghi mấy vôn cũng được đó há? :lol:
nạp tụ ướp đá vô là mát :mrgreen:



Nháp hè! :lol:



Nóng quá mền lao về biển Thuận An đang nháp đây :lol:



Trời ni nháp xong bơ ngáp luôn :lol:

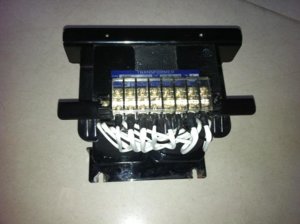

Em cũng đang quấn nguồn xuyến cho board Soly (cuộn CS riêng, cuộn cho IC riêng)

Gửi các cụ đọc chơi :
http://www.electronics-tutorials.ws/amp ... amp_6.html
