Không có tiền mua bóng, em nghe bằng multisim (T8)

Say với chiến thắng từ dự án 6P3C-PP. Hôm nay em tiếp tục triển khai dự án KT88 - SE, dự kiến hoàn thành sau 3 tháng nữa chào đón sự kiện trọng đại: Rồng con nhà em chào đời.
Những vật tư đã có trong tay
1. Lòng quả cảm, sẵn sàng tay không sờ thử B+ .
2. Một cặp bóng KT 88 anh CuongNM cho nhưng chưa lấy về được (Thủ đô xa quá và biết lấy gì trả ơn anh Cường đây).
3. Một cặp bóng 6H1P-EB. Mấy con tụ tháo máy NICHICON 220uF/200v; sanyo 100uF/16v (dự kiến thoát katot tạm thời)
4. 2 tụ lọc nguồn ASC ngon bổ rẻ 60uF/330VAC; Chân đèn: 3 cái loại 8 chân, 2 cái loại 9 chân tăm mới cứng còn thơm mùi vừa từ đà nẵng tube chuyển ra (Cảm ơn anh Vũ nhiều).
5. Biến áp nguồn, OPT, choke bắt đầu triển khai nhưng vẫn khó khăn về Fe nên chưa quyết định quấn OPT trên Fe 32 hay Fe 40 nữa .
6. Chassic dự kiến sẽ tự làm.
Nhờ các bác giúp em trước tiên là phần mạch, để lang thang đồng nát nhặt dần linh kiện cho đủ.

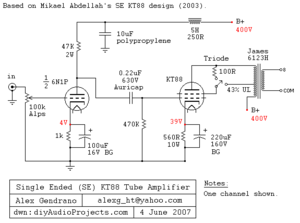

Em dự định làm theo mạch này



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Áp thông số nguồn vào lõi Fe 38 sẵn có (Fe chợ) nhưng nguy cơ tràn cửa sổ rất cao, giảm bớt chỗ nào các bác xem giúp em với.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

theo như mạch nguồn đi kèm thì dây sơ chỉ cần 0,65mm là thoải mái ,0,8 thì phí quá .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Cảm ơn Tướng quân

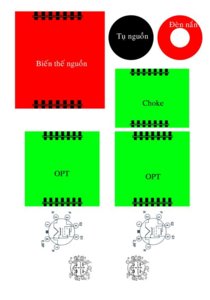

Em lên sơ đồ bố trí, các bác tư vấn cho em cái lợi, cái hại của 2 kiểu bố trí này với



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

nên tính lại cục nguồn này với bảng tính dây đó ,nhớ là khi tính công suất cho thứ cấp thì chỉ tính một cuộn cao áp thôi .mình nghĩ cuộn sơ công suất chỉ cần 150w là thoải mái .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Chọn sơ đồ bố trí theo kiểu 1 đi bác, với lại em nghĩ bác nên tăng thêm một tầng khuếch đại nữa mới đủ gain, bóng KT88 cho chạy ở chế độ 3 cực sẽ cho tiếng mềm mại và mượt mà hơn. Dây ở cuộn sơ của nguồn theo em bác chọn cở dây 0,7 là vừa.
Chúc bác vui!



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Em đã nhờ một bác quấn cho GU50 SE cũng với lõi tôn như thế này xếp dầy 6.5, vẫn còn dư chút đỉnh. Nên bác cứ yên tâm mà mần.
sơ 220 dây 0.7
thứ 1 400v dây 0.35
thứ 2 13v dây 1.2
thứ 3 8v dây 1.2.

Chúc bác quấn được biến thế như ý.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

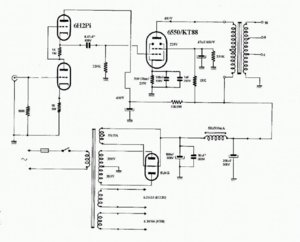

Em mò thêm được sơ đồ nữa, sơ đồ này có đủ gian không ạ; 6H1P và 6H2P thay thế tương đương được không các bác?



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

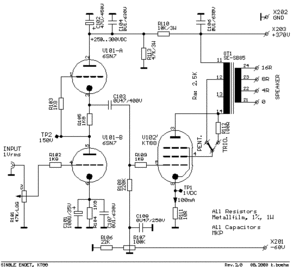

Và thêm sơ đồ dùng bóng đầu là 6SN7, em rất thích sơ đồ này nhưng bóng 6SN7 mắc quá .
Bóng 6H1P-EB em có là bóng kép, bác nào cho em xin sơ đồ khai thác cả hai nửa bóng cho đủ gian với



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Dùng sơ đồ này đi trước mắt dùng 6H8C (Nga) thay cho 6SN7 khi nào dư giả thay 6SN7 sau. OPT Dùng lõi 32 x 50 là đủ rồi. Nếu quấn 2K5/8 thì cuộn sơ cấp 2400vg dây 0.2 chia thành 5 cuộn mỗi cuộn 480vg mắc nối tiếp . Cuộn thứ gồm 4 cuộn 120vg dây 0.35 mắc // quấn xen kẽ sơ thứ. Chúc bác thành công như lần trước.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Cảm ơn bác năng lượng mới, để thành công sớm đến em xin hỏi thêm: nguồn -60v bias cho KT88 phải không ạ, vậy con trở R107-100k là biến trở phải không ạ, xem hình em không hiểu các mắc con trở này. OPT dùng lõi 32x50, giờ em có lõi 40x40; vậy là cùng diện tích lõi nhưng cách quấn có gì thay đổi không, vì lõi 40 của em rất mỏng, xám, em thấy rất tốt và muốn tận dụng lõi này.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Hình đó vẽ bị nhầm, bác xem lại sẽ thấy đơn giản hơn



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

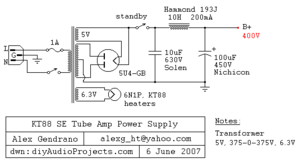

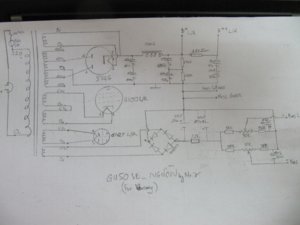

Em nghĩ phần nguồn bác nên chạy giống em này, rất ổn định. (Em mạn phép bác 7 một tý nhé)



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Dear bác chủ
hình 1 là được rồi., tuy nhiên khi bố trí linh kiện lên chassis bác chú ý chi tiết sau;
*tụ nguồn không nên bố trí gần đèn nắn hay công suất về lâu dài nhiệt lượng rất nóng tỏa ra từ đèn sẽ làm khô tụ và quá nhiệt cũng làm tụ làm việc không ỗn định .kinh nghiêm là :có lần mình bị tiếng sôi xì sụp tìm mãi mới biết tụ quá nhiệt do bồ trí lỗi .
* biến áp nguồn xoay góc khác với opt khi bố trí sẽ tránh nhiễu 50hz và choke nếu không có bọc cũng quan tâm điều này
*công tắc nguồn và ổ cắm AC cầu chì bố trí bên trái thuận tiện hơn sau này vì CD hãng da số bố trí công tắc bên trái
và dây dẫn nung tim nên xoắn và bố trí sát vách bên trái
volume đặt giữa hoặc phải càng gân đèn tiền kd càng tốt, dây bọc blende (bọc giáp) dây dẫn ra jack RCA bố trí hợp lý thường là bên phải tách xa các dây dẫn AC , dây nung tim đèn ...
Bác xài dây tín hiệu Hãng muốn khoe hàng thì làm jack RCA ra trước .. :lol: tốt nhất làm phía sau bên phải và làm dây tín hiệu càng ngắn càng hay và khi dùng máy nhìn gọn gàng và đúng kt hơn
vì lí do chống nhiểu, dây tín hiệu ngắn và gần jack RCA nên đồ hãng bác thấy tay volume kéo dài ra sau và volume thì gắn gần sát jack RCA
vài dòng ũng hộ bộ đội sân nhà và chúc bác diy thành công .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Cảm ơn các bác, như vậy phần nguồn đã ổn, thông số em sẽ quấn như sau:
Lõi 38x75, tính em cứ thích làm nguồn dư dả.
Cuộn sơ 410 vòng dây 0,7mm
Thứ cấp 375-0-375: 680 vòng-CT-680 vòng dây 0,35mm
-60v (59VAC): 100 vòng dây 0,23mm.
6,5v đốt tim KT88: 12 vòng dây 1,4mm
6,5v đốt tim 6H8C: 12 vòng dây 1mm
5,5v đốt tim đèn nắn 10 vòng dây 1,2mm.
Chiều thứ 6 trên đường về nhà ghé qua chợ sắt mua dây, dự kiến 2 ngày nghỉ sẽ xong cục nguồn.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Cuộn cao áp nên cho ra nhiều mức điện áp bác à,sau này còn nghịch với đề phòng sụt áp hay áp cao hơn thiết kế đỡ phải loay hoay ạ



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

@Chúng mừng bác nhân dịp Rồng con ra đời
Bác quấn số vòng/volt lớn quá thì transformer sẽ hoạt động kém hiệu suất, gây sụt áp
Cở Fe trên bác chọn 1.6 vòng/ volts là mát lắm rồi, V- bác quấn 70V tiện dụng hơn, bác quấn thêm một cuộn 6.3V(dây 1mm) nữa cho sau này khi dùng đèn DHT như 300B, 6B4G ...
Mà để dễ quấn và ưu tiên cho các cuộn volt thấp như 6.3V ... thì bác lấy 10/6.3=1.587 vòng/volt thay vì chọn 1.6



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Hình như là anh Bình quên hệ số sụt áp



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

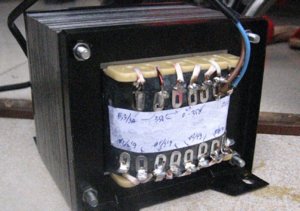

Em báo cáo tiến độ, đã quấn xong PSU, thông số ra:
- 5,3v - 3A; 6,5v(hơi dư tí): 2 cuộn 2A riêng, 2 cuộn 1A riêng; và cao áp do thiếu cửa sổ nên được 350v-0-350. Giờ nắn đèn 5Z3P, choke em dự định quấn dây 0,35mm, lõi 11cm vuông, tụ lọc 35uF có ra được 400v không các bác.



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

không .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Nhân tiện việc này, kính mong các bác cho em xin hệ số nhân khi nắn Vac ra Vdc và cả sụt áp trên những đèn thông dụng với ạ. Đọc sơ đồ em tẩu nặng, có sơ đồ 320Vac CT nắn ra tận 400Vdc :shock: .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

hình như nhân căn 2 đó bác! .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

vdc = vac x 1.38
voltage drop 5u4g , 5z3p : 45- 60v
5ar4 : 20- 30v
ngoài ra còn phải tính đến sụt áp trên chính cuộn cao áp nữa , theo CT : U = I X R . trông đó I là dòng tiêu thụ , R là điện trở thuần cuộn thứ cấp .



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Cảm ơn anh Cường.

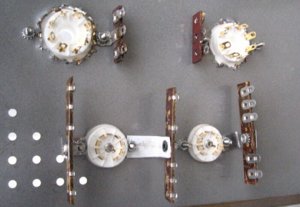

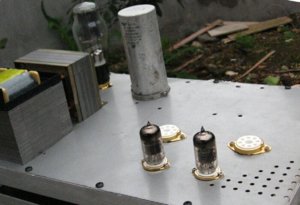

Thành quả hai ngày nghỉ cuối tuần của em đến đây. Mời các bác ngắm rồi em đút gậm gường, thứ 6 tuần sau về làm tiếp



Re: Say men chiến thắng, chào đón rồng con, em tiến lên SE.

Nắn thử bằng 5U3C, lọc nguồn tụ dầu 35uF => choke =>60uF, trở tải 3,3k đo được B+= 380v (dòng 110mA). Như vậy phần nguồn cơ bản đã ổn. Tiếp tục tính đến OPT.
