Khắc phục rò điện dàn âm thanh

Các bác chú ý khi nối mass ké với truyền hình cable.Dây mass truyền hình cable khá bé nên khi có sự cố sẽ không an toàn tí nào.
Nếu có điều kiện làm cọc tiếp đất đúng tiêu chuẩn thì nên thực hiện ạ.Phương pháp trên chỉ là tạm thời và tình thế thôi.



Bác cho em thêm chút thông tin nhé. bác nói làm em lo lo. Đang tính sài ké mass.

Cảm ơn bác



Dây quá bé,điện trở của dây không đủ nhỏ nên có sự cố sẽ sinh nhiệt,rất nguy hiểm ạ.
Chính thế nên dây mass thường làm rất to đấy ạ.
p/s.mấy ông thiên lôi là khoái mấy anh cột cao cao lắm đấy ah :mrgreen:



Vậy là còn thêm khả năng bị dính chưởng do sét lan truyền trên cáp Tivi nữa (cable)

Túm lại có thêm rùi ro sau đây khi dùng ké mass để chống rò rỉ
1/ Tăng nguy cơ cháy do mass bé dễ quá tải khi có chuyện
2/ vậy là còn thêm khả năng bị dính chưởng do sét lan truyền trên cáp Tivi nữa (cable)

Còn nếu chỉ thuần túy là mass đât cho lọc điện (noise filter) thì chỉ bị dính chưởng ở sét lan truyển (số 2/)

Em hiểu vậy có đúng không, bác chỉ giúp nhé.

Cảm ơn bác nhiều.



Tùy điều kiện và độ liều của bác thôi ạ.
Có thể dùng kết hợp CB chống giật và rút dây ra khi trời mưa bão để tránh rủi ro :mrgreen:



cảm ơn các bác nhìu, nhưng em bắt đầu rối lên rùi



Bác không nên rối và cũng không phải xoắn, bác cứ thấy cách nào phù hợp nhất, đơn giản, dễ làm thì bác làm.



Sau một tuần trăn trở, trằn trọc với bao lời tư vấn của các bác :lol: em quyết định không dùng ké mà đầu tư hẳn luôn!

Mục tiêu đưa ra là làm cọc mass cho noise filter và an toàn chứ không phải là mass cho cột thu lôi vì nhà em có rồi! (hồi trước thợ làm)

Chiều nay ra cửa hàng, định lượm 3 cọc tiếp đất Singapore 2,4m/cọc. Ai dè lúc thanh toán tiền, cô bán hàng nói 1 cọc là 140k chứ không phải là 180k một cặp. Thế là em tạm mua 2 cọc thôi.

Sau một hồi lụi hụi, lúi húi. Em đã cắm ngập được cả 2 cây xuống đất bằng cái búa cao su và khúc gỗ lót. Phải nói là đóng chuẩn hehehe!

Mai xử tiếp công đoạn đi dây và đo hiệu điện thế!!! (đúng ra là phải đo Ohm nhưng em không có đồ chuyên ngành nên lạm lụi vậy) nếu OK thì thôi, còn không thì phải đóng tiếp. rồi báo cáo các bác.



Báo cáo!

Em đang vui. :lol:

Chiều nay em mua tiếp thêm một cọc tiếp địa nữa của Singapore + 5 mét cap dồng 22 ly. + ốc xiết cáp.

Vậy là tổng cộng 3 cọc tiếp đất 2,4m của Singapore + 3 ốc xiết cáp + 5 mép cáp 22ly + dây đồng (của nhà nên không biết bi nhiêu). Sơ sơ cũng gần 700K.

Sau khi đóng xuống đất xong. Em lấy chì (thanh) + đèn khò ra khò chì vào tiếp điểm ốc xiết cáp + cọc + dây cáp để đảm bảo tiếp điểm tốt.

Em vừa đo Vol xong. Kết quả bất ngờ luôn như sau

1/ Đo lưới điện là 210V.
2/ Lấy dây nóng của lưới điện + dây mass của em = 220V

Vậy là tăng được 10V

Chả nhẽ cái mass của em lại chuẩn hơn của nhà đèn sao?hehehe

Các bác có ai giải thích giúp em được không!

Xin cảm ơn



Thử đấu cái bóng đèn 100W vào rồi đo lại xem cụ :mrgreen:



Em mới học bổ túc điện được mấy hôm. Thấy Bác hỏi thì cũng nhanh nhẩu trả lời !
Thông thường lưới điện ở ta được truyền tải theo kiểu trung tính nối đất hoặc trung tính nối đất lặp lại. Việc bác đo giữa dây pha của lưới điện thông thường từ 160v - 220v tùy thuộc rất nhiều vào điều kiện ( độ ẩm, gần trạm biến áp...)Em xin ko nói nhiều về kỹ thuật vì rối rắm và vì...em ko biết nhiều !
Bác cũng khoan vội mừng! Việc bác đóng tiếp địa mục đích là để an toàn cho thiết bị và con người nên điều đáng quan tâm là điện trở nối đất chứ ko phải là điện thế mạnh hay yếu. Để biết được trị số điện trở có đạt yêu cầu hay ko thì phải đo mới biết được bác ạ ! Đo thì nhiều phương pháp nhưng phương pháp thông dụng nhất vẫn là đo tam giác 3 điểm và có thể cần đến đồng hồ MOhm. Lúc đó kết quả mới chính xác bác ạ. Bác có thể tham khảo thêm trên mạng vì thú thật em làm cái này lâu lắm rồi và sau này cũng ko dùng đến.



Ở nhà không có sẵn bóng đèn dây tóc. Ngày mai em sẽ thử rồi bác lại bác

Bác cho em đường link nhé?

Bác đã từng đấu mass đất? Hay quá, em lại hỏi được thêm nữa rồi.

Em đã đấu hoàn tất mass đất và noise filter. Dùng 2 cái trong đó có 1 cái có mh = 10. Ampe = 20.

Một điều chắc chắn là thấy âm thanh sạch hơn khi chưa đấu mass đất. Không biết có phải do tác dụng của mass đất, do BACL 1.5KVA em vừa thay cho thằng 0.5KVA hay noise filter. Em sẽ test và báo sau.



Rõ khổ ! Ai bảo tánh em nhanh nhẩu làm gì ?
Bác xem tạm cái này : http://ttvnol.com/forum/dtvt/1074426.tt ... l44i80dji0
hoặc Bác hỏi ông gu gồ giúp em ( gõ phương pháp đo điện trở nối đất ).
Còn nếu thấy phức tạp quá thì khỏi cần đo bác ạ ! cứ coi như hệ thống tiếp địa mình " đã chuẩn ko cần chỉnh "

P/S : Em làm cái này mười mấy năm trước rồi cụ ạ !



Rõ khổ.

Thôi chắc em phải nhờ bác nào có cái đồng hồ đo giúp.

Em đóng 3 cây, cách nhau tầm hơn 3m.

Đã lỡ làm rồi. Nếu cần thì đóng thêm.

Có bác nào sẵn lòng đo giúp em cái Ohm không?

Cảm ơn nhé.



Nghe lời cụ khuyên, em ráp thử. (nhưng chỉ có bóng 75W, bi giờ người ta ít chơi bóng dây tóc 100W mà chơi toàn tiết kiệm năng lượng thôi).

Em nó sáng như vậy được chưa? :mrgreen:

(em lấy dây nóng nhà đèn - dây đỏ đấu với dây mass đất nhà em - màu đen, còn dây mass của nhà đèn là màu trằng)

Hình như nó còn sáng hơn so với khi em đấu bằng mass của nhà đèn

(hình em chụp bằng điện thoại cùi bắp. Nếu nhìn ở thực tế thì ổ cắm si 7 màu còn sáng dới)



Như vậy có thể kết luận hệ thống đất vừa thi công đã đạt yêu cầu kỹ thuật và sử dụng tốt cho các thiết bị dùng điện AC

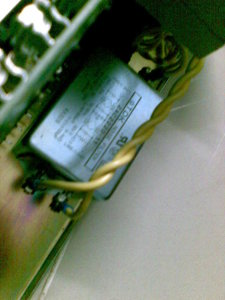

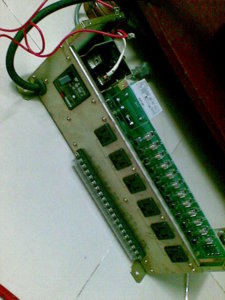

Cái ổ cắm em lượm trong bãi ve chai có sẵn cục noise filter có l=450mh, 20A. Cái ổ nãy có sẵn ELCB 15A, 15ma.

Nó được dùng trong dàn máy vi tính (dàn to đùng, em chỉ gỡ lấy đúng cái ổ cắm thôi .

Trong hình em mở phần nắp cho cả nhà xem ruột gan em nó.



Cọc mass của cụ quá tuyệt vời rồi ạ :mrgreen:



Sẵn khoe luôn cục "power conditoner" do em lượm lặt ve chai ráp lại. Các bác đừng cười em nhé.

1/ Noise filter 20 A, L = 4x 10mh.
2/ 1 BACL hiệu kasuga 500VA dùng cho đầu CDP. Em cố tình ráp riêng để không bị thằng Amply làm ảnh hưởng
3/ 1 BACL hiệu kasuga 1.5KVA dùng cho amply.
4/ Công tắng, Đèn led, đồng hồ Vol. dây cap .... toàn bộ là đồ ve chai của Nhật.

Công tắc xoay cho phép chọn chế độ qua noise filter hoặc không qua noise fiter

Hình em nó đây


Xin chân thành cảm ơn cả nhà đã động viên, hướng dẫn em thực hiện phần nguồn cho bộ dàn cỏ nhà em.

Trân trọng



Quá đẹp quá đẹp.
Bác ở xứ sở nào mà ve chai nhiều BACL thế ạ...hix.hixx



Chúc mừng Bác chủ có bộ nguồn thật " sành điệu ". Em thì chỉ dám...mơ thôi ! . Hôm nào cho em ghé qua chiêm ngưỡng chút nha ! Sẵn dịp cắt băng khánh thành công trình tiếp địa vừa thi công xong.



Bác cứ mua vé máy bay về quê hương, em sẽ dẫn bác đi mua ve chai hehehe :mrgreen:

Bác cứ ghẹo em. Mời mãi mà bác chẳng đến!

Hẹn bác bữa nào rảnh cho em biết em đón.


Vậy là sau khi mò mẫm, tạm hoàn thành bộ nguồn với 3 lớp bảo vệ và lọc nhiễu như sau
1/ chống giựt bằng BACL và lọc nhiễu thấp tần
2/ Chống giựt bằng mass tiếp địa
3/ Chống giựt bằng ELCB (CB chống giựt) có độ nhạy là 15ma

Ngoài ra còn có chức năng lọc cao tần bằng 2 tầng noise filter (so với tần số của audio) (cái này em đọc sơ đồ của thằng Tokin thấy nó ghi vậy chứ em không có đồ để đo. Nhưng hiện nay dàn em tiếng sạch lắm bác ạ. Chỉ sợ sạch quá lại nghe lạnh lẽo :mrgreen: .

Coi như tạm ổn phần nguồn!

Cảm ơn hai bác đã nhiệt tình tư vấn
