Bác nào đã làm màn chắn tĩnh điện cho biến áp cách ly cho em xin sơ đồ nguyên lý và hướng dẫn cho em cách thi công thực tế với. Cảm ơn các bác
Màn chắn tĩnh điện bác nói gọi là Faraday Shield Muốn thêm cái màn này bác phải tháo thứ cấp ra, cách điện thật tốt, lót một tấm đồng (mạch hở), từ tấm đồng ra dây sau này nối xuống chassic GND, cách điện thật tốt, rồi quấn lại cuộn thứ cấp. Transformer có màn chắn Faraday này được coi như cách li 100% giữa sơ cấp và thứ cấp. Nhưng để transformer của bác chống nhiểu tốt, ngoài các mạch noise filter, bác đã tháo ra rồi thì làm thêm như sau: Phần cuộn thứ cấp bác chọn 1 đầu dây làm dây N (neutral), nối dây này xuống chasic GND, muốn ngon lành hơn bác quấn cuộn thứ có center, lấy điểm center này nối xuống chasic GND. Với điều kiện hệ thống điện nhà bác có đi dây đất (dây GND) ... Bác đã có một cục biến thế cách li hoàn hảo
Cảm ơn bác, nhưng BA của em có lõi hình xuyến làm màn chắn bằng đồng lá khó em định quấn 1 lớp dây đồng để hở 1 đầu, 1 đầu đấu vào dây tiếp đất có được không (lớp dây đồng này không được kín không biết có tác dụng không)
Em bon chen vào đây chút xíu... BACL loại thường (không phải xuyến; và vòng dây sơ cấp (input) nằm ngoài, thứ cấp (output) nằm trong) mà có cọc E gắn ở phía input thì nghĩa là đã có màn chắn tĩnh điện rồi..và cách ly 100% phải không anh?

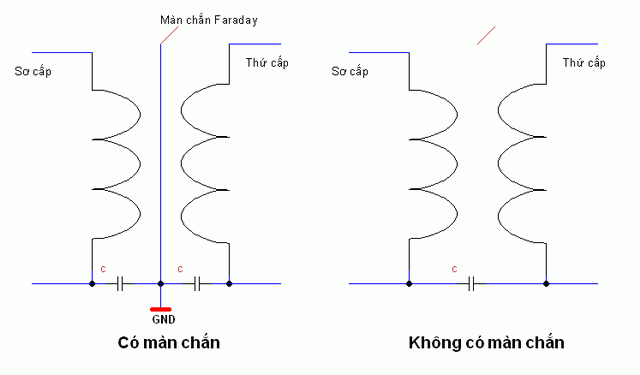

Bác thấy dây điện ra chổ cọc E nằm xen giữa cuộn sơ và thứ là nó. Trước khi nối đất bác dùng đồng hồ đo OHMS để xem màn này có bị rò vào các cuộn sơ và thứ hay không cái đã Màn chắn này được hiểu như hình kèm
Loại bình thường không có, loại nào bác nhìn thấy có cọc để bác đấu tiếp đất mới có màn chắn tĩnh điện
Vậy loại bình thường nó cách ly bằng gì vậy bác? Bác giải thích giúp, vụ này em không rành, trước giờ vẫn nghĩ BACL luôn luôn phải có chắn tĩnh điện chứ.
Một số BA em thấy có cọc E nối từ cuộn dây ra, còn 1 vài loại thì cọc E lấy từ khung lá thép bao quanh cuộn dây (em nói là BA k phải xuyến). Không biết quan sát của em có chính xác k nữa. :?:
Vậy cái màn chắn tĩnh điện thêm vào dùng để làm gì vậy bác? Tăng cường khả năng cách điện giữa sơ và thứ cấp phải không bác?
Không phải để tăng cường khả năng cách điện mà để tăng cường khả năng cách ly nhiễu điện từ cao tần giữa cuộn sơ cấp và thứ cấp . Bác thấy trên một số đầu CD, amly... vỏ máy và khung được mạ đồng mục đích là để tạo lồng chắn Faraday không để nhiễu điện từ cao tần từ môi trường xung quanh ảnh hưởng đến thiết bị bên trong. Còn dây dẫn được bọc giáp bằng vật liệu dẫn điện cũng có tác dụng tương tự...
