Đầu tiên là chuẩn bị kinh phí. Nghiên cứu các schematic khả thi chọn linh kiện theo schematic. Sau đến các bước tiếp nữa.

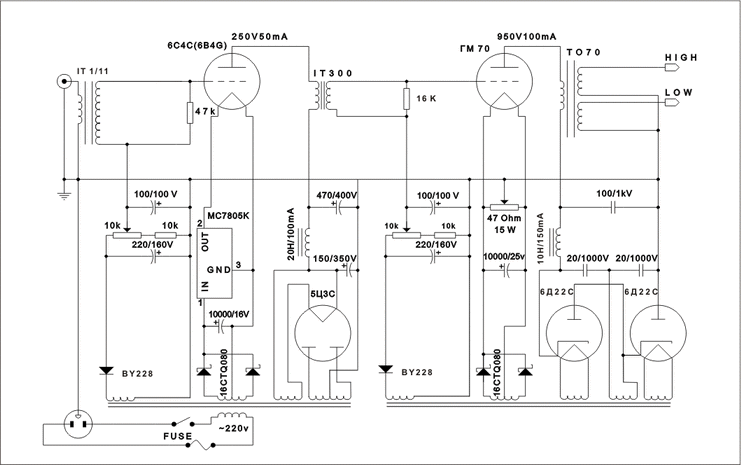

Schematic này Ok( đã làm rồi ), cái khó là hai cái biến áp đầu vào và nối tầng sang GM70 thôi. Nghe tiếng đèn GM70 nói chung và mạch Amp của schematic này thì bọn 300B các loại chấp cả dùng Tango chạy cong cả đuôi - vãi cả tè.
Một mạch vừa tốn biến áp các loại. Và tốn đèn. Mạch này phụ thuộc vào 5 cái biến áp trong đó chỉ có 1 biến áp đơn giản... Còn 3 cái cái nào cũng cơ khó khăn khác nhau. Trong khi những mạch khác chỉ có 1 cục biến áp OPT mà đã vãi tè ra rồi...và nhìn qua mạch thì nó khuếch đại được có công của biến áp rất lớn...
Với sơ đồ của bạn có hai cái biến áp đầu vào, nối tầng đòi hỏi chất lượng rất cao vậy chịu khó kiếm đồ của hãng cho nó đảm bảo thông số về dải âm thanh không có là thiếu dải nọ dải kia nhé. Kể cả con OPT cũng vậy. Còn cục cho cao áp 1000 V thì do áp ra cao, nắn nhân áp nên nếu làm lấy thì chú ý quấn cho cẩn thận và nhất là hai cuộn đốt đèn nắn nên cuốn riêng ra cách điện cẩn thận hai cuộn đó vì hai cuộn đó chênh áp khoảng 500 V đấy cuốn gần, cách điện không khéo thì có thể đánh lửa sẽ xảy ra.. Hai con tụ 20uf/1000V nên thay bằng tụ 47uf hoặc lớn hơn nữa càng tốt vì sợ tụ 20uf tại vị trí đó hơi hẻo quá có thể làm cho mạch nắn điện không ra đủ ~1000V khi máy hoạt động hoặc khi chơi nhạc công suất cao tý thì nó bị tụt quần...
Và máy của bạn cần 6 cục biến áp chất lượng rất cao và chia thành từng cặp rất giống nhau đây nhé.. Khi xông điện chú ý là đường dây vào và ra của từng cặp biến áp đó cũng phải đúng hệt chiều nhau không là khi hoạt động máy sẽ có hai kênh dễ cãi nhau ỏm tỏi đấy...
6c4c lái thì bố đỉnh rồi, lại all DHT. Nhược điểm lớn nhất của mạch trên ở gain V của 6c4c nhỏ nên phải dùng b.a input stepup quá lớn và sẽ rất khó tìm được cặp xform đó. Nếu bác chủ có sẵn ipt 600/80-100k ngon rồi ác sờn thôi.
Bác kiếm cục này trước, có đầy đủ thông số nhé Em thấy khó nhai nhất là con transformer ở trên, còn các cục transformer khác thì cũng không khó nếu bác tìm... đúng người có thể thi công giúp bác. Bác phải yêu cầu người thi công transformer đo quét thự tế trên tải bác nhé Em thấy topic bác tìm ra schematic này có bàn rất nhiều mà... Toàn là những cao thủ cả

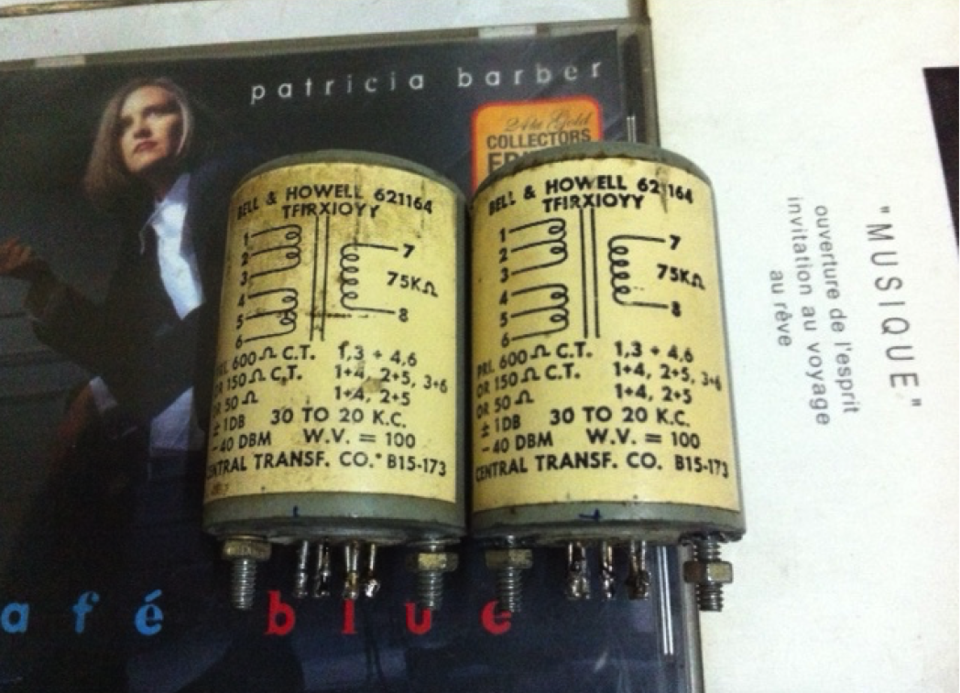

Còn không bác tìm cục giống như em đang có này dùng đỡ Em đang "găm nó" cho dự án VT25 drive 300B của em
Với mạch đèn mà trở kháng vào < hơn 1kom thì nó giống mạch bán dẫn mất rồi... Với cục biến áp này tỷ số là rất lớn (600 ôm+150 ôm)/75 k lưu ý kỹ điều này khi lắp nhé. Vì tỷ số trên là rất lớn nên đòi hỏi biến áp đó phải có chất lượng rất rất cao không có nó sẽ thiếu dải cao rất trầm trọng vì cái giá trị Lx của cuộn thứ...dù nó có là đồ hãng...
Cám ơn bác! Biến áp đầu vào hiện em đang có cặp Sansui a-603 (600-50k) hãng sử dụng trong Amp AU-111 Và đang nhắm cặp Lux 6325x Nickel Alloy (600-60k ct) Nối tầng thì định cân nhắc 2 phương án: choke load + nối tầng tụ, hoặc biến áp nối tầng thì lại phải săn.
Vâng, em cũng đang đọc nhưng muốn lập cái riêng để có những vấn đề thắc mắc cụ thể thì hỏi nó dễ focus vào hơn ạ! Cám ơn bác n!
http://www.jensen-transformers.com/wp-content/uploads/2014/08/jt-115k-e60.pdf Ngon bổ rẻ nhất hiện nay.

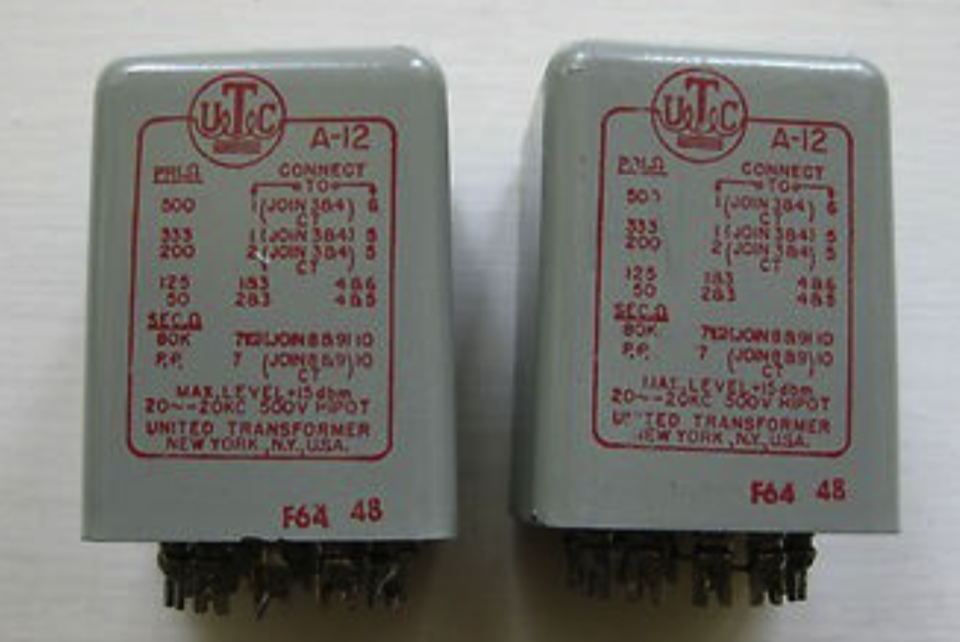

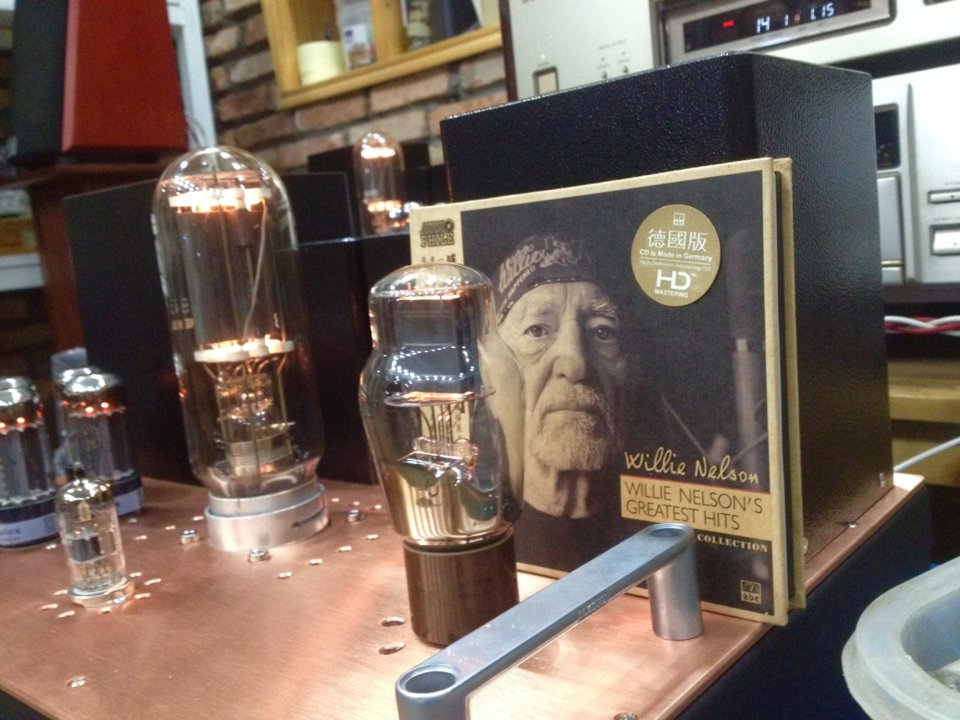

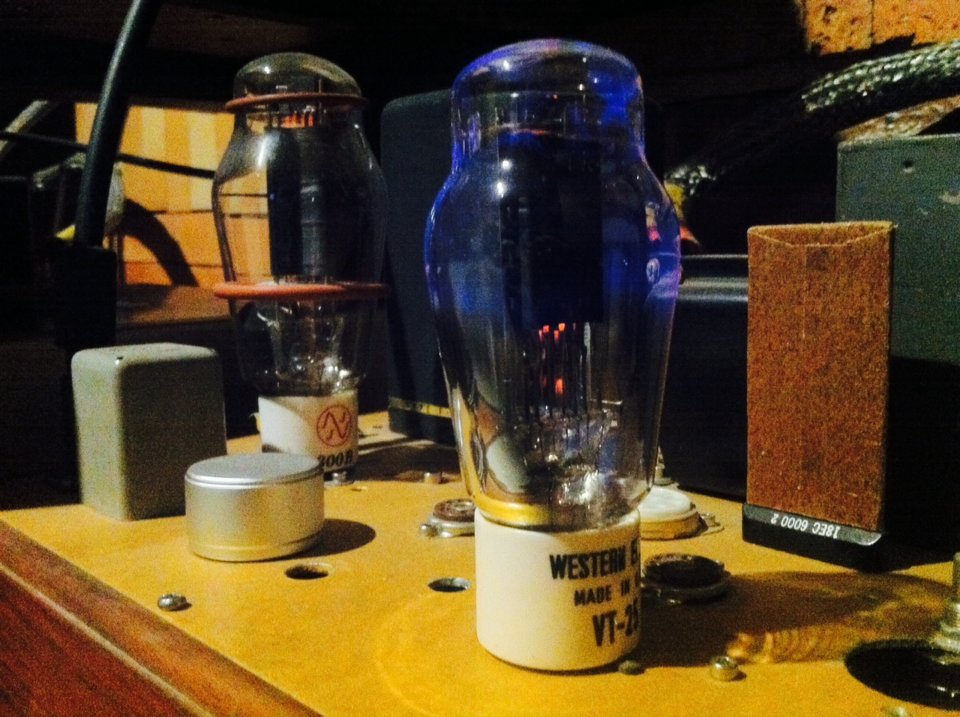

Mình cũng thích phương án này hơn (vừa có chất của cuộn dây vừa có chất của tụ). Băng thông không bị hạn chế của IT nên rất rộng Ví dụ cụ thể: VT 25 drive 300B: in put UTC A12 + VT25 tải choke xuất tụ Ví dụ 2: VT25 drive 845: E88CC + VT25 tải choke, xuất tụ
Cám ơn bác, trước đây em cũng có vọc thử 1 em 300B tải choke, xuất tụ. Thấy cũng ổn và dễ kiếm đồ hơn. Nếu theo p/a này thì lại cũng đang sẵn 1 cặp choke thoát lưới đèn.
- Biến áp đầu vào này chắc gì đã vào việc ngon đâu, vì nó là dùng cho kim MC. - Đèn đóm bây giờ mới chuẩn bị mua trên rao vặt thì bao giờ mới có mà triển khai?
Ối trời, Sumo em chả dám! Mà tính em lại cứ túc tắc thôi ạ. Có buôn bán gì đâu mà phải vội!!! [emoji854]
Với anh em mình thì 3 đến 4 tuần là OK với điều kiện từ quấn các loại biến áp, chassis, lắp, cân chỉnh, nghe ngóng... Với bạn gaultier_guy thì chưa biết cụ thể vì hôm nay mới tìm đèn 6A5, GM70. Còn những những vị “ CÒM dạo “ thì còn lâu, thậm chí đến tết sao Hoả...
Gom đồ cũng vất bác ạ, vì em là dạng tay mơ. Mà quấn là em cũng chịu ạ! Cơ bản là trình độ kém và tài chính hạn hẹp! Và em cũng vưỡn đang có đồ chim chích để chơi tạm
