LIÊN HOAN PRE-AMPLI ĐÈN ĐIỆN TỬ TỰ LẮP NĂM 2011

1 - Viagraless : ( Pre gì tính sau ! )
2 - Diy-lover : Pre Gu-81
3 - pc_chip : Pre 6h30p ?
4 - SixL6 : Pre 6j5
5 - Will : (tính sau luôn)
6 - tcqanh : Pre ( bóng gì để mai tính )
7 - Sinhlk : Pre 3Q5 bóng 5 cực đốt tim trực tiếp cho khỏi đụng hàng
8 - Listen : Pre 6SN7 CF - Túy Quyền.
9 - Macao : Pre 6SL7
10 - hongphong : Pre P410 ( dự bị 27)
11- Tuan Anh : E80CC
12- anhlongtranf: ( Pre gì tính sau ! )
13-tliem: Pre VT71 xuất OPT 600 R
14.quanghao: pre Bí mật
15. Hội AVCF rề 4P1L ver 3
16. cointreau rề chạy pin
17-hkthienthanh: Pre ( báo sau nhá các bác )
18-DJVDK : Pre 6DJ8
19 newpower: Pre đèn bút chì 5676
20 - THUYLT (pre gì đặt tên sau)
Bac THUYLT chê số 19 thì để cho Em



Còn 17 ngày nữa mới tới hạn chốt sổ, nhưng hôm nay đã tròn 20 em dự thi rồi.
Tình hình nóng lên rồi.
Chắc kiểu này chơi luôn 3 ngày 3 đêm, mở cho các cụ đăng ký vô tư. :lol:



Em xin cập nhật lại danh sách các loại bóng mà đã biết cho tới thời điểm này ! Kỳ này bóng đa dạng quá, nhưng hình như thiếu bóng công suất DHA làm pre ?!

2 - Diy-lover : Pre Gu-81
3 - pc_chip : Pre 6h30p ?
4 - SixL6 : Pre 6j5
5 - Will : Pre bóng 26 hoặc 27 Parafeed xuất OPT 600 Ohm
6 - tcqanh : Pre EF86 - 12SL7 hoặc 6922 cathod follower
7 - Sinhlk : Pre 3Q5 bóng 5 cực đốt tim trực tiếp cho khỏi đụng hàng
8 - Listen : Pre 6SN7 CF - Túy Quyền.
9 - Macao : Pre 6SL7
10 - hongphong : Pre P410 ( dự bị 27)
11- Tuan Anh : E80CC
12- anhlongtranf: ( Pre gì tính sau ! )
13-tliem: Pre VT71 xuất OPT 600 R
14.quanghao: pre Bí mật
15. Hội AVCF rề 4P1L ver 3
16. cointreau rề chạy pin
17-hkthienthanh: Pre ( báo sau nhá các bác )
18-DJVDK : Pre 6DJ8
19 newpower: Pre đèn bút chì 5676
20 - THUYLT (pre gì đặt tên sau)



Bác garbolino chậm chân quá, hết suất đăng ký rồi :roll:



Danh sách đã đủ, đã đến thời điểm ... CHÉM.

Mời chủ nhà khai hỏa.



Hờ hờ, em không tham dự chứ không phải chậm chân cụ ơi, cụ thấy quy chế có mỗi 20 em tham dự mờ, con của em nằm trong đội dự bị ứng cứu, giờ chót không đủ 20 em thì con của em mới được đưa lên. Mình nghe của mình nhiều rồi, giờ mình chủ nhà, lấy nghe của khách làm trọng cụ ạh :lol:

Chém ai giờ, chém lão ah, bữa nào xong con Túy quyền hú em tiếng em đem con Vô ảnh cước của em qua rao liêu cái hỉ.



Tại sao có tên gọi là Túy Quyền?

Con pre này bình thường em để nằm xó, có ít nhất 5 lon trong người (em nhắc lại: ít nhất 5 lon) thì em mới lôi nó ra để mần (vừa mần vừa uống tiếp).

Hôm giao lưu, kính đề nghị tổ kỹ thuật đặc biệt ưu ái con này giùm em, chỉ sợ bọt bia làm mất vui thôi. :lol:



1. em gắn thêm 1 con trở 330 Ohms nữa vào R1.

nếu em chỉnh Vout từ 200V lên thành 210 hoặc 220V cho cái bo Salas, thì có phải chỉnh hay lưu ý cái gì không bác ui.

2.

tầng đầu em dùng linh kiện tương tự, trở anode 62K/2w, trở kathode 1.7k / 0.5w, cao áp 200V. chắc là tạm ổn.

tầng 2, em có sẵn linh kiện sau:
- trở anode 10k/ 1w
- trở ghim áp đầu ra, sau tụ xuất là 1.1M
- trở thoát lưới 820k, thay vì dùng 1M. theo em biết là trở này liên quan đến bias âm.
- trở thoát Kathode là 330R/3W.
- cao áp khoảng 210V

bác xem tầng sau có ổn không ? tầng này dòng là bao nhiêu ?

em không dùng trở thoát Katot cho cả hai tầng

bác trả lời liền dùm em nhá. em chuẩn bị đóng điện.

thân,

em QA.



Ơ thế các cụ không để cửa cho tụi em chiến với, HLGA tụi em đang chém gió xem nên "lắp con gì và đi thi con gì" thế mà hết cửa rùi



Hết cửa trước thì mình đi cửa sau cụ ơi, cụ cứ đăng ký đi em sẽ lo lót để gạch tên pre của mấy ông chuyên chém gió ở trên.



Em nghe đâu là hội đồng nghệ thuật còn tuyển thẳng vài thí sinh vào nữa đấy ạ



Các cụ thi làm giề!

Đằng nào thì TDG cũng thắng.
:lol:



em mạnh dạn phá lệ đăng ký luôn vị trí 21: Pre 6H6 :lol:
Được không được gì thì cũng... thể thao thôi các Cụ ạ :mrgreen:



hơ hôm nay rảnh mới vào thì đã hết chổ rồi hic hic , vầy thì làm khán giả thôi



Bác Aficio cứ đăng ký tham gia đi ạ vì theo như thường lệ các cuộc liên hoan hay thi trước đây bao giờ cũng có một tỉ lệ kha khác các thí sinh vì những lý do khách quan không tham gia được vào giờ chót!



vậy thì cho em đăng ký nha , pre .... đang lựa chọn bóng vì nhiều ... quá . chắc là bóng 27

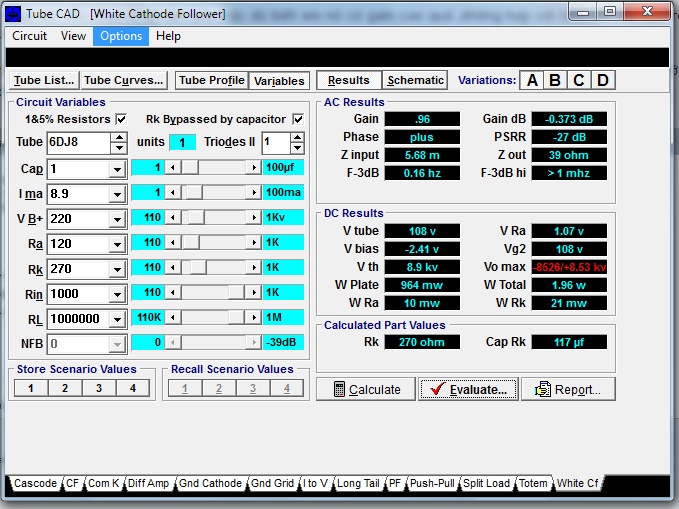

Đây là kết quả em kiểm tra tầng sau của bác ạ!



Tầng đầu em lười nhập đặc tính triod của EF86 vào TubeCAD hay tính tay trên đặc tuyến của em nó quá! Bác nào có đi ngang tính nhanh giúp bác Tcqanh giúp ạ!



bác nhập lại trị số dùm em với. B+ là 210V, trở anode là 100 Ohms, em muốn dòng là 5 mA, không dùng tụ bypass Katot, thì trở Katot là bao nhiêu ạ ?



Con trở anot đó nếu cụ đốc xài thì nó rắc rối lắm đó ợ.

Nó không cần dùng thì chả chết chóc thằng Tây nào và cũng không có ảnh hưởng gì lên mạch phía dưới nhưng nếu cụ dùng thì nó là 1 đường lấy tín hiệu cấp cho đèn dưới,đèn dưới lúc này vừa làm nhiệm vụ gương dòng vừa làm nhiệm vụ khuyếch đại tín hiệu nên cụ phải tính nó là đèn khuyếch đại và bây giờ ngỏ ra là do 2 nữa đèn kéo đẩy với nhau.

Em nhìn thấy gain mạch này cao quá,cụ mà cho nó pút pun nữa thì nó thừa gain,không chừng làm driver cho bóng công suất còn được nữa là.

Để em load cái data bóng EF86 về coi cụ dùng như thế thì gain nó nhiêu rồi em chém tiếp.
:wink:



Ngủ không được em lấy data bóng EF86 về tính giúp cho cụ đốc tờ.



cái mạch của cụ dùng nguồn 210V cho tầng đầu thì:
Va = 105V
Ia = 1.7mA
Ra = 62K(theo giá trị con trở cụ khoe với em)
Vk = 2.55V
Rk = 1.5K
Gain # 80 lần,em nhìn không rỏ lắm nhưng nó rơi vào khoảng này.


Đó là em tính ở chế độ 5 cực.



Chế độ 3 cực như hình cụ thì:


Va = 105V
Ia = 1.7mA
Ra = 62K(theo giá trị con trở cụ khoe với em)
Vk = 2.55V
Rk = 1.5K
Gain # 20 lần.

Cái tầng sau nó không tăng gain nếu con Ra của tầng sau đủ nhỏ hoặc không có,còn nếu cụ có dùng Ra kha khá thì em chưa tính được vì không biết kha khá là bao nhiêu.

Cách tính là cụ tính xem tại anot đèn trên nó là bao nhiêu volt tín hiệu rồi sau đó cho nó vào lưới đèn dưới,lại tính tiếp coi đèn dưới nó khuyếch đại bao nhiêu lần thì ra ngay anot đèn dưới bao nhiêu volt ac.

Nói chung là nó phức tạp lém nên đừng có dùng Ra là tốt nhất,nếu có Ra thì cụ lọc quách AC tại anot đèn trên cho nó xong. :wink:

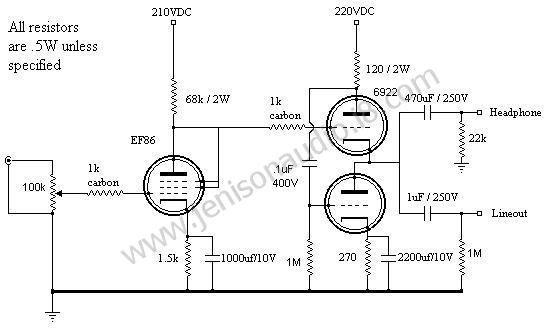

Dưng nếu là em thì em cặp đôi // cái bóng 6922,sau đó xuất anot luôn hoặc quá lắm là em dùng thêm cây EF86 làm buffer xuất catot với tải trở chứ em không đưa cây EF86 lên phía trước như mạch bác sĩ post.



thì em dùng trở Anode có 100 Ohms đó cụ. Rka là 330Ohms. cụ tính xem dòng và áp Katot xem thía nào.



Nếu cụ cần có ngỏ ra:

Va # 110Vdc
Ia = 5mA

Thì

Vk # 3V
Rk = 560R -> 620R,cụ thực nghiệm xem chính xác nó là bao nhiêu.



Em hơi tò mò là tại sao bác lại muốn chạy bóng 6DJ8 ở 5mA? Việc chỉnh lại giá trị dòng thì giá trị trở cathod phải tính lại để sao cho điện thế ở trên anode nửa bóng ở dưới nó vẫn là khoảng 108VDC để có thể nối trực tiếp được với tầng trước! Theo em thì bác cứ để nguyên thế và chạy thử trước đi ạ.

Thay trở anode của nửa đèn trên từ 120 xuống còn 100 em nghĩ không thay đổi nhiều đến chế độ hoạt động của tầng ấy đâu. Sau này nếu thích thì chỉnh lại sau cũng được.



vì em dùng nguồn Salas nên em cần tính toán sao cho dòng ra hợp lý. hiện em setup dòng ra là hơn 20mA.

theo tính sơ bộ thì dòng qua bóng 6922 khoảng 10mA, dòng qua ef86 tầm 1.7 mA. như vậy dòng toàn bộ khoảng 22mA. em dùng trở Katot tầng sau cao hơn mạch nguyên thủy- trở 330R thay vì 270, thì dòng còn 8mA. tổng dòng lúc này tầm nhỏ hơn 20mA chút.

nói chung em đóng điện được rồi... cháy nổ do hàn lộn chân... tính sau :lol:



Ờ,cụ dùng Rk = 330R thì Ia vào khoảng 7.5mA,cụ quất đi rồi tinh chỉnh nó sau. :wink:
