Chào các bác. Mình luôn thích những kiểu mạch kinh điển ,chất lượng cao ,bền bĩ và nhất là dễ DIY.Chuyện mạch đơn giản mà chất lượng âm thanh hàng top là trong tầm tay.Dưới đây mình giới thiệu 1 kiểu mạch tuy không gì mới về kết cấu nhưng chất lượng rất tốt.

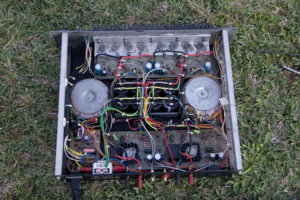

Mạch đã ráp chạy rất tốt hơn 20 năm của bác NDHien. Bác ấy làm rất kỹ có mạch softstart,dùng hẳn 2 con sò TO3 lái relay bảo vệ quá chắc cú,chạy cả 100 năm cũng không hư đâu.

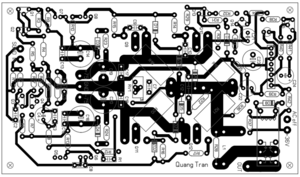

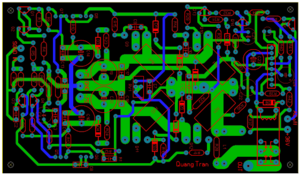

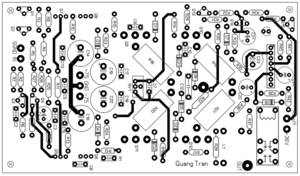

Mạch mình vẽ lại tích hợp mọi thứ cần bảo vệ.Kích thước pcb 80x140mm gắn lên Heatsink phổ thông là 114mmx228mm gọn gàng.Tất cả BJT driver và MOSFET công suất đều nằm dưới Pcb áp lên heatsink.Biến áp quấn như sau :50VAC hay 55VAC đôi,1 cuộn 27VAC đơn để cấp mạch relay và mạch dò AC off.
Bác triển khai đi, dễ tìm linh kiện là em khoái rồi, cho em một bộ em làm cho thằng bạn, nó nhìn LA của em thèm thuồng lắm, mấy lần xin rồi nhưng em không cho, he he.

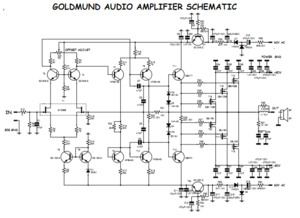

Mấy con này mua chắc khó nên có version của goldmund xài 3 cặp 2sk1058/2sj162.Mạch cũng đơn giản đến không ngờ.

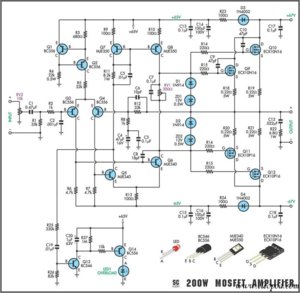

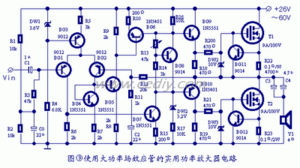

Bộ sưu tập sơ đồ Quá gấu trong tầm DIY của ACE. Đơn giản nữa đi bác ơi. Vài chục năm triều đại bán dẫn đã trôi qua có đến gần 90% những amp đình đám trên thế gian (Amstrong, Heathkit, Bogen, Fisher, Altech, Revox studer, TFK, Tangberd, ITT, Naim, AR....) thuộc về những Model có cấu trúc Complementary Symmetry sử dụng cặp sò đồng chất ở ngõ ra, mặc dù thông số không hề đẹp nhưng âm chất lại vô cùng quyến rũ thậm chí gây nhung nhớ tiêu điều :? cho người nghe; kể cả những Mạch lai IC có cấu trúc này cũng gây hiệu ứng khó hiểu tương tự. Ngược lại , với những amp có cấu trúc cân bằng chạy cặp đèn thuận nghịch có thông số rất đẹp nhưng tính lý thú và gây nghiện lại rất khó khăn. Vài lời chém gió các bác ko nghe được thì đỡ khổ :lol: Mời các bác tham khảo sơ đồ sau :
Sò này có nhiều lắm cụ ạ, đã được match-pair luôn rồi. Các cụ cứ rả mấy cái ampli Goldmund T2500 ra có đầy, tha hồ mà nghịch. :lol: Cụ Mì sả có nhiều mạch quá, em chưa làm xong mạch này cụ đã lòi ra mạch khác rồi.
Đồng ý với cụ, ông Mì sả ác như .... con cá ngác :lol: Bữa chủ nhật kêu ghé em mà sao chờ hoài không thấy vậy cụ. :mrgreen:
Mạch em post đơn giản lắm chẳng có gì gấu cả để anh em DIY tham khảo thôi.Nếu mạch phức tạp thì em cũng có rất nhiều vì hồi trẻ em cũng sung sức lắm.Để em lục cái mạch em làm đồ án môn học cuối năm ba (1986) cho bác xem cực phức tạp tuy rất hay nhưng không thể DIY được.Em vẽ bằng sơn móng tay xấu hoắc.Nó ảnh hưởng rất nhiều công nghệ điện tử thời Xô Viết. Bây giờ có tuổi em quay qua thích các thiết kê Âu Mỹ bởi sự đơn giản và hữu dụng.
Đời em mua được nó chắc cũng rả ra chơi rồi. Mà các bác thấy chỗ nào bán cái nhẫn xuyến đút vào chân con sò không nhỉ!!!
Hế hế, khi nào cụ anode xong nhôm thì em ghé luôn chứ giá xăng như bây giờ mà cụ bảo em ghé đi ghé lại thì giá thành cái ampli nó đội lên mất!
Chưa dám anod cụ ơi, mới đem có 1 bộ đi mà hết 800K, kiểu này chắc phải ốt na chứ chả dám anod :lol: :mrgreen: Kinh quá, giá cả dạo này toàn là .... Lâm Thanh không ah.
Kệ cụ, giá nào thì cụ cũng phải gửi Kim Hằng anode gấp cho em đó nghe. tuần sau em ghé lấy tất cả luôn. Leach amp đang chờ đó.
Con OPA 2134 không xài được hả cụ, cụ có mấy con, chia cho em 1 con nha (con nào chưa đụng tới ấy nhá, đừng đưa con ngủm củ tỏi rồi nha :lol: ) Vụ anode thì cụ yên tâm đi, đợi em lấy hàng về nếu đáng tiền thì em chơi cho cụ luôn, còn không thì .... tìm chỗ khác vậy. :lol:
Chắc em hỏ không đúng chỗ, nhưng cũng bên bán dẫn. Nhờ các cụ tư vấn cho em con MPSA42, con này dùng trong nhiều ampli khủng. Em mua được mấy loại khác nhau, nhưng cũng chưa phân biệt được con thật con giả. Chỉ biết con chân nam châm hút được là con có vẻ giả còn mấy con kia em chịu....
Mạch này có thể nói là tí nưa là giống mạch công suất của gôn mun. Nó làm mạch gần như là không thay đổi gì qua các thế hệ. Chỉ cẩn thận hơn về linh kiện, ổn áp cho tầng khuyếch đại điện áp...vv. Nhưng chung quy nó vẫn dùng con 2N5565 ở đầu vào. Em thấy con 2N5564 có thông số đẹp hơn, cụ thể là cân nhau hơn. Còn các thông số khác như nhau, con 2N5566 kém hơn một chút. Em mua được mấy cặp 2N5565 và 2N5564. Nhưng em dùng con 2N5564 vì chắc là con thật... Bác nào thạo con này em xin tí ý kiến...
Con này Bác Mimosalq có giữ con xịn hôm trước em lấy 12 cặp MPSA42/92 chổ bác ấy Trên NCC part shop có bán 10K/con.
Trên NCC chỉ có con MPSA92 mà ko có con MPSA42 bác ạ. Rất nhiều tiệm chỗ em bán con KSP 42 và 92. Chẳng biết có thật không nữa... linh kiện giờ khó hiểu quá. :mrgreen: Chả trách gì làm giống hệt mà nghe lại.... hay hơn :mrgreen:
Hề hề , con này là hồi tiếp dòng đúng không ạh , em chưa được nghe thử hồi tiếp dòng có khác gì với các loại khác không , nhưng mà nhìn thấy bớt tụ là em khoái ạh , với lại em nghe nói hồi tiếp dòng tiếng bass khá tốt , và dải tần rộng hơn , bền hơn , nói chung là được lăng xê nhìu :mrgreen: , em có MOSFET IRFP450 , ko biết có làm được gì không .
