Vừa rồi em upgrade cặp loa lên 4343B và cũng như những lần trước đây thì việc upgrade thay tụ phân tần đã nằm trong kế hoạch khi đi mua và chọn loa. Theo kinh nghiệm cá nhân xử lý phân tần chắc gần chục cặp loa rồi thì việc thay tụ cho phân tần của loa trên 30 tuổi là cần thiết. Vì vậy, khi mua loa việc kiểm tra củ loa và thùng loa là quan trong nhất, mạch phân tần miễn là không hư hỏng hoặc đấu dây lung lung là được. Việc tháo của loa bass và mid low thì đơn giản nhưng tháo của loa kèn và treble rất khó, nếu không cẩn thận và không biết cách có thể sẽ làm mẻ thùng do 4343 không có nắp phía sau như 4331 hoặc 4344. Vì vậy, nếu không sure thì không nên cố cạy nắp thùng phía trước để tiếp cận hai củ mid high và treble. Nếu muốn dùng đồng hồ đo điện trở thì dải điện trở thuần như sau: Bass: 5.8-6.4ohm Mid low: 6.4-6.8 ohm Mid high: 6.0-6.4 ohm High: 6.0-6.4 ohm Hơi ngoài lề một tý, lúc em mua cặp 4343B của em, trong quá trình kiểm tra thì phát hiện một điều thú vị và em cho là rất may mắn đo là cặp loa (cả hai bên) của em đã được service bên Nhật vào 2014, cả loa bass và mid được certified bởi cùng một dịch vụ trong cùng thời điểm.
Bên dưới là sơ đồ mạch tinh giản mạch phân tần 4343B để biết trị số tụ. Về sơ đồ thì không hoàn toàn đúng cho loa này vì bản chất 4343 là loa biamp (internal - external crossover) chứ không phải biwire. Sơ đồ gốc của phân tần như bên dưới. Khá là phức tạp. Cấu hình mạch đang là internal crossover. Ban đầu nhìn số lượng tụ cũng như trị số thấy hơi choáng. Vì vậy, khi làm em chọn tụ vừa phải. Bên dưới là loại tụ em dùng. 72 muy = em ghép 3 tụ Jantzen bipolar 56 muy cái này các bác lưu ý là mạch thực tế nó ghép 2 cái tụ để đạt 52 muy và 1 cái 4 muy. Cả hai sơ đồ trên không thể hiện việc ghép tụ thực tế trên mạch phân tần zin nên nếu chỉ mua 1 cái 56 muy sẽ không tốt cho lắm. 56 muy em ghép 52 muy Jantzen standard và 3.9 muy Mundorf evo oil 20 muy = ghep 2 tụ bipolar 1, 1.5, 3.9 muy = tụ mundorf evo oil 13.5 muy = ghép 2 tụ 6.8 mundorf evo oil Phần điện trở và dây em skip vì thấy chưa cần thiết. Em cũng thay luôn cái cọc loa để cắm rút cho dễ.
E cùng quan điểm với bác! Dù là loa nào đi nữa thì thay tụ cao cấp hơn cho phân tần thì tiếng sẽ tốt lên rất nhiều :d cũng đã từng thay tụ cho vài cặp loa rồi :d hiện đg xài lgm12x đã thay full tụ thấy khác hẳn. Mà nên kẹp // n tụ hơn là xài 1 tụ (mặc dù giữ nguyên trị số). E đã thay cả dây trong loa lẫn cọc loa luôn [emoji16]
Phần khó nhất chính là tháo cái hộp phân tần ra, do loa nặng nên em để loa đứng luôn thay vì lật nằm ra để thao tác. Cái hộp phân tần nó có 6 con vít, mỗi bên 3 con. 3 con bên phải dễ tháo, 3 con bên trái phí vách thùng rất khó tháo vì nó khuất. Để tháo 3 con bên trái các bác dùng điện thoại, bật chức năng quay phim có flash để soi và định vị tovit để tháo. Hình trên là em đã tháo cái lưới kim loại ra ngoài rồi, tháo 4 con vít là gỡ được tấm lưới kim loại đó ra. Lưu ý là cái hộp phân tần đó khá nặng nên dùng cái hộp gá nó lên trước khi tháo vít. Sau khi tháo được phân tần ra ngoài, cần tháo tiếp 4 cái vít dài ở 4 góc để tháo tiếp một lớp nữa. Cái hộp phân tần này 2 lớp. Lúc tháo ra em mất cả tiếng để mò ra nguyên tắc đi dây vì ở dưới nó đổ keo cứng ngắc và không đọc được trị số cái nào là cái nào. 4 cái tụ phía trên chỉ là một phần nhỏ của cái phân tần thôi. Nếu chỉ thay 4 con tụ này thì chưa đủ. Nhìn đống dây nhợ bên dưới như trái bom hẹn giờ vậy.

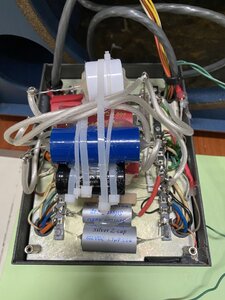

Đầu tiên thay hết 4 cái tụ nhỏ bên trên vì nó đơn giản. Khi xả tụ nên chụp hình trước từng cái một để không hàn nhầm chân.

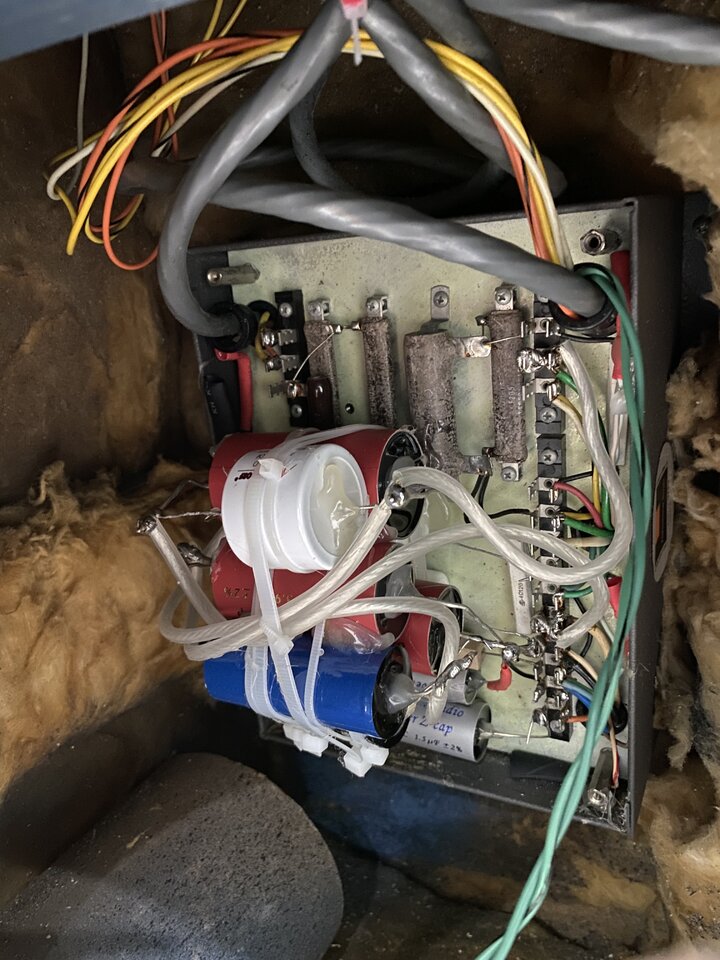

Kế đến là phần khó nhất đó là thay tụ nằm ở dưới mặt phân tần. Do cấu trúc mạch nên phải mò và kéo từng sợ dây điện củ tụ xem nó hàn vô điểm nào và dùng đồng hồ đo để xác định vị trí trên sơ đồ mạch điện. Tụ 20muy
Nhiều dự án được chia sẻ thế này, em thấy diễn đàn lại hay lên rồi đấy, trước làm mấy vụ này hay phải xem diễn đàn Tây. Hóng kết quả!
Sơ đồ bên dưới em lấy trên mạng. Sơ đồ này đúng cho các con tụ trên sơ đồ mạch ngoại trừ cái 20 muy mà em post ở trên. Khi làm, các bác xác định từng con tụ một. kéo dây lên rồi chụp hình, xả dây khỏi điểm hàn rồi dùng đồng hồ đo để confirm. Cái sơ đồ bên dưới trên mạng vẽ sai vị trí mắc tụ xả 20muy. Lúc làm ở bước này thì các bác lưu ý kéo dây tụ đó lên để chắc chắn là gắn đúng. Sau khi hoàn chỉnh thì dùng dây rút nhựa để cố định. Lưu ý chèn tấm cách điện ở những vị trí để tránh bị chạm. Trước khi gắn cái hộp phân tần lại thì nên thử. Việc gắn cái hộp phân tần khó hơn lúc tháo. Nên dùng đồ gá để đỡ hộp phân tần vì nó khá nặng. Sau đó gắn 3 con vít phía ngoài trước. 3 con vít phía trong phài dùng điện thoại để chế độ video có flash để soi đường để gắn. Trước khi gắn cái loa bass vào các bác nên vệ sinh cái selector chuyển mạch internal - external crossover thật kỹ, nó rất quan trọng vì nó ảnh hưởng nhiều đến chất lượng âm thanh đặc biệt là mid high và high.
Kết quả test sau khi gắn. Em test 2 đĩa khác nhau, một đĩa hòa tấu và một đĩa nhạc VN. Hệ thống test: pre luxman C06, Powe luxman M08, CD Cambridge 840C, dây tín hiệu và dây loa inakustik. Cảm nhận đầu tiên tiếng bên loa đã thay tụ sáng hơn một tý, chi tiết tốt hơn, nghe được những dải tần mà bên tụ zin không thể hiện được đặc biệt là ở mid high và high. Ghé tai vào mid low thì tiếng rõ ràng hơn bên tụ zin. Khi nghe nhạc VN thì phía thay tụ tiếng cân bằng các dải, phía tụ zin mid trội hơn nhưng lại cảm giác hơi chói chói so với bên đã thay tụ. Bên thay tụ nghe tiếng mượt và đều hơn, ở những đoạn lên cao không có cảm giác chói như bên tụ zin. Sau khi thay tụ cho hai bên, nghe hòa rất guitar rất hay, tiếng rất sắc sảo, tiếng gảy dây đàn cảm giác được độ căng dây. Em test xem mở nhỏ vào buổi tối như thế nào, thông thường thì em nghe nhỏ, em test đĩa Nguyễn Ánh 9 và Xuân Hảo. Khi mở nhỏ cảm giác vẫn đầy đủ, tiếng bass vẫn hiện diện rõ ràng, bài số 2 đĩa Xuân Hảo thể hiện được tiếc bass thùng thùng rất hay mặc dù mở rất nhỏ. Hiện tại loa em mới burn in được hơn 1 tuần, đến giờ nghe em thấy rất hay rồi. Nghe đĩa Tannoy 3 bài 2 cực kỳ ấn tượng mặc dù mởi mức độ nhỏ. Nói chung là việc thay tụ phân tần cho cặp 4343 này đã làm cặp loa nghe hay hơn nhiều so với trước đây. Có những bài và những đĩa không nghe được bây giờ nghe thấy hay.
Tannoy thay dây bên trong loa đơn giản hơn cái 4343 này. Cái 4343 ngoài việc hộp phân tần rất phức tạp, nó còn liên quan đến Lpad.... Muốn thay dây phải tháo luôn cái nắp trước của cái loa để tháo được dây của loa mid high và lòa treble cũng như xả mối hàn cho Lpad. Nghĩ đến những việc phải làm là ngán lắm rồi nên em nghĩ không cần thiết. Việc thay tụ cho phân tần là qua trọng nhất và ảnh hưởng nhiều nhất.
Bác đầu tư thêm tí nữa cho tụ phần loa bass sẽ hay hơn nhiều đấy. Mỗi tội tụ bass trị số lớn nên hao thóc

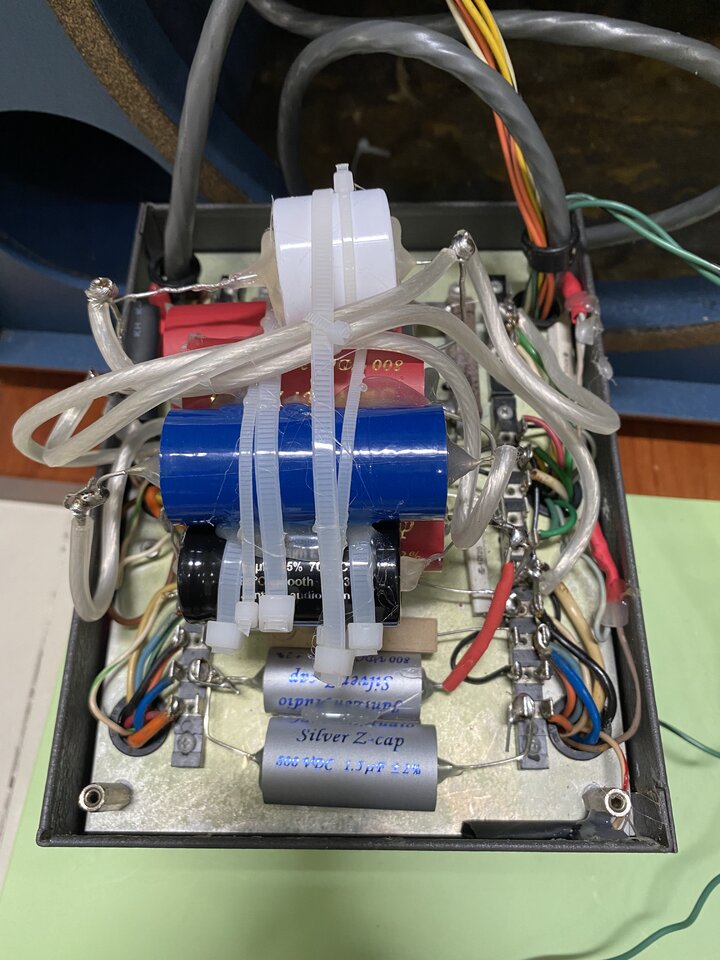

Tuần rồi sắp xếp được thời gian nên thực hiện một vài thử nghiệm cũng như ugrade tiếp loại tụ khác cao cấp hơn. Khi làm thì em làm một bên mục đích để đối chiếu L R. Test trên 4 đĩa quen thuộc hay nghe. Pre Acc 280C + Pow Acc P360. Đầu tiên, một bên em trả một phần cấu hình về zin và chỉ để 4 cái tụ trên mặt là evo oil thôi. Bao gồm như sau: 1 tụ 4 muy evo (song song tụ 52 muy trả lại zin) 1 tụ 1.5 muy evo là tụ xả loa horn 1 tụ 1 muy evo và 1.5 muy evo loa treble Kết quả tiếng có vẻ sáng hơn một tý sau khi trả một phần về zin tuy nhiên có cảm giác không mượt và hơi khô khô. Nguyên do là dải mid low và low giảm đi nên cho cảm giác tiếng sang hơn. Nói chung, nếu tiết kiệm thì chỉ thay 4 cái tụ vàng phía trên là nghe cũng được. Tuy nhiên, do loa cao tiền nên em nghĩ nên đầu tư đúng mức cho nó. Bước kế tiếp em trả hết về zin luôn. Kết quả càm giác tiếng thiếu một số dải âm, mid bass và bass hụt đi đáng kể. Tính sân khấu cũng giảm đáng kể. Nghe guitar thì ok nhưng nghe đĩa Vũ Khanh, Phương Anh thì tiếng khô và bass nông. Nói chung là sau khi trả phân tần về zin thì tiếng nó rất khô vì mid bass và bass hụt đi nhiều. Sau khi thử nghiệm việc trả phân tần về zin và một phần tụ zin để xác nhận sự khác biệt thì em upgrade một số tụ khác cao cấp hơn tụ trước đây em dùng cụ thể như sau: Tụ dẫn tín hiệu chính 56 muy = 47 muy jantzen elko + 4.7 muy jantzen superior Z + 3.9 muy evo oil Tụ dẫn tín hiệu chính 56 muy rất quan trọng vì ở chế độ internal crossover nó là tụ dẫn chính cho mid low, horn và treble. Tụ xả 20 muy dùng jantzen standard xanh Tụ 4 muy và 13.5 muy cho loa horn = 3.9 muy Jantzen superior + 6.8 muy Jantzen superior+6.8 muy evo oil Tụ 1 muy và 1.5 muy cho loa treble dùng tụ jantzen silver z Tụ xả bass 72 muy em để zin vì nó là tụ dầu to đùng và không có dấu hiệu rỏ rỉ, bên ngoài còn sáng bóng. Dùng đồng hồ đo thông số còn chuẩn. Kết quả test L R khác biệt đáng kể, bên tụ tốt cho ra tiếng chi tiết rất tốt, tiếng sắc sảo rõ ràng, bass và mid bass rất tốt. Nói chung nên đầu tư đúng mức cho tụ dẫn tín hiệu. Sau khi upgrade hai bên, nghe đĩa guitar Francis Goya, nghe được cả tiếng móng tay lách tách, lẹc xẹc gảy trên dây đàn.
Sau khi thi công thực tế trên phân tần và tham khảo sơ đồ gốc thì em chỉnh lại cái sơ đồ mạch phân tần cho đúng thực tế. Như bên trên đã đề cập, tụ 56 muy (52muy ghép 4muy) rất quan trọng nên dùng loại tụ tốt và nên ghép tụ. Sơ đồ này là ở chế độ internal crossover. Bên dưới là sơ đồ gốc em lấy trên web.
Chúc mừng bác đã DIY thành công và đã chia sẻ những thông tin bổ ích cho anh em! Việc nâng cấp bộ phân tần cho cặp loa nay là một vấn đề vừa ngại, vừa khó... Đúng là phải có lòng đam mê và kiến thức mới dám thực hiện. Theo em hiểu bác đang đang setup loa dùng chế độ Internal Crossover. Trên thực tế dây đấu vào loa LF một dây có màu xanh ( Green) và một dây màu xanh sọc đen ( Black/Green). Em cứ cho dây back/ green là dây màu Đen theo sơ đồ gốc. Bác cho em hỏi dây màu Xanh có đấu đúng vào cọc thùng loa màu Đỏ không? Dây mầu Đen có đấu đúng vào cọc thùng loa màu Đen không? Và hiện tại dây Xanh và Đen bác đấu vào cọc màu nào trên củ loa LF.
Nó không đấu thẳng vào cọc loa đâu bác mà nó qua cái selector khá loằng ngoằng. Nói chung cái selector đó rắc rối lắm. Ngay trên cái sơ đồ thực tế bác thấy nó qua 3 tầng switch mới đi từ cọc loa đến loa bass. Vì vậy, ngoài việc làm lại phân tần thì việc vệ sinh kỹ cái selector đó rất quan trọng. Vì cái này là internal external crossover chứ không phải là biwire nên khi đấu kiểu "bi wire" thì cái loa bass sẽ là loa toàn dải và phần mid low trở lên sẽ bypass cái tụ 56 muy. Sau khi làm xong em thấy loa này dễ ghép amp, tiếng rất đều từ low đến high và không bị khô. Bass rất tốt và xuống sâu. Trước em ghép C280 P360. Hiện tại em ghép Onkyo A9000R.
Bác có thể xác định được bằng phương pháp đo thông mạch. Từ một đầu dây Xanh với cọc Đỏ của thùng loa, điện trở thuần khoảng 1 ôm là điện trở cuộn cảm thông qua các tiếp điếm thường đóng S1A(2,3) S1A(8,9) và S1B(20,21). Từ đầu dây Đen ( BLK/GRN) với cọc Đen thùng loa thông qua tiếp điểm thường đóng S1A(5,6) và S1B(24,23). Vì cái này là internal external crossover chứ không phải là biwire nên khi đấu kiểu "bi wire" thì cái loa bass sẽ là loa toàn dải và phần mid low trở lên sẽ bypass cái tụ 56 muy.[/QUOTE] Phần này em hiểu, nếu dùng Bi-amp thì cần bộ phân tần ngoài cắt 300Hz/8 ôm cho loa LF và chuyển công tắc về External Crossover Sau khi làm xong em thấy loa này dễ ghép amp, tiếng rất đều từ low đến high và không bị khô. Bass rất tốt và xuống sâu. Em quan tâm đến đấu dây vào loa LF, vì có một chiều đấu dây vào cọc của củ loa LF nghe sẽ tốt hơn. Trước em ghép C280 P360. Hiện tại em ghép Onkyo A9000R.[/QUOTE]
Đúng rồi bác. Hồi trước em tính convert nó từ internal cross thành biwire. Ngồi mò đo thông mạch một hồi thấy mất thời gian và không cần thiết lắm nên em hủy vụ chuyển internal cross thành biwire luôn. Thực ra ngồi mò một hồi cũng xong nhưng vì em không chơi biwire nên thôi. Hiện tại em dùng internal cross thấy OK rồi. Vụ đấu dây trực tiếp loa LF vào cọc thì em chưa thử nhưng hiện tại cặp này không hề thiếu bass, tiếng bass rất sâu. Em mở nhạc nhỏ mà bass vẫn ra đầy đủ. Em đánh bằng P360, Luxman M8 và giờ là Onkyo A9000R đều không có cảm giác thiếu bass.
Đợt vừa rồi bận quá nên giờ mới trao đổi tiếp cùng bác được. Vì bác đã trải nghiệm, có thực tế và đánh giá tốt khả năng trình diễn cặp loa này nên em muốn tìm hiểu thêm. Do đó em vẫn muốn biết hiện tại dây đấu vào cọc của loa bass (LF), dây màu xanh (Green) bác đấu vào cọc loa màu Đỏ hay cọc loa màu Đen. Note: Cọc của loa bass chứ không phải cọc của thùng loa.
Không phải bác nhé. Dây green đấu vào cọc đỏ, green black đấu vào cọc đen. Bác tham khảo thêm link này. http://www.audioheritage.org/vbulle...343-wiring&s=f46f374f64b03a35cd22e348c434ad0e
Thank bác nhé! theo đường dẫn của bác em đọc thấy các bác Tây đấu các dây một màu vào cọc Đỏ, dây hai màu vào cọc Đen. Các loa MF, HF và UHF sẽ đấu ngược với sơ đồ gốc. Hay nói cách khác loa LF đấu ngược pha so với các loa còn lại. Nếu có tiện lúc nào bác DIY thêm gì cho em nó bác để ý tại loa MF dây một màu đấu vào cọc loa màu gì nhé!

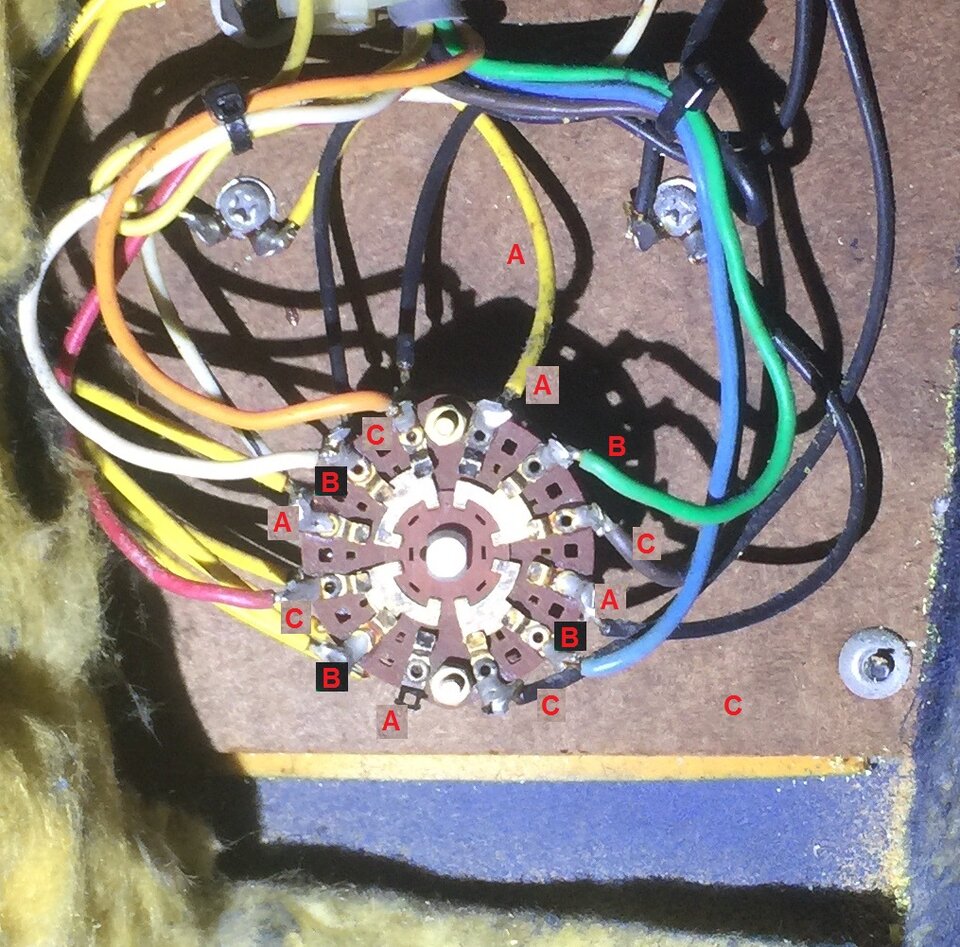

Cặp loa này bác kê cao trên chân loa em nghĩ tiếng còn đẹp nữa. Các bác dùng cặp loa này, nếu tình trạng công tắc xoay tệ quá hoặc thích thì các bác có thể đấu tắt qua công tắc này. Công tắc này có 2 tầng có 6 vị trí (4 vị trí mặt trên và 2 vị trí mặt dưới) chỉ dùng chuyển đổi giữa hai chế độ External Crossover và Internal Crossover tương ứng dây B đấu với A hoặc dây B đấu với C. Để dùng chế độ Internal Crossover thì nhả mối hàn dây B chuyển sang hàn vào dây C tại tất cả các vị trí công tắc xoay. Khi xoay công tắc không còn tác dụng và mặc định ở chế độ Internal Crossover. Sau không thích thì hàn dây B về vị trí cũ.
Đúng đó bác. Nếu xác định chơi lâu dài thì nên xả moi hàn đấu tắt. Nhớ chụp hình lưu lại để biết đường quay về zin. Nếu không thì nên dùng chai xịt vệ sinh mạch điện vệ sinh sạch cái selector này. Nếu loa nào chưa vệ sinh thì sẽ thấy khác hẳn sau khi vệ sinh đó.
