Mua 1 bộ về tháo ra là biết :mrgreen: Bác có thể lấy đồng hồ đo thông mạch kiểm tra xem cái nào nối cái nào, cái nào không nối cái nào. Nếu lỗ ground trên các ổ cắm 3 chấu thông ra cọc ground của AC inlet của cái hộp ổ cắm này mà không thông ra vỏ của hộp ổ cắm và không thông ra cọc ground external trên hộp ổ cắm thì dây ground của dây nguồn vào hộp ổ cắm điện sẽ cấp tiếp địa cho 8 đầu jack nguồn cắm vào ổ này, còn ground external là để tiếp địa cho vỏ hộp ổ cắm xả nhiễu mà thôi. Nếu tất cả chúng thông nhau thì chắc chắn hãng sẽ có cách chống ground loop ở đâu đó ở bên trong hộp ổ cắm hay ở phía ngoài hộp ổ cắm. Nói chung chơi cái này thì bác phải mua cả giải pháp trọn bộ của hãng, chứ không phải chỉ mua 1 thứ về cắm vô một hệ thống được thiết kế khác mà ăn ngay được :lol: Hãng thì không vô tình đâu bác, nó lùa bác vào vòng rồi la lên ah giải pháp mới đầy rồi, mại dzô :mrgreen:
nói vui chứ thắc mắc cái gì là phải mua cái đó sao anh? như thắc mắc con người mẫu 17 tuổi... seo nó đẹp.....nó tươi......quớ vậy. uh!mua đi,.....khám phá ....rồi bóc lịch :lol:
Thưa các bác! Không có gì phức các bác ạ chẳng qua tiếng tây tiếng ta lẫn lộn đâm ra khó hiểu chút thôi. Mình người việt sẽ sử dụng tiếng Việt quy ước là chuẩn nhất ạ. Các bác có nhất trí với em không, còn sau muốn tây nó gọi là gì mình không quan trọng nữa mà chỉ cần ta biết nó đang nói đến cái gì theo ý hiểu của ta. Để an toàn điện cho người sử dụng thì vỏ của thiết bị phải được nối đất. Hệ thống nối đất bao gồm cọc tiếp đất ( tiếp địa ), dây nối từ cọc tiếp đất đến ổ cắm và dây nối từ ổ cắm đến thiết bị gọi là dây nối đất. Để chắc chắc các bác đo cọc đất của thiết bị với vỏ máy đã ok chưa. Phần lớn các thiết bị điện phần ruột thiết bị cách ly điện hoàn toàn với vỏ. Như vậy các bác bác cứ yên tâm sử dụng không còn sợ giật vì thiết bị của các bác đã nối đất vỏ rồi. Thiết bị audio là một trong số ông lằng nhằng đã được tiếp đất rồi vỏ vẫn chưa thấy đủ lại còn muốn kết nối với cọc đất thiết bị để xả ít rác chứ không phải để an toàn vì không ai sờ vào mạch làm gì. Nếu không kết nối thì vẫn hát hò bình thường các bác ạ. Còn kết nối ở đâu trong mạch và thể nào, để đủ để đổ rác còn an toàn cho mạch thiết bị trong khi chẳng may điện chạm ra vỏ, chứ không nối trực tiếp ra .Chính sự kết nối này là vấn đề “ lốp đất” như các bác đề cập. Giải pháp như Bác K là tốt nhất nhiễu sẽ theo đi một đường. Em chỉ phân vân thằng CDP, Pre amp nó có đổ rác không nên bác dừng cắt vội nhé hoặc đổi cho em. Trưa nay em không ngủ để phẫu thuật mấy em này xem sao. Chúc các bác cuối tuần vui vẻ!
@ Bác Cá. Hôm nay mình phải trực ban, nhân thể cua vài dòng thế này: Dây nguồn theo máy có dây tiếp đất và ổ cắm cũng đã được nối đất (Rđ đảm bảo theo quy phạm). Thế là tốt rồi, không cần gì nữa. :lol: Ví dụ với: Akurate DSM. Phía sau của thiết bị ghi: PHONO GROUND - Để kết nối với một thiết bị đầu cuối được tiếp đất. EARTH GROUND - Để kết nối với một thiết bị đầu cuối được nối đất nếu không có nguồn đất có sẵn, hoặc tham gia vào các loại đất của các sản phẩm khác trong hệ thống để cải thiện hiệu suất ở vùng có tiếp đất kém hơn. Chúc cuối tuần vui vẻ.
Chỉ có trải nghiệm cắm rút mới cảm nhận đc sự huyền ảo về chất liệu & kỹ thuật của dây hãng (các loại) mà nguyên lý kỹ thuật truyền dẫn k thể giải thích được. Khi chơi audio mà lấy nguyên lý kỹ thuật cơ bản ra áp dụng thì chỉ lẩn quẩn trong khuôn khổ kỹ thuật, thưởng thức cái thứ âm thanh đúng kỹ thuật mà thôi.
Bác này chỉ được cái...nói đúng quá. Chơi audio là dựa trên trải nghiệm hay thực tế cắm rút cho nó chắc, Không nên hỏi tai sao zậy, vì ngay cả tiến sĩ cở nào cũng bó tay. Mổi hãng họ nghiên cứu và áp dụng riêng cái họ tìm ra, cại miệng họ cũng không nói đâu, chỉ quảng cáo bâng quơ mấy cái công nghệ ảo của họ dựng lên. Nếu dựa vào ba cái lý thuyết vật lý cao cấp hay siêu cấp trong các trường dạy để lý giải thì cũng như dùng súng lục ...bắn chim giời. Chơi audio đừng để bị nhức đầu các bác nhé, ĐỪNG HỎI TAI SAO TÔI...TẨU. Mình nghỉ thế vì mình là dân điện tử chính hiệu đấy.
Đúng với triết lý : " Lý thuyết chỉ là màu xám còn cây đời mãi xanh tươi". Hay nói cách khác là lý thuyết thì khô cứng còn thực tế thì sinh động và phong phú vô cùng.
Có thể amp và dây theo máy của bác được gắn ngược với quy ước thông thường về dây nóng dây nguội ở đầu jack nguồn và AC inlet, nhưng chúng hợp với nhau thành 1 bộ (sai với sai thành đúng, ngược với ngược thành thuận). Dây theo máy cắm vào máy thì OK, đảo với dây nguồn khác thì lòi ra cái ngược. Cái này em bị rồi. Bác phải chỉnh lại cho đúng quy ước thì lắp lẫn dây nguồn nào cũng được.
Qua thực tế sử dụng, Tôi thấy cần phải kiểm tra và chỉnh lại cho chuẩn (theo hướng dẫn sử dụng của nhà sản xuất, theo ký hiệu trên thiết bị...). Chỉ có vậy mới đảm bảo an toàn điện và phát huy được hết tính năng của thiết bị. Hôm đi chợ trời, loanh quanh vài cửa hàng tìm mua một cặp dây nguồn, để cắm cho BACL...nhìn cách đấu dây vào phích cắm, thây cu cháu đấu ngược...góp đôi ý. Nhận được ngay ánh mắt ít thân thiện và một câu hỏi chưa được thiện cảm cho lắm...Bố cũng biết về điện á, tinh tướng Các bác có biết tôi trả lời thế nào không :?: Bố có biết gì về điện đâu, nhưng bố đã tận mắt thấy có thằng như mày bị điện giật té đái ra quần...thì bố nhắc vậy. Cuối cùng nó cũng thấy sai...nhoẻn một nụ cười: Dây của bố xong rồi đấy...cầm tiền cho vào túi cẩn thận, nói thằng bên cạnh trông hàng. Nó nhoẻn một nụ cười, khẽ đập vào cái túi tôi đeo ...con mời bố một chén trà. Nhìn những vết săm vằn vện trên cánh tay...cậu bé chắc cũng chỉ độ tuổi con mình mà ngẫm: Cuộc sống không giống như cuộc đời. Điều quan trọng tôi đã có một cặp dây nguồn mạ bạc, hàng quân sự của DDR chất lượng và một chén trà Thái nóng, thơm cho đỡ khát. Chúc các bác cuối tuần vui vẻ.
Thợ vườn xứ vịt ta đi lắp máy điều hòa cứ gân cổ N là dây nóng, L là dây lạnh/nguội, bố khỉ thằng ngước ngoài khi quy ước nó cũng biết dùng tiếng Việt nhỉ !!! Con lậy bố, L = Line = dây nóng, N = Neutral = dây nguội :mrgreen:

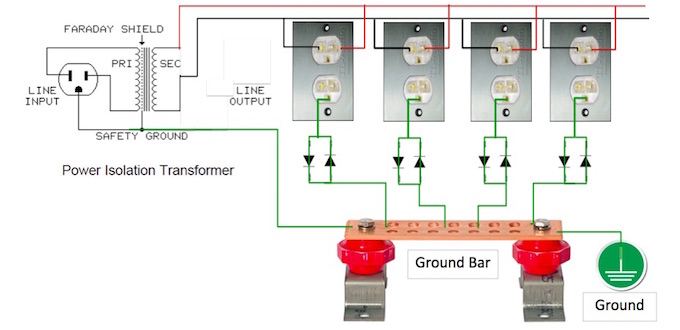

@ Vinh67. Sơ đồ điện cấp nguồn như trên theo mình là chính xác, rất gọn và đẹp. BACL có màn chắn tĩnh điện (lồng Pharaday) và màn chắn này được nối với cực tiếp đất. BACL sẽ có tác dụng chặn nhiễm nhiễu và xả nhiễu xuống đất. P/S. - Chỉ có một hệ tiếp đất duy nhất cho bộ dàn Audio. - không đi tiếp đất vòng tròn, tạo thành loop. - Đi dây tiếp đất hình tia hay đi hình xương cá gì thì tuỳ, nhưng không được tạo thành hình tròn. * BACL của mình cũng được đấu tiếp đất như vậy, có hai cuộn dây thứ cấp 110V riêng biệt (Amply dùng 110V, Pre 220V...). Mình lắp thêm thiết bị chống thấp, cao điện áp, có rơ le dòng cắt nhanh để bảo vệ cho phụ tải. Để chống hiện tượng chập trờn về điện, có mạch đóng trễ thời gian. Có vài lời chia sẻ cho thêm phần bâng luâng khuâng :lol: Hà Nội mưa quá...

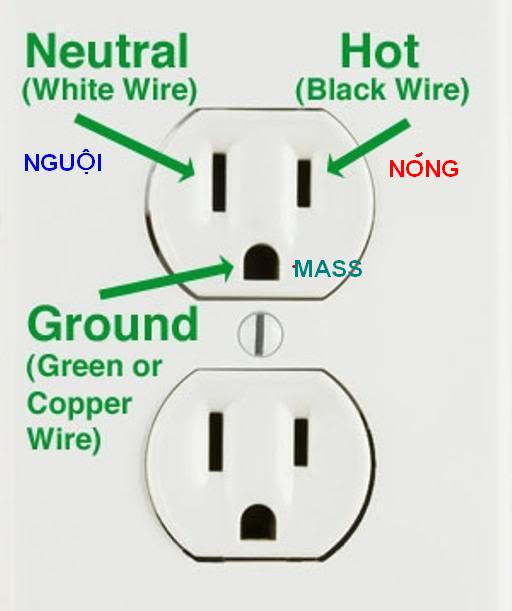

Nhà e bị hiện tượng này bác hoangtrong ạ! Ban đầu ổ 3 chấu nhà e thợ khi xây nhà đấu đúng như hình bác Vinh67 post nhưng khi e cắm ampli vào nó mát đỏ 2 jack RCA và 2 cọc loa, giật "phê" cả người luôn! . E cũng không hiểu ntn (lúc đó em tưởng ampli nhà e bị hỏng nên chút xíu mang ra thợ), sau đó vô tình cắm đảo chân nóng-lạnh thì hết :?: . Vậy là em lại phải đấu lại chân ổ cắm tường (nhìn từ trước mặt vào): chân bên trái (+), bên phải (-), chân dưới (dĩ nhiên là ground). Không biết sau này có bị gì không? Hiện e vẫn dùng dây nguồn rời cắm từ ổ vào BACL của bác Dungaudio thấy không bị mát (mà e nghĩ bác Dũng đấu dây trong BACL phải theo chuẩn như sơ đồ bác Vinh67 post).
Hình trên là chuẩn. Nên dành thời gian đấu lại cho đúng tất cả, cứ để sai sai thành đúng, lâu ngày không còn nhớ nữa, thỉnh thoảng cắm rút lại thì gặp rủi ro. Hoặc giả sau này thanh lý dây, máy ...cho người khác thì lại không hay.
Đấu kiểu này là chuẩn rồi bác. E cũng biết vây. Cho e làm phiền các bác thêm chút ạ: e có ổ cắm isolate bar, khi tắt công tắc tại ổ về "off" thì dùng bút thử điện 2 cực đều đỏ (trừ cực ground)-thậm chí thử ngay chân jack của ổ cắm này tại ổ tường, nhưng khi bật công tắc(đèn công tắc sáng) thì các cực lại bình thường ạ.
Mấy ngày mới vào lại topic, thấy mọi người tham gia rôm rả quá. Từ mát (mass) là của Ăng lô Sắc xông, không phải của Việt Nam ta, đó là từ vay mượn, cũng giống như hàng ngàn từ vay mượn khác mà ta sử dụng hàng ngày vậy. Trên Diễn dàn này, từ Nam chí Bắc mọi người đều gọi là mass cả, chứ không phải nó là từ địa phương, hay của riêng vùng miền nào! Bác không biết thì không nên nói nó là từ địa phương, và cũng đừng khẳng định mass của thiết bị bắt buộc phải nối đất và gọi nó là nối đất nhé, như thế thì nhờ bác đi nối đất giùm các thiết bị AV trên máy bay, trên xe hơi giùm với! VN ta đến thời Ma Ly Căn, thiết bị điện và điện tử mới được nhập khẩu vào nhiều và người VN lúc đó mới biết đến chúng, và cái tên gọi Mass xuất hiện vào lúc này, vì ảnh hưởng của ngôn ngữ Ma Ly Căn, mà ngôn ngữ Ma Ly Căn lại là ngôn ngữ của Ăng lô Sắc xông! Ở tiếng Latin, từ này là Massa, hiện một số nước sd tiếng Latin vẫn gọi nó là Massa! Còn từ "dây nối đất", đây là từ thuần Việt, được gọi thời gian sau này. Thời Phú Lãng Sa, các cụ nhà ta gọi là dây Te, tên chính xác tiếng Tây của nó Terre, còn tiếng Latin là Terra, và đến bây giờ rất nhiều người vẫn gọi là dây Te. Có một số người lại gọi theo từ Hán Việt là dây Tiếp Địa. Thời sau này, ở Bắc Mỹ nguời ta thống nhất gọi nó là Grounding, còn ở châu Âu cũng thống nhất sd từ Earthing, và đưa ra quy chuẩn chung. Gửi các bác tấm hình này, sao các ký hiệu nó không giống nhau, phức tạp quá nhỉ:
Đó không phải là từ đồng âm đâu bác, như em đã giải thích ở trên. Nguyên văn câu nói đúng phải là "điện của cái máy bị chạm ra vỏ mát (mass)", nhưng sau này, người ta nói vắn tắt là "máy chạm mát", hay "máy bị mát điện" , nhưng ai cũng hiểu như nghĩa của câu đầy đủ phía trên. Từ "chạm mát" này nó phổ thông đến nổi người ta cũng trêu chọc những người có đầu óc hơi bị không bình thường là bị "chạm mát" (đồng âm với từ mad).
Cám ơn bác, thiết bị em đề cập đến là hàng hãng bác ạh, chứ không phải loại DIY đâu, lúc nào rảnh, em sẽ post ít hình lên cho các bác xem.
Không biết cao nhân nào đã truyền đạt cho bác vậy? Bác thử nghiệm xem tóc bác có dựng đứng lên không nhé!
E thắc mắc b tí! chỗ chân mass của ổ cắm nối xuống bảng đồng thì đấu ntn b nhỉ?k lẽ mỗi lỗ mass kéo sợi dây nối với bảng đồng?

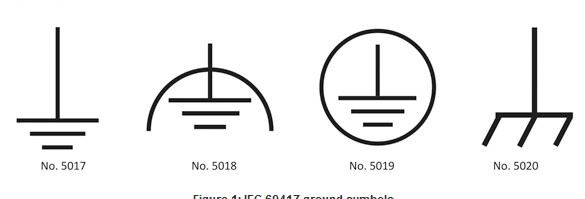

@ Zorro chưa giải thích nghĩa của từ Mass là gì ? Trong bản vẽ về điện Mass có ký hiệu như thế nào ? Nói có sách, mách có chứng, có như vậy mới thuyết phục được bạn đọc, cứ nói đâu đâu… "Từ mát (mass) là của Ăng lô Sắc xông, không phải của Việt Nam ta, đó là từ vay mượn, cũng giống như hàng ngàn từ vay mượn khác mà ta sử dụng hàng ngày vậy. Trên Diễn dàn này, từ Nam chí Bắc mọi người đều gọi là mass cả, chứ không phải nó là từ địa phương, hay của riêng vùng miền nào! Bác không biết thì không nên nói nó là từ địa phương, và cũng đừng khẳng định mass của thiết bị bắt buộc phải nối đất và gọi nó là nối đất nhé, như thế thì nhờ bác đi nối đất giùm các thiết bị AV trên máy bay, trên xe hơi giùm với! VN ta đến thời Ma Ly Căn, thiết bị điện và điện tử mới được nhập khẩu vào nhiều và người VN lúc đó mới biết đến chúng, và cái tên gọi Mass xuất hiện vào lúc này, vì ảnh hưởng của ngôn ngữ Ma Ly Căn, mà ngôn ngữ Ma Ly Căn lại là ngôn ngữ của Ăng lô Sắc xông! Ở tiếng Latin, từ này là Massa, hiện một số nước sd tiếng Latin vẫn gọi nó là Massa!" @ Forum Nguồn điện & Dây nguồn sẽ có thêm sức sống và sự lan tỏa khi có nhiều bạn cùng tham gia và bàn luận hữu ích, chia sẻ những kinh nghiệm Cắm & Rút :lol: Tôi cung cấp một số thông tin sau, để các bạn quan tâm đến Hệ thống Tiếp đất cùng biết. Những Thuật ngữ - giải thích và định nghĩa liên quan cần sáng tỏ, có cơ sở, để không đi vào những tranh luận không cần thiết (dùng những từ ngữ địa phương…thiếu chính xác), làm người đọc khó hiểu… Mass là một ví dụ. TIÊU CHUẨN NGÀNH TCN 68 - 141: 1999 (Bổ sung, sửa đổi) TIẾP ĐẤT CHO CÁC CÔNG TRÌNH VIỄN THÔNG YÊU CẦU KỸ THUẬT Earthing of Telecommunication Plants Technical Requirement NHÀ XUẤT BẢN BƯU ĐIỆN HÀ NỘI, 10 -1999 ... LỜI NÓI ĐẦU Tiêu chuẩn TCN 68- 141: 1999 (soát xét lần 1) được xây dựng trên cơ sở các khuyến nghị của Liên minh Viễn thông Quốc tế ITU-T, có tham khảo tiêu chuẩn Châu Âu và một số tiêu chuẩn, quy phạm của các ngành khác trong nước. Yêu cầu kỹ thuật mạng tiếp đất của trạm viễn thông chủ yếu được xây dựng dựa trên cơ sở khuyến nghị Rec. K27 của ITU-T và tiêu chuẩn ETS.300.253 của Viện tiêu chuẩn Viễn thông châu Âu ETSI. Tiêu chuẩn TCN 68 - 141: 1999 (soát xét lần 1) do Viện Khoa học kỹ thuật Bưu điện (RIPT) soát xét. Nhóm soát xét do KS. Nguyễn Thị Tâm chủ trì với sự tham gia tích cực của các KS. Nguyễn Mậu Xuân, Lê Quốc Tuân và một số cán bộ kỹ thuật khác trong Ngành. Tiêu chuẩn TCN 68 - 141: 1999 (soát xét lần 1) do Vụ Khoa học Công nghệ và Hợp tác Quốc tế đề nghị và được Tổng cục Bưu điện ban hành theo quyết định số 571/ 1999/QĐ-TCBĐ ngày 23 tháng 8 năm 1999 của Tổng cục trưởng Tổng cục Bưu điện. VỤ KHOA HỌC CÔNG NGHỆ VÀ HỢP TÁC QUỐC TẾ TIÊU CHUẨN NGÀNH TIẾP ĐẤT CHO CÁC CÔNG TRÌNH VIỄN THÔNG Earthing of telecommunication plants. 1. Phạm vi áp dụng 1.1 Tiêu chuẩn này nhằm đảm bảo an toàn cho con người, cho thiết bị đồng thời đảm bảo độ tin cậy khai thác của các thiết bị viễn thông. 1.2 Tiêu chuẩn này quy định các yêu cầu về tiếp đất, được dùng làm sở cứ để thiết kế, thi công, nghiệm thu, quản lý các hệ thống tiếp đất cho các công trình thông tin của mạng lưới viễn thông Quốc gia đồng thời làm sở cứ để thiết kế xây dựng các nhà trạm viễn thông. Tiêu chuẩn này thay thế cho tiêu chuẩn TCN 68- 141:1995. 1.3 Mỗi công trình viễn thông phải thực hiện tiếp đất với ba chức năng: - Tiếp đất công tác; - Tiếp đất bảo vệ; - Tiếp đất chống sét. Tùy thuộc vào yêu cầu tiếp đất và đặc điểm của các công trình viễn thông, có thể trang bị một, hai hoặc ba hệ thống tiếp đất để thực hiện các chức năng trên. 2. Thuật ngữ - giải thích và định nghĩa 2.1 Cáp (dây) dẫn đất - A. Ground Conductor Cáp dẫn đất là cáp nối từ tổ tiếp đất đến tấm tiếp đất chính. 2.2 Cửa sổ điểm nối đơn - A. SPC Window (SPCW). Cửa sổ điểm nối đơn là giao diện hoặc là vùng chuyển tiếp giữa một mạng liên kết cách ly và mạng liên kết chung. Kích thước lớn nhất của chúng là 2 m. 2.3 Điểm nối đơn - A. Single Point Connection (SPC). Điểm nối đơn là vị trí duy nhất trong một mạng liên kết cách ly mà ở đó thực hiện nối với mạng liên kết chung. Điểm nối đơn phải có kích thước thích hợp để bảo đảm nối các đường dẫn. 2.4 Điện cực tiếp đất tự nhiên - A. Natural Earth Electrode. Điện cực tiếp đất tự nhiên là các bộ phận dẫn điện của các đường ống, của nhà và công trình tiếp xúc trực tiếp với đất và được sử dụng cho mục đích tiếp đất. 2.5 Điện cực tiếp đất nhân tạo - A. Artificial Earth Electrode. Điện cực tiếp đất nhân tạo là điện cực được sử dụng riêng cho mục đích tiếp đất. Nó là một vật dẫn điện có dạng ống, cọc, tấm, tia nằm ngang... không bọc cách điện ở bên ngoài và được chôn trực tiếp trong đất hoặc tiếp xúc với đất. 2.6 Điện trở suất của đất - A. Soil Resistivity Điện trở suất của đất là điện trở của một khối đất hình lập phương có thể tích bằng 1 m3 khi dòng điện chạy từ mặt này sang mặt đối diện của khối đất. 2.7 Điện trở tiếp đất - A. Earthing Resistance Điện trở tiếp đất là điện trở đối với dòng điện truyền lan từ các điện cực tiếp đất, kể cả dây nối các điện cực. 2.8 Điện trở tiếp đất xung - A. Surge (impulse) Earthing (Grounding) Impedance Điện trở tiếp đất xung là điện trở tiếp đất của một hệ thống tiếp đất đối với dòng xung. (còn nữa). Xin cảm ơn các bạn đọc đã quan tâm.
