Em lại có chuyện này của BACL liên quan đến nguồn điện nên em post vào topic này : - Bạn Em có 1 cục BACL xuyến Plitron , đầu vào 230v và các đầu ra 220V , 120V và 100V , có đủ các đầu dây ra cho các điện thế tương ứng .Thế thì để ra được các điện thế này thì ta chỉ đơn giản đấu như sau ra ổ cắm : 220V : dây 220v + dây 0v ( dây N ) 120V : dây 120v + dây 0v (dây N ) 100V : dây 100v + dây 0v ( dây N ) Ngoài cách đấu này có còn cách đấu dây nào khác không các Bác ? Em hỏi như thế này vì khi bạn Em mang cho một shop làm BACL , họ đấu khác đi nhưng cũng ra đủ các cấp điện áp : 220V : cũng như cách trên 120V : dây 220V + dây 100V 100V : dây 220V + dây 120V Cách đấu này Em thấy dù điện thế đầu vào có thay đổi tăng giãm thì điện thế đầu ra không thay đổi nhiều Các Bác có thể cho Em biết cách đấu nào đúng và hiệu quả hơn Cám ơn
Em mua ở đây bác ạ, đang loay hoay bác ạ https://linhkienloadai.vn/products/cuon-cam-litz-0-2mh-solen
2 cách đấu như nhau thôi bác oi; Nhưng có 1 vấn đề thế này: Nếu bác có 2 ổ ra 100v / 110v; thì ổ thứ nhất bác đấu theo cách 1; ổ thứ 2 bác đấu theo cách 2. Mục tiêu ở đây là gì? đó là cân bằng tải trên toàn cuộn dây thứ cấp. Bản thân cuộn thứ cấp có 1 điện trở thuần, là tác nhân sinh nhiệt. Nếu bác đấu cả 2 cái ổ 100v / 110v song song vào theo cách 1 hoặc 2 => khi cắm 2 thiết bị sẽ nặng tải cho 1 cuộn.

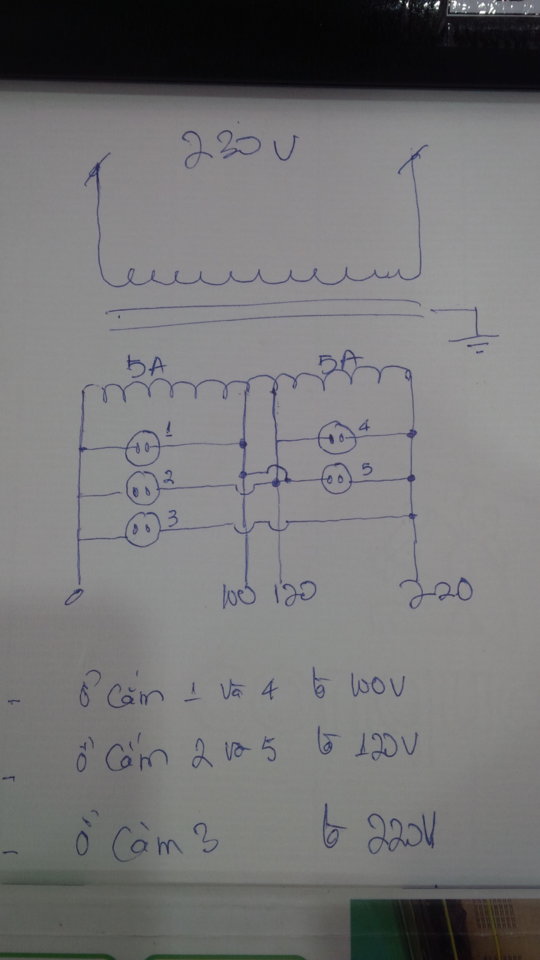

Đây là 2 cách đấu dây cho ra ổ cắm mà kiểu nào cũng được cả. Nếu công suất bacl lớn hơn nhiều so với tải tầm 50% thì đừng quan tâm kiểu đấu nào cả...cứ phù hợp điện áp là "chơi". Nhưng tại sao có cách 2 là vì có thể do bacl này công suất không lớn hơn so với tải nên người ta phải tận dụng luôn phần "bên kia". Bác xem sơ đồ sẽ hiểu ngay. NÓi theo dân dã là đèo bồng luôn bà bên kia. Ổ cắm 1 và 4 được phép là 5A thì khi tải mà lên tới 4A thì ta bắt buộc phải sang ổ khác chứ không thể cắm chung. Câu cuối của bác là đính chính chút nguyên nhân là do khớp tải nên có hiện tượng sụt áp chứ kiểu đấu này không có chức năng "ổn áp". Bác xem/
E có việc này nhờ các bác chỉ giúp: e có 2 cục bacl, cục 1 có đường điện ra 220v; cục 2 có đường điện ra 100v, các bác cho e hỏi e muốn đấu đường 220v của bacl1 + đường 100v của bacl2 để lấy điện 120v có được không ạ. Xin cám ơn các bác.
Chính xác là ra 120 V được. Nếu đấu cùng pha sẽ ra 220 + 100 = 320 V, ngược pha sẽ tra 220 - 100 = 120 V. Cách đấu ra 120 V này ít khi dùng vì không khác gì đào ao để xây nhà nổi. Nhưng nếu trong tình huống cần thiết mà chưa có biến áp ra 120 V thì cũng dùng đc, chẳng sao.
Không ! Truớc kia do cần áp theo ý muốn mà không có nên tôi hay dùng cách này, vừa song song vừa nối tiếp...miễn sao ra đúng áp mình cần/ Đuơng nhiên trong quá trình thao tác đấu nối thì không tránh hỏi sự nhầm lẫn hoặc do chưa xác định cực tính cuộn dây ( nghĩa là khi đấu nối biến áp thì cần phải xác định cực tính cuộn dây... điểm đầu và điểm cuối ) Kết quả là Mcb nhảy ( thuờng thì khi thao tác tôi đều gắn truớc đó là Mcb để ngắt khi có chuyện ). Chỉ khi nào đấu đúng cực thì Mcb sẽ không nhảy. Kết luận khi đấu nghịch thì dòng tăng rất nhiều. Đó là thực tế. Lý thuyết. Khi đấu các biến áp lại với nhau thì đúng là không có liên quan về mạch từ, từ thông...Nhưng cuộn sơ vẫn đấu song song với nhau và cùng cấp nguồn nên nó có liên quan về "cực tính" chiều ở đầu ra.( cảm ứng từ các vòng dây quấn ). Vì thế khi đấu nguợc cuộn dây thì sẽ có hiện tuợng triệt tiêu và dẫn đến Dòng tăng cao-cái này gọi là Sự Cố Điện. Kết luận là không nên đấu kiểu này. Bác duyên38 cứ thử xem và đây là hình ảnh minh họa sơ sơ ( copy ).
Cám ơn các bác đã tư vấn giúp đỡ cho e, chắc phương án này e phải dừng vì mù tịt về kỹ thuật mà điện thì không thể đùa được. Nhân tiện e nhờ các bác tư vấn giúp e việc nữa ạ. Cục bacl Rcore của e có 3 đường điện ra 100v, 110v và 220v, trong đó: * N1+220v ~ 220v (1) * N1+110v ~ 110v (2) * N2+100v ~ 100v (3). Đường ra 100v này có 2 dây nóng và nguội nhưng e ko xác định đc bằng bút thử điện. - E muốn nhờ các bác chỉ giúp e cách lấy ra điện 120v giữa (1) & (3) vì e đã thử hết các cách đấu mà ko sao lấy đc nguồn điện như ý muốn.
bạn kiếm cái biến áp chỉnh tay được điện ra theo nhiều nấc. Làm đầu vào theo ý mình. Còn BACL thì đấu theo kiểu điện vào bằng điện ra là đơn giản nhất. (là đường ra 220V hiện giờ của bạn).
Đơn giản bác ra mua đồng hồ đo cắm đo 3s là xong! E cũng phải trang bị vài thứ để phục vụ công tác audio. Thân
Vấn đề là đấu giữa (1)&(2) thì không có vấn đề gì nhưng e lấy 220v của (1) thử với cả 1 trong 2 dây của (3) thì ko thấy có điện, mong các bác giải thích giúp hộ e.
Em nghi cục bacl của bác có 3 cuộn dây, 1 vào và 2 ra, trong đó có 1 cuộn ra 220 và 110 còn cuộn kia ra 100. Cuộn 100 thử bằng bút thử không đỏ thì có khả năng cuộn này đứt dây rồi Bác nên lấy đồng đo thì chính xác hơn
Bác lấy đồng hồ đo ôm, hoặc đo điện cảm xác định sơ đồ của biến áp đã thì mới tính đc cách ghép
@duyen38 Đây là sơ đồ dây quấn bacl của b. Tôi có thắc mắc là b đã thử nghiệm hết rồi vậy trong quá trình tự đấu dây b thấy ntn. B nhìn sẽ hiểu là có thể ra 120V được hay không nhé. Hiện giờ tôi thấy không thể, ah bài post truớc tôi quên một chi tiết là ngoài điện áp ra còn phải kích thước cuộn dây đó nghĩa là công suất phải bằng hoặc tương đương với cuộn ghép với nó.
E đã cắm thử đồng hồ đo cuộn 100, cuộn 220v và 110v thì thấy vẫn hoạt động bt, ghép thử cuộn 220v với 110v ra ~110v nhưng khi ghép với 1 trong 2 đầu bên cuộn 100 thì ko cho kết quả gì bác ah.
Vâng e cũng đang phân vân ở phần này vì công suất của 2 cuộn dây là ko tương đương nhau. Cuộn 220v cs nhỏ còn cuộn 100v cs lớn hơn ạ, trong trường hợp này nếu ghép đc thì cs ko biết tính như thế nào a.
@duyen38 Chuyện nhỏ. Tôi cần b đưa ra yêu cầu cụ thể ví dụ công suất và điện áp mong muốn trừ vụ 120V. Ngoài ra hình thức của các mối dây ra để đoán công suất cuộn. Nếu như mất tem. Theo tôi thì chỉ có cách làm tăng cường cho phần 100V mà thôi. Không thể toàn vẹn hết.
Ngược chiều cuộn dây. Áp=0, ampe cực đại. Đấu đúng thì êm, đấu sai là sự cố do nghịch từ thông. Muốn áp cao thì nối tiếp, đầu cuộn này nối cuối cuộn kia. Muốn công suất tăng thì đấu song song, đầu cuộn này nối đầu cuộn kia, cuối cũng zậy. Chú ý là cần công suất cuộn phải tương đồng.
Cám ơn bác đã nhiệt tình giúp đỡ. Thực tế là e đã lấy đc điện ra ~ 120v ở cuộn 220 và 110v nhưng vì cs của bacl nhỏ nên trong quá trình sử dụng có tiếng ù nhẹ phát ra từ bacl nên mới nghĩ cách tận dụng cs của cuộn có đừơng 100v bác ah và đến đây thì tắc ạ.
