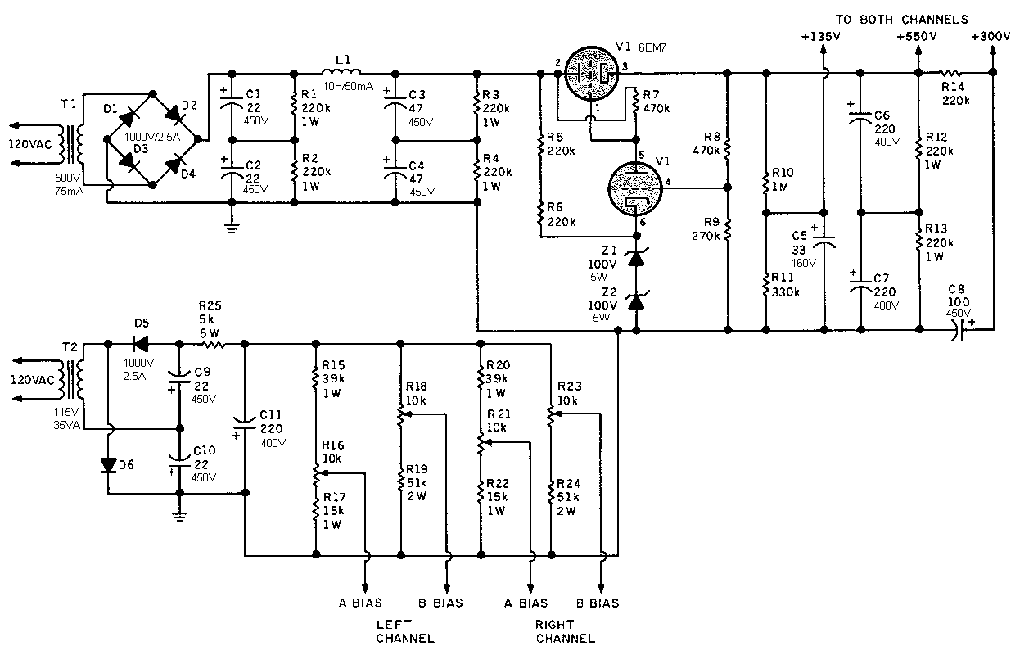

Chào các bác. Em là dân lơ tơ mơ, không biết về điện tử nhung lại thích lọ mọ, em chỉ biết đọc sơ qua về sơ đồ và nhận dạng được 1 số linh kiện cơ bản. Nhờ các cao thủ võ lâm ra tay giúp đỡ em với, các bác bớt chút thời gian xem mấy cái mạch nguồn này và giải thích giùm em với ạ. - cái biến áp này T1, T2 pre là ?V/?ma - nắn bằng cầu diod thì D1,.., D4 sử dụng loại diod nào (ký hiệu), có thể thay nắn bằng tube được không? tube nào? - tube V1: 6EM7 là tube gì (có thông dụng không)? có thể thay thế bằng loại tube nào thông dụng hơn? - D5,D6 là loại gì? có thay bằng tube được không? - Z1,Z2 để làm gì? sử dụng loại nào (ký hiệu)
He he topic của bác yêu cầu cao thủ trả lời thì em chịu rồi.... Tuy nhiên em xin có í nhỏ thế này : 1- cái biến áp cuộn sơ 120V, thứ 500V/75mA 2- Diode nào cũng được miễn là thỏa được đk : chịu dòng 2.5A, áp ngược 1000V ( bạn có thể ra nhật tảo mua loại RU4C ) 3- thay bằng tube cũng được nhưng khó lắm, tốt nhất để nguyên 4 D5, D6 có thể thay bằng đèn nắn thông thường như 5Y3... nhưng tốt nhất đừng thay.( RU4M là OK ) 5- Z1, Z2 là diode Zener, bác ra chợ hỏi mua Zener 100V ( nhưng 90% khả năng là .... không có ) Dù chưa thấy phần mạch chính, nhưng em có cảm giác mạch điện khá phức tạp, nếu bác thật sự chưa có kinh nghiệm về đèn thì nên thử trước với các mạch đơn giản hơn. Thân mến. :lol: :lol:

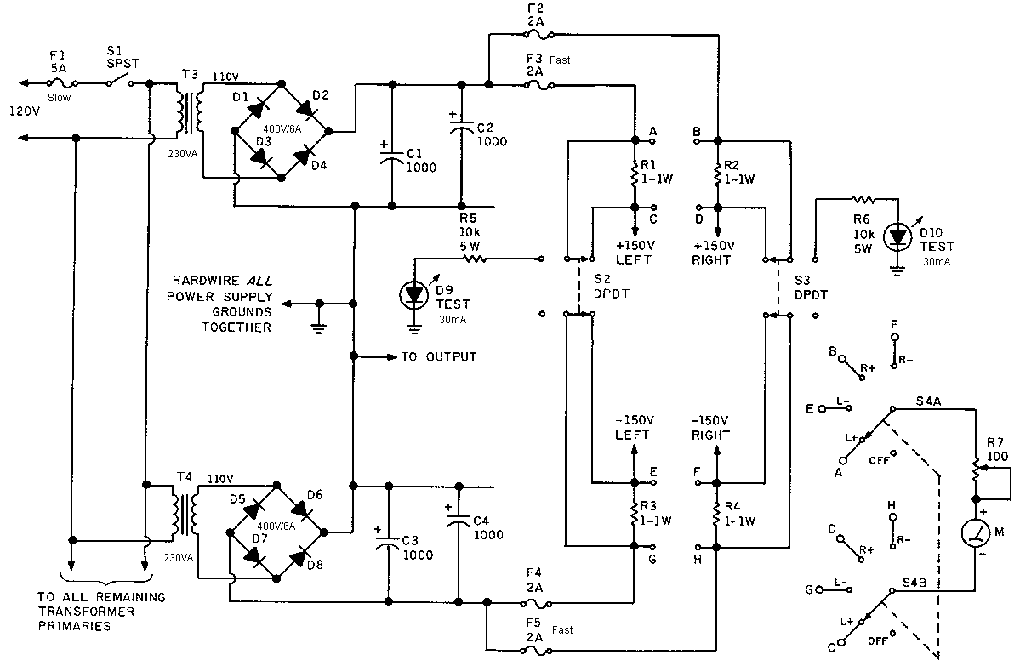

Tiếp cái ạ. - cái biến áp này T3, T4 pre là ?V/?ma - nắn bằng cầu diod thì D1,.., D4 và D5,...D8 sử dụng loại diod nào (ký hiệu), có thể thay nắn bằng tube được không? tube nào? - D9, D10 để làm gì? dùng loại nào? - Mấy cái S1,...S4A, S4B để làm gì?sử dụng loại nào? - R1, R2, .. 1 số chư có trị số các bác phán hộ em 1 câu với ạ. - M là cái gì? dùng để làm gì? sử dụng loại nào?
Cám ơn bác Via ạ. em định làm cái này ạ, nhưng chưa biết gì nhiều mong bác chỉ giáo. (cái này là em search trên google của bon khoai tây nó làm ạ)
Lần theo cái picture bác Ngu_ngo đưa lên thì tình cờ em thấy cái trang: http://www.jacmusic.com Các bác vào TechCorner ở dưới, vô thiên lủng thứ để nghịch.
Bác xxx ngo oi, trên sơ đồ của bác có ghi đầy đủ trị số Volt của biến áp rồi còn gì ? các diode thì cứ chọn loại có áp/dòng chịu đựng tối đa ghi trên sơ đồ. Mấy cái công tắc S1, S2 là công tắc xoay 5 đôi tiếp điểm có bán tại chợ NT. - Điện trở R1,2 là 1 ôm, 1 wát. M là volt kế. Sau khi xem sơ đồ mạch thì em thấy không nên thay các diode bằng đèn vì dòng cho mạch OTL khá lớn, đèn nắn thông thường không đáp ứng được. bác cứ xài bán dẫn cho nó dễ. Thú thực với bác trình độ em chưa đủ để làm cái mạch trên nên xin nhường cho các bác khác tiếp tục ạ. Xin cảm ơn.
huhu, tội em quá . trình độ thượng thừa võ lâm như bác mà bảo chịu thì chắc em bó tay rùi. thôi đi kiếm cái nào dễ dễ hơn để làm vây. Em cung cám ơn vì sự nhiệt tình của bác ạ. Thank
Công nhận cha này nhiều chiện thiệt, lão nạp còn đang nghiên cứu làm OTL nhưng chưa xong thì sao dám huyên thuyên được ?, đợi chừng nào cái dự án hoàn tất thì lão sẽ nổ tới bến luôn. Đang cố gắng trước Xmas. @xxx-ngo, bác đừng buồn, cứ lo tập trung linh kiện trước, nếu chưa có ai giúp bác thì xin đợi em chừng tháng nữa em làm xong cái giống giống vậy rồi anh em ta cùng bàn tiếp. Nhớ khi xưa giang hồ có lão thiền sư khô Trúc, người khô đét vì "quá giới ", đến nổi tay chân run lẩy bẩy mà còn làm được 845 thì mấy cái OTL này em tin bác cũng làm được.
Đừng nói là phải đợi ông già Noel tới giúp sức hay tặng quà nhé vì ông già Noel là ngừoi không đi tu làm biếng ghé thiền viện lắm Thôi SPAM thế đủ roài. Bây giờ nổ lại truyện OTL của bác xxx-ngo đây. Cái mạch OTL này là nguyên là thiết kế của xưa cũng là 1 ông bạn (bè) già của em. Ổng bây giờ đương giữ 1 tác quyền 1 thiết kế về OTL (sau hơn 30 năm mới có 1 tác quyền về tube OTL) và cái mạch bác đang post lên là mạch khi xưa của ổng mặc dù âm thanh khá hay nhưng còn bị nhiều trục trặc về kỹ thuật lắm. Sau này ổng thiết kế và tác quyền 1 mạch khác hoàn toàn khác và độc đáo hơn nhiều và không xử dụng bóng 6AS7GA. Bác có thể dùng bóng anh Hai 6H13C cho mạch này thì sẽ ổn định hơn nhưng ngược lại chất tiếng lại không ngọt ngào bằng bóng 6AS7GA. Ổng thiết kế mạch phần nguồn rất phức tạp là có lý do. Nếu bác mới bắt đầu ráp mạch Tube thì nên kiếm mạch khác đơn giản hơn nhất là phần nguồn.
Cám ơn các bác đã tận tình chỉ giáo cho em. Thôi em sẽ kiếm cái nào hợp với sức mình hơn, luc đó em lại quấy quả các bác ạ. Thank bác Via và bác Dê nhiều ạ.
