Phần mềm thiết kế OPT Ver 3.2.2

Mới có phần mềm tính toán, thiết kế OPT Version 3.2.2. Mời các bác download tại đây:
http://www.dissident-audio.com/OPT_da/Page.html



Tuyệt quá anh Nguyenstyle ơi!



Bác Xì Tin đã tính thử cái OPT cho Võ Sĩ GM-100 chưa vậy để còn bắt tay vào làm chứ nhể?

120Wrms
2.5k/6
500mA

Em mong kết quả của bác lắm đấy



Zê huynh ơi! Vụ OPT cho Võ Sĩ hơi bị nan giải ở chỗ........không có lõi. Mà tìm được lõi cũ thì cũng hú họa vì ở quê em chả biết nhờ ai đo hộ từ thẩm...hix biết đường nào mà lần đây
Theo thông số Zê huynh cung cấp thì cục OPT cho ông Võ sĩ này phải to bằng chồng CD, nặng cỡ 15Kg đấy nhỉ :shock:
Môn cách điện chắc xong 1 lớp em phải quét 1 lượt nước thủy tinh, chờ khô lót giấy cách điện rồi mới quấn lớp tiếp theo chứ chả chơi, cao áp như thế ...hãi lắm :shock:
Mà cái vụ phần mềm này em cũng mù mờ cách sử dụng lắm Có bác nào chỉ qua hộ em 1 tý được không, chứ một số từ ở trên đấy em không hiểu.



Không đến nỗi trầm trọng đến thế chứ nhỉ.
Cái OPT cho cái GM100 the Dzê em tính toán có thể khiêm tốn nói là nó còn an toàn hơn mấy cái OPT cho mấy cục Sumo 845, 211 và GM70 nữa đấy. Vì chạy đến dòng 500mA nên đường kính dây đã khá to có lớp cách điện trên 2500V. Mà theo thiết kế thì cái OPT biến thiên đến 2200V là tối đa (tất nhiên là phải có gắn tải) nên dây emay kích thước này có đủ độ cách điện an toàn. Cuộc thi Sumo vừa rồi các bác trở về nhà an toàn không có ai phơi xác tại mặt trận thì không phải lo gì đến cái OPT GM-100 này cả.

Nếu kinh tế cho phép thì bác cứ chơi đại có Fe nào chơi Fe đấy. 15kg vừa tới mức rồi đấy vì 13kg đã cho 75W rồi. Tất nhiên vì Fe dzời đẻ nên quấn to hơn 1 chút cũng không sao.



Bác Xì tin là rất hay cầu toàn,
động viên mãi mà vẫn không dám làm PêTê

Làm đi chứ còn gì nữa bác, từ thẩm từ thiếc gì, nếu không đo được thì ta "giả thiết". Gớm làm bao nhiêu chuyện to tát mà người ta còn giả thiết số liệu đầu vào được cơ mà.

Còn cái chuyện phần mềm: MUỖI có từ gì không hiểu chỉ cần hỏi 2 cụ dê (Dzê hoặc Bạch Dê) là xong :lol:



Bạch Dê là ai? Aries à?

Cụ Dz thì khỏi bàn rồi. Còn nếu có nhu cầu alo trực tiếp thì tham khảo list này nhé: Teablue, Kientubeaudio, Hamcq, Bacuc, Tyro..... :lol:



các bác có thể tới đà nẵng
444 lê duẩn mà hỏi độ từ thẩm



tiện thể các bác nào biết cách sữ dụng phần mềm tính opt
thì po lên cho mọi người cùng sữ dụng nha



Chơi Fe lưỡi 44.5, dầy 14cm , quấn 11 nhóm lớp 5pri; 6Sec (phần mềm trên không tính được)



Xem ra nếu có lưỡi rộng hơn coi bộ dễ quấn hơn rồi.



Ui, tiết diện lõi lên tới 62- 63 cơ ạ..... :shock: Ặc ặc quả này cự nan giải đây, kiếm được Fe lưỡi 55 thì ổn hơn bác nhỉ. :shock:



Kẹt là bác đường xa ướt mưa chứ mấy hàng cùng cốc đi kiếm biến thế lại là ở tửu quán ví dụ như ... Túy Tiên Lầu. Nghe đồn tửu quán này bán luôn cả rượu 100 độ (tương đương với 100W) hay còn gọi là Hồi Xuân tửu đấy



Bây giờ em mà có FE 55 em cũng không dùng . Cứ tăng chiều dầy lớp FE để giảm số vòng .



Qua TQ gần hơn, mà có thể mua được FE được xử lí nhiệt sẵn. Vừa rồi được tặng vài chục Kg dùng thử , tiếc chỉ có loại EI 108



Đây là chí lý vì Khựa là lò sx Fe M6 với số lượng đứng 5 hạng đầu. Tuy chất lượng chưa bằng đồ tốt nhất của đế quốc nhưng được cái rẻ và chất lượng cũng thuộc loại đỉnh cao.



Tình hình rất là tình hình.... Các bác có biết cái web nào của anh Ba bán FE đó không cho em xin cái link với. :?



Vụ tính toán này chìm quá nhỉ?
Đã có bác nào nghiên cứu thử phần mềm này chưa? Hướng dẫn cho bọn em theo với.



Quyết tâm làm quả Sumo rồi ah thầy ???? Cho em theo với
Hỏi bác vụ dây đồng tí tẹo: Bọn trên Hàng Bông nó bảo em là dây Hàn Quốc là tốt, không hiểu có phải không????



Bác này kô biết gì mà bày đặt la lớn...

Bác tìm được chương trình hay quá... Thanks bác
Cách sử dụng như dưới đây:

STARTING

Launch programm as usual by double clicking on its icon or, from the file manager, by double clicking on "OPT_da.exe"

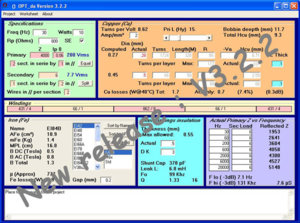

The worksheet shows five frames:
The Green one is where you enter main specifications.
The Orange one give results about winding and it's where you may alter wire size and turns.
The Grey one give infos about core, and allow to select another one.
The Blue one is where you enter data about insulation.
The Purple one gives some useful additional infos about real load.
The White one may receive free text.

If it is the first launch, default specs (in the green window) are as follow:
30 hz lowest frequency
10W
800 Ohms tube's Rp
Single Ended configuration checked
4000 Ohms primary in three sections
A DC plate current of 60 mA
6 Ohms secondary in two sections, each using 2 paralleled wires
a 0.2 mm gap (for SE operation)

From this specs, a solution is suggested, core data being taken from a small database (more about that latter).


And now, YOU play !

Of course, you can change all default specs, but you can also alter:

Standard Wire gauge
Click in the 'Diameter' text box, replace by a new value and 'Enter'
Recalculations are immediate.

**********************************************************************************************
* BE CONSERVATIVE: The real quantity of copper that fits depends heavily of winding quality. *
* Do some tests before real work, nothing more frustrating than an over filled bobbin !! *
**********************************************************************************************
The value for 'Insulation Thickness Max allowed' takes care of the number of sandwich slices which is the consequence of the number of sections in each winding.
It indicates how thick insulation can be between each slice, use a lower "Actual" value.
Losses in copper (at specified power) are shown at the bottom center of the orange frame.
The 'AC Only' value ignore the DC component.
Increasing wire size reduces losses but quickly overfill the copper window.

Primary Inductance
Is shown in Henrys above the scroll bar at the upper center of the orange frame.
Use scroll bar to change it as needed, recalculations are immediate.

Core size
When no other compromise is possible to fit all necessary copper, you may choose
a larger core by double clicking on the desired core name in the list (Grey frame).
Core name now appears in red, click on it to return at the suggested.
You may choose to accept an higher lo frequency cut off (EG. 80 Hz for a guitar amp) that will
allow for a smaller core.
Another compromise is to permit higher induction, resulting in risk of saturation at lower
frequency.
The induction value is given for the rated power at lowest frequency, this condition
seldom occurs in real world. It's up to you !

Steel grade
You may choice between (actually) two steel grade: M6X and std (for standard).
See "STEEL GRADE DATABASE" below to create your own.

Interleaving
In the green frame, both primary and secondary winding may be divided in "Sections" and "Wires".
One section means this winding is not fractionned, two sections means the winding is divided in two
halves, and so on.
More than one wire means that the winding is in fact constitued by more than one windind to be
tied in parallel.
This affects the "Shunt Cap", the "Leak L" as well as the "Fo" values shown in the blue frame
according to the insulation thickness and dielectric constant.

Actual load
The table in purple frame shows the actual load reflected at the primary according to the
frequency and the real secondary load incuding wire resistance, primary inductance and
leakage inductance. It should be fine to separate the real and imaginary components but
this is well over my math competences. Help needed !

You may iterate as long as you are not satified.
Beep warns you if something goes too wrong.
Design may be saved at any time with same or different name.
More than one worksheet can be launched at a time to easily compare solutions.
When you launch a new worksheet, it spawns with the more recently saved values.

You may simulate a single choke by leaving secondary impedance blank.
Information about parasitic capacitance and leakage inductance are then meaningless

SIMULATION

You may want to see what happen at different frequencies or power level for the actual winding.
To do that, click on "Turns per Volts" text to lock the actual winding so it will not be recalculated.

Click again to return to normal processing.



Trời! tiếng Anh du lịch em mà hiểu được là chết liền nữa là tiếng Anh kỹ thuật.
Bác nào làm ơn dịch hộ em với



Hé nô bác Xì Tin (bảo đảm không dùng tiếng Anh, chơi tiếng bồi thôi)
Bắt đầu làm OPT sumo chưa bác?



Chưa có lõi bác ơi. Hôm trước định múc cặp C-Core ở Văn Môn nhưng to quá cỡ 50Kg/cặp nên không tha về được.



Trời, em thấy nick của bác có kèm tiếng Anh nên tưởng là bác trùm english rồi chứ.



Trời, bác chả coi chữ ký của em gì cả :lol: :lol: :lol:
