PRO DAC-Bringing Music to Life for Audiophile

ES9038PRO là dòng chip giải mã âm thanh mới nhất của hãng ESS Technology, ra mắt tại CES 2016 và được coi như dòng sản phẩm cao cấp nhất ở thời điểm hiện tại, chính thức đẩy ES9018 lùi lại một bậc sau gần 2 năm "tung hoành" trên thị trường. Được nhắc đến như dòng chip giải mã 32 bit cao cấp nhất thế giới, ES9038PRO sở hữu thông số kĩ thuật rất ấn tượng với mức DNR lên đến 140 dB và sẵn sàng cho các ứng dụng Hi-res Audio.

Dòng chip mới cũng được thiết kế lại hoàn toàn với sơ đồ chân cắm đã thay đổi so với các thế hệ DAC cũ và được trang bị 8 kênh giải mã riêng biệt, sẵn sàng cho các ứng dụng giải mã âm thanh đa kênh trên Receiver cao cấp phục vụ xem phim hoặc nghe nhạc với âm thanh vòm chất lượng cao.

Không chỉ vậy, ES9038PRO cũng được thiết kế để đáp ứng những nhu cầu khắt khe về âm thanh của những đôi tai audiophile khó tính nhất với khả năng tái tạo với độ chi tiết rất cao, tự nhiên và có độ động cực tốt. Thực tế đo đạc cho thấy mẫu DAC mới đạt mức nhiễu hài (THD) lên đến -122 dB, mức mà không nhiều mẫu DAC khác trên thị trường hiện nay có thể đạt tới và rất lý tưởng cho việc ứng dụng không chỉ ở các sản phẩm hi-end audio, mà còn lấn sân sang cả các thiết bị âm thanh phòng thu chuyên nghiệp.

ES9038PRO có khả năng giải mã tín hiệu PCM 32 bit / 784 kHz và cả DSD lên đến 11.2 MHz, hỗ trợ từ phần cứng giao tiếp DoP, hỗ trợ Native DSD giúp các nhà sản xuất thiết bị tiện lợi hơn trong quá trình thiết kế sản phẩm. Chip được trang bị sẵn các bộ lọc số với khả năng lập trình dễ dàng và cho phép thay đổi chất âm nhanh chóng khi cần thiết.

Quanghao xin được chia sẻ và giới thiệu sản phẩm DAC ES9038PRO.

Link Download : http://www.audiodesignguide.com/DACES9038PRO/Manual Kit ES9038PRO DAC+ Controle.pdf

Mời các bác xem:

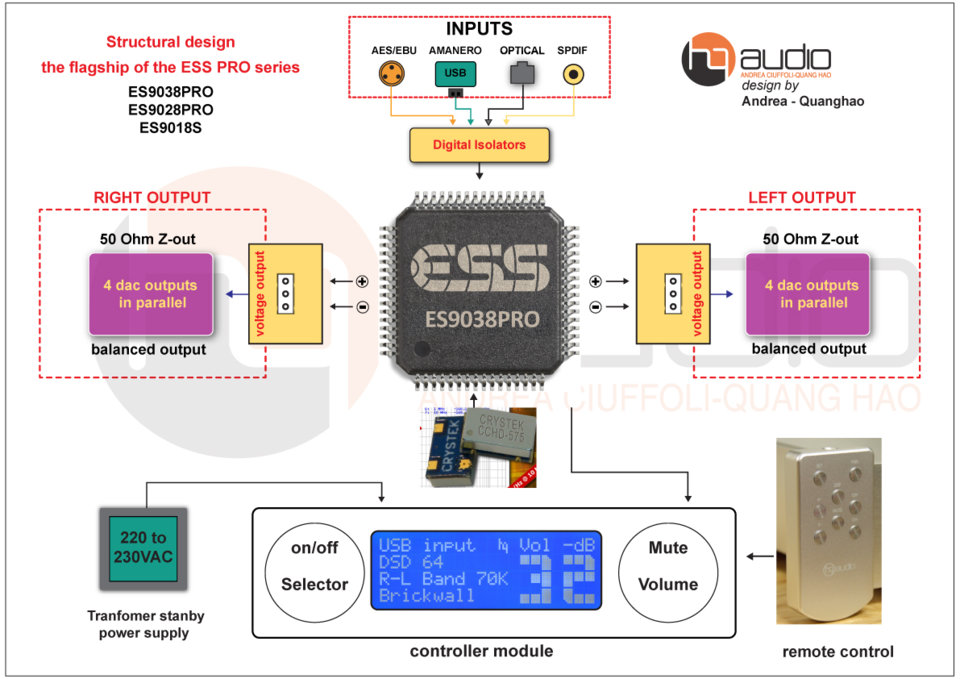

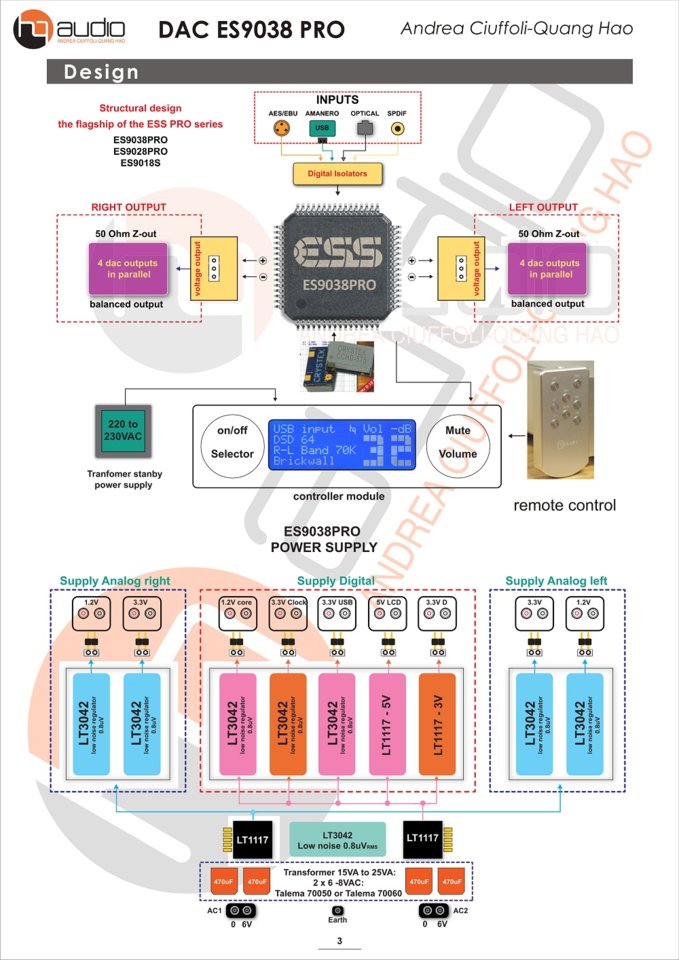

Vâng , đây là cấu trúc thiết kế DAC ES9038PRO:

Es9038 PRO DAC - Design by Andrea Ciuffoli-Quang Hao

• Based on the ESS Sabre32 Reference (ES9038PRO) DAC chip
• Support 44,88,96,192,352,384KHz PCM and DSD to play SACD ISO.
• Full ground isolation from USB module
• On board reference 100MHz Crystek oscillator with a jitter of 0.5psecUltra fast oscillator buffer

Output: Stereo balanced output impedance: 202 / 4 = 50 ohm
DC-ouput: +1.65VDC.
Output impedance: 100 Ohm.
Output: 2-Channel (stereo) outputs can be used in current-output or voltage-output mode
(depends on output stage used)

Input: 4 inputs:
1. USB -match with Amanero USB (not included). Have pin I2C for other USB
2. Spdif
3. AES/EBU.
4. Optical

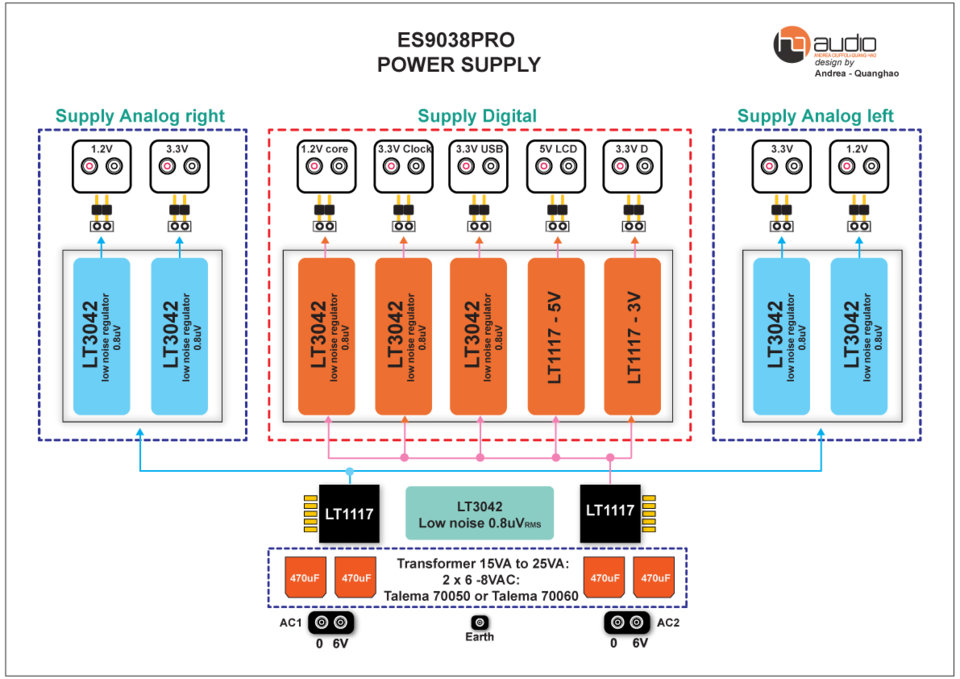

Digiltal supply:
1.2V core: LT3042
3.3V oscillator: LT3042
3.3V digital: LT3042
3.3V Top-botton chip

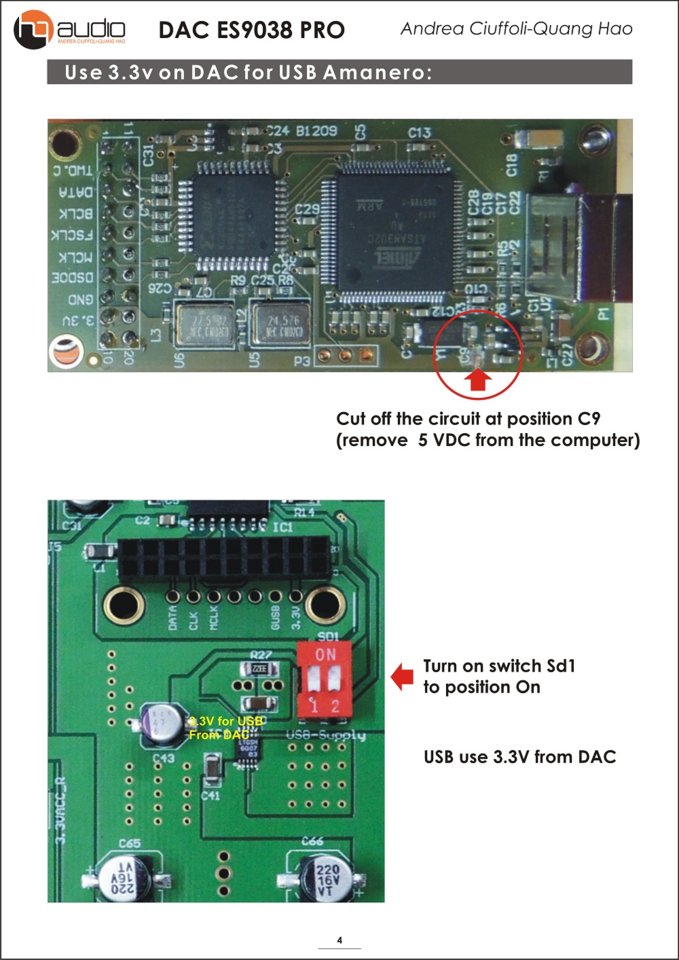

3.3V USB: LT3042 (If you not like us 3.3v from Computer for USB)

Analog supply:
1.2V analog (left and right separated): LT3042
3.3V analog (left and right separated): LT3042
5V for LCD: LT1117
5V Analog supply: LT1117
5V Digiltal supply Digiltal supply: LT1117

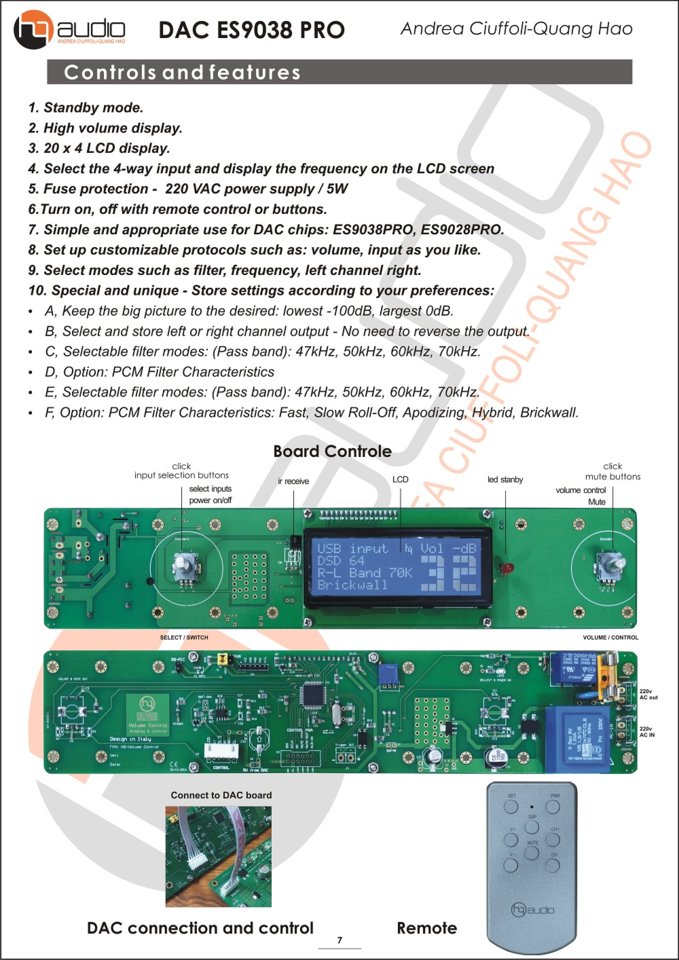

Controls and features:
1. Standby mode.
2. High volume display.
3. 20 x 4 LCD display.
4. Select the 4-way input and display the frequency on the LCD screen
5. Fuse protection - 220 VAC power supply / 5W
6.Turn on, off with remote control or buttons.
7. Simple and appropriate use for DAC chips: ES9038PRO, ES9028PRO.
8. Set up customizable protocols such as: volume, input as you like.
9. Select modes such as filter, frequency, left channel right.
10. Special and unique - Store settings according to your preferences:
A, Keep the big picture to the desired: lowest -100dB, largest 0dB.
B, Select and store left or right channel output - No need to reverse the output.
C, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
D, Option: PCM Filter Characteristics
E, Selectable filter modes: (Pass band): 47kHz, 50kHz, 60kHz, 70kHz.
F, Option: PCM Filter Characteristics: Fast, Slow Roll-Off, Apodizing, Hybrid, Brickwall.

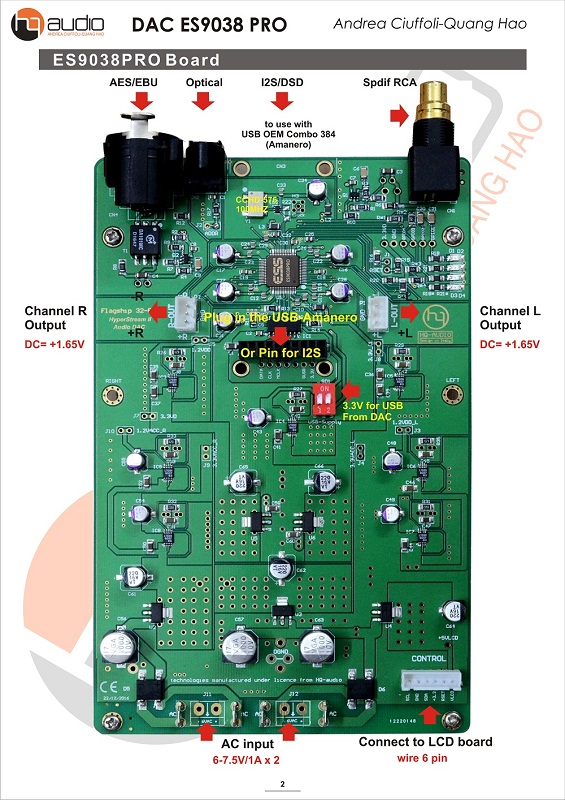

On-board DAC ESD9038PRO includes:
1. ES9038PRO chip.
2. Clock 100MHz CCHD-575, Ultra-Low Phase Noise Crystal Oscillator.
3. All Input connecters, Amanero USB (not included)
4. All low noise Lt3042
5. LM1117



*** Chúc mừng bác đã ra DAC mới.***



Cảm ơn bác nhiều!



Hàng kít DIY mua chung hay sản phẩm hoàn thiện ?



Dạ Có 2 loại anh ạ, mua chung và hoàn thiện !
thanks



Vừa mua Wadia lại máu em này.



ES9038 mà không máu thì quá phí!



Bác Hào nghe thử chửa hay chỉ mới nghe PR?



Em đã SX và cung cấp Cho thế giới diy cách đây gần 1 năm rồi ạ. bây giờ muốn chia sẻ cho anh em mình!

anh tham khảo thêm ở đây ạ:

http://www.audiodesignguide.com/DACES9038PRO/index.html



Bác Hào còn bộ kit này không để em 1 cái?giá bao nhiêu?



Anh đăng ký đi anh.

Đủ số lượng 10 bộ em sx !
Thanks



Em thắc mắc tí bác Quang Hào ơi!
Sao em vào website của bác (http://quanghao.com), vào mục Flagship DAC để xem thông tin thì nó nhảy ra trang ở địa chỉ http://es9038pro.quanghao.com/. Thế nhưng mà trong trang này thì chỉ có một chút thông tin ở giữa là về ES9038PRO Flagship DAC. Còn lại toàn là của Samsung S8 gì đấy.

Bác cũng bán cả điện thoại Samsung ạ? Bác kiểm tra lại xem sao!



Nếu đủ số lượng 10 bộ trở lên thì ước chừng giá là bao nhiêu vậy bác Hào ơi?



Chào Quang Hào, Kit DAC ES9038PRO có sử dụng được CONTROLLER MODULE đi theo Kít DAC 9018 K2m của Hào không, nếu sử dụng được (chỉ cần nâng cấp kit DAC) cho mình đăng ký 1 kit. Thanks!



vâng, cảm ơn anh đã vào web của em, he he, em chưa sửa xong nội dung anh ạ!

thời gian tới anh ghé xem sẽ không còn thông tin đt nữa ạ!
thanks
quanghao



vâng giá sẽ rẻ hơn diy chút anh ạ! em sẽ thông tin sau, cảm ơn anh nhiều!



vâng, dùng ngon lành anh ạ, chỉ cần thay code là ok.

có nghĩa là việc nang cấp đơn giản, chỉ thay bo DAC và code là ok,

do đó, những ai đã sử dụng DSD-Muisic Server muốn nâng cấp lên ES9038PRO thì chỉ việc thay bo DAC và Code là ngon lành ạ!
cảm ơn các anh đã tin tưởng!



Sao FlagshipDAC của Quang Hào lại có cả trợ lý ảo Bitxy à? Và giá bán là theo Galaxy S8 và Galaxy S8 Plus nữa.



em chưa sửa xong nội dung anh ạ! thanks



Em xin đăng ký 1 bo full phần bán dẫn. Tu tị trở nhà em còn.



em hóng chút....................



Vâng, cảm ơn bác nhiều!



Cho ra đời tiếp em DAC này à



Em xin phép được lập danh sách đăng ký.
1: Vestonmanhhung 1 bộ full
