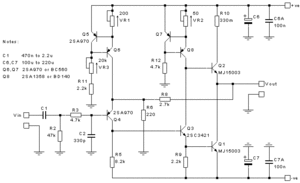

Re: Thao tác với sò TO-3 (cụ thể là 2N3055) 1) Bác Quyda sao không ráp mạch JLH2003 ? Tôi thấy bọn nó rất hay ráp mạch này. Nguyên thủy của nó là mạch JLH1969 , sau đó được update vài lần và lần cuối là JLH2003, sau đó tác giả (John Linsley Hood) đã "gặp Chúa" vào năm 2004, một trong những ông tổ của amp Class A đã ra đi. 2) Bác cứ xem con sò TO3 gắn còn nguyên trên tản nhiệt thì biết ngay bọn nó cách điện như thế nào mà . Gửi bạn mạch JLH2003 để tham khảo
Mạch trông hay nhỉ, đẩy kéo chả ra đẩy kéo . Mà hệ số KD cũng lớn phết, hơn những 12 lần. Lâu không nhìn mạch loại này cũng thấy ghê ghê, 1 trong 2 con sò tiêu là loa bay luôn Bác Tuấn chuối hướng dẫn anh em cách chỉnh dòng trên mấy con VR luôn đi. Mà bác cho dòng thiên áp cho sò CS là bao nhiêu thế?
Bác Lotomo à ! Cái JLH2003 này nguyên lý rất giống với . Bởi vì mạch gốc của John Linsley Hood là JLH1969 classA amp, sau đó nhiều người mới sáng tác ra thêm dựa trên cơ sở của ông JLH, JLH được coi như là ông tổ của class A nguồn dòng. Trong những người phát triển tiếp theo có cả lão Rod Elliott với mạch DOZ. Theo mạch trên theo thiển ý của em thì Q5, Q6, Q7 , Q8 làm nhiệm vụ ổn dòng, Q2 làm nhiệm vụ cấp nguồn dòng cho Q1. Q1 có nhiệm vụ phang tiếng ra loa. VR1, VR2, VR3 theo em là chỉnh nguồn dòng. Chính vì vậy nên nó chẳng phảilaf mạch đẩy kéo chi hết :lol: Thực chất mạch này nó rất giống với PF99 của bác, 1 mosfet đẩy loa, 1 mosfet dùng để set nguồn dòng. DOZ của em chỉnh nguồn dòng khoảng 1.5A (vì biến áp chưa ngon lắm) , nhưng nếu set lên 1.7-1.9A thì tiếng sẽ tốt hơn hẳn đấy. Các bác quan tâm đến JLH thì vào đây mà ngâm cứu : http://www.tcaas.btinternet.co.uk/index-1.htm
Theo đường dẫn của bác Bananatuan thi em thấy có 1 bài là JLH là mạch đẩy kéohay single. Tác giả bài đó đại ý nói là mạch đẩy kéo và thực tế em thấy đúng là như vậy chứ không phải Q2 cấp nguồn cho Q1 như bác Tuấn nói đâu nhé. Cả 2 thằng này đều đưa tín hiệu ra loa, theo từng chu kỳ là âm hay dương. Q5,6 Q7,8 theo từng cặp mắc theo mạch gương dòng( lâu rồi nên em quên mất) để ổn dòng Q3 chính là sò dùng để đảo pha, đưa tín hiệu đến Q1,2. Q4 kd đầu vào. Mạch này có lợi là có hệ số kd lớn nên không nhất thiết phải dùng rề( FL99 hệ số kd=1) Ah còn 1 điều là FL99 của em dòng cho Mosfet là 3A, dây dẫn phải lớn chứ không chạy 1 lúc nó mềm nhũn ra Định dùng công cụ phân tích cho các bác xem nhưng cái Orcad10 này chuối quá, nó dấu biến đi đâu mất

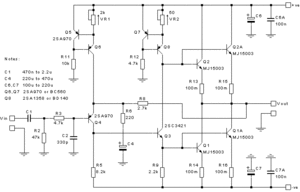

à vâng thưa bác Tuấn "chuối" là em cũng đang tính làm theo sơ đồ bác post đấy ạ, JLH Update. Em đã mua được sò rồi, giờ còn kiếm tản nhiết cho thích hợp và làm mạch in nữa ạ. Trở với tụ, em tính làm loại bình thường trước, upgrade dần dần sau ạ! Khi nào em làm xong em sẽ báo cáo tình hình cho các bác tiện theo dõi ạ, em đang đi mượn máy ảnh để làm phóng sự bằng ảnh cho dễ quan sát. Tiện bác Lotomo nói đến vụ bay loa, theo các bác thì bảo vệ loa bằng cách nào thì tốt/ an toàn nhất ạ? Kính các bác, Quyda
1) Như cái DOZ của em thì dùng tụ out nên chẳng dùng mạch bảo vệ loa gì sất. 2) Mua mạch bảo vệ loa như các đồng chí TDA7294 vẫn làm. Không có tụ out vẫn là tốt nhất , tín hiệu sẽ đi thẳng.
Có lẽ phải đổi topic này thành JLH amplifier cho nó xôm các bác nhỉ. Em cũng nghiêng về giả thiết đây là mạch đẩy kéo class A. Bác Lotomo phân tích vai trò của các transistor là đúng đấy. Bác Quyda dùng sò sắt 2N3055 thì chế tạo tản nhiệt để gắn sò hơi vất vả đấy nhỉ.Bất đắc dĩ bác có thể mua sò 2SC5200 ở Hàng Trống dùng thử cũng được, con sò Toshiba này có các thông số tốt hơn 2N3055, dân DIY thế giới cũng hay dùng. Trước khi bắt tay làm bác nên đọc kỹ cái link của Tuanbanana, có rất nhiều thông tin bổ ích ở đấy. Biến trở VR1 và VR3 dùng để chỉnh DC offset, Vr2 chỉnh dòng tĩnh Iq. Khi mạch bắt đầu đóng điện, chỉnh VR1 để điện áp ra là 0V, kết hợp tinh chỉnh VR3. Sau khi mạch điện đã nóng lên thì chỉnh lại VR1 để điện áp ra không vượt quá 5mV. Ban đầu nên để VR2 ở vị trí có điện trở lớn nhất nối tiếp với Q8, sau đó chỉnh dần để dòng tĩnh Iq đạt mức yêu cầu, có thể sẽ phải chỉnh lại khi các sò công suất nóng lên. Đo điện áp trên điện trở R10/0.33Ohm để suy ra dòng tĩnh Iq.
Em cũng máu vụ JLH này lém. Nhiều thằng DIYER nó làm xong còn xếp hạng cao hơn cả Aleph ??? Trong các sản phẩm top ranking của dân DIY luôn có mặt JLHxx. Mà cái mạch JLH1969 quả là kinh điển, gần như tay DIY bán dẫn nào cũng làm qua mạch này, thế mới ác chiến quá. Khà khà anh ClassA ơi tẩn JLH2003 đê !
Thưa bac ClassA là em đã đọc khá kỹ (dù không hiểu gì nhiều về kỹ thuật) nhưng bọn Tây nó không khuyên dùng mấy con 2SC5200 vì mấy còn này nhanh quá, lắp vào sẽ bị dao động, và phải điều chỉnh rất vất vả, mà em thì đã dốt cái món này rồi. Em thấy thi công TO-3 cũng không khó lắm, chỉ cần tấm tản nhiệt có mặt phẳng đủ rộng! Bác nào làm con JLH thì cho em đú với nhé. em Quyda
Em đã tìm ra PCB này, nhưng khi liên hệ với thằng làm, thì nó nói là bị mất file gốc rồi, bác nào có hoa tay thì vẽ lại rồi share cho anh em được không ạ
Quên mất chưa nói, lắp mạch này chắc chắn phải có mạch bảo vệ loa, mạch này có bán ngoài chợ khoảng 20-25 ngàn. Tuy nhiên sau khi mua về phải thử mạch bảo vệ trước . Dùng 2sc5200 không sợ tự kích đâu bác Quyda, gắn thêm mạch lọc Zobel là Ok thôi mà. Sang tháng em mới tiến hành làm, các bác cứ tiến hành trước để em còn học hỏi nhé.

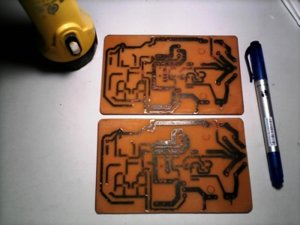

Em đã vẽ lại cái PCB rồi các bác ạ, ở HN có chỗ nào làm mạch pro 1 chút không nhỉ, và khi đi thì mang file theo hay mang giấy đã in ạ?? Quyda
Bạn Quyda tham khảo link này, dự án của 1 tay DIY Hà Lan : http://www.xs4all.nl/~cfw/amp/index.htm Còn về mấy con Q3-Q8 nếu không kiếm được thì phải tra con tương đương. Sách tra trans hiện tại mình ko có, cái vụ này bạn nên hỏi anh ClassA nhé.
Em chỉ dùng 2 Mosfet/channel thôi bác ạ, và cái PCB em bắt chước trông cũng khá rồi. Bác ClassA ơi, bác giúp em tra mấy con Q3-Q8 được không ạ? Cảm ơn bác Quyda
Thưa các bác hôm này em lên Hàn Thuyên (hàng Trống chuyển về) và chợ giời những không tìm ra con 2SA970, 2SC3412, 2SA1358 Vì vậy dự án của em đành phải tạm hoãn vô thời hạn, cho đến khi kiếm đựoc con tương ứng, hoặc nhờ mua từ trời Tây:-( Quyda
2SA970 hình như có bán đấy, 2SC3412, 2SA1358 để mình thử tìm xem. Con MJ15003 là sò của Motrola mình xài qua rồi, mắc đấy khoảng 60.000 đ/con, không biết hiện nay còn hàng hay không :?: . Các Bác làm nóng chủ đề tý đi
Ngoài Bắc đang nóng quá nên em vẫn đang source link kiện, đợi đến mùa đồng làm máy sưởi luôn bác ạ;-) Bác chỉ cho em chỗ mua 2SA970 với ạ! 2SC3412, 2SA1358 bạn em đã mua được ở bên Nhật rồi. Cảm ơn bác. Quyda
chào các bác .em là người mới .em mới tìm hiểu về mạch công xuất nên mong các bác chỉ giáo cho : chả là em có 4 con sò sắt công xuất của hitachi nhãn hiệu là 2sb337.cho em hỏi mạch JHL2003 có ráp được với 4 con sò này không hay phải dùng mạch khác cho em xin cái mạch đó với .vậy cảm ơn các bác trước nhé .mong các bác chỉ giáo cho kẻ xxx muội này

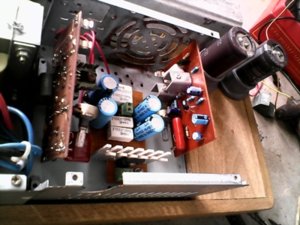

Từ thành công của Doz mạnh dan tiến lên Jlh 2005 xuất thẳng ra loa - không bị hạn chế bởi tụ xuất. Mạch jlh2005 vừa giặt là xong
mach nay class A push pull bang viẹc thay doi bias vao con thuan va nguoc ..chấp nhận nếu dùng dưới công suất thiết kế ., nếu mở to tại vị trí gần điểm clip sẽ méo gấp nhiều lần class AB
