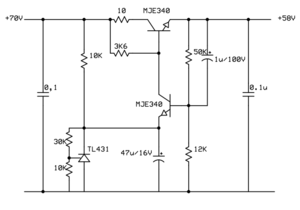

Mấy nay em loay hoay với các phương án nguồn cho con pre 2sk79 của em.Em đã thử rất nhiều mạch từ mấy con 78xx,LM317,Salas,choke...nhưng em ưng ý nhất là mạch này vì thấy hiệu quả nhất:nguồn cực kỳ sạch sẽ và ổn định và nhất là dễ điều chỉnh điện áp ra như mong muốn.Các bác nào muốn có nguồn low noise cho pre hay DAC...thì nên dùng thử con này xem sao.
Hay đó bác,nhưng em k biết chỗ chỉnh qua con trở nào ạ Nghe từ low noise là ngon rùi,khứa khứa em có mấy con MJE340 vì 2 ông bạn em chê,giờ mới có mục đích :mrgreen: bác xem ứng dụng cho mạch pre mới đi
hihi hay quá , mà mạch này có đủ dòng để cáp cho tầng Driver trong các mạch Power không nhỉ , em tính mod lên cỡ +/- 85VDC thì được không anh Quang . Đang âm mưu mod Anh Hùng lên cao áp tầng Driver :mrgreen:
hi bác, em cũng định làm 1 bộ nguồn ổn áp cho dac. không biết noise của mạch này so với salas shunt thì thế nào ạ? bác có đo thử chưa ạ?
Vậy thì hay quá , anh Quang chỉ em với , em thấy mạch này giống cái mạch nguồn trong ULC 370 của bác UL , không biết mạch này mod lên thành +/- 85 V được không ạh , em chỉ sợ dòng nó cấp không đủ cho tầng Driver thôi .
Mình cũng chưa đo thử,mới lắp để nghe thôi nhưng theo nhiều tài liệu thì noíe TL431 rất thấp.Để mình đem đo thử.Thân.
Nếu muổn ra 15 đến 24v thì cần thay đổi giá trị nào hả anh Quang. muốn dùng nó cho pre AD815 ủa em thử thế nào.

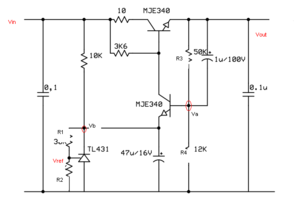

Em có thể tính toán rất dễ.Xem mạch Vout=VR3+Va+Va*R3/R4=Va(1+R3/R4) Mà Va=Vb+0.6V và Vb=VR1+VR2=VR1+Vref=Vref(1+R1/R2) Vậy Vout=(Vref(1+R1/R2)+0.6)*(1+R3/R4) Vref=2.5V(theo datasheet) Thay thử giá trị trên mạch ta được Vout=(2.5*(1+30k/10k)+0.6)*(1+50K/12K)=10.6*5.16=54.7V Vậy chỉ cần chỉnh tỉ lệ R3/R4 là có điện áp mong muốn rồi.
Cái này dễ mà Chọn Vin =35Vdc theo mạch thì Vout=10.6(1+R1/R2) Chọn R1/R2=1.5 đi cụ thể chọn R1=biến trở 5K và R2=2K chỉnh thoải mái.Thân.
Mạch chạy OK đó anh , áp bao nhiêu cũng được nhưng phải căn cứ để chọn loại transistor , mặt khác phải nắm được dòng ra cần bao nhiêu ( để chọn BJT dòng và có Beta cần thiết xem cần darlington hay ko ) như mạch trên bác thử chọn 1 số linh kiện trùng trị số cho dễ kiếm lk DIY ví dụ R để tạo điện áp Rf là 10K thì chọn cầu điện trở R trên TL431 là 10K/10K thay cho 10/30K khi đó Vrf khoảng 5V , với áp trên Ve là 5V thì Vb là 5,6V nếu BJT này cần Ib nhỏ thì giả dụ chọn cầu phân áp khoảng 1mA tức R=12K bây giờ dùng 5K6 bây giờ áp ra cần là 58V thì 58V-5,6V = 52,4V vậy R này cần trong khoảng 52,4/1mA= 52,4K nếu ko cần thiết đúng 58V có thể dùng 51K là R có trên thị trường nhưng áp sẽ thấp hơn 58V như trường hợp hình vẽ trên áp ra khoảng 54,7V ạ ( lưu ý BJT dò sai và CS với điện áp trên chọn loại có Uce khoảng 80-120V cho an toàn ạ )
Thực ra TL431 cũng rất tốt rồi bác Vrf của nó được lấy từ tiếp giáp BJT thay cho diode zener trong các họ 78XX,79XX..vv trong một số mạch khuếch đại dụng cụ nó cũng được chọ làm VRf rồi đó ạ tất nhiên khi cần cao cấp hơn thì chọn các dòng như AD586 , 587 nhưng khi đó giá thành sẽ cao và dùng Op so sánh để dò sai vậy thì ko phù hợp "hay , rẻ " nữa ạ .
Anh QH từ hồi có cái bửu bối SL đâm ra bỉ em TL thế nhở :mrgreen: cái DAC end đời đầu xài shun TL431 mừ
Vừa rồi mình làm cái ổn áp đốt tim mạch dùng chú TL431 này không thành công nên đã phải chuyển sang dùng chú LM1084
dạ ! em thấy mạch này cũng tốt ...bình thường có cái này ...không bt .. "con lt431 nếu thay được con khác thì ổn hơn!" ??? phán ? như đúng rồi !
Em Tê lờ này ổn áp kiểu shun nên chỉ thích hợp vs tải dòng nhỏ hay làm áp tham chiếu ạ - đốt tim thì kụ cứ xài họ 78xx hay LM cho lành ạ
em xin bổ xung thêm, mạch ổn áp tuyến tính gồm 4 thành phần - công suất , tham chiếu , lấy mẫu và so sánh . tl431 trong mạch này làm tham chiếu thay cho zener diode !

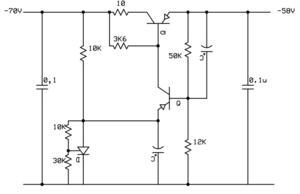

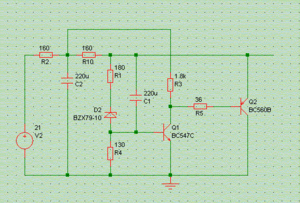

báo cáo các bác. em đang đau đầu vì chưa chọn được shunt cho bo dac của em. em nhờ các bác giúp em chọn lọc với. em nhặt nhạnh được mạch sau [attachment=0]schem_discrete_shunt.gif[/attach ment] em muốn biết là thay điện trở nào trong mạch để đầu ra là 5v và 12v . các bác sửa cho em cái sơ đồ mạch trên để đầu ra là -15v và -5v với. bác quang cho em hỏi thay mje340 bằng bd139 còn mạch v- thay bằng bd140 có được không. em muốn mạch này làm nguồn tổng cho bộ dac thì có đủ động không. thay mje340 và mje350 bằng típ42 và típ47 thì có đủ dong cho power lm3886 không. em cam on cac bac vnav truoc.hi
Lời khuyên chân tình ,DAC bác nên chọn mấy mạch ổn áp sau Walt Jung,Super Teddy, Salas.Salas em có đưa bản ủi rồi đó,lắp siêu dễ.
các bác cho e hỏi mạch này đc mấy Amp vậy, và e muốn Input 90 -150vdc, con tran công suất e chọn là D1427, còn con dò sai e chọn tip41c vậy có đc k ạ, và điều chỉnh các con R thế nào ạ điện áp ra 12v để nuôi ic tl494 và opam thôi ạ.
