Sumo 2008 Contest tại HN - www.vnav.vn/sumo

Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Sản phẩm của lão Via và bác DIYodira chưa thấy specification đâu cả?



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Em nghĩ 2 Lão này theo trường phái đo đạc nên làm xong đo được bi nhiêu thì mới biết, hiện giờ mới có cái Xác-xi thui thì lấy gì mà phọt lên được chớ :mrgreen:



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Vậy thì tạm thời cung cấp cấu hình của nó cho lão Xì Cọt có việc làm chứ



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

dạ cấu hình em nó đây ạ

OTL (Output Transformer Less) power
tube (box, NOS): 6H1x2 (Liên Xô)-el84x2 (Tungsram)-6080x8 (Đế quốc)/kênh
tụ, trở, dây: hiện tập hợp toàn đồ cũ, tháo máy quân sự và công nghiệp (chưa thấy có mới 100%)
công suất dự kiến 40w/kênh - 8ohm
khung hoàn toàn bằng sắt 1.2mm sơn tĩnh điện, mặt máy bằng nhôm 3mm
kích thước khung: dài 500 x rộng 430 x cao 115 (mm)
nặng: 37kg

em xin tạm hết

http://vnav.vn/sumo/index.php?option=co ... &Itemid=41



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Okie spec của em đây :

Callsign : Long hot summer night. ( tại em khoái bài Casablanca :wink: )

Tube : 6DJ8 x 4, 6P14 x 4, 6336B x 14
Power Output 80W + 80W (8Ω, 20-20,00Hz)
Total Harmonic Distortion 0.01% (rated output -3dB, 8Ω, 1kHz)
Input Sensitivity/Impedance Line: 750mV/100kΩ
Frequency Response 5Hz-100,000kHz (0,-3dB)
S/N Ratio Line: 108dB
Power Supply AC 230V, 50 Hz
Power Consumption 1000W
Dimensions Width 534mm
Height 181mm
Depth 480mm
Weight 50 Kg ( both blocks )

Đơn vị kiểm định : bà xã em.

http://vnav.vn/sumo/index.php?option=co ... &Itemid=41



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Cho thêm cái quai nằm ngang ở giữa cái mặt thì gọi là: drawer, hê hê



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

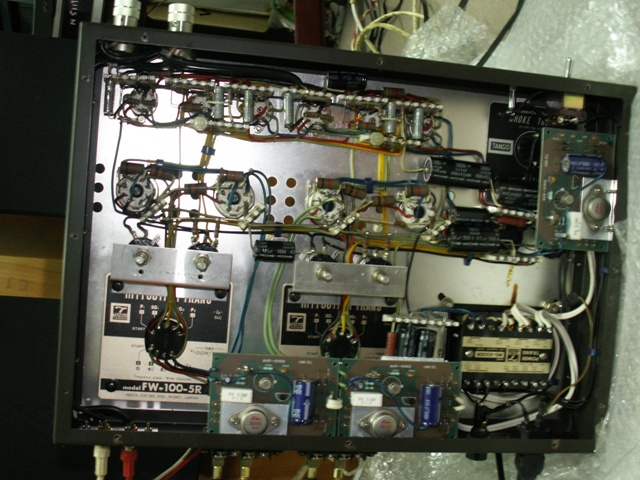

Em xin trình các bác 1 chú EL 34 mới xong, âm mưu định xin tham gia Sumo.
Đang vào giai đoạn hoàn thiện và cân chỉnh.



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Ngoại thất:

P/s: Không phải em ráp đâu nhá



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

gấu quá Bác ơi, amply to hổng sợ mả lại sây sẩm bởi bốn cái chữ nho nhỏ



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Đẹp quá Bác ơi!

Không cần P/S thì cũng biết gồi :mrgreen:



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

BTC cuộc thi SUMO 2008 xin trân trọng thông báo.

Theo thể lệ cuộc thi SUMO năm nay, việc chấm điểm cho các sản phẩm dự thi sẽ gồm 3 tiêu chí :Đánh giá về kỹ thuật; Đánh giá, thẩm định về chất lượng âm thanh của sản phẩm dự thi dựa trên hình thức blind test; Đánh giá về mỹ thuật, hình thức của sản phẩm.
Đồng thời BTC dự định tạo 1 profile các sản phẩm dự thi để đưa vào trang web riêng về SUMO 2008 của VNAV cũng như sẽ trình chiếu ngay tại SUMO 2008 và Kỷ niệm VNAV tròn 3 tuổi.

Vậy đề nghị tất cả các thí sinh đã đăng ký tham dự gửi về cho BTC một số thông tin về sản phẩm như sau :

1. Cấu hình của sản phẩm:

Thông tin càng chi tiết càng tốt ( Tham khảo mẫu thông tin sản phẩm của thí sinh Teablue http://www.vnav.vn/sumo/index.php?optio ... &Itemid=41)

Thời gian gửi : Chậm nhất là trước ngày 15/11/ 2008 .

2. Hình ảnh về sản phẩm:

Do có một số thí sinh còn đang hoàn thiện sản phẩm nên thời gian có thể chậm hơn nhưng không muộn hơn ngày 30/11/2008.

Trên đây là yêu cầu bắt buộc đối với mỗi thí sinh tham dự SUMO 2008 !!!


BTC đánh giá cao sự cộng tác của mọi thí sinh với việc sớm gửi thông tin về sản phẩm.

BTC SUMO CONTEST 2008



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Của em đây

Stereo SE Power Amplifier FU5

Input tubes: 4P1L x 2
Driver tubes: 807 RCA x 2
Output power tubes: FU5 x 2
Rectifier : 5R4 valve x 4
Filter capacitor: 10u/1000V x 2
Output transformer: SE Pri 6.5K - Sec 8-16 ôm
Power transformer: USA - cao áp 1 800V/250mA
cao áp 2 150V/50mA
Filter choke cao áp cho phần công suất: 5H/200mA
Filter choke cao áp cho tiền khuếch đại: 10H/100mA
Power output: 25W/chanel
Input Sensitivity: 2V for full power output
Input impedance: 100KΩ

Side: 430(W); 300(D); 15(H) mm x 2
Weight: ~ 50Kg



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Đề nghị các bác gửi luôn cho cái sơ đồ mạch để lưu hồ sơ của BTC cũng như để đưa lên www.vnav.vn/sumo/

Sơ đồ mạch có giá trị linh kiện và các thuyết minh chi tiết là tốt nhất. Còn nếu bác nào muốn giấu "bí kíp" thì có thể gửi sơ đồ nguyên lý không có giá trị linh kiện cũng được, nhưng đừng có "nguyên lý" quá giống như sơ đồ của bác Hincaca .



Re: Sumo Winter 2008 Contest tại HN

Các Cụ trong BTC (in đậm) làm gương phọt thông tin SP lên khích động phong trào đê chứ kêu gọi suông thế cũng kẹt.
Vài dòng góp ý, có gì không phải xin các Cụ bỏ qua cho!

Túi ni mà cái Ampli Em chạy được thì Em phọt lên ngay, bây chừ chưa dám



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

2. Bachduong: XXX
3. Tyro: 211 SE

Mấy ông này bị đăng ký cho SUMO 2009 rồi :lol: :lol:



Re: Sumo Winter 2008 Contest tại HN

BTC hay không BTC thì cũng bình đẳng như nhau trên tư cách thí sinh thôi bác ơi. Bác nào đã có sản phẩm rồi thì cứ đưa thông tin lên để được lên bảng vàng trước. Em còn đang làm chassis thì lấy đâu ra thông tin mà đưa lên. Tất nhiên là vẫn phải hoàn thành các nghĩa vụ đúng thời hạn như yêu cầu của BTC



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Cám ơn cụ Xì cọp đã nói hộ cái sự khó khăn của em.... ấy là do quá bận, không thể làm sản phẩm dự thi được nên em xin phép rút khỏi cuộc thi năm nay ạ.

Các cụ đại xá cho em nhé.



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Ơ ông bạn thân của em rút rùi vậy ban tổ chức cũng cho em xin rút nhé :mrgreen:



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Trời, mấy bác SG to mồm một tí mà đã có 2 cao thủ HN xin rút rồi . Có thể thông cảm cho bác Virgo vì bận rộn BTC, riêng bác Bigwall thì ..phải viết đơn xin rút đàng hoàng đấy nhé.



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Tình hình mấy hôm trái gió trở trời, cái amp 211 nhà em bật phải 10p nó mới kêu ổn định. tiếng bị khọt khẹt lắm.
Thế là sao hả các bác? Ốm yếu thế thì thi thố sao đây?



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Bác đặt mầu của OPT sai vị trí rồi. Thường thì mầu đỏ là Right, mầu trắng hoặc đen là Left . Tháo nắp OPT ra đảo lại đê



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Úi, em đâu có để thế mà đi thi bác ơi, đang giai đoạn thi công nên ngoại thất em trang trí sau. Khi nào hoàn tất xong xuôi em mới sơn đen cho đồng bộ và đánh vecni vỏ. Hì hì mà chắc chắn của bác ăn đứt em giải ngoại hình rùi, nên em đang cố gắng các giải còn lại.



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Các bác dự thi gửi thông tin về sản phẩm vào topic này càng sớm càng tốt, sau đó nội dung sẽ được đẩy lên trang web chính thức của cuộc thi http://www.vnav.vn/sumo/ .
Thông tin về sản phẩm gửi gồm 2 phần, cấu hình sản phẩm (trước ngày 8/11) và ảnh (trước ngày 30/11)

Cấu hình sản phẩm bao gồm
- Tên sản phẩm
- Mô tả một số nét chính của sản phẩm (nguyên lý hoạt động, class A/AB.., PP/SE.., OTL ...
- Linh kiện sử dụng, nguồn gốc linh kiện
- Thông số đo đạc ( U , I, Công suất, đáp ứng tần số, THD, trở kháng vào, kích thước, cân nặng ...).
- Sơ đồ nguyên lý

Hiện tại trên trang web đã có thông tin 05 sản phẩm của các bác Lotomo, DIYodira, TeaBlue, Viagraless và Hincaca, http://www.vnav.vn/sumo/index.php?optio ... &Itemid=41

1. Viagraless: Long hot summer night - 6DJ8 x 4, 6P14 x 4, 6336B x 14 Đã gửi
2. Bachduong: XXX
3. Nguyenstyle: 805 SE
4. DIY Lover: XXX OTL
5. Hincaca: EL34/6CA7 x 4 Đã gửi
6. Conan: XXX
7. Tuck: EL34 PP
8. Cominup: 813 SE
9. Lotomo cùng 2 trợ thủ Phantran + Mels 45: Stereo SE Power Amplifier FU5 Đã gửi
10. Revox: EL34 PP
11. Quyen: 845 SE
12. Quanghao: XXX (bác này tự nguyện đứng số 13)
13. Hkthienthanh: 813 SE
14. Tuananh: 3-500Z SE
15. Thuylt: 6C33C PP
16. Bachthutri: 811PP
17. Phuong: 811PP (or 810SE)
18. Socnau: GK71 SE
19. LeCuong: 211 SE
20. Jack & Cable: XXX
21. Bluewave: 845 SE (?)
22. Class A: EL34 PP
23. PC Chip: 845 SE
24. baoanh_hue : KT88 PP
25. Candy_sniper2007: 6C33 XXX
26. Diyodira: OTL: el84x2-6H1x2-6080x8/kênh Đã gửi
27. Phan Tran : EL34 PP
28 Tuan Anh : 805 se
29. Tuan Anh 250TH se
30. Tea Blue : Pull Power Amplifier 6550PP Đã gửi
31. Mr Duong 829B PSE

Rất mong các bác gửi thông tin sớm, xin cám ơn !



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Các bác chú ý gửi thông tin sớm nhé



Re: Sumo 2008 Contest tại HN- http://www.vnav.vn/sumo/

Cấu hình 813_SE của hkthienthanh
Em chẳng có thiết bị đo gì cả lên biết được phần nào thì nói phần đó mong các bác thông cảm.
Cấu hình của em gồm 2 phần
I - Phần nguồn: nặng tầm 45kg
- Chassic: dài 50cm; rộng 30cm; cao 10cm ( làm bằng nhôm đúc )
- 3 cục nguồn trong đó 1 cục cao áp cho 813; 1 cục cao áp tầng đầu và tầng lái; 1 cục đốt tim cho 813 ( tất cả đều là hand made)
- 2 choke ( 10H - 300ma và 7H - 70mA )
- Sử dụng đèn Val 5R4-GB (2 quả ) và 5U4G_B
II - Phần tín hiệu: Nặng tầm 20kg
- Chassic: dài 50cm; rộng 30cm; cao 10cm ( làm bằng nhôm đúc )
- OPT handmade made in KienAudio 6.5K - 8Omh
- Sử dụng đèn pre: 6J5 Kenrad ; đèn Driver: 6J5 Raytheon; đèn Công suất: 813-RCA
- Nối tâng bằng tụ
- Công suất 25W
- Công suất điện 1000W


http://vnav.vn/sumo/index.php?option=co ... &Itemid=41
