Mình đã ráp pre JFET BOZ 2sk170 theo đúng linh kiện sơ đồ này, nghe ổn, không méo tiếng. Nhưng mình muốn hệ số khuếch đại cao hơn tí .... các bạn tư vấn giúp: cần điều chỉnh linh kiện nào để hệ số khuếch đại tăng thêm nữa ? cảm ơn các bạn.
Sơ đồ trên là mạch khuếch đại đảo pha, sử dụng hồi tiếp âm, có tổng trở vào quá nhỏ (chỉ khoảng lớn hơn 1k Ohm do giá trị R3 và độ lợi vòng hở quyết định)! Nếu bạn dùng làm Line Pre Amp thì gain mạch này không nhỏ, khi đó ngõ ra Volume nối tới ngõ Input của mạch. Nếu dùng biến trở Volume giá trị lớn thì tổng trở ra của nó lớn theo, dẫn tới biên độ tín hiệu bị suy hao nhiều do không phối hợp tốt trở kháng với ngõ vào của mạch, cách thử đơn gản mà chưa cần thay đổi giá trị linh kiện trong mạch là dùng Volume cỡ như 10kOhm loại B. Phương án khác là giử nguyên cái Volume hiện có, bạn có thể thay đổi giá trị cặp điện trở hồi tiếp R3 (ảnh hưởng tới tổng trở vào) và R8 để có giá trị (khoảng) R3= 22KOhm, R8= 470kOhm để tăng tổng trở vào của mạch mà vẫn giữ nguyên gain và ít làm thay đổi tính chất của mạch. (Nếu muốn tăng thêm gain thì tăng giá trị R8, nếu muốn giảm gain thì giảm giá trị R8 nhỏ xuống). Bạn cũng có thể bỏ hẳn hoặc tăng R4 thành R4 = 100kOhm (để tăng gain vòng hở) làm tăng nhẹ gain của mạch. Cách trên chỉ làm thay đổi thành phần xoay chiều mà không đụng chạm tới phân cực (DC) của mạch.

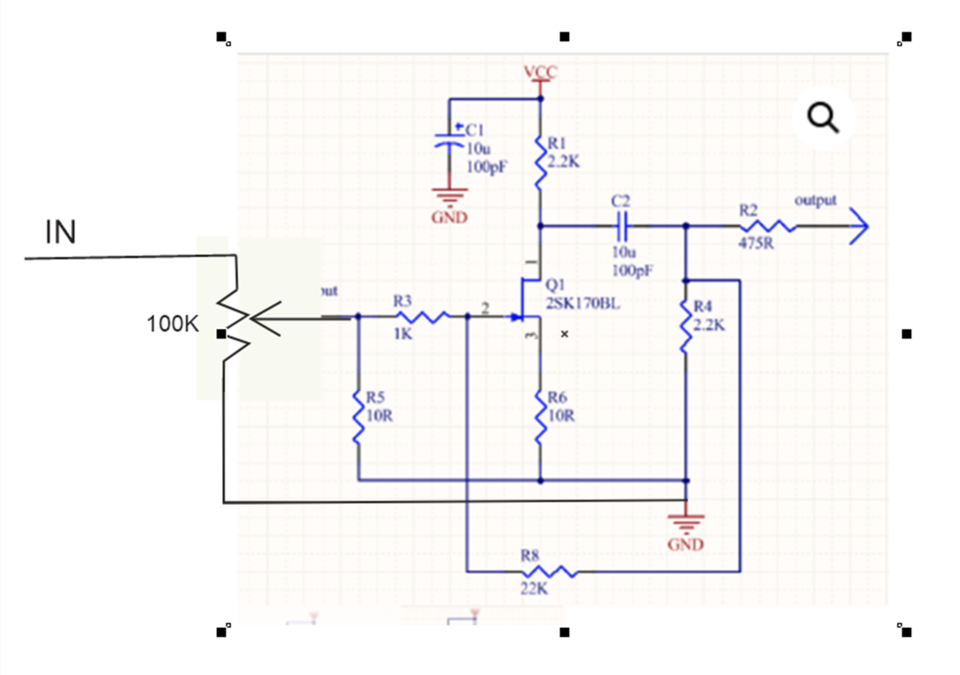

Cảm ơn bạn đã tư vấn, Mình mua bảng mạch in này ở shopee .... Như ở trên mạch in thì đường tín hiệu đầu vào đi đến biến trở volume, sau đó đến điện trở và sk170, rồi qua tụ nối tầng đến phần công xuất .... biến trở volume mình để 100K ..... Mạch này có thiếu sót gì bạn chỉnh giúp, nếu được bạn giải thích chi tiết hơn 1 tí. cảm ơn bạn. Hiện giờ đang dùng sơ đồ bên dưới. cảm ơn bạn.
R5 = 1M, với volume là 100kOhm thì tổng trở ra của nó biến thiên từ 0 Ohm tới cực đại ở 25kOhm tức là rất lớn khi so sánh với tổng trở vào của mạch. Bạn thử theo cách đã nói ở trên. Dạng mạch này do Nelson Pass thiết kế nhưng lại thêm đường hồi tiếp tạo bởi R8 22k kết hợp với R3 1k, người thêm chắc không có kiến thức thiết kế nên đưa trị số không phù hợp! Nếu bạn thích gain cao và mạch không sử dụng hồi tiếp giống như thết kế nguyên thủy của Nelson Pass thì bỏ hẳn R8 22k (gỡ bỏ R8), giử nguyên các linh kiện khác! Trường hợp này mạch không chấp nhận tín hiệu vào lớn được. Nếu muốn giử nguyên kiểu hồi tiếp và gain như mạch in mua ở Shopee thì thử thay đổi sang trị số mới R3=22k, R8=470k. Bạn thử thay đổi rồi báo kết quả lên đây đồng thời đưa yêu cầu, sẽ có nhiều người giúp bạn!!!
Mình đã ráp pre JFET BOZ 2sk170 theo đúng linh kiện sơ đồ này, nghe ổn, không méo tiếng. Nhưng mình muốn hệ số khuếch đại cao hơn tí .... các bạn tư vấn giúp: cần điều chỉnh linh kiện nào để hệ số khuếch đại tăng thêm nữa ? cảm ơn các bạn. Bạn tham khảo ở trang này : https://www.diyaudio.com/community/threads/jfet-boz.103050/
