tự tìm hiểu để làm 1 hiend music computer

Vâng mong bác quá. Em cấp nguồn riêng cho SSD chứa Os đã thấy phê. Pc thì chạy bằng nguồn linear rồi.



Gởi các bác vài hình ảnh con PC xấu xí của mình

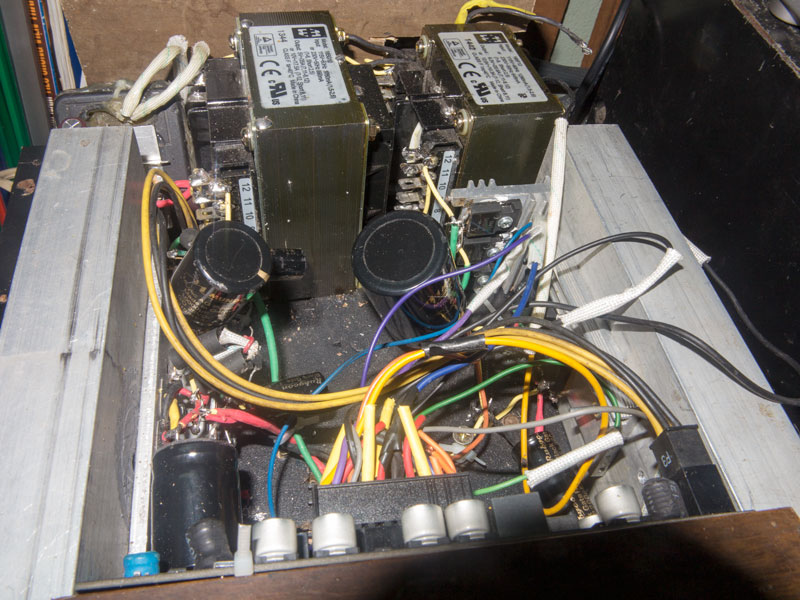

Bộ Nguồn

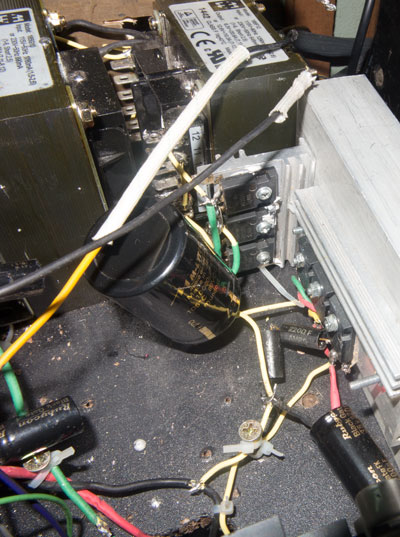

Mạch 12V

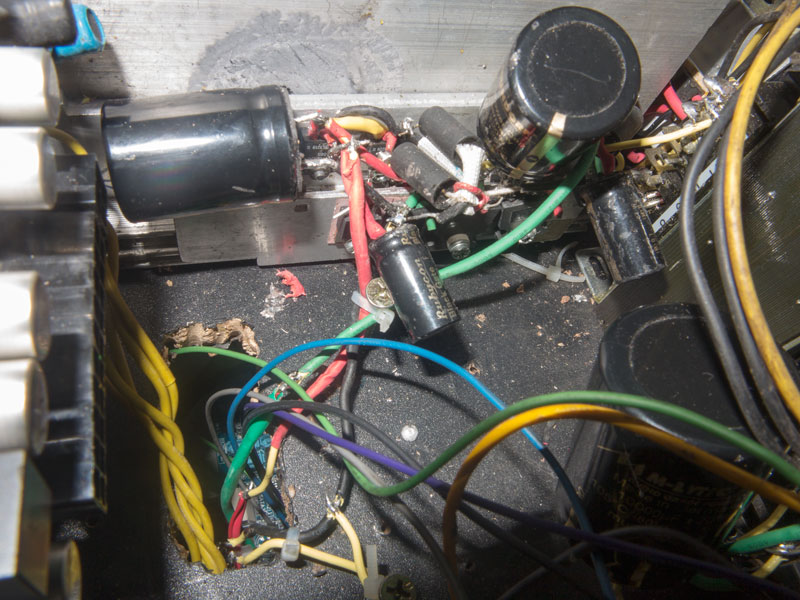

Mạch 3V3 và 5V

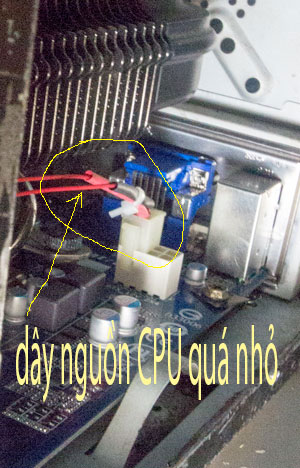

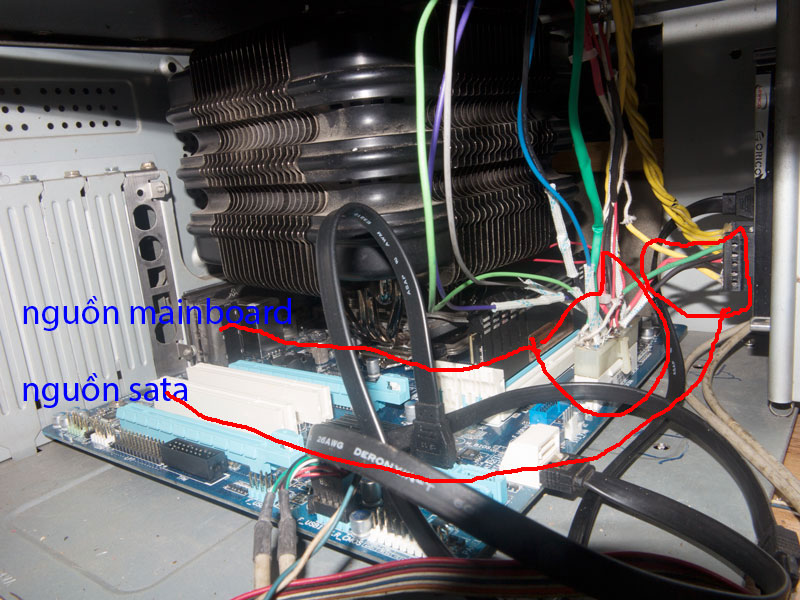

Nguồn cho mainboard,CPU va SSD dùng toàn bộ bằng dây bạc xin nhỏ như sợi tóc nhưng tiếng thì không nhỏ tí nào



Xin giới thiệu tổng chi phí của bộ nguồn cho các bác tham khảo:
hammond 185F12 988.000đ
hammond 185G10 1.140.000đ
LT 1085CT-ND X2 280.000Đ
LT 1083 X5 260.000Đ
TRỞ AMTRANS X7 650.000Đ
PICO PSU 600.000Đ
CỘNG (3.918.000Đ)

10,000µF/80VDC, Mlytic AG+ 988.000Đ
10,000µF/25VDC, MLytic® AG X2 và
5FEET MUNDOFT 15,5 AWG 3.400.000Đ
BLACKGATE 2200uf/35V và
2m jupiter AWG23 2.100.000đ
1m AN-WIRE-170 1.520.000đ

CỘNG 11.926.000Đ
Như vậy tổng cộng linh kiện chính là 4 triệu.còn riêng phần tụ và dây là 8 triệu.Cái vụ dây nhợ này nếu mình biết trước sẽ đầu tư thêm khoảng 1.5 đến 2 triệu nữa thì quá đẹp.Quả thật lần đầu cầm mấy cọng dây bạc mình cũng run thật khi thay 5 cọng dây màu đỏ ,bảy cọng dây màu đen bằng một cọng dây bạc bé xíu.Nhưng khi nghe nó lên tiếng thì quả thật là đáng đồng tiền bát gạo thật.



toàn tụ xịn
Em thấy hình như bác có dùng mấy sợi bạc bọc cotton nhỉ? Chỗ đầu cắm gắn vào mainboard đấy. Bác phải mua ống teflon bọc nó lại chứ không nguy hiểm lắm, dễ chạm với mấy chỗ khác.



nhà nghèo chơi tới đó là hết......rồi.Mấy cọng đó là dây Jupiter 380.000đông/mét,mình tính gắn thử vì nghi ngờ nó nhất,mà khi mới gắn vào nó kêu như dế thật,nhưng sau vài tiếng thì cũng rất được.



Thêm một vài kinh nghiệm nhỏ:
1-nắn điện bằng diode cầu 4 chân gọn,dễ và ít nóng nhất.dùng diode schotky kép và nguồn đôi âm thanh tốt hơn nhưng nóng.dùng 4 nửa diode kép schotky ít nóng hơn.
2-dùng regulator ic dòng LT1083, LT1084, LT1085 đơn giản hơn những dòng khác vì khỏi cần diode bảo vệ.
3-Điện áp giảm ít sẽ ít nóng hơn.cụ thể khi mình dùng nguồn 12V AC để giảm xuống 3,3V và 5V thì nóng khủng khiếp,nếu tản nhiệt không tốt chắc chịu không nổi nhưng khi dùng nguồn 5V AC để giảm xuống 3,3V và 5V thì hầu như không nóng.



Sợi đó bác burn in tối thiểu 40h mới ra tiếng đúng được.
Theo kinh nghiệm của em, sử dụng cách điện cotton cho phần nguồn DC thì phải cẩn thận, không dùng nhiều được đâu. Sau khi burn in xong thì bác có thể giảm bớt phần vỏ cotton để điều chỉnh chất âm cho vừa tai còn nếu vừa tai rồi thì hay quá



Em hỏi chút là làm xong bác có đo nhiễu của cái bộ nguồn đấy không, so với nguồn switching của máy tính loại ổn ổn chút thì thế nào. Hay là theo kiểu tâm lý chiến, cứ biến áp là ngon hơn switching, cứ tụ xịn vào là sạch => tiếng hay.



Thú thật với bác là mình chẳng biết đo nhiễu và cũng chẳng có gì để đo được nhiễu cả và mình cũng chẳng bao giờ quan tâm tới nhiễu này nhiễu nọ....chỉ biết nghe thấy hay là được thôi.



PICO PSU là nguồn xung đấy bác nhé.



mình thấy đầu tư nguồn là chính xác, giá diy với giá hãng ngang nhau, tùy sở thích mỗi người thôi, như trang này bán atx linear 100% 210W giá cũng chỉ khoảng 12tr trên dưới khi về vn.

http://world.taobao.com/item/520144322273.htm?fromSite=main



Nếu mình xử dụng tụ Elna,dây western thì chưa tới 5 triệu thôi.đó là xử dụng biến áp như trên.còn nếu mình xử dụng nguồn xung chất lượng thì chỉ cần ra Nhật tảo mua adapter Dell D-220 giá 300.000đồng và 2 giảm áp 60.000đồng ở Hshop là đủ hay rồi(Dell D 220 http://poweradapter.co/dell-d220p01-da2-series-ac-adapter-12vdc-18a-220w-8pin-externa-p-2955.html)



Em cũng chỉ muốn xem họp tập được gì để cải thiện cái máy tính nghe nhạc thôi. Bác có thể vẽ cái sơ đồ khối của nguồn để tham khảo được không? Cái PicoPSU được dùng làm gì trong nguồn? Em cũng dùng cái PicoPSU và thấy nó đủ cả đường 3.3V, 5v rồi. Nhưng nguồn của bác vẫn có module 3.3V, 5V. Bác cắm thẳng vào mainboard hay dùng cho cái gì ạ?



Mình dùng 1 adapter Dell D 220 để cấp nguồn cho Pico PSU.
01-Pico PSU chỉ nối xuống mainboard 5 dây: đen,xanh lá,xanh dương,xám,tím để làm mạch khởi động cho máy tính
02-một cặp dây vàng và đen từ Pico nối với môt rờ le 12V,rở le này là công tắc mở nguồn chính.Khi ta cắm điện vào bộ nguồn thì chỉ có Adapter Dell cấp nguồn cho PSU pico có điện thôi,còn bộ nguồn chính thì bị ngắt mạch bởi rờ le 12V trên.Khi ta bấm nút Start thì Pico Psu mới cấp điên cho rờ le 12V để mở nguồn chính.
03-nguồn 12V,5V,3.3V từ Pico dùng để cấp nguồn cho các ổ HDD phụ mà thôi.Mình dùng nhiều HDD phụ nên phải dùng Adapter Dell còn nếu không dùng thêm HDD phụ thì chỉ cần adapter 12V nho nhỏ cấp nguồn cho PICO là đủ.Lúc nghe nhạc mình xử dụng SSD được cấp nguồn chính còn HDD phu thì mình dùng để làm những công việc về hình ảnh,phim,đồ họa v.vv...



Có bạn Dũng ở Úc gọi điện hỏi thăm và động viên nên mình cố gắng trình bày,góp vài kinh nghiệm cụ thể trong quá trình thực hiện bộ nguồn này,vì trình độ chuyên môn gà…văn phong kém cỏi nên khó diễn đạt tốt chỉ biết tới đâu nói tới đó,hy vọng các cao thủ trong VNAV sẽ bổ xung thêm cho.
Trong lúc làm bộ nguồn này có một tai nạn khủng khiếp với mình xin kể ra:Lúc đó mình đã thử nghiệm bộ nguồn chạy tốt rồi nhưng mạch 3.3V vẫn xài 2con LM 317 và trimmer.Khi mua được trở amtrans mình thay vào chỗ trimmer ,trong lúc thay lại làm hư mất con diode bảo vệ nên bỏ LM317 mà xử dụng LT 1083,khi gắn vào máy không chạy kiểm tra thì thấy mạch 5V bị tụt áp mà mạch 5V mình đã tét chạy tốt rồi mà( sau này mình mới đoán là vì mình xử dụng chung biến áp nguồn nên có lẽ trong điều kiện này thì mạch 3V đã chiếm nguồn của mạch 5V) nên mình tháo mạch 3V và thay thử bằng mạch giảm áp 7A của HSHOP.Cái mạch giảm áp oan nghiệt này mình đã xài từ rất lâu và đã xử dụng mười mấy bộ rồi,nhưng hôm nay gắn vào thì thấy máy im lặng một cách kỳ lạ,bấm nút khởi động không một dấu hiệu gì hết và linh tính báo cho biết có gì rất nghiêm trọng đây rồi.Để đó đi ra ngoài uống một tách trà nóng rồi bước vào cầm mạch giảm áp của Hshop coi lại thì hỡi ôi! !! Đây rồi,lộn rồi,chết chắc rồi thay vì từ nguồn ra gắn vào in của giảm áp thì lại gắn vào out của giảm áp,mình cũng chưa kiểm lại xem điện sẽ ra bao nhiêu Volt nhưng thôi lo kiểm tra quân số thiệt hại thôi.Lần trước mình cũng một lần gắn lộn Adapter 19V5 cấp nguồn cho CPU thay vì 12V kết quả là chỉ hư Mainboard nhưng may mắn là mainbaord mới mua nên được bảo hành miễn phí.Còn lần này thì kiểm tổng thiệt hại như sau:
1-Mainboard vẫn được bảo hành miễn phí.
2-Thanh ram 4G được bảo hành với bốn trăm ngàn ở Nhật Tảo.
3-Con CPU Core i5 được bảo hành ở đây: http://www.ebay.com/itm/191830875165?ru ... 26_rdc%3D1
4-Soundcard RME HDSP 9652 thân yêu được bảo hành tại đây: http://www.ebay.com/itm/Lynx-Studio-Tec ... SwDuJWybG3



Oan nghiệt a!
Chia buồn cùng bác!



mất mát nhưng thành quả đạt được hoàn toàn xứng đáng.nghe vài nốt nhạc là quên hết liền.



Bộ nguồn D.I.Y này mình thấy có vài ưu điểm sau
1-không lo nhiễu từ quạt tản nhiệt mà hầu hết nguồn máy tính đều có.
2-Có thể chủ động đầu tư linh kiện chất lượng tùy theo gu nghe nhạc và túi tiền.
Khuyết điểm
1-Mất công làm,mệt.
2-Xấu xí.
3-Nặng nề.
Tuy nhiên nếu các bác xài Raspberry pi hoạc intel NUC nếu chịu thiết kế nguồn thì dễ dàng và ít tốn kém hơn rất nhiều.
Từ những kinh nghiệm đau thương của mình ,mình xin có vài gợi ý với bác nào có ý định thử bộ nguồn như ssau:
1-ra cho mua một mainboard cũ cỡ socket 775,mình thấy cỡ 350 ngàn đến bốn trăm ngàn là có main tốt rồi,CPU thì họ hay cho không hoặc bán mấy chục ngàn thêm thanh ram nữa là nghịch thoải mái.
2-Nên xài ba biến thế rời cho 3 điện áp để dễ thiết kế và ổn định hơn.nguồn 12V nên xài biến áp 12V 10A trở lên.Nguồn 5V nên xài biến áp 6V 12A trở lên.Nguồn 3.3.V nên xài biến aps5V 3A.
3-khi thực hiện nên làm từ từ từng phần một. Thí dụ khi ta làm nguồn 3.3V thì tất cả đễu xử dụng nguồn ATX của máy tính chỉ nguồn 3.3V là xử dụng nguồn D.I.Y thôi và cứ thế tiếp tục tới các nguồn khác.
4-Nếu chỉ cần loại bỏ quạt thì chỉ cần mua một Adapter Dell 12V 18A ở chợ Nhật Tảo giá khoảng 3 trăm ngàn đồng,ghé Hshop mua một giảm áp 3A 3 chục ngàn,một giảm áp 7A 150 ngàn là đủ.



Quá cầu kỳ, kỳ này em đang cố đi qua cây cầu "kỳ"



Sau đây là mạch khởi động,vì cái máy của mình nó lung tung xấu xí nên mình dùng một số hình ảnh để diễn tả cho rõ ràng hơn

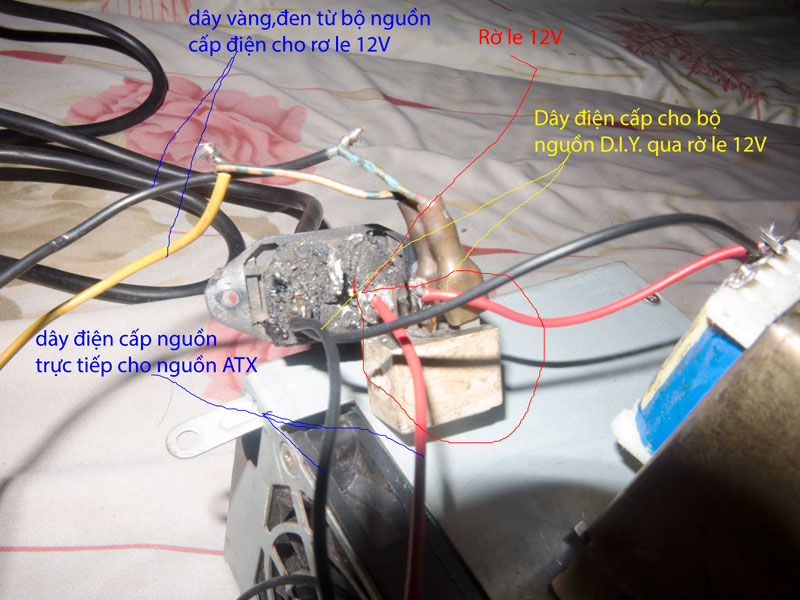

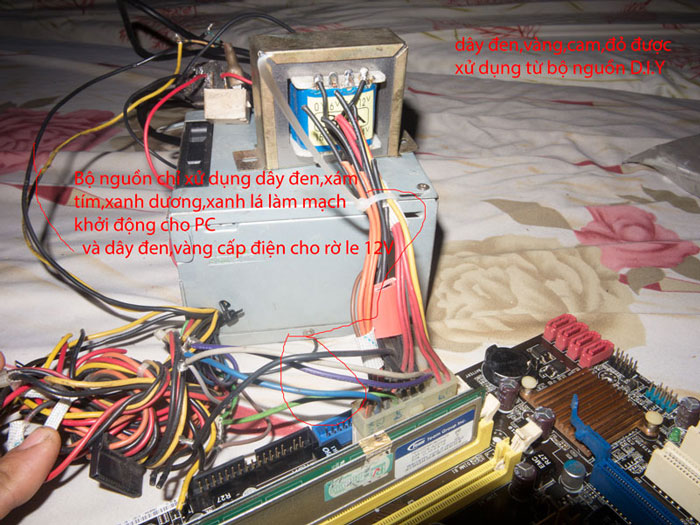

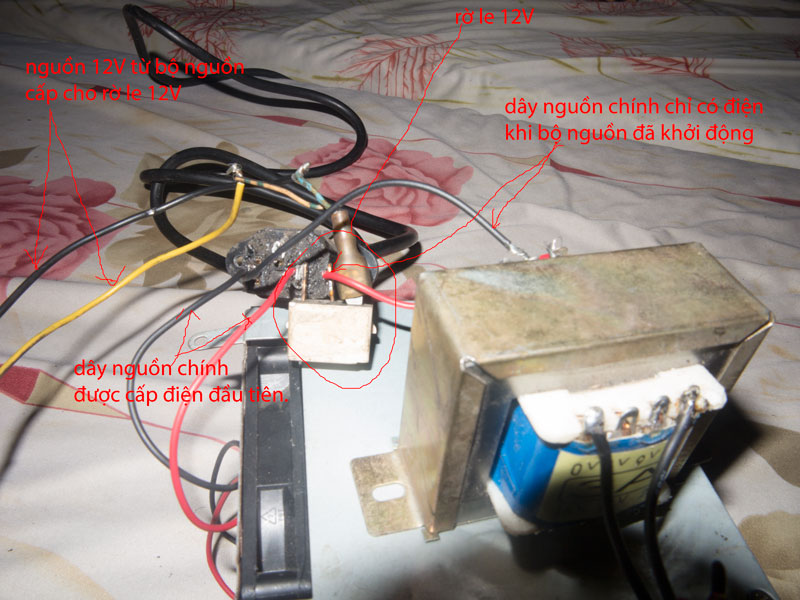

Nguồn máy tính làm mạch khởi động cho PC ta chỉ xử dụng 5 dây đen.xám.tím ,xanh dương,xanh lá làm mạch khởi động cho máy tính và một dây vàng,một dây đen cấp nguốn cho rờ le 12V là công tắc mở nguồn chính,nguồn D.I.Y



Chú còn cầm mò hàn không?Bữa nào nhờ chú làm dùm sợi cáp Sata được không?cắt thử một sợi thấy ở trong có 7 sợi đọc tài liệu thì ở trong đó có 3 sợi mass và 4 sợi tín hiệu nhưng tay nghề và mắt mũi của anh chắc làm không nổi.



Em định làm mấy lần nhưng nhụt chí quá bác ạ.
Lõi dây nhỏ quá, không hàn nổi
Nói chung là cắt các dây 1, 2, 3, 4, 7.
Sau đấy hàn 2 dây 2 và 3. Hai dây này đi song song ép sát vào nhau để không có khe hở, nhằm đảm bảo truyền tín hiệu cao tần không bị mất dữ liệu.
Hàn dây số 7 (dây GND). Dây này có thể thử nghiệm các kiểu loại dây để điều chỉnh chất âm.

Ý tưởng là vậy đó. Nhưng em không làm nổi



hiện tại em có mua 1 lô đầu jack sata về chuẩn bị cho sắp tới làm dây, các anh dgnguyen, quocdat thích em gửi mấy anh mấy cặp về hàng chới ^^, jack sata em mua 2 loại



các anh thích thích loại nào báo em nha.

à theo em dây hàn các anh nên mua dây lõi 0.3 đơn ruột sẽ cho kết quả tốt.



Quá tuyệt vời anh đang khát nước này,cảm ơn chú trước nhé,anh thích cái nào dễ hàn thôi vì tay nghề hàn kém cỏi.
