VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CONTEST

Discussion in 'VNAV Contest - Festival' started by ttanh, 28/1/13.

Page 27 of 33
  1. ttanh

    ttanh Advanced Member

    Joined:
    10/12/05
    Messages:
    3.460
    Likes Received:
    42
    Location:
    hanoi
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Nhiệt liệt hoan hô và cảm ơn các anh kỹ thuật, các anh chuẩn bị tinh thần các kỳ thi tới có nhiều thí sinh sẽ thuê các anh thực hiện đo đạc trước khi đi thi, lúc đó tha hồ kiếm thù lao ạ :mrgreen:
    Kết quả đo phản ánh một điều là số đo 3 vòng đẹp chưa chắc đã hay, nhưng muốn hay thì phải khúc nào ra khúc nấy cái đã

    ttanh, 23/4/13
    #651
  2. ClassA

    ClassA Moderator

    Joined:
    5/12/05
    Messages:
    2.524
    Likes Received:
    46
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

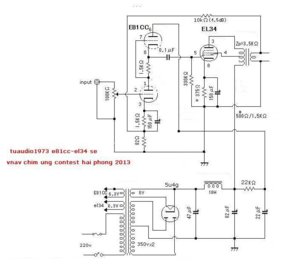

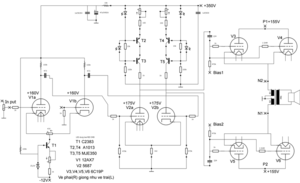

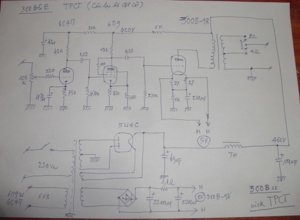

    Tiếp theo là các schematic diagram của chim giải nhất, giải nhì và giải ba theo thứ tự từ trên xuống:


    Attached Files:

    ClassA, 23/4/13
    #652
  3. chipmate

    chipmate Advanced Member

    Joined:
    24/9/06
    Messages:
    227
    Likes Received:
    8
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Hic, xem ra con chim của em bị cúm mà số đo cũng không đến nỗi tệ lắm nhỉ.
    Vụ thiếu gain nó tai hại thế đấy.

    Qua kết quả đo em thấy nhiều chim PP kỳ này méo cũng cao mà hum cũng cao.
    Có lẽ đó cũng góp phần làm PP giải không được cao

    Có nhiều amp SE DHT đốt tim AC mà hum cũng khá nhỏ. Đây cũng là điểm đáng quan tâm

    @Bác tổ trưởng kỹ thuật: em kiếm được 1 cái ổ FDD còn ngon, bác còn cần thì ới em nhá. 3 hôm nữa là nó lại đi đồng nát đới

    chipmate, 23/4/13
    #653
  4. ClassA

    ClassA Moderator

    Joined:
    5/12/05
    Messages:
    2.524
    Likes Received:
    46
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

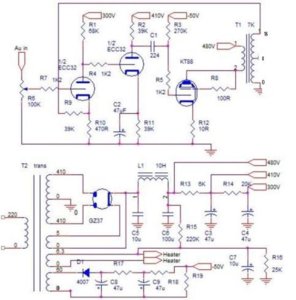

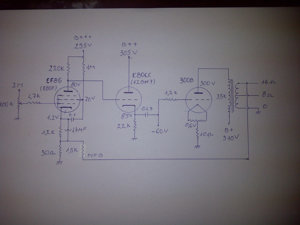

    Tiếp, giải thông số kỹ thuật tốt nhất và giải design:


    Attached Files:

    ClassA, 23/4/13
    #654
  5. ClassA

    ClassA Moderator

    Joined:
    5/12/05
    Messages:
    2.524
    Likes Received:
    46
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Em xong nhiệm vụ cơ bản rồi, còn về vụ gain và output của CD player thế nào, em sẽ hầu các cụ sau bữa tối. Hy vọng các cụ rút được kinh nghiêm nào đó..

    ClassA, 23/4/13
    #655
  6. vttaudio

    vttaudio Advanced Member

    Joined:
    6/4/09
    Messages:
    437
    Likes Received:
    47
    Location:
    VNAV
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Cái này B post thành file gốc đc ko. Mờ quá E đọc ko thấy ạ

    vttaudio, 23/4/13
    #656
  7. ttanh

    ttanh Advanced Member

    Joined:
    10/12/05
    Messages:
    3.460
    Likes Received:
    42
    Location:
    hanoi
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Bác bấm vào cái hình là nó mở to ra mà

    ttanh, 23/4/13
    #657
  8. minhhp6365

    minhhp6365 Advanced Member

    Joined:
    4/11/06
    Messages:
    3.164
    Likes Received:
    453
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    E hoan nghênh ban tổ chức và BKT kỳ Chim Ưng lần này tổ chức rất tốt và cung cấp đầy đủ mọi thứ rất minh bạch. Phải chi những lần thi trước đều như vậy thì hay biết bao!
    Kính mong BTC những lần sau cứ công bố đầy đủ như kỳ thi chim Ưng này .

    minhhp6365, 23/4/13
    #658
  9. syen

    syen Advanced Member

    Joined:
    12/2/08
    Messages:
    6.770
    Likes Received:
    117
    Location:
    Bang KenKen
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Chân thành cảm ơn cụ và toàn thể anh em kỹ thuật đã nỗ lực để cho anh em dự thi những thông tin rất quan trong về chim của mình :D

    P/S: Nhìn vào bảng thông số này thì thấy rằng chim của em mà hót phòng nhỏ thì về nhất :lol: :lol:

    syen, 23/4/13
    #659
  10. Acuti

    Acuti Advanced Member

    Joined:
    13/12/05
    Messages:
    882
    Likes Received:
    388
    Location:
    Sài Gòn - Hà Nội
    Re: TƯỜNG THUẬT CHIM ƯNG CONTEST 2013 - Kết quả chung cuộc t

    Cá nhân em thấy BTC thay loa vào phút chót là không ổn. Đề bài ban đầu đưa ra là loa Tannoy chứ không phải là loa nào khác.lẽ ra phải tuân thủ thay vì thay đổi vì nhiều Chim có thể sẽ thiết kế theo đề bài đưa ra. BTC thay đổi loa thì thứ hạng Chim thay đổi là hiển nhiên.

    Acuti, 23/4/13
    #660
  11. Camry191

    Camry191 Advanced Member

    Joined:
    14/9/11
    Messages:
    1.781
    Likes Received:
    27
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON


    Thôi đi cụ. Thua là thua, cứ rằng thì mà là mãi để làm gì. Về tổ rút kinh nghiệm cho nhữn    g cuộc thi sau vẫn chưa muộn :D
    Chim có số đo đẹp chưa hẳn đã hót hay.

    Camry191, 23/4/13
    #661
  12. syen

    syen Advanced Member

    Joined:
    12/2/08
    Messages:
    6.770
    Likes Received:
    117
    Location:
    Bang KenKen
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    :D Thế nào gọi là chém cụ ơi :lol:

    syen, 23/4/13
    #662
  13. Tú audio1973

    Tú audio1973 Advanced Member

    Joined:
    6/4/12
    Messages:
    2.130
    Likes Received:
    22
    Location:
    Thành Nam audio club
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    em xin chân thành cảm ơn bác tổ trưởng tổ kỹ thuật ClassA đã mất rất nhiều công lao trong việc ghi chép lại toàn bộ thông số các chim dự thi để bây giờ các chủ chim như chúng em có cái để rút kinh nghiệm

    Tú audio1973, 23/4/13
    #663
  14. ttanh

    ttanh Advanced Member

    Joined:
    10/12/05
    Messages:
    3.460
    Likes Received:
    42
    Location:
    hanoi
    Re: TƯỜNG THUẬT CHIM ƯNG CONTEST 2013 - Kết quả chung cuộc t

    Đấy là cá nhân bác thấy thế, chứ BGK, BTC và tất cả các thí sinh đều thấy rằng đổi loa làm cho các chim đều dễ thở hơn mà thôi

    ttanh, 23/4/13
    #664
  15. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Thấy cụ Class Đức khổ nhất khoản này, vừa đo vừa nhập thông số. Cám ơn cụ nhiều, có cái này học được kha khá thứ :mrgreen:

    huyhoanghp96, 23/4/13
    #665
  16. ttanh

    ttanh Advanced Member

    Joined:
    10/12/05
    Messages:
    3.460
    Likes Received:
    42
    Location:
    hanoi
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Đã thế lại còn không được ra ĐS ngắm cảnh, đến đêm có bát cháo cũng chẳng được húp, rồi lại còn bị vùi dập bên bàn nhậu hậu contest, khổ thân chàng quá :lol:

    ttanh, 23/4/13
    #666
  17. Tú audio1973

    Tú audio1973 Advanced Member

    Joined:
    6/4/12
    Messages:
    2.130
    Likes Received:
    22
    Location:
    Thành Nam audio club
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    em vẫn nhớ hình ảnh cụ ấy ngậm trên môi mẩu thuốc lá đã cháy hết từ lâu lúc ấy phải có người nhắc cụ ấy mới bỏ đi hăng say quá đấy mà
    em chỉ ghi lại được mỗi tấm ảnh này tiếc quá


    Attached Files:

    Tú audio1973, 23/4/13
    #667
  18. pheulong

    pheulong Advanced Member

    Joined:
    11/1/07
    Messages:
    7.571
    Likes Received:
    18
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    cứ học nhiều vào để rồi sau này thế chỗ cụ ấy để lại :lol:

    pheulong, 23/4/13
    #668
  19. paolotuan

    paolotuan Advanced Member

    Joined:
    22/8/12
    Messages:
    607
    Likes Received:
    2
    Re: TƯỜNG THUẬT CHIM ƯNG CONTEST 2013 - Kết quả chung cuộc t

    Mọi việc đã xong! Em nghĩ rằng ý kiến của cụ Acuti cũng giống ý kiến của nhiều người. Tất nhiên ban tổ chức có lý do để thay đổi theo hướng tích cực cho cuộc thi. Cái này em ghi nhận lỗ lực của BTC và chủ nhà.
    Nhưng em nghĩ việc này không nên lập lại lần nữa thì sẽ tốt hơn cho tất cả.
    Em cũng kính cụ về tổ! Tranh luận cũng nên chấm dứt ở đây ạ. Chiến thắng chỉ có 1, còn lại 20 đều là thua cuộc. Lý lẽ thuộc về kẻ mạnh, nghe có vẻ cứng nhưng đó đã là chân lý. Hãy để cho cụ Tú Thành Nam chia sẻ kinh nghiệm thì sẽ tốt hơn.
    Mời cụ lên xe buýt, về tổ :lol:

    paolotuan, 23/4/13
    #669
  20. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Ậy em chả dám :mrgreen:

    huyhoanghp96, 23/4/13
    #670
  21. constructionhp

    constructionhp Advanced Member

    Joined:
    25/9/08
    Messages:
    810
    Likes Received:
    4
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Chú cứ khiêm tốn, tiếp bước đàn anh hp mình chứ. Có giải triển vọng để khích lệ tinh thần rồi đấy.

    constructionhp, 23/4/13
    #671
  22. trunghieuhp89

    trunghieuhp89 Advanced Member

    Joined:
    8/7/12
    Messages:
    1.965
    Likes Received:
    4
    Location:
    Hải Phòng
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Nghịch ít thôi sắp Ế rồi đấy hehe :p

    trunghieuhp89, 23/4/13
    #672
  23. ClassA

    ClassA Moderator

    Joined:
    5/12/05
    Messages:
    2.524
    Likes Received:
    46
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Các bác trêu em vừa thôi, em đang đỏ hết lưng lên rồi. :)
    Về các câu hỏi của bác AGC và vttaudio liên quan đến mức tín hiệu ra của đầu CD, cũng như ráp ampli với độ nhạy ngõ vào như thế nào là đủ, em có vài ý kiến như sau:
    1. Mức tín hiệu danh định (Nominal level):
    - Mức tín hiệu ra của các đầu CD tùy hãng ở khoảng 1.5-2 V (V được hiểu là Vrms), thông thường là 2 V. Ý nghĩa của nó: Khi tín hiệu số trên đĩa CD ở mức 0 dBFS (hiểu nôm na là maximum digital level) thì đầu ra sẽ đạt mức 2 V. Tuy nhiên trên thực tế các bản ghi thường chỉ ở mức -18 dBFS hoặc -12 dBFS, lấy 2 V làm chuẩn, tính ra được mức điện áp tương ứng 250 mV và 507 mV.
    - Mức line level với các thiết bị analog khác như tape, tuner, mixer từ thậo niên 60-70: pro là +4 dBu (tương ứng 1.228 V; 0 dBu = 0.775 V) và consumer là -10 dBV (tương ứng 0.316 V; 0 dBV = 1 V)
    2. Độ nhạy ngõ vào của ampli :
    - Với các thông tin như trên và không để ý đến pro audio thì có thể thấy thiết kế ampli với độ nhạy ngõ vào từ khoàng 0.25 V đến 0.5 V là ổn.
    - Độ nhạy ngõ vào liên quan mật thiết đến gain của mạch. Mà gain cao quá thì nhiễu nền cũng cao theo, cần nhiều tầng khuếch đại hơn.. cho nên cần suy xet cân đối giữa các tham số.
    - Kinh nghiệm của em thấy từ trước đến nay nhiều người dùng mức tín hiệu 1 Vp-p ( 0.35 Vrms) - 1.4 Vp-p ( 0.5 Vrms) đầu vào làm chuẩn để tính toán mạch sao cho ampli có thể ra hết công suất.

    Vài ý kiến chém vội thế, các bác bổ sung tiếp, em lặn đây..

    ClassA, 23/4/13
    #673
  24. anhtuanhpqn

    anhtuanhpqn Advanced Member

    Joined:
    30/9/10
    Messages:
    3.034
    Likes Received:
    4
    Location:
    Đệ tứ chiến khu.
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Chém thế này mới là chém chứ. Em còn cắp tráp cho cụ dài :D

    anhtuanhpqn, 23/4/13
    #674
  25. HDhunter

    HDhunter Advanced Member

    Joined:
    13/1/10
    Messages:
    3.186
    Likes Received:
    22
    Location:
    Gầm cầu Long Biên
    Re: VNAV CHIM ƯNG CONTEST HP 2013- BÀN LUẬN KỸ THUẬT HẬU CON

    Hơi hoang tưởng tý nhưng mà ... biết đâu đấy :lol: Mỗi tội chả ai người ta thi ở cái phòng nhỏ thế mới khổ :lol:

    HDhunter, 23/4/13
    #675
