VNAV' SUMO Contest 2011 - tường thuật trực tiếp từ trang 15

Re: VNAV' SUMO Contest 2011

Bác Tuấn Anh có nhờ em post cái hình sơ đồ của amply 805PP lên ạ .



Re: VNAV' SUMO Contest 2011

híc, ampli kêu đúng ngay phút 90 . chiều nay team works còn chạy đi mua đồng hồ đo cao áp... đúng là cứ vậy hoài chắc tổn thọ thay vì 90, chủ dự án tình nguyện đến 79 thác là vừa :mrgreen:

hè hè, còn chưa đến 24 tiếng để chạy rà và cân chỉnh 8)



Re: VNAV' SUMO Contest 2011

Năm ngoái hình như ù trên 15mV~ là bị loại năm nay không biết sao. Cố lên bác :wink:



Re: VNAV' SUMO Contest 2011

Em xin gởi phần mạch khuếch đại trước, đang vẽ tiếp phần nguồn gởi lên . . .



Re: VNAV' SUMO Contest 2011

Chúc mừng các bác Audio & Friends, mrseven, vducuy, tuan anh.
Cho đến giờ, các bác Viagraless, akairingo, nuhoangtocdo và DIY-lover vẫn chưa có mạch nguồn.
Hai bác akairingo và nuhoangtocdo chú ý: trong sơ đồ có chổ không hợp lý. Đề nghị 2 bác nghiêm túc hơn.



Re: VNAV' SUMO Contest 2011



Re: VNAV' SUMO Contest 2011

Hi hi, em gửi lại sơ đồ có bộ nguồn. Chính xác 99,99%

Sớm được 3 phút, hú vía
Tks



Re: VNAV' SUMO Contest 2011

Huhu cả đại đội xuyên Việt đi karaoke hết rồi, có mình em ở ks, thôi em mạo muội thay mặt HLGA nộp bài đây ạ
sơ đồ của T1610PSE, SV572SE và SV572PP



Re: VNAV' SUMO Contest 2011

may quá chậm vài chục giây nữa thì hét hạn nộp bài



Re: VNAV' SUMO Contest 2011

Công nhận BTC năm nay chặt chẽ quá, từ nào giờ em làm ampli toàn vẽ sơ đồ trong đầu, Trị số điện trở thì tính bằng điện thoại di động ngay tại chỗ , trình vi tính em quá còi, ngồi vẽ lại thấy còn cực hơn là thi công nữa



Re: VNAV' SUMO Contest 2011

Trước giờ Em toàn vẽ mạch để mô phỏng, tự nhiên hôm nay phải vẽ mạch nguyên lý . . . nhiều linh kiện trước giờ không dùng nên tìm mãi không ra . . .
Mod duyệt cái sơ đồ của Em nhé

Năm nay có vẻ các phương án nối tầng dùng IT được sử dụng khá nhiều, thêm nữa lả tải chọke dần dần thay thế cho tải trở . . . Qua đo đạc Em thấy tải choke và IT cho méo hài bậc 2 khá nhiều, nhất là tầng số cao, có lẽ đây là nguyện nhân mà nhiều sp được thiết kế với tải choke ???



Re: VNAV' SUMO Contest 2011

Cái mạch lái của T1610PSE hình như phần Cát-cốt ECC8100 trong mạch vẽ thiếu con tụ (và có thể thiếu/sai con trở) thì phải phải không bác ttanh ? :roll:

Mà không biết cái SV572SE có bị "phạm quy" không nữa vì đã dùng bóng bán dẫn Q1 làm khuếch đại dòng ? :?



Re: VNAV' SUMO Contest 2011

Em mới đi công tác về sáng Mai em post sơ đồ các bác thông cảm nhé



Re: VNAV' SUMO Contest 2011

Hay tại là gu nghe của đại đa số DIY của ta chăng nên đều thích dùng chung 1 cấu hình ... ?



Re: VNAV' SUMO Contest 2011

E cũng có ý định chạy đến cầu cứu bác,nhưng thử cố dò tỉm nguyên nhân xem sao và cũng đang làm theo pp của mấy sự phụ,chuyển sang đối tim bóng công suất bằng DC hy vọng e nó khỏi bệnh.cám ơn bác đã động viên.



Re: VNAV' SUMO Contest 2011

nếu output transformer , interstage dùng Tango và power tube 805 RCA thì amp 805 này sẻ chiếm giải nhất sumo 2011 theo tôi thì driver stage D3a (7721) is the best vừa Pentode& Triode có điều tôi sợ không đủ gain drive 805 nếu đù thì chất âm sẻ tuyệt vời



Re: VNAV' SUMO Contest 2011

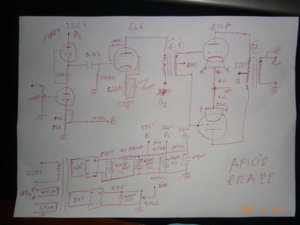

đây sơ đồ 812a PP của em , vì gấp quá em vẽ tay quá sấu BTC thông cảm



Re: VNAV' SUMO Contest 2011

dòng qua bóng driver là 180V/ 2.2k = 81.8 mA. bác có nhầm chăng ?



Re: VNAV' SUMO Contest 2011

Lần thi này mấy Em thí sinh OTL biến mất có lẽ thấy BGK khg có gu nghe OTL



Re: VNAV' SUMO Contest 2011

Cảm ơn bác đã góp ý, sơ đồ em kiểm tra lại kỹ rồi không thấy thiếu/sai gì cả ạ



Re: VNAV' SUMO Contest 2011

cả khán giả cũng không ấn tượng , nhớ nhung gì đến mấy em này !
riêng em thấy nó nghe hay ...như bán dẫn loại tốt vậy !



Re: VNAV' SUMO Contest 2011

em đoán mò nha. có lẽ ý bác Concerto là điểm vào lưới 1/2 bóng trên cần có 1 cầu chia áp gồm 2 con trở và điểm này nối mass bằng 1 tụ trong mạch tầng đầu cascode :wink:



Re: VNAV' SUMO Contest 2011

Em thấy mạch Balance này rất hay, có khả năng triệt tiêu ùh, nhiễu rất tôt,mạch chạy rất ổn định, nhưng các đèn đối xứng phải chỉnh cho thật cân nhau, không lợi sẽ bất cập hại.



Re: VNAV' SUMO Contest 2011

Kiểu kiểu là như vậy ... Có thể không cần 1 cầu chia áp nếu dùng Cát-cốt cấu hình Ớt-E-rờ-Pê-Pê nhưng dù như thế cũng vẫn cần con tụ thoát ... Thực tế có nhiều mạch ráp sai vẫn kêu nhưng hoặc kêu nhỏ/méo (nhưng biết đâu lại kêu "hay"); hoặc/và 2 là sẽ mau chết đèn (hoặc đèn đã và đang chết); hoặc 3 là không kêu ... Nếu là trường hợp 1 hoặc/và 2 thì nếu mục đích người thiết kế muốn như vậy thì cũng chẳng sao vì là sở thích ...



Re: VNAV' SUMO Contest 2011

nó đây này bác :
