Bóng GZ34 bác vẽ mạch đúng chưa nhỉ ?



Mạch nguồn vẽ đúng, chỉ thiếu mấy con trở xả. Chặp song song 2 plates GZ34 lại, lúc này bóng trở thành 1 con diode. Thậm chí cao áp qua 1 plate, bóng vẫn chạy tốt nhưng khả năng chịu dòng giảm 1/2.



Chuẩn Man.

Nhưng cái phiến lại nối xuống đất :lol:



không cần hi vojgn đâu tú ơi, anh tin chăc sumo này em sẽ lãnh giải vô địch. vô địch chim ưng rồi vô địch sumo nhe. chuẩn bị lãnh giải đi là dừa. thân



Bác có dẫn chứng cụ thể nào về việc "khả năng chịu dòng giảm 1/2" không ?



vô địch " chim ưng " đây mà. e lại dự đoán cho bác vô địch Sumo nữa :roll:



Các bác CLB Audio Cột Cờ HN đã nộp sản phẩm và sơ đồ mạch.

Thanks,



sau khi em 805SE cât tiếng hót em đo được thông số sau
công suất 40W/kênh
đáp tần từ 15Hz-30KHz -1db đo ở 20W
zero Fb



Ơ, 3 kiện SUMO cuối cùng vừa theo chuyến chuyên cơ đặc biệt đêm hôm qua, đã tập kết ở địa điểm quy định, chửa thấy bác nhà đài sâu ảnh lên để anh em ngoài này yên tâm nhỉ ?



Quan tâm nhất 3 cái kiện này :lol:



Cập bến an toàn rồi, chưa kịp chụp hình sâu lên



Các Bác chú ý, các sơ đồ phải vẽ nghiêm túc nhé. Trưa mai là hạn chót rồi đó.
Các ampli có sơ đồ đầy đủ kèm theo thông số đo kiểm sẽ được ưu tiên kiểm tra và fix volume trước.
Sơ đồ không đầy đủ có khả năng sẽ không được đo kiểm.



Chỗ bác Quyetdiy thay bằng BHA rồi bác nhé



Bộ giàn tham chiếu và người mẫu VNAV vừa cập bến.

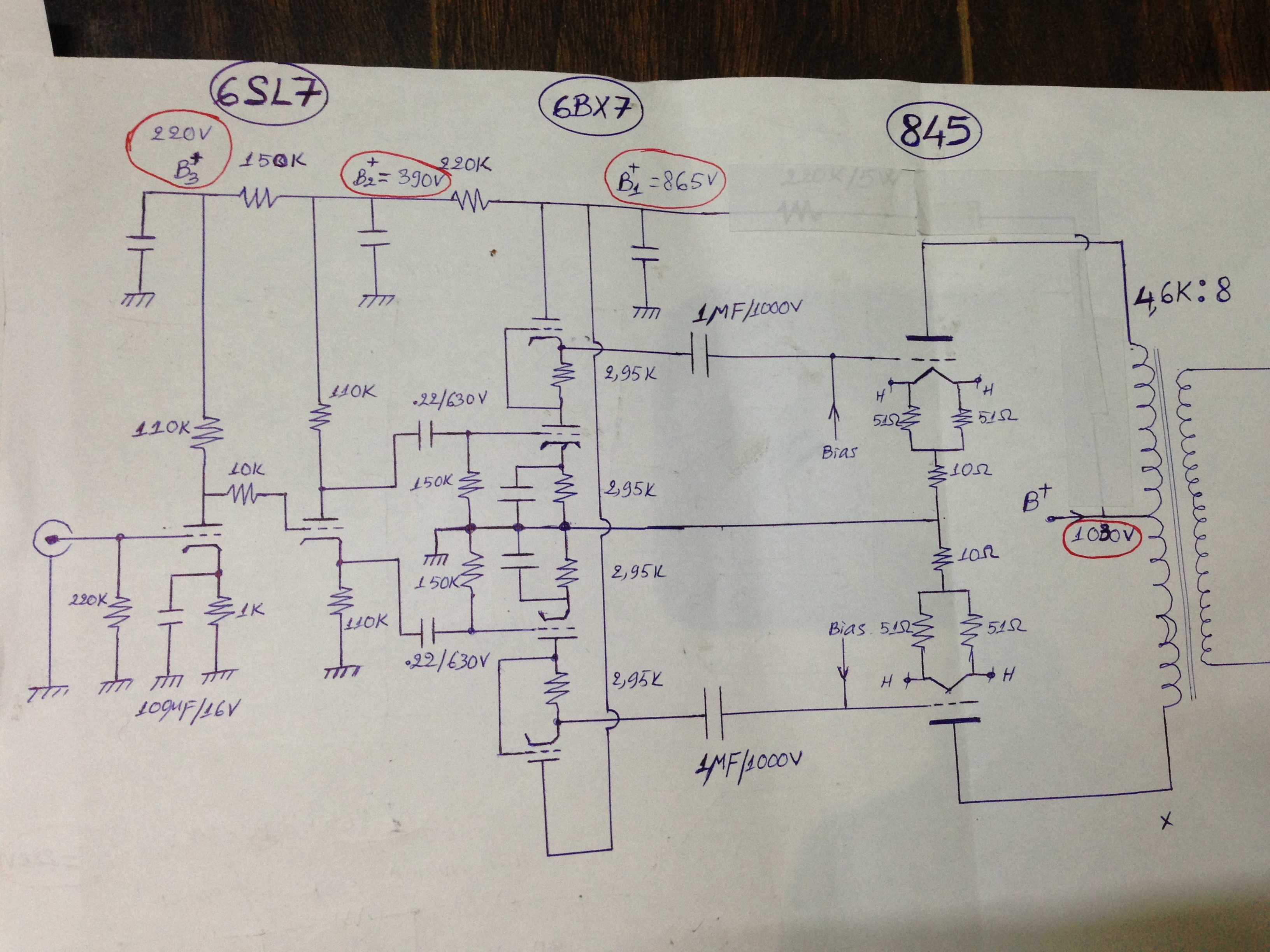

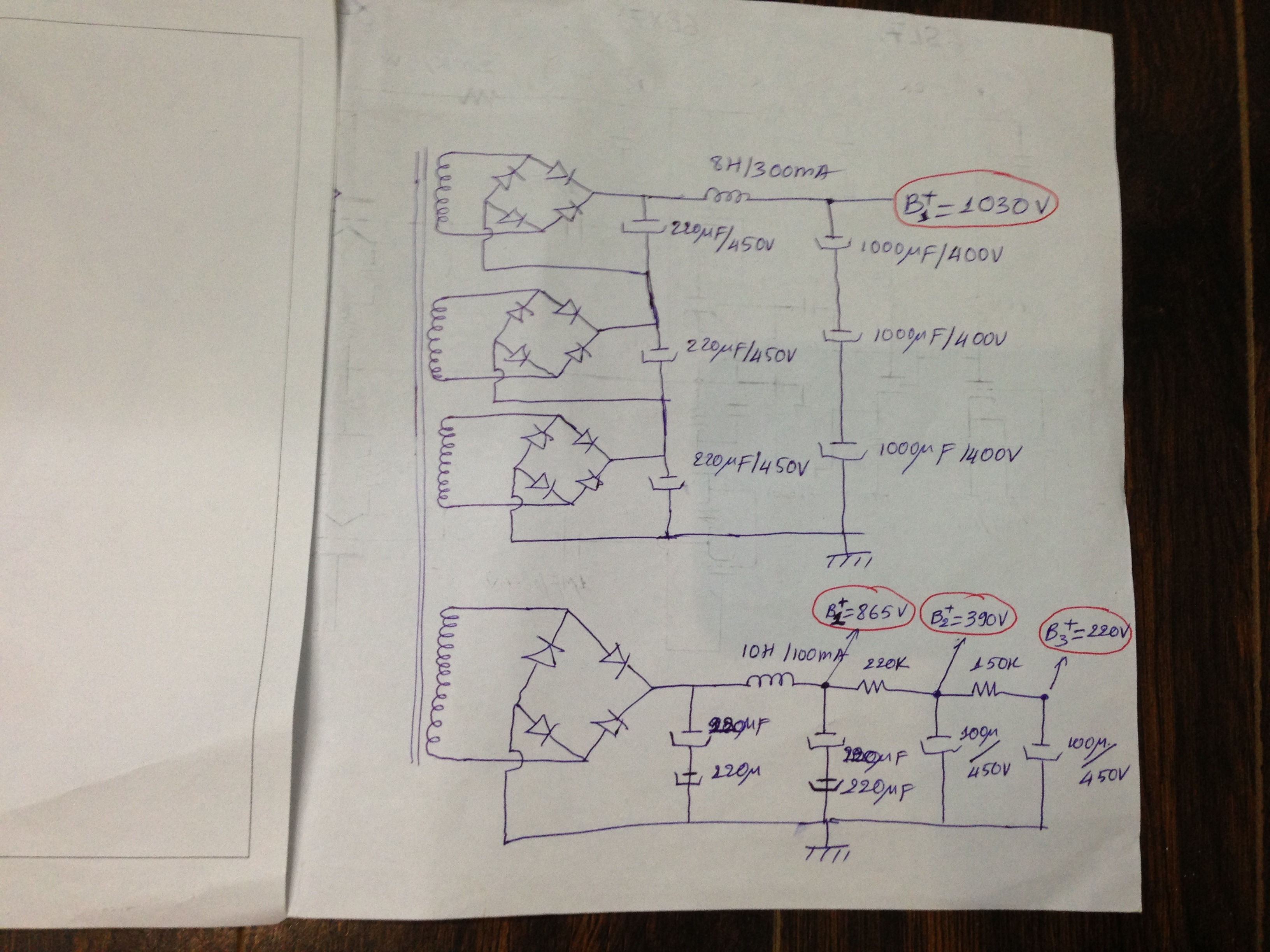

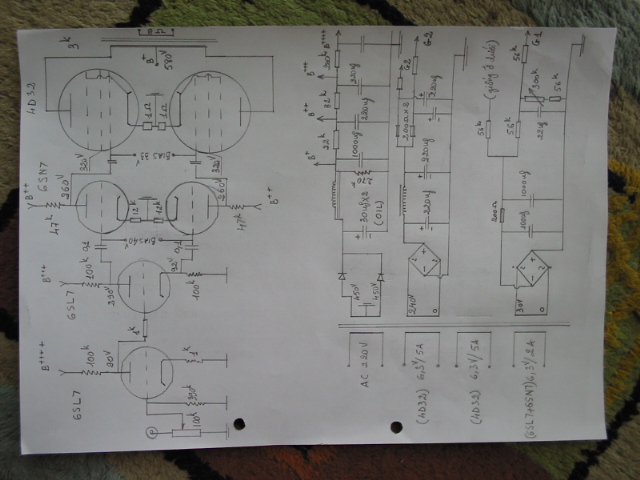

Kính gởi BGK phần mạch của sản phẩm dự thi :
( Xin thông cảm hình vẽ tay vì hổng biết vẽ máy ! )



Sumo Đà nẵng vừa cập bến !



cảm ơn bác Tuantranphu đã nhớ tới e. e xin gửi mạch vẽ.
BTC cho e hỏi ngày mai e mang ampli tới nhưng không biết liên hệ với ai để nhận sản phẩm,và đo đạt. mong BTC và các bác hướng dẫn thêm.
e xin chân thành cảm ơn.

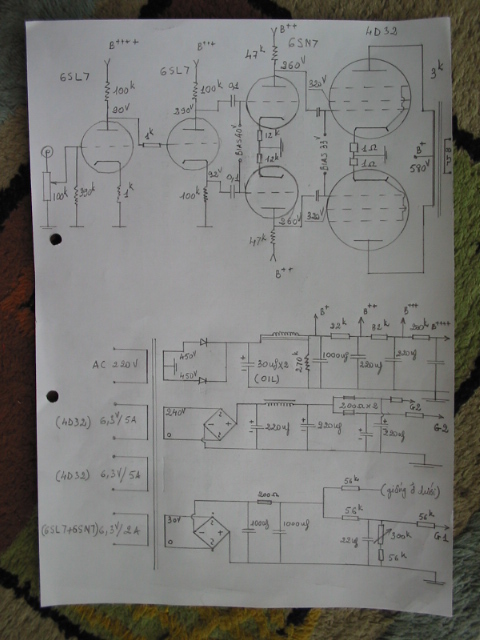

E post lại mạch cho rõ hơn

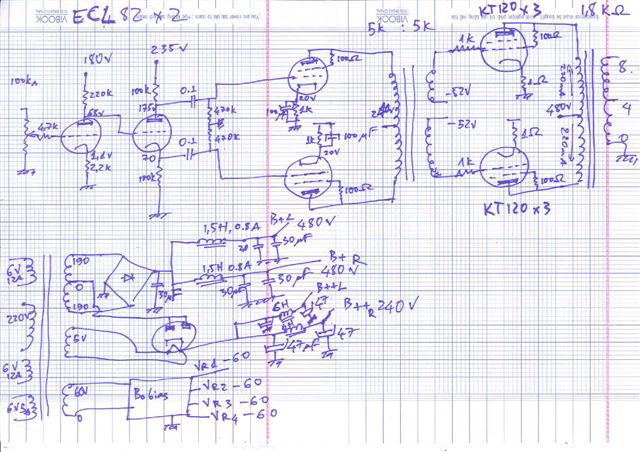

Em post giúp bác Tuấn Anh
Thông số cơ bản:
KT 120PPP (triode - zero FB)
Nguồn: 220V
Trở kháng đầu vào: 100K
Trở kháng đầu ra: 0-5-8 Ohms
Công suất ra: 80w/ chanel
Băng thông tại công suất 50W: 7Hz (-0.5db) -> 18K (-1.5db)



Mờ quá đọc không nổi!

Vẽ sơ sài quá đi!

Dùng kính lúp cũng không thấy!

Cũng không nhìn rõ!

Những chỗ quan trọng thì lại mờ quá!

Amp có thông số tốt nhưng phải xếp sau vì vẽ chán quá, không đọc được sơ đồ!

Xin thông cảm vì mắt mũi dạo này kém quá!!!
Sơ đồ chi tiết, rõ ràng sẽ có lợi thế rất lớn.
Thời gian đo kiểm rất hạn hẹp. Rất có thể không đo hết được.



Danh sách đo kiểm:
1- Bang Hội KEN KEN: 4D32 PP monoblock + Pre tube 6H30
2- Thanhgv+tungbc: amp 813PP mono block
3- Tú audio1973: 6C33-B SE.
4- vttaudio: monoblock 100TH SE.
5- Đà Lạt Team 6C33C-B SE.
6- BHA-GM70SE.
7- Câu lạc bộ Cột Cờ - Hà Nội: Mono Block ГМ -70 Push pull.
8- Tuan Anh:KT 120 ppp.
9- Rongcon: 805 SE.

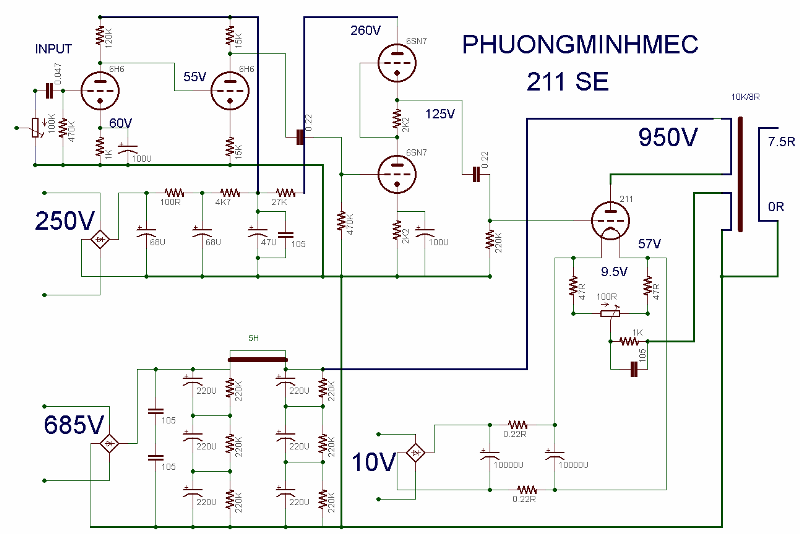

10- Phuongminhmec 211-SE.
11- BTA: 813 SE mono block
12- Huyền Minh nhị lão: 4D32PP-MKIII mono block.
13- Thủ Đức Group: Amply 845 PP.

Hay là mình khoá sổ đi nhá, 19g là phải đi dự Welcome party rồi.



em đọc được mà he he , mod cho post hình lớn lên đi thì sẽ đẹp ngay



Em trả bài BTC & BKT các Cụ duyệt Em nha: TWO MUOSE 100TH SE+ Pre
vì thời gian quá ngắn do nghỉ dài, nên bộn việc Cty, ở nhà lại ko có máy tính nên sáng mai Em trở máy tới và nộp bản vẽ nguồn và Pre vậy. Công suất khi đo 1Khz, áp nguồn đủ 217Vac, channel 1: 11.7Vrms channel 2: 12.2Vrms ngõ vào chưa có Pre 0.65Vrms, khi có Pre 0.42Vrms uotput với tải 8om. dải tần khi đo ở 8,5Vrms : 15Hz-> 25Khz suy hao + - 2db (500Hz bắt đầu đi xuống dần đến 15Hz, dải trên 12Khz đến 25Khz bắt đầu từ từ đi xuống, đoạn 500Hz ->12Khz thẳng tưng)



Hình sơ đồ Amply Thủ Đức Group do bác Sinhlk gửi thấy mờ mà máy bác ấy không chỉnh nhỏ hình được nên mail nhờ em gửi lên lại.



Sơ đồ mạch nguồn amply Thủ Đức Group.



Cũng không nhìn rõ!
Gởi lại nè bác Huy, nếu hổng nhìn rõ nữa là..............bị tăng độ rồi, phải thay kính thôi!
