Giới thiệu với bác James topic này, có nhiều người làn nên cũng dễ hỏi hơn. Nguồn thì trong shop AudioNga cũng có bán cho pre đấy. Linh kiện khác thì mua trong các shop vnav dư sức lắp được pre viewtopic.php?f=46&t=21883

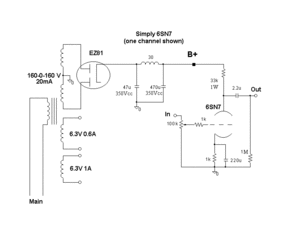

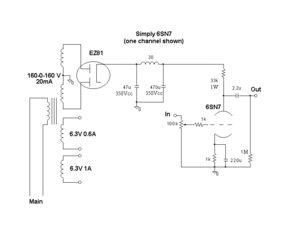

Theo mình bạn nên làm theo mạch này. Ý kiến riêng của mình là : -Mạch đơn giản dễ làm ,thích hợp cho người mới bắt đầu.Mà âm thanh lại không hề thua kém . -Ráp thực hành với bóng Tàu hoặc Nga rất rẻ và thông dụng.Sau đó muốn chuyển qua các loại bóng cao cấp hơn chỉ việc cắm rút ,mạch vẫn giữ nguyên.Các loại bóng 9 chân (12at7,12ax7...)ko có được lợi điểm này khi phải thay đổi mạch đốt tim. -Khi làm đúng theo mạch này,bạn biết thêm về mạch nắn bằng đèn van.Tuy nhiên có thể đơn giản hơn nữa khi thay đèn bằng cầu đi-ốt. Vài dòng chia sẻ,chúc bạn sớm có pre đầu tay của riêng mình !Thân !
Bác còn phát hiện ra bóng 6SN7 có phân nửa là hơn em rùi , hồi mới đầu em cứ cho là cả bóng cơ đấy :lol:
Thông thường sơ đồ mạch người ta chỉ vẽ 1 vế.Pre này sử dụng mỗi vế 1 nửa bóng 6sn7 (bóng Nga là 6H8C) Điện áp có ghi nơi bộ nguồn đó bác !
Cái sơ đồ bác 1000 chuong đưa là hoàn chỉnh rồi còn gì nữa bác ,em thấy bác cứ mạnh dạn làm đi rồi bí chỗ nào mới hỏi tiếp thì mọi người mới giúp được .Hơn năm trước em cũng giống bác bây giờ vậy mà giờ đã có vài con rồi .

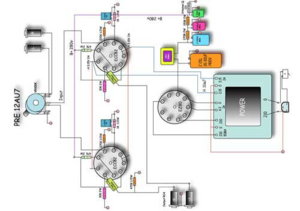

Bác bố trí linh kiện rồi theo hình mà kéo dây , mạch này em lấy trên mạng ráp thực tế thì chưa ! Chúc bác may mắn .
Khỏi choke luôn .Thay thế bằng điện trở,đồ hãng có khi cũng chơi vậy thôi.Sau này muốn nâng cấp thì làm sau.Xem hình minh họa :
Và như mình đã nói ở trên , bỏ luôn cây đèn nắn cho đơn giản tối đa .Thay thế bằng 2 đi-ốt.Xem hình minh họa :

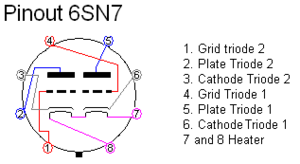

Tặng bác cái sơ đồ chân của đèn 6SN7. Đèn này là đèn kép, mạch trên chỉ cần dùng 1 đèn là có 1 em pre rồi. 1 Kênh dùng chân 1,2,3, 1 kênh dùng chân 4,5,6, chân 7-8 là đốt tim 6.3V, dùng chung. Chân 2,5 là Anode nối vào B+. Chân 3,6 là Cathode nối xuống mass, 2 chân 1 và 4 là grid nối vào input.

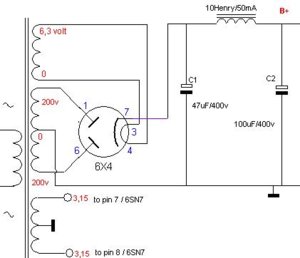

Bắt tay làm liền cho kịp Tết bác ơi ! Gửi bác sơ đồ phần nguồn,đã biên tập cụ thể ,rõ ràng ,quá dễ hiểu !!! Ghi chú :cuộn B+ mình ghi 200v cho chẵn,dễ nhớ.Thực ra có thể sai số vài chục vôn .Nếu có thể thì nên quấn nhiều điểm 160/200/240/280.Tiện dùng sau này. Cuộn đốt tim cần phải chính xác và nên có thêm cuộn 5v để dùng với đèn nắn khác.

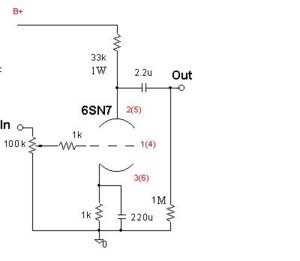

Tiếp theo và hết Ghi chú : Vế trái dùng nửa đèn 6SN7 với các chân 1-2-3. Vế phải cũng y như vậy với các chân 4-5-6. Tụ xuất 2.2 nếu chưa có sẵn ,có thể dùng 0.47 cũng OK !

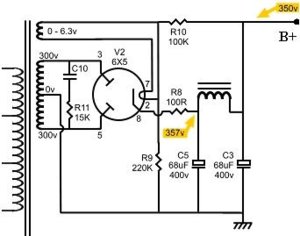

Xin phép anh cho e gửi mạch nguồn sài bóng 6X5 anh xem chơi , món này thấy anh bẩu có sẵn :mrgreen: Áp ra anh chỉ cần điều chỉnh áp vào đèn nắn theo ý anh muốn ạ
