Xin các bác giúp đỡ 6C33C Singend - Pháo hạng nặng

Em chào các bác đã từng kinh qua 6C33C

Sau một thời gian bổ bê công việc, vợ con. Em đã lọ mọ lắp được mấy em 300B SE- 2A3 SE -6B4G SE - 6550 SE...( không hiểu sao em thích tiếng SE hơn PP) với linh kiên đa quốc gia. Giờ đây em mon men tiếp lên hẳn pháo hang nặng 6C33C-B SE.
Hiện tại em đã chuẩn bị:
- 2 X 6C33C-B
- OPT - Đã nhờ đặt bác Teabule. Chờ ngày bay ra Hanoi
- 2 X 6H6Π Direve ( ECC99)
- Linh kiện tụ trở ...cũng đủ cả.

Em đang đau đầu nhất là cái biến áp nguồn. Vì điện áp và dòng cho 6C33C rất khủng. Nên em chưa biết nên dùng điện áp ra ntn và cần nắn bằng tube thì dùng bóng gì? Các bác cho em một lời khuyên nhé.

em thì dự kiến như sau: không biết có đúng không?
1- Sơ cấp 220V (Đương nhiên vì em ở Việt nam)
2- Thứ cấp
- 160V - 0 AC/1K ===> 6C33C
- 290V -0 AC/100mA ===> 6H6Π
- 6,3 VAC/7A ===> Tim đèn 6C33C X 2
- 6,3 VAC/ 1,5A ===> Tim đèn 6H6Π X 2
- 5 VAC/3A ====> đèn nắn. ( Cái này dự kiến vì e chưa biết có dung đèn nắn được ko)

Theo các bác thì em nên dùng 2 nguồn Power và Driver ra riêng hay dung trên 1 biến áp? EM hình dung ra cái BA này sẽ rất to :cry:

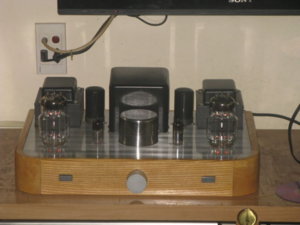

em xin giới thiệu 2 cái đèn em mới lắp xong:

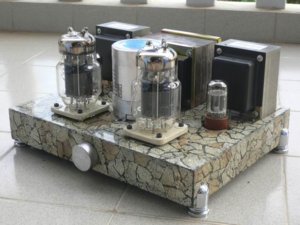

2A3

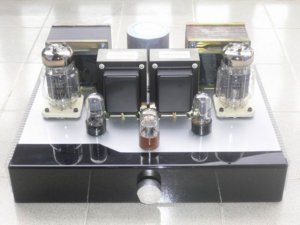

6B4G



theo em từng được biết thì 6C33C đau đầu nhất là hiện tượng trôi nhiệt khi linh kiện không tốt. Còn áp và dòng cao như vậy thì phương án nắn đèn khó khả thi. Sumo vừa qua có bác Tú (thành nam) là SE đo kiểm được tới 22w, bác thử liên hệ chắc có chút kinh nghiệm. Em hóng chút. Chúc bác thành công



Cảm ơn bác, em cũng nghe qua cái vụ trôi nhiệt đó nên mở topic mới để mong nhận được giúp đỡ của các bác ấy.



cái của nợ này có 2 đốt tim / đèn, nếu bác nối // thì V = 6.3V/7.2A nên quấn dư giả chút (số 8 chẳng hạn cho nó đẹp)
bác định chạy bóng dòng bao nhiêu mà quấn 160V / 1A ?
bác nên quấn đốt tim riêng và cao áp riêng nhé



Mua phải bóng đểu, do thằng bán ko đàng hoàng, thò bị chôi nhiệt, nếu bóng mới thì ko bao giừo có, còn về phần đôte tim thì nên dư ra ko nên quấn đúng.
6C33C dùng dòng cao, và chất âm của nó có dùng đèn cũng chẳng thay đổi nhiều, nên dùng điote, và time đóng sau đốt tim là chuẩn. Theo cá nhân E thì dùng mạch 6E5 đẩy 6C33C kinh điển của nó là chuẩn (SE)



Vây à bác, bác có thể pót cho em cái schematic đc ko bác? Em mất mấy ngày hỏi cụ gúc mà thấy ko nhiều mạch SE lắm. Nếu có thì toàn bóng khùm khoằn bác ạ



Bạn bỏ thời gian nghiên cứu nhiều cái schematic khác nhau của đèn 6C33C này, khi nào ưng ý và chốt schematic, đề ra phương án triển khai rồi hãy bắt tay vào cái biến áp nguồn sau, không cần vội vã cứ túc tắc. Biến áp nguồn cho dự án này cỡ 350 Watts là thoải mái với 6C33C - SE.
Còn đẩy bằng đèn gì là tuỳ mình thôi, phương án đèn bốn cực 6Э5П đẩy sang 6C33C cũng chỉ là phương án dễ dùng của người Nga thôi.
Đèn này của người Nga làm ra, nhưng làm amply đầu tiên chạy bằng 6C33C này lại là ở xứ khác cơ. Mà con này theo tôi chỉ là vào cỡ lựu pháo 75mm thôi, tầm bắn ngắn, sức công phá nhỏ.



Mạch thì nhiều sợ bác không có sức làm thôi, ví dụ nho nhỏ:
http://www.jogis-roehrenbude.de/Leserbr ... lm/Amp.htm
http://www.jogis-roehrenbude.de/Leserbr ... /6C33C.htm
túm lại là bác nên theo đề xuất của bác tuantranphu thì mọi người dễ tư vấn hơn



tặng bác chủ cái mạch con sumo hôm vừa qua của em để bác ngâm cứu nhé chúc bác sớm thành công



Ngày xưa em phải bán 1 số bóng 6c33 đã qua sử dụng vì bực mình chuyện này. Bác vttaudio làm ơn chia sẽ kinh nghiệm di ạ. Biết đâu em gom lại để làm tiếp. Cảm ơn bác.



Mạch của bác rất kinh điển. Thanks



Về phần nguồn thì khoai nhất là đốt tim cho 6C33C, em thường mua 1 cục biến áp xuyến Hoàn Cầu loại 150W rồi dùng dây 1.6 ly quấn 2 cuộn 12V, cũng hơi đau tay nhưng kết quả rất tốt vì không sợ nóng, không nhiễu, giúp nhẹ tải cho biến áp nguồn chính ...

Nếu ngoài đó kiếm không có biến áp thì em có thể mua dùm bác, nhưng mà em không nhận quấn dùm đâu nhé

Nói về 6C33C em lại nhớ đến chiếc ampli đầu đời cách đây gần 10 năm, khi đó còn chưa biết làm Fix Bias, con điện trở cathod 50W bốc cháy nghi ngút cùng với chasis vỏ gỗ không thoát nhiệt ... he he



biết ngay mà, nhắc đến Tào, Tào đến :lol:
@vtt: cụ viết sai chính tả nhiều quá :mrgreen:



Cái vụ này mấy cụ viết C++ mắc roài ah ; // dự ớn quê nhà tới đâu rùi Quang ...



Cảm ơn ba bác Via..less, Ở ngoài này em vẫn đặt quấn bác Bình cầu diễn, các nguồn bác ý quấn cho các dự án trước đều rất tốt nên em tin tưởng được bác ạ.
Cái chính là em cần thống số. E dùng autobias.

Em sẽ đặt quấn theo gợi ý bác Tào. Em đang nghiên cứu đèn lái rồi chốt phướng án



Linh kiến em đã chuẩn bi đây ạ: Chỉ còn nguồn chính cho 6C33C


Giờ em sẽ đặt nguồn rồi tính tiếp phướng án Classic



Vâng bác ạ, em đang nghiên cứu một số sơ đồ SE. Vì là mới bập vào đèn mấy tháng nên em cứ theo phương châm mạch nào dễ nhất thì làm. Mạch phức tạp em sự lắp xong nó lại phóng như hỏa tiễn thì..



Các bác ơi cho em hỏi về dòng của nguồn với: Theo sơ đồ bác Tú ý.

- 160V: bao nhiêu mA hay làm 1K luôn cho 2 bóng 6C33C?
- 12,6 đốt tim 6C33C thì mấy A là ok ạ?



khi đấu nối tiếp cuộn đốt tim cho 1 bóng 6C33C U=12.6V Imax là 3.6A vậy bác phải quấn tối thiểu 4A, bác chịu khó đọc datasheet trong đó ghi hết mà. còn cuộn 160V thì em ko biết tác giả cho chạy dòng bao nhiêu mA, em nói ví dụ mạch em sử dụng chạy 125mA/bóng thì 2 bóng sẽ là 250mA em nghĩ mạch của bác chả đến 1A đâu



Bác nên quấn cục nguồn theo thông số :
Thứ cấp
- 160V hoặc ... - 0 AC/0.5A ===> 6C33C
- 290V hoặc ... -0 AC/100mA ===> driver
- 12.6V / 4A ===> Tim đèn 6C33C X 2
- 6,3 VAC/ 1,5A ===> Tim đèn driver X 2
Bác nên nắn diode vì giống này sài đèn nắn hơi hao, có chăng bác dùng đèn nắn cho tầng đầu, khi đó phải quấn CT cho cao áp tầng đầu
Chúc bác thành công



Em nhiệt liệt phản đối phương án autobias, lý do là điện trở cathod sẽ bốc cháy , hoặc đốt cháy thứ gì đó gần nó sau vài giờ nghe nhạc, nếu dứt khoát làm auto thì bác cố gắng vừa nghe vừa canh chừng nhé.

Thiện tai



Bác ở ngoài HN thì cố kiếm thêm cặp chân đèn này, nhờ mấy bác hay đi VM nhặt cho là đúng người đúng địa chỉ luôn :wink:

nếu gặp may mà gặp loại đế phíp như trên nhưng cọc CNC như thế này thì nhất



He he Em làm GM 70 auto bias đâu có sao. Em dùng 2 cái R sứ dây quấn của LX loại 500 ohm 50W đấu nối tiếp thành 1K/100W chạy vô tư. Riêng 6C33C SE nếu dùng fix bias thì cũng phải dùng 1 R từ 4,7 R trờ lên nối ờ cathode xuống mass để giảm thiểu khả năng trôi nhiệt của 6C33C



cái đế nâu bác Pointed giới thiệu dùng lâu dài có ổn không vì hình như trong máy trên VM em thấy nó cắm bóng khác vào mà, em sợ vì 6C33C khá nóng



Từ trước tới nay e chỉ thấy bọn Nga dùng socket này cho GU-29, GU-32... chứ cấm có dùng cho 6C33C bao giờ, chắc phải có lý do đấy ạ
