Xin giúp em sửa chữa ampli JVC-S50

Em mới mua được ampli JVC-S50 âm thanh nghe rất hay, nhưng chỉ hát được AM âm rất rõ, FM không hát được, bật qua FM nó êm ru hà
Giúp em sửa nó với, em rất muốn sử dụng cái ampli có radio này, nó sản xuất vào khỏang 1972, nhưng còn rất mới, em muốn nó được phục hồi nguyên bản
Em cám ơn thật nhiều.



Ampli đẹp quá, sao bác ko mang em nó đi khám thử?



Muốn nghe FM thì phải nối dây anten đó nha



cám ơn anh
Cái này nghe AM quá tốt, tiếng không ồn không nhiễu
Nhưng bật sang FM không có tiếng khò khè gì hết trơn



Nó sử dụng 4 IC : H1452, HA137, HA1151, HA1196
AM còn sử dụng đươc, nếu hỏng IC thì là con IC nào



Buồn thật buồn



Khả năng hỏng IC cũng có,nếu anh thay thử từng con thì cũng nên.và bắt đầu kiểm tra tiếp.chúc anh thành công.



chụp ảnh đằng sau và bo radio xem nào VĨNH ơi !
lâu mới gặp hỉ



Cám ơn anh Cường
Để em chụp rồi gởi lên
Em có kiểm tra sơ đồ chân các IC, Tra cứu trên mạng
Chỉ có con HA137 là không có tín hiệu đúng như sơ đồ chân
AM hoạt động rất tốt
khi chuyển qua FM nó êm ru



phần fm con nì xài 2ic : HA1137 trung tần (IF) , HA1196 giải mã tách kênh ( stereo demodulator)
nếu đưa th vào pin2 ha1196 mà thông rồi thì thay 1137 thôi !
có 1 mẹo nhỏ là hút thiếc trống chân giữa (mass) thạch anh 10,7m ra xem sao



Mấy IC này em tìm ko ra anh Cường ơi
Để em thử xem sau
Tại cái này nghe hay quá mà tiếc không phục hồi được nó thì tiếc quá
Em có đem ra thợ mà Pó tay
Tụ thạch anh 10,7m là cái nào ?

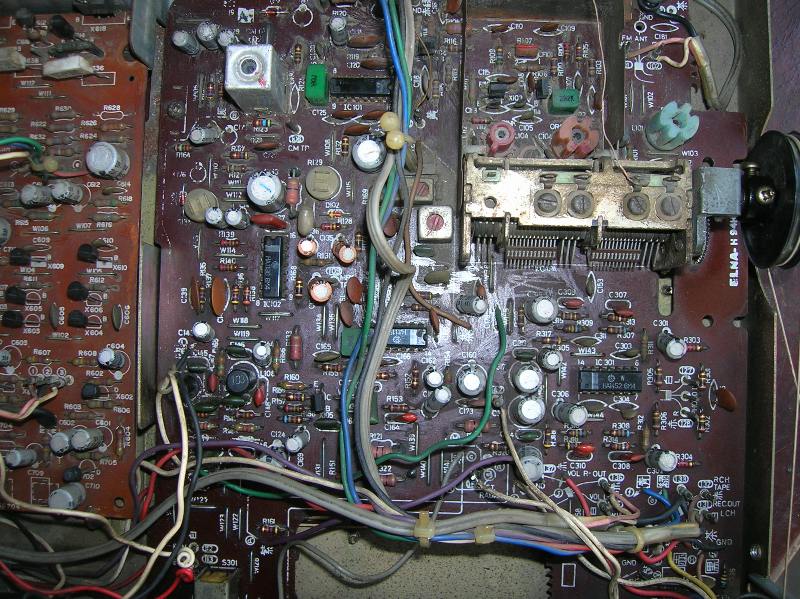

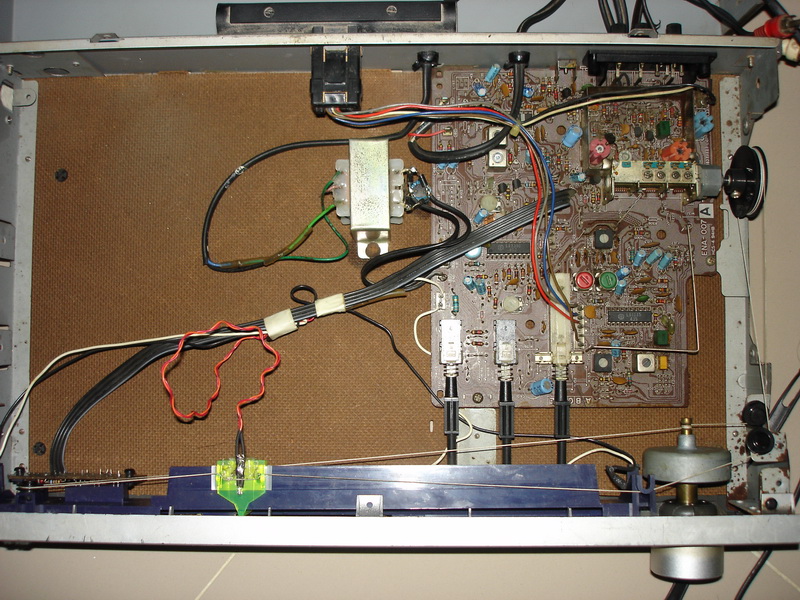

hình ruột gan nó đây

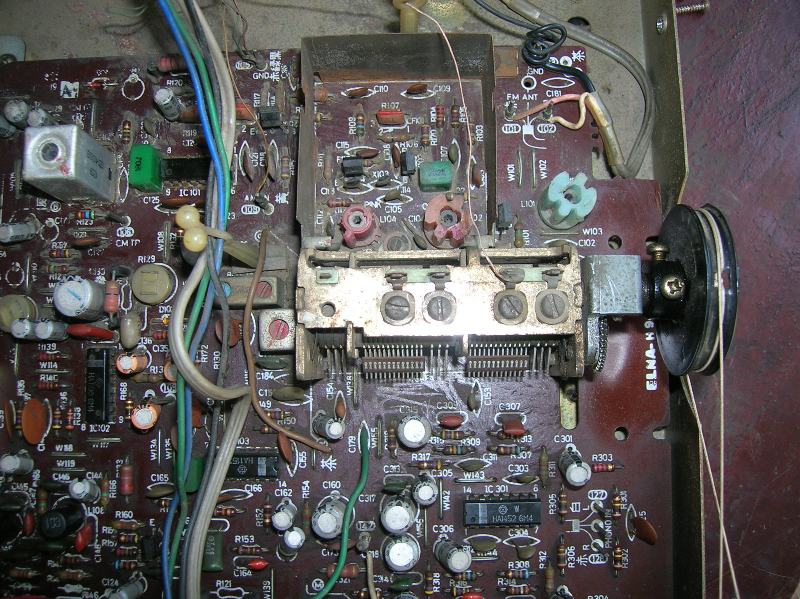

Tiếp theo

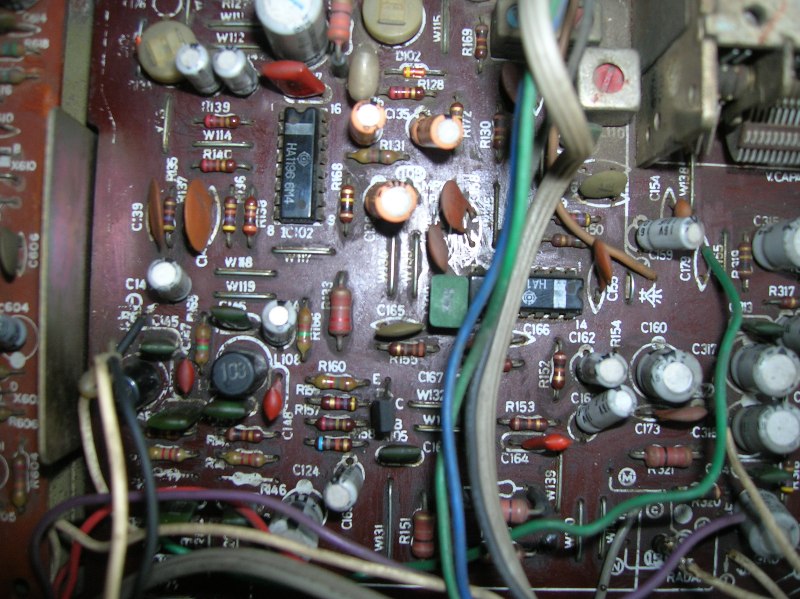

tiếp nữa



tiếp



Em gửi hình lên rùi



bỏ qua ( nối tắt) con 1196 bằng cách dùng tụ 1mdf câu từ chân 2 > pin 5 or 6 xem sao
ta 10,7M là cái cục nâu nâu , ký hiệu CF... đó :mrgreen:



Cám ơn anh
để em làm tiếp
Có gì em hỏi anh tiếp



Gửi bạn Vĩnh :



Cám ơn bạn nhiều



Anh Cường khỏe không
Em làm như anh nói nhưng chưa được , chắc 2 IC nó chết rùi.
Cám ơn anh, chúc anh và gia đình luôn vui .



đừng nản VĨNH ơi
kiểu gì cũng sửa được , chỉ là có quyết tâm ko thôi !
hôm nào lôi em nó ra ae ta lại tiếp tục (khám bệnh qua thư) nhé :mrgreen:



Nhất định rồi
Để em kiểm tra tiếp tục rồi anh em hỏi anh tiếp
Cám ơn anh



Hôm nay em lai mang nó ra
Em đã thử con HA1196 thì có tín hiệu ra L, R
Còn con HA1137 có nguồn cung cấp đúng theo sơ đồ chân của nó
nhưng test vào pin 6 nó không có tín hiệu gì
Bây giờ mình kiểm tra bắt đầu từ đâu anh ?
Em sẽ quyết tâm sửa nó, không biết Nhật Tảo có bán 2 IC HA196 và HA1137 không ?



ko bao giờ 2 con ic , 1 đằng đông ,1 đằng tây rủ nhau chết đâu ! :mrgreen:
ta thống nhất với nhau lại nhé : 1 con ic khi gia công tín hiệu thì làm việc giống như .... cái máy xát gạo vậy, khi ta cho đầu vào là thóc thì đầu ra là gạo. con ic cũng vậy khi cho t/h đầu vào thì ở đầu ra ta cũng thu được kq mong muốn nếu ic hoạt động bt.
trở lại với trường hợp của em , cần khoang vùng ,xác định ic hư hỏng bằng cách kiểm tra t/h vào-ra
ha1196 : vào 2 , ra 4-5
ha1137 : vào 1, ra 6
kt đi rồi báo cáo tình hình thóc gạo thế nào nhé :mrgreen:
