Xin chào mọi người ,quả thật là em có ước mơ nhỏ nhoi là DIY cho được 1 cái Sub điện , nhưng mà chưa làm được , hôm nay là em vừa thi tốt nghiệp xong , giờ cũng rảnh rỗi nên em muốn làm cho được cái Sub này ,em dò trên mạng nhưng hem thấy cái schametic nào mà hợp với em hết (rắc rối và linh kiện thì mắc quá) ,em có tìm được 1 cái schematic mà theo em nhìn thì thấy nó cũng được nhưng không biết nó làm sao ,nên xin ý kiến các bác ,em thì cần 1 cái mạch công suất cỡ 300W/8 Ohm(RMS) xài nguồn cỡ +/- 70V,vậy bác nào có thì cho em xin . Mấy bác coi hộ em cái mạch này có đúng 300W không ạh, nó có khả thi và có cần chỉnh sửa lại chỗ nào không thì cho em ý kiến với ,em vẫn thích mạch nào dùng nguồn cao hơn tí . Hình to quá em không post lên được , cảm phiền mấy bác coi ở đâu ạh : http://obrazki.elektroda.net/62_1179567165.jpg
Mình đã lắp xong một mạch chạy +-80V. dùng 06 cặp C5200,A1943 cho 1 chanel. Nếu bác thích thì mail cho mình mình gửi cho.Vì mạch mình tự thiết kế nên chưa kịp scan khg pót len được nguyenhuubinh1970@yahoo.com
Ồh , vậy thì em cám ơn bác nhìu nhìu ,có gì bác gửi qua Y!M qthjen@yahoo.com , có PCB thì càng tốt nha bác .
Em có thấy cái mạch này lâu rùi , mà em nhìn thấy nó đơn giản quá , không bít có an toàn không nữa ,mấy bác coi giúp em nó công suất được bao W , và em thay mấy con Tran đầu cuối = C5200 và A1943 được không và liệu có ổn không ạh. Mấy bác coi ở đây ạh , hình to wá nên em ko post được http://images.google.com.vn/imgres?imgu ... i%26um%3D1

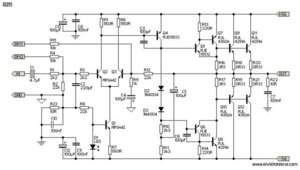

Em có tím thấy cái mạch này bên diyaudio.com , nhìn là em thấy kết liền , mạch đơn giản , không biết có an toàn không , mấy bác coi giúp em có nên làm và cần chỉnh sửa chỗ nào không ạh
Mấy bác ơi , em đang vẽ mạch in thì thấy 2 cái chỗ giống như là nối đất (hình tam giác) , nhưng mà em nghĩ là ko phải ,vì nếu nối đất thì có vài linh kiện ko có tác dụng nữa , vậy mấy cái "tam giác " đó nối vào đâu ạh , em không hiểu ,bác nào chỉ giúp em gấp với .
Cái này là GND của phần pre-amp nối vào đây.Trong mạch này có 2 mass: 1 mass cho lọc nguồn và zobel,1 mass cho tín hiệu vào và hồi tiếp thường được gọi là mass visai. 2 mass này được cách ly bằng 1 điện trở 10 ohm và 1 tụ //_(R23 và C10) Nếu bác nối tắt R và C thì mạch vẫn chạy bình thường nhưng vấn đề nhiểu ù,hum có thể xảy ra cũng có thể không. Thân.
Em cám ơn bác nhìu , vậy là 2 cái đó nối vào với nhau thôi là xong đúng không ạh . Hôm wa em đi mua linh kiện nhưng họ bảo không có con 2N5551 , vậy em có thể thay con nào vào thay được ,em chơi luôn con 340 và 350 vào thì có sao không ạh
2N5551 có chân B nằm giữa,bác thay bằng KSPA42 hoặc nếu chưa vẽ mạch in thì bác dùng 2SC2240,2SC3198,2SC3200 cũng rất tốt.Không dùng KSE340 làm visai được vì dòng cho visai rất nhỏ,cần dùng loại lownoise như 2SC3200. Thân.
Em góp ý thêm nếu bác dùng mạch này để đánh sub thì mạch bác nên sửa lại chổ R10,R11,C5 bằng nguồn dòng giống như chổ visai.Mạch sẽ rất ổn định,bền bỉ và sẽ cải thiện được hiệu suất,trước đây em làm mạch giống mạch bác đang vẽ hiệu suất chưa đến 55% nhưng thay nguồn dòng vào đó thì hiệu suất lên đến gần ngưởng 78%,như vậy sẽ ít nóng và tăng độ bền. Khi làm công suất lớn người ta quan tâm đến nhiều vấn đề kỹ thuật và tính hiệu quả...
Em cám ơn bác nhiều, được bác nhiệt tình giúp đỡ thiệt vui quá ,nghe bác tả em không có hiểu :? ,tại em cũng là dân Amatuer , thích DIY nghịch ngợm nên ko có biết nhiều về điện tử , hay bác vẽ những chỗ cần chỉnh sửa ra giúp em luôn đi, như vậy em sẽ dễ hình dung hơn , có gì xin bác giúp đỡ em trong quá trình thi công luôn nha. Mà cái mạch này thì cần miếng heatsink cỡ nào là vừa ạh .em ko ước lượng được . Cám ơn bác nhiều lắm. Kính
Bác thử sửa lại như thế này R em vừa thêm vào chưa biết giá trị là bao nhiêu nhưng bác tính giúp em theo cách sau: Lấy V trên 2 đầu led -0.6(Vbe)=giá trị A R=A/0.008,(chọn dòng là 8mA)
Cám ơn bác nhìu , em thử tính là , Vled = 1,8->2V => (2 - 0.6) / 0.008 = 175 Ohm và (1,8 - 0,6) / 0.008 = 150 Ohm Như vậy R = 150 -> 180 Ohm ,như vậy có ổn không ạh
OK. Bác lắp cho em 2 con R nối tiếp nhau để sau này chọn giá trị sao cho ngỏ ra loa là 0VDC. Bác chú ý dùng led thì có sự sai biệt điện thế giữa các led khác màu với nhau nhé,và led TQ thì rất khó tìm loại giống hệt nhau về điện thế,nếu được bác thay led bằng vài con 1N4148 hay 1N4007 gì cũng được sau đó tính lại R như em đã nêu cho phần dòng hằng của vi sai và KDDT luôn.Mổi con diode luôn có rơi áp khoảng 0.7V Thân.
Vâng, em cám ơn bác hien.t.nguyen nhiều lắm , em thấy mấy mạch khác họ hay để chỗ đó 3 con 1N4148 nối tiếp nhau và gắn vào chân E con Tran 1 con trở 220 Ohm xuống V- . Em có ý này , hay bác cho em xin 1 cái mạch khác ,chuẩn không cần chỉnh luôn , xài nguồn cỡ +/- 70 -> 75 VDC ,chơi khoảng 8 hay 10 sò 1 kênh thôi ạh .Nếu có PCB thì bác cho em xin luôn nhá , em cám ơn bác nhìu . Kính

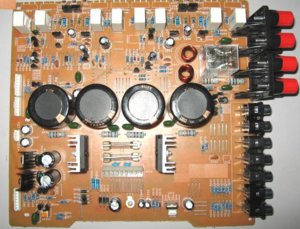

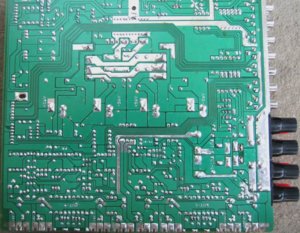

Bác thử mạch này 196W/4 ohm,nếu không đủ thì bác có thể tăng ngồn lên +/-70V,hoặc ghép thêm sò song song. Mạch rất an toàn bởi các tính năng. -Tự động hạn dòng khi có hiện tượng quá dòng. -Ngắt relay khi quá dòng. -Khi hỏng 1 nhánh sò n hoặc p sẽ ngắt phân cực hoàn toàn để bảo vệ nhánh sò còn lại. -Bảo vệ quá nhiệt. -Reset phần định thì của relay. -Ngắt nhanh khi tắt nguồn.
mạch này nhìn tốt quá , bác có File PCB kô ah . Em cũng đang muốn làm 1 em để xem phim . Nếu có bác Send em với nhé Thanks
Em thấy cái này giống giống của 1 bác bên đienandientu.. ấy. Hỏng bít bác mod ấy có copy cái này không nữa? :lol:
Ôi trời ơi , Oh my god , cái mạch của bác nhìn pro quá ,chắc để thương mại ,em là gà mờ thôi mà bác đưa em cái này :shock: ,nhìn muốn xxx người luôn :mrgreen: , nhưng mà cám ơn bác nhiều vì đã tận tình giúp đỡ , cái mạch bác đưa nhìn thích quá , nhưng mà em không làm được mạch in của nó đâu ,chắc phải có máy gì đó thì mới được , em toàn vẽ tay không àh . Bác có cái nào khác đơn giản hơn ,an toàn mà công suất lớn tí thì cho em xin nữa nha Cám ơn bác nhiều . Còn về cái mạch bác sửa cho em đó ạh ,em về đo thì thấy 2 đầu 3 con Diode 1N4148 nối tiếp nhau có điện áp là 1,8 V ,nếu theo công thức của bác thì con R đó là đúng 150 Ohm ,có còn chỉnh sửa gì nữa không ạh . Kính
Bác cứ làm đúng như tính toán,thực tế có thể sai biệt tí xíu nhưng rất gần với tính toán bác ạ. Không cần thay đổi gì thêm,bác thực hiện đi. Đồ hãng ít hỏng vì họ bảo vệ kỹ nên mạch phức tạp. DIY thì sao cũng được,dù gì cũng chỉ có ...1 cái,hư thì sửa thôi :lol: Thân.
