Xin mạch chỉnh lưu, nắn mạch pre bằng bán dẫn

em đang tính thi công mạch pre Jadis JP200
mà hiện tại em có 1 con nguồn rcore ra 220-0-220
em muốn chỉnh nắn từ nguồn của em ra được nguồn 0-300v, 0-300v thì có được không ạ!
bác nào có chỉ giúp em với



Bác chạy bao nhiêu mA? Nếu muốn xài 0-300v bác phải xài regu bằng con transistor rồi. Bác có cần sơ đồ không?



có ạ! bác cho em xin sơ đồ với! cái nguồn này chẳng nhớ bao nhiêu mA nữa hình như là 50 hay 70 ấy ạ bác cho em xin cái sơ đồ đi



Thấy bác Quang Hao có post mạch in sẵn ở diễn đàn Đèn điện tử này, bác vào nghiên cứu xem bác í có bán không

HI-END power supply FOR TUBE (Super HV shunt)
Unread postby quanghao » Thu 15 May, 2014 14:16:35



em muốn từ 220-0-220 ra 2 đầu 300v-0 làm được không vậy các bác! cái mạch Jadis JP200 dạng phono em mắc song song có được không ạ các bác



Bạn thử mạch này xem sao nhé :
http://laptop.edu.vn/tailieulaptop/xxx% ... 20l%C6%B0u



Với nguồn này bác có thể nắn ra 300-0-300 VDC chưa lọc.
Nếu bác muốn 0-300VDC x2 thì không được.



chú ơi dùng mạch này cần cuộn cảm như thế nào ạ! cháu không thấy ghi thông số cuộn cảm!
mạch này chạy đúng cái nguồn của cháu đúng không ạ! 220-0-220



với mạch như này mình mắc song song luôn vào đc ko ạ!



Cuộn cảm thì gắn sau điểm D2/D3 trước điểm "C" là được, cái nguồn của bạn dùng đèn van 6X5G với điện áp là 310 - 0-310, đại thể cái BA nguồn có CT tương tự nhưng điện áp AC ra thấp hơn



Với mạch như này mình mắc song song luôn vào đc, chỉ cần thêm 1 mắt lọc RC là chung nguồn được nếu là 2 nguồn riêng biệt thì Hiend hơn được gọi là kiểu mono block



mắt lọc RC là như thế nào vậy chú
đùa chứ cháu xxx về điện quá!



Mắt lọc RC nó gồm 1 chú R khoảng từ 10 - 47 ohm và 1 tụ hóa cỡ 22 - 47uF, tương tự như mạch bạn đang dùng nó là LC gồm một choke và 1 tụ hóa cỡ 47uF - 68 uF đó



nếu làm mono thì nghe có gì khác biệt không ạ cái này trên cùng 1 PCB chú ạ!



Nó khác biệt ở đây chắc hay hơn rồi nhưng cái giá phải trả là phải làm 2 bộ nguồn riêng biệt và như nhau :lol: mỗi nguồn cấp cho 1 vế Pre amp



có cách làm nguồn thế nào mà không phải dùng choke không ạ!
chứ tình hình tốn kém quá



Kiểu gì cũng tốn kém hết:
1/ Dùng choke lọc nguồn
2/ Dùng ổn áp nguồn
Nếu bạn rành về bán dẫn thì lắp mạch ổn áp bán dẫn đỡ tốn kém hơn chút đỉnh mạch đầy rẫy trên mạng ,



dạ! cháu mà có biết thì cũng làm gì có pic này chứ
ai có từng làm rồi chỉ cho cháu với



Với điều kiện vật tư như bác sẵn có thì dùng 2 diode nắn tia thành 0-300V rồi dùng riêng cho mỗi kênh một mắt lọc CLC là hi-end nhất.



bác cho em xin sơ đồ của mắt lọc CLC cho mạch này được không ạ!

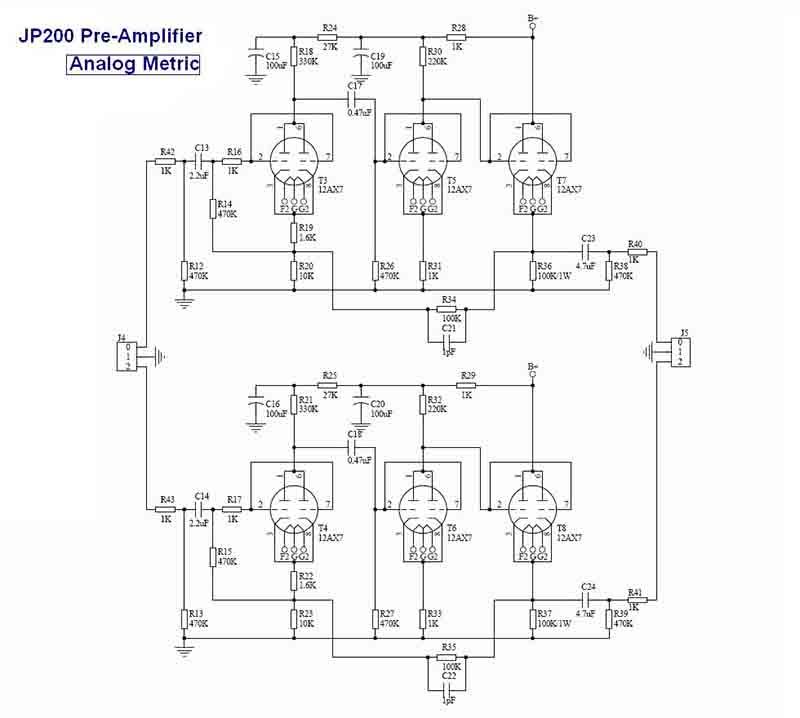

em mới tìm đc cái này ạ! theo các bác thì nó có dùng được không ạ



Bác Tranlaponline than mến,
Theo hình bạn post thì đây là Pre-stereo thuần túy chứ không phải mạch phono chi hết.
Hình này đã vẽ rõ 2 kênh xài chung B+ (không có B1+ và B2+). Tất nhiên ngay điểm B+ luôn có 1 con tụ kẹp xuống mass rồi (chắc nằm ở bên hình nguồn supplier ra B+).
Mạch này đã tách 2 kênh qua 2 con điện trở 1K là R28, R29, sau đó được kẹp bởi 2 con tụ C19, C20: vậy là bác đã có mắc lọc CRC rồi. Bác an tâm sẽ không bị xuyên kênh, và không cần phải làm 2 em mono supply chi cho tốn tiền. Cứ theo thế mà làm.
Vấn đề của bác là cục nguồn 200-0-200, khi nắn điện không tải sẽ ra 311V. Tuy nhiên, khi có tải (ít) Vout tối đa có thể chỉ đạt 290V thôi. Bác nên lọc bằng cuộn cảm 8H trở lên (vì là pre), điện trở thuần it hơn 150 Ohm --> sẽ giúp ít bị rơi áp (nếu lọc càng nhiều, càng bị rơi áp). Hy vọng lúc này bác còn 280V toàn tải.
Bác phải tự canh tổng trở của bóng đèn 12AX cho phù hợp với nguồn 280V (thử thay giá trị điện trở load ở các anode giảm khoảng 10%), còn không bác phải làm regu bằng đèn, hay transistor (rất nóng) từ 2 đầu 220V=440V để có Vout 300V nhé.



PCB nó không có dính nhau đâu ạ! trên 1 PCB nhưng tách rời nhau ra bác ạ! em định tách cái nguồn ra thành 2 nguồn rồi nắn bằng 5 mắt lọc RC thì có được không ạ!



Từ chổ B+ của nguồn ra, bác chia làm 2 cọng, bác cắm đầu này 1 cọng, bác cắm đầu kia 1 cọng có sao đâu. Thậm chí một cái PCB ở trong máy, một cái ở ngoài máy cũng chả sao.
Như đã nói, CLC là tốt nhất, qua 5 cái RC chưa chắc lọc tốt bằng, mà đặc biệt là còn bị rơi Vout của B+ rất nhiều.



Bác làm cho nó đèn luôn cho đồng bộ. Mạch ổn áp dùng đèn, thay thế đèn tương cho rẻ tiền
