Tự nhiên em nhột quá... :mrgreen: Thú thật là từ tết đến giờ em cũng chưa động chạm đống đồ của em luôn. Hứa lèo quá rồi...

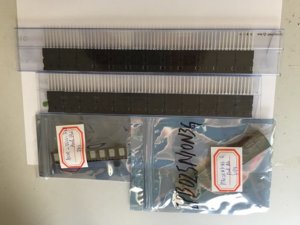

Trước ngày nghỉ lễ Em mới có NJL 0302, NJL0281 và IPB025N10N3.[/quote] Và đã có hàng nhưng chưa có PCB test.
Và đã có hàng nhưng chưa có PCB test.[/quote] Khoảng 30 ngày nữa mới có PCB test Em ngắm với lót sò sứ vậy.
Em đã xong phần tập hợp LK và đến phần copy PCB FC_100 tai diễn đàn Diyaudio, nhưng sẽ không được 100%. Chỉ khó phần LK bán dẫn chuẩn. Em gia giảm theo ý của mình và thực hiện // với Lynx 3.0. Nhờ AE có nhã hứng góp ý kiến nhé. Trân trọng.

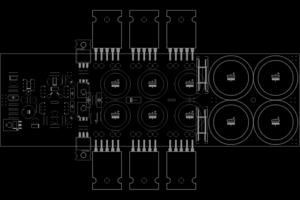

Bản nháp V1 FC-100.[/quote] Bản nháp V2 FC-100 BVL thiết kế trên PCB chính. Trân trọng.[/quote] Bản nháp V3-FC-100.Tích hợp PSU. Trân trọng.

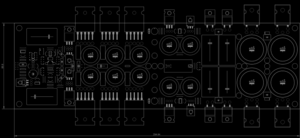

Lúa đã sắp gặt được rồi các Cụ ạ. PCB kích thước 300x90 chuẩn bị đặt hàng. Tích hợp tất cả trên một PCB trừ phần khởi động mềm vì liên quan đến MCU. Trân trọng.
E cũng thấy nên để bo nguồn rời, Bo này khi bắt lên tản thì bo nằm song song tản, khi đó tụ nguồn nằm ngang, dưới sức nóng, rung động, trọng lượng ... có nguy cơ bị lỏng chân hoặc hỏng tụ, cái này e bị rồi. Theo e thì tụ nguồn chính chỉ nên để dựng đứng thôi. Thanks.
Cảm ơn ý kiến đóng góp của AE, trong thiết kế của FC-100 cũng có tranh luận về nguồn theo Em thì cũng có đúng sai. Nhưng Em muốn thiết kế như vậy sau đó chỉ cần chỉnh sửa lại là có phiên bản không có tích hợp phần nguồn trên PCB. FC-100 không dành cho các DIYER hay lý luận về chất âm như thế này như thế kia, mà dành cho các DIYER có tình yêu âm nhạc thực sự, có niềm đam mê diy, có hiểu biết về kỹ thuật, có sự kiên nhẫn để lựa chọn LK, có sự khéo tay trong gia công.....vv. Riêng Em đã mất gần hai năm trời để chuẩn bị các thứ cho dự án. Hy vọng quá bán các DIYER VN sẽ làm được điều trên. Em sẽ làm chuột để thử nghiêm dự án này. Mặc dù dạo này Em có rất ít thời gian. Trân trọng.

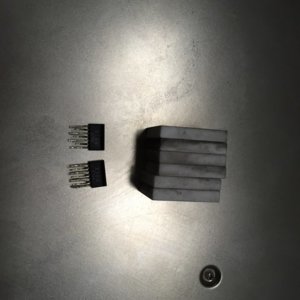

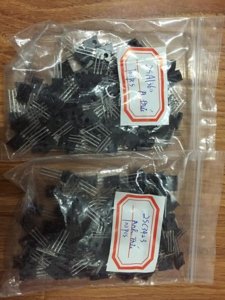

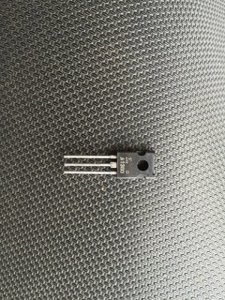

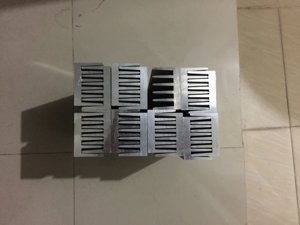

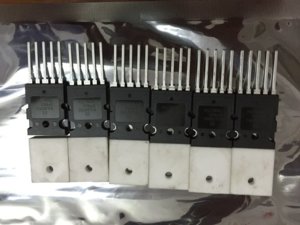

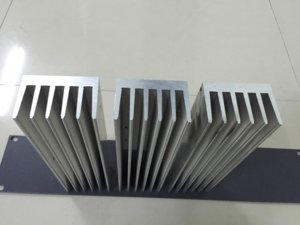

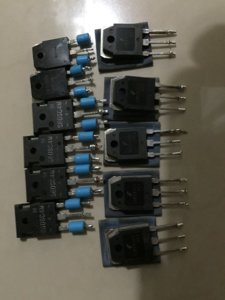

Gửi tới các AE hình ảnh Heatsink kèm lót sò TO247 Ceramic nguyên bản. Em tháo ra thấy có kèm mỡ màu trắng không biết loại chi. Hình ảnh kèm theo là A1360, C3423 Em mới mua. Không biết có dùng được không ta. Trân trọng.

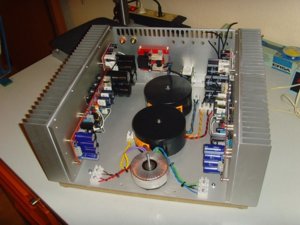

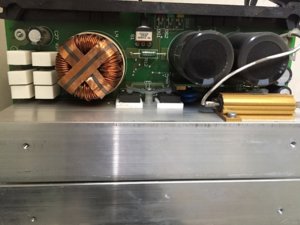

Không biết Em có làm được gần giống như thế này không.[/quote] Thấy AE khoe SP, Em cũng khoe nhưng mà là trên giấy.
FC-100 POWER 100W/4 ohm do Mihai thiết kế ra tại diễn đàn Diyaudio, tác giả chia sẻ toàn bộ thiết kế cho các Diyer. Em có thể copy 100% nhưng sẽ thêm vào một số chức năng khác. Hiện đến giai đoạn PCB tets, khi thành công có thể giao lưu với tất cả các POWER tầm <1000$ ví dụ như GM, DZ(bản copy thôi nhé). Hẹn gặp các AE sau một thời gian nữa. Chiến y của FC-100 (VNAV) bao gồm 16 đơn vị như hình vẽ. @All Tác giả Miha cho copy thoải mái không kiện tụng bản quyền gì cả và cả Em tất nhiên cũng phải theo.
Nắng quá nhưng vì FC-100 Em vẫn đi kiếm đồ, trời quả không phụ lòng người. Quá đủ cho 02 FC-100 nếu khiêng hết nhưng mà hơi xa. Xin cảm ơn Bác chủ đồ nhé. Trân trọng.
Có ai nghiên cứu món này không ạ. Nếu có thì PM Em nhé. http://www.diyaudio.com/forums/group-bu ... m-134.html. Thiết kế khoa học, PCB rất đẹp, LK dễ kiếm.
Có ai nghiên cứu món này không ạ. Nếu có thì PM Em nhé. http://www.diyaudio.com/forums/group-bu ... m-134.html. Thiết kế khoa học, PCB rất đẹp, LK dễ kiếm.[/quote] Quả thật, Em không hiểu dự án này dễ làm như thế mà không ai theo. Em đặt PCB một mình vậy. :mrgreen:

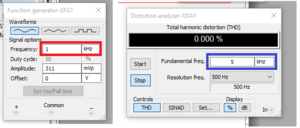

Topo này khá nổi tiếng: GM cũng loại này, cùng nhiều loại OPAMP hay như OPA627... Em liếc qua hình mô phỏng trên Diyaudio thấy chú Tây cũng nổ ác Hình em cắt từ hình của nó. Thấy méo 0.000% sợ :mrgreen: Nó chẳng đo thì méo gì vì phát ở 1KHz đo méo ở 5KHz :mrgreen: .
Có ai nghiên cứu món này không ạ. Nếu có thì PM Em nhé. http://www.diyaudio.com/forums/group-bu ... m-134.html. Thiết kế khoa học, PCB rất đẹp, LK dễ kiếm.[/quote] Topo này khá nổi tiếng: GM cũng loại này, cùng nhiều loại OPAMP hay như OPA627... Em liếc qua hình mô phỏng trên Diyaudio thấy chú Tây cũng nổ ác Hình em cắt từ hình của nó. Thấy méo 0.000% sợ :mrgreen: Nó chẳng đo thì méo gì vì phát ở 1KHz đo méo ở 5KHz :mrgreen: .[/quote] Diễn đàn DIYAUDIO có chia sẻ nhiều thông tin về DIY, Em tin tưởng vào các Diyer của EU không cần kết quả đo chỉ cần copy gần đúng là được. Họ đã nghiên cứu quá kỹ cho thiết kế rồi. Tầm bản vẽ chi tiết như vậy cho Em 24h đảm bảo y trang 100%. Em đã kiếm được LK cho F6. Cố gắng thêm khoảng thời gian nữa về phần vỏ là có thể tiến hành diy các loại POWER. Bận nhiều việc công quá không có time rảnh để hàn, chỉ có thể hàn cáp quang thôi.

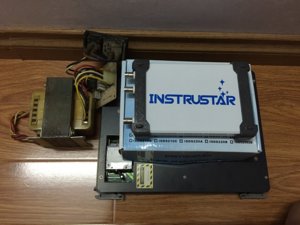

Em cũng có 02 BA 0-110-230, 0-22,0-22 và cũng muốn tiến hành đo đạc với thiết bị mua cách đây 1 năm của TTLAB.

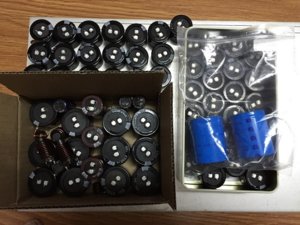

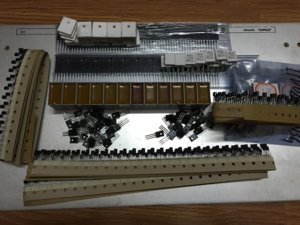

Hiện tại LK để chuẩn bị cho việc lắp đặt FC-100 đã tạm đủ. Bao gồm tụ lọc nguồn, LKBD, MPC74, BA.... Còn thiếu vỏ, PCB ngày một ngày hai sẽ có. Hy vọng sẽ được nghe sớm. Trân trọng.
