Re: Vẫn chưa được sờ cái "đèn thần" Rồi, Em tính thông số biến áp nguồn thế này, các bác xem có phải điều chỉnh gì không ạ Fe 30, dày 5cm= 150w, em lấy 3,5 vòng/vol Sơ cấp 770 vòng dây 0.5mm. Thứ cấp: 270v: 845 vòng, dây 0,4mm. 6,3v/3A: 22 vòng, dây 1,2mm. 6,3v/1A: 22 vòng, dây 0,7mm.
Re: Vẫn chưa được sờ cái "đèn thần" - Bác nên thêm một cuộn 0,2 (quấn 1 lớp) giữa lớp sơ cấp va thứ cấp để chống hum rất tốt.
Re: Vẫn chưa được sờ cái "đèn thần" cái lõi này CÒI quá ! bèo nhất cũng phải fe32 dày 50 ,ở chợ có cốt sẵn . ngoài ra còn có fe 36, 40 dày 55 và 70mm
Re: Vẫn chưa được sờ cái "đèn thần" Cái lõi em đo được rộng 3cm, dày 5cm. P=1.2x căn S, hơn 200w rồi mà bác ơi. Vẫn còi ạ, vậy chiều em lại lượn chợ sắt đổi loại fe 32 và mua dây luôn. thank các bác đã giúp em trên con đường gian nan.
Re: Vẫn chưa được sờ cái "đèn thần" Cái này em công nhận. lần trước em quấn nguồn cho "Hero" mặc dù đã tăng cỡ dây lên nhưng biến áp nóng lắm. Hay em quấn xuyến?, lõi xuyến tháo máy có vẻ ổn hơn và rẻ hơn (Cái lõi fe30 đó chợ nó chặt em những 85 ngàn), em đã quấn 3 lõi rồi, chất lượng ok lắm.
Re: Vẫn chưa được sờ cái "đèn thần" Bác tính lại đi, tổng công suất mà đầu ra cần là 120w, công suất cuộn sơ bác tính, có thể tạo ra là 110w, cảm ứng sang hiệu suất tối đa là 95%, trừ tổn hao e cho còn 90%, như vậy thì chỉ còn xấp xĩ 100W. Như vậy , nếu amp cần 120w thì cục nguồn của bác phải dự trù lên 180W mới ok. E quấn BA cho Gu50, tổng công suất 350W, e cho dư lên 450w, mà chạy 1 cái đĩa cũng nóng tưng bừng rồi. trong khi cục fe e dùng là lưỡi 38, dày 65, dây sơ 0.9.
Re: Vẫn chưa được sờ cái "đèn thần" Rồi, em đổi thành Fe 36 cho an toàn mà chẳng tốn hơn là bao :mrgreen: . Nhưng amp em chạy SE có 6w một kênh thôi mà, so sao được với Gu50 của bác. Chết rồi, em quên đây là thông số nguồn cho 1 kênh, em làm 2 kênh một biến thế cơ mà. chắc phải fe 40 quá.
Re: Vẫn chưa được sờ cái "đèn thần" Có cao nhân nào ngủ dậy vào diễn đàn giúp em cái: Theo sơ đồ thì mỗi kênh cần 200mA, vậy em quấn 1 cuộn 400mA cho 2 kênh hay quấn 2 cuộn 200mA riêng ạ. 1 Đèn 12AT7 đủ cho cả 2 kênh, mỗi kênh dùng một nửa đèn phải không các bác.
Re: Vẫn chưa được sờ cái "đèn thần" Híc, các bác mải Sumo quên mất em rùi những vòng dây đầu tiên, đặt nền móng cho amp tube, niềm mơ ước!
Re: Vẫn chưa được sờ cái "đèn thần" 1 con là đủ, nhưng muốn đep và sau này muốn thay đổi bóng, mạch cụ cứ làm chassi 2 lỗ, mai e gởi cuh 2 quả 12AT7, nhìn cho nó đẹp,
Re: Vẫn chưa được sờ cái "đèn thần" Ok, cảm ơn bác, trong lúc chờ được ngắm dung nhan em nó, giờ em tập trung cho xong cái nguồn đã.
Re: Vẫn chưa được sờ cái "đèn thần" Chắc cái này cụ quấn nháp hả cụ, chứ cụ quấn thật mà vậy thì em khuyên chân tình là cụ .... mua biến áp chợ cho nó lành :lol:

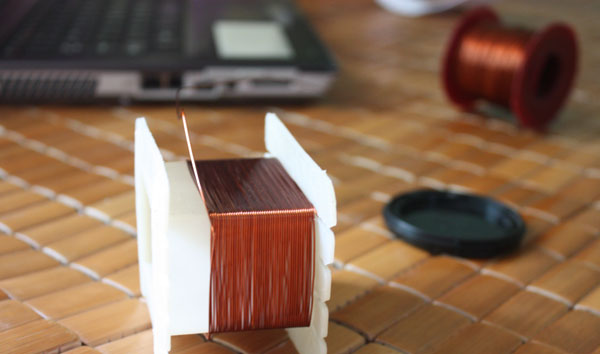

Re: Vẫn chưa được sờ cái "đèn thần" Bác đọc tình huống tài thế, cái máy quấn em để ở phòng máy cơ quan, tận tầng 5 mà cái máy ảnh thì ở phòng ngủ, em quấn thử vài vòng show hình lấy dũng khí
Re: Vẫn chưa được sờ cái "đèn thần" Cục nguồn em đã cơ bản hoàn thành, đo áp ra thấy khá ổn. Đang ngâm vecni, giờ em hỏi tiếp các cụ Em chép được đoạn này bên xưởng chế tác Bây giờ là OPT Single-ended cho EL34 hoặc đèn gì gì tùy Sơ cấp 3400 Thứ cấp chỉ có 8 Ohms thôi Thứ tự các lớp quấn : 1/ S1---55 vòng---dây 0.65 mm---1 lớp 2/ P1---770-------------0.25--------6 lớp 3/ S2---55 vòng---dây 0.65 mm---1 lớp 4/ P2---770-------------0.25--------6 lớp 5/ S3---55 vòng---dây 0.65 mm---1 lớp 6/ P3---770-------------0.25--------6 lớp 7/ S4---55 vòng---dây 0.65 mm---1 lớp Vị chi là 7 nhóm lớp vào ra ,kiểu nầy còn gọi là kiểu quấn bánh san-wich ,nhưng ta nên gọi là kiểu quấn bánh da lợn cho nó gần gủi , bánh da lợn nhiều lớp hơn san-wich ,chắc nghe hay à Fe dùng fe lưỡi 32mm ,dầy 40mm Cách điện như cục PP ở trên Chúc thành công. Cái này áp dụng cho 6p3p được không ạ, nếu được chiều em tranh thủ đi ve chai kiếm EI.
Re: Vẫn chưa được sờ cái "đèn thần" ] theo tớ biết thì thế này cửa sổ ko đủ ,với bobin của fe 32 thì dây 25 ko thể đủ cho 150v/lớp chứ đừng nói là hơn .
Re: Vẫn chưa được sờ cái "đèn thần" - Dư sức Bác. Em làm rồi với FE 28 thì vừa khít. - anhtuanhpqn : Bác cố gắng chọn Fe xám độ dày dưới 0,5 mm loại này cho OPT thì tuyệt.
Re: Vẫn chưa được sờ cái "đèn thần" Fe xám độ dầy dưới 0,5mm. Em nhớ rồi. Còn cái này em vẫn lăn tăn. Đây là công thức của bác WireWorld, bên rhư viện với chủ đề: Tính toán OPT Single End theo turneraudio.com.au Bước 4: Chọn diện tích lõi nhỏ nhất đạt yêu cầu , diện tích lõi chính là chiều dài của lưỡi T * độ dầy của các miếng FE xếp chồng lên nhau , quá dễ hình dung. Công thức :Afe = 450*căn2(Po ) Lắp vào công thức ta có luôn Afe = 450*căn2(24.5) = 2223 mm2 . Quá dễ hiểu. Với amp của em Po=6w vậy tiết diện sẽ là: 450*căn26 = 1102mm2. Em có tính sai không nhỉ mà cái Fe 32 diện tích những 1600mm2. Híc, bác nào vẽ đường cho hươu chạy cái.
Re: Vẫn chưa được sờ cái "đèn thần" - Bác tính có lộn không? FE 32 dày 40 thì tiết diện có 1280mm2. Theo em thì nên dư thêm một ít để cho an toàn. - Đợt trước em làm El34 thì em tính dư ra, khoảng 1400mm2.
Re: Vẫn chưa được sờ cái "đèn thần" Sorry các bác, em đọc không hết, tính lộn cái này sang cái kia. Em tính dầy 5cm.
Re: Vẫn chưa được sờ cái "đèn thần" Sờ vào làm mới thấy mình thiếu nhiều kiến thức quá, lại hỏi tiếp các Bác đây: Em tra datashet bóng 12AT7: Bóng này là bóng kép và đốt tim gồm 3 chân, chân 4, 5 ghi là heater; chân 9 là heater center-tap. Em dự định lắp 1 bóng cho cả hai kênh cho tiết kiệm vậy có phải chỉ cần đốt 1 tim chân 4 hoặc 5 với 9 áp 6,3v là được cả hai kênh hay cần đốt cả 12,6v (chân 4 với chân 5).
Re: Vẫn chưa được sờ cái "đèn thần" Nếu bác có nguồn 12.6V thì nối nguồn này vào chân 4 và 5,chân 9 bỏ trống. Khi đó 2 sợi đốt bên trong nối tiếp nhau Nếu bác có nguồn 6.3V thì chập 2 chân 4 và 5 liền lại với nhau sau đó dùng nguồn 6.3V lấy 1 đầu nối vào chân 9,đầu còn lại nối vào chổ bác mới chập chung(chân 4 và 5) Khi đó 2 sợi đốt bên trong song song nhau.
Re: Vẫn chưa được sờ cái "đèn thần" Khi quấn nguồn ,dùng nòng "chợ " bạn lót bên trong cùng 1 lớp giấy rồi quấn L1 như vậy khi đóng lõi căng sẽ không bị đứt dây hoặc tróc lớp cách điện .
