Đồng nát sáng chủ nhật!

Lắp này nè , nguồn xung cực đon giản nhìn tếu


Bóng bé tẹo nếu chịu lắp pp nghe cũng dc lắm .

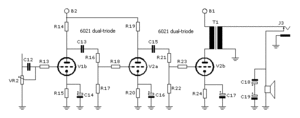

2 con tụ c18 và c19 nối song song với loa ở đây làm nhiệm vụ gì vậy bác Mít.



@ mit

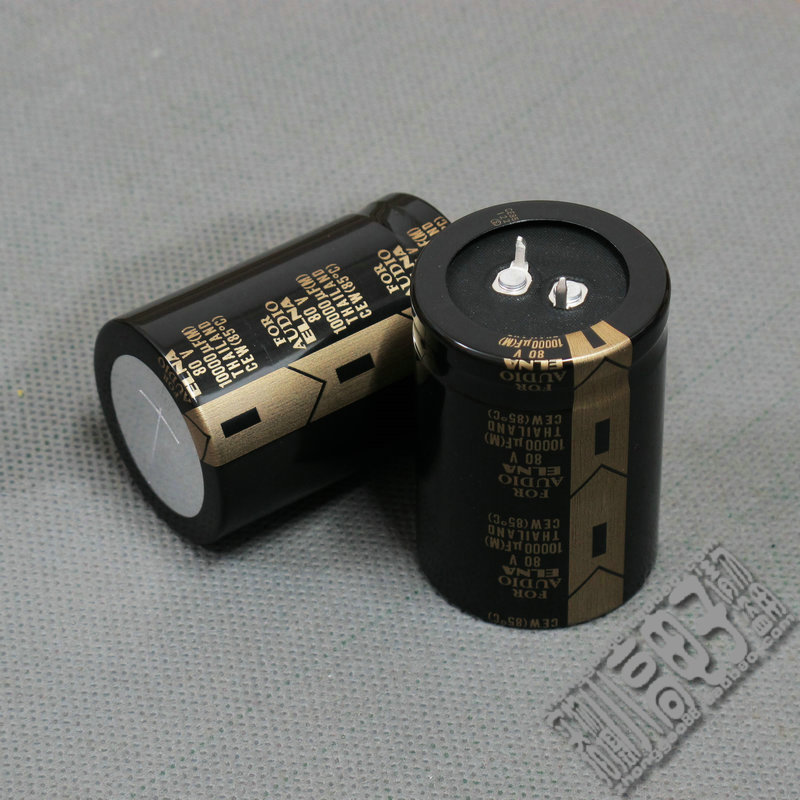

em gửi a loại này anh ngâm cứu

lão có pm



Em vừa nhận được 2 cục sắt bé tý mà nặng chịch, ko match view mà match số đo của bác gửi. Cảm ơn bác nhiều.



@ bụt mit
@but niubai68
2 cụ có sơ đồ mạch pre dùng 5654 không cho em xin luôn đi, em tìm trên gúc không thấy gì cả. em triển khai dự án pre đồng nát đầu tay của em.
copy cái này.



Bác Mit làm đẹp lắm.
Nhưng chắc loa phải có độ nhạy cực cao và công suất nhỏ mới có thể nghe được, vì công suất ra chắc bé tí , hoặc cắm qua tai nghe ?



bóng 1p24 làm pp được vài oát hổng bé đâu ah.
em có làm 1 cái nghe khá lắm nhưng xử vụ ù xì hơi khoai.



Ái chà mấy loại bóng minature" direct heater " DIY phải lọc chuẫn DC mới không ù xì ,khó làm , nhung hát thì ngọt lịm .. anh xem rồi tính lấy 2 cục sắt cụ Trà cho (loại FE chỉ dùng dc cho pp) + bóng bút chì @niubai , mạch trên lắp khai thác thế mạnh pp , fix bias mạnh gần bằng 1 cặp 6AQ5 pp chứ không hiền đâu .
links gốc:http://www.jogis-roehrenbude.de/Wettbewerb2/Gerd-Reinhoefer-Amp/Reinhoefer-Amp.htm

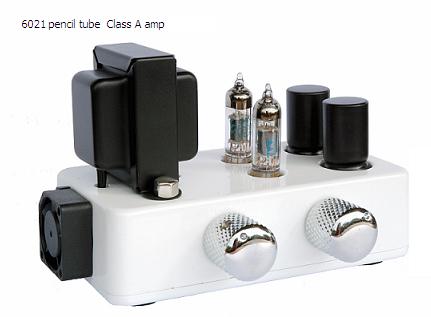

Cái hình minh họa là cái ampli Hybrid không phải Pre nhé . lấy í tưỡng thì dc.



À bác vào google gõ " 6AK5 Preamp"
bóng hoàn toàn tương đương jan 5654 = 6AK5=EF95 =6J1 bác ngâm kiú rồi làm cũng đơn giản

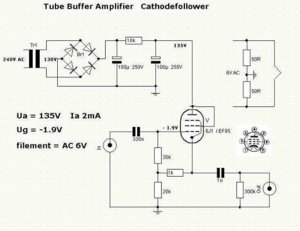

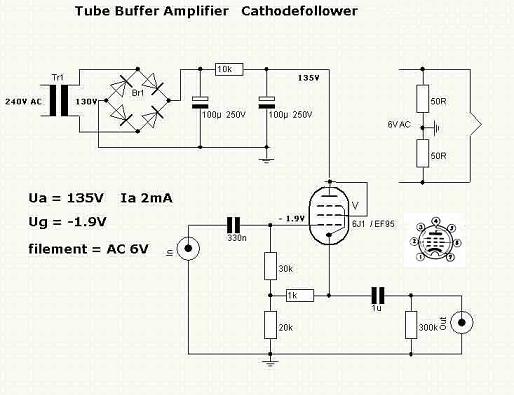

lắp bufer thì tham khảo sơ đồ này : hệ số KD=1 nhung tro khang Z vào cao làm đệm cho ampli bán dẫn hay IC nghe am thanh chi tiết khá hẵn .



Bác quan sát cái jack ra loa tiếp điểm thường đóng và 2 tụ cũng được nối đối đầu (fake nonpolar) khi chưa cắm loa vào , tiếp điểm đóng nối tụ (nonpolar) và cái loa monitor con nội bộ vừa làm monitor vưa là protect

Bác vào link gốc đọc tham khảo nhé :http://jjs.at/electronic/class_a_subminiature.html
Bác@ Cung cái này DIYer tây làm chớ lão mit chỉ tham khảo y làm "nhái"chơi thui ! Xài loa casette :lol:



em mới tìm được cái này, cắt nguyên phần đầu được không bác?
Thân.



Vậy mà em cứ tưởng công suất bé , thì ra là bé hạt tiêu .
P/s: Bóng 6021 có Pa=1.1W. Bóng 1P24 có Pa=0.7w < Pa"6021". Theo em bóng này lắp pp khéo lắm cũng chỉ được 0,5-07w.



bóng bút chì Bác Home tặng cũng có các thong số rất tốt


tube: 6021 type :dual triode Ih (A) :0,3 Gm :5k4 mu :35 Ra 6.5K P(W) 1.1w



Phải công nhận lão tài thật.
Lần đầu làm e này ghép với loa nhạy cao e bị nó vật te tua.
Lão giải quyết tốt đươc phần nguồn thì đổi lại lão được chất âm rất mù lòa :lol:

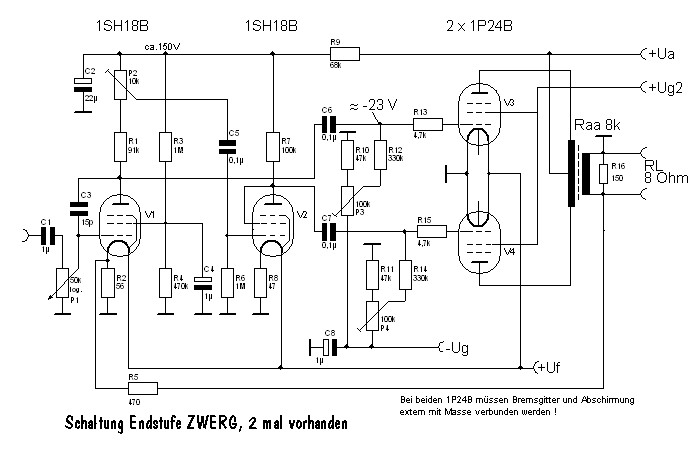

Quan sát mạch pp bút chì 1p24b (1П24Б ) nhược điểm đơn giản tk mạch Uf (nung tim ) chung dễ gây lỗi dao động tự kích và phần inverter phase chưa ổn, nó lấy 1 phần tín hiệu ngõ ra ngược phase trên anot 1/2 bóng 1sh18b suy giảm ngược trên P2 10k cấp cho G còn lại của 1/2 bóng 1p24b , dễ gây méo hình mạch thật tế này khó lấy chuẩn sin 1khz . vì vậy dùng phần công suất thui phần driver & inv. phase dùng bút chì 6021 cho nó lành . :mrgreen:



-thsk kụ. e đã tẩu được tại sao :?:



Nhanh quá :shock: , thuốc hạ sốt về rồi bác niubai68 ơi, cảm ơn bác nhiều. Ít ngày nữa em sẽ báo cáo kết quả ạ.



Sao gióng 2 cục bác cho em vậy bác Niu ơi



bác không xuống lấy em tặng bác khác :lol:



bác chọc em hoài .hihihi Thứ 7 này bác tuânhung lên lấy rui a ,



chọc gì, không lấy tặng bác khác chứ sao.
2 bộ như nhau chỉ khác cách ra dây vì cùng một lò mà



Haha ! chit bác Den rùi :lol: vài hôm khoe cái 1626 daling lão đang ...cuốn .
tks bác niubai . cái cuốn khựa đếm tua ngon nhắm .cái cũ bễ nhông đếm cà lăm, tận dụng làm trục thả :mrgreen:



Up lên cho xóm đồng nát nào , dạo này các Cụ trầm quá .
