Đồng nát sáng chủ nhật!

- Mạch này nếu dùng R thay choke = được, nhưng R phải có công suất đủ lớn và trị số thích hợp để tránh sụt áp và quá nóng.
- Đèn nắn không thể thay = zene được. Đèn trên hình đó là đèn ổn áp, thay bằng zene được nhưng nhớ điện áp ổn của zene phải bằng điện áp ổn của đèn ổn áp và công suất của zene phải đảm bảo, có nghĩa là dòng của zene phải bằng hoặc lớn hơn dòng của đèn ổn áp.
Thân



Em đã nhận được cục quà tặng của bác Mít.
Cám ơn bác Mít thật ... lớn

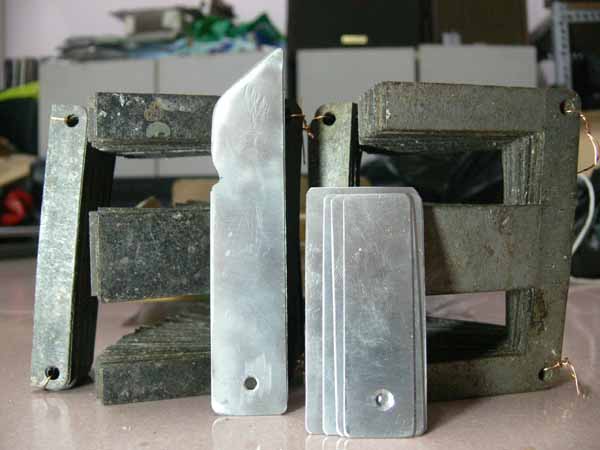

Cặp sắt chất lượng và bộ dụng cụ tháo Fe rất tiện lợi. Tối qua tháo thử 1 cục, sáng dậy sớm ghiền quá lôi ra tháo thêm cục nữa mà chẳng hư lá Fe nào.
Cũng cách tháo như nhau nhưng em dùng không đúng dụng cụ khi tháo được thì ít nhất cũng 3 lá bị cong vênh



Theo như e (võ) đoán thì cục này chạy 115V/400Hz



Cảm ơn bác. Nếu đúng thế thì chít em



Vâng a,em cố theo mạch gốc nhưng nếu không đủ linh kiện thì ,biến tấu tí a,nói chung có ji dùng đó bác a.
Bác tuanhung đâu rồi hôm qua nhận được 6 miếng boar rồi nhé ,chuẩn bị dự án bán dẩn nha :lol:



xuống lấy chân đèn đê, làm trước đi tui đi theo sau.



Bác metalhead phán chính xác rồi, cụ trà tháo lấy fe xì khói luôn :lol:



Em để nguyên, làm biến áp xuất cho pre chạy dải trên luôn.

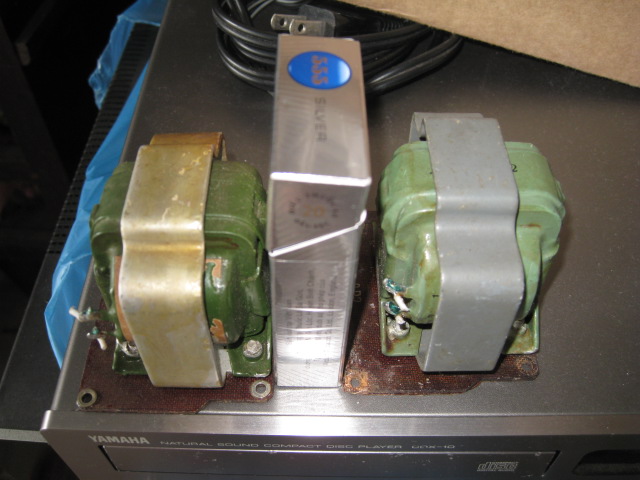

Thực ra em nhặt được 3 cục, trong đó 1 cục mất gông, đã thử tháo fe rồi nhưng không được vì bé quá mà đổ chặt lắm. Fe mỏng và cực đẹp.



Bác "MRNGUYENDEN" dùng từ KT sai , Ý bác ấy là dùng diode Zener thay vào vị trí đèn ỗn áp chứ không phải đèn nắn điều quan tâm khi ứng dụng zener thay bóng ỗn áp ( trong sơ đồ dùng bóng WY2 ổn áp 110vDC) bác nên mắc trước Zenner 1 R hạn dòng tránh quá dòng hỏng Zener.
DIY lắp chơi cho vui học hỏi bác có thể bỏ qua các bóng ỗn áp này cân chỉnh R trụt áp sao cho có tải gần bằng áp trên sơ đồ cũng hát hò bt.



Vâng vâng em ghi sai a.em dùng mấy em zenne thay cho mấy em đền ổn áp ( nếu bác Mit tim không có) .



Cụ @Trà Quan sát cục sắt core có air gap thì dùng làm pre opt dc ,
test cấp 1 áp AC nhỏ biết trước vào Pri. đo bên Sec. biết được tỹ lệ tính nhẩm gần đúng Z cần có à.
hôm nào rãnh up cái dụng cụ DIY tháo Fe core cụ xem :lol:
@ Nhung Cụ thích món lưỡi tháo là OK rùi .



sơ đồ dùng 5 bóng hao socket , choán chổ Bác qua Nhật ...tảo mua zener rẻ rề . :lol:
bóng ỗn 110v nos Tele hay RFT bác thích , sẵn dịp đang ship hàng chơi , ebay VN mua giúp :lol:



Vâng zenne thì em có rồi ,cái pre này em đang xem có cái gì làm chassis hợp với em nó không ?



Cụ sáng tạo thật. Thanks cụ trước :mrgreen:



bữa ni nghiện xài zener rồi à.chổ đó dùng con transic mà cho vô ổn áp cho ngon cụ à.



hihih em nghiện là vì bác đó , :lol: ,



dòng dưới 10ma thì ok.dùng loại 1w quât vào chạy ngon lành.



Hàng của Cụ @Trà đây :lol: lên đường rùi chậm nhé vì chẵng có gì gấp tiết kiệm $
Cậu NV hỏi gỡi sao ?
Giá bảo tiêu nào rẽ nhất từ nay cho tiết kiệm ae đồng nát .
Dạ có xe ngựa KERRY TTC :mrgreen:



Cảm ơn cụ thật to.



Dọn kho tìm dc mấy cái loa xe hơi 16 cm xưa bị chuột gặm :mrgreen: gấu bán mớ đồng nát :shock: xong



em có cặp đẹp nhưng chỉ khoảng 20mH chưa biết dùng việc gì.



Kích thước hơi nhỏ, chắc chỉ chịu được khoảng dưới 1 A, không đủ dùng cho loa. Tháo ra cuốn OPT SE thôi cụ :mrgreen:



có cái nào hợp với 1626 không bác khoái nhất em có cái phểu



Bác chậm rùi :lol: , bác muốn chơi 1626 từ từ tìm toàn giải chơi



Cụ để em 2 cái phía trên bên trái (giống nhau) lắp vào trong Họa My để bàn, khỏi phải cắm loa ngoài .
Ths
