Đồng nát sáng chủ nhật!

Discussion in 'Linh kiện, dụng cụ DIY' started by tuninh, 25/3/12.

  1. HHK

    HHK Advanced Member

    Joined:
    5/6/10
    Messages:
    637
    Likes Received:
    84
    Location:
    Between heaven and hell
    tụ cũng có đủ loại dùng cho các chức năng khác nhau, bác hiểu được trên thân nó ghi gì và ứng dụng thế nào thì tốt rồi, bác sẽ biết dùng con tụ này vào việc gì

  2. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !

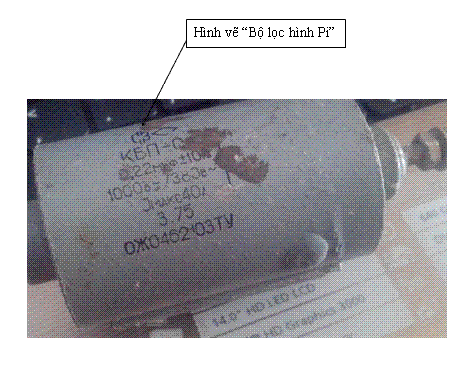

    Cái "cục" này là một bộ tích hợp: Hình vào hình vẽ kí hiệu trên thân tụ là thấy ngay: Gồm 2 tụ, mỗi bản cực của 1 tụ được mắc với 1 đầu cuộn dây, bản cực còn lại được đấu chung vơí nhau ra vỏ và đấu mass tạo thành bộ lọc hình Pi (П). Như vậy In và Out của bộ lọc chính là 2 đầu có Ecu.


    Attached Files:

  3. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Bác cho em hỏi cái này dùng trong amply đèn được ko?

  4. garbolino

    garbolino Advanced Member

    Joined:
    28/3/07
    Messages:
    6.862
    Likes Received:
    11
    Location:
    ZVL Skalica

    Lúc đầu em cũng nhìn thấy cái kí hiệu này, nhưng em chỉ nghĩ nó là cái logo của hãng, thế mới bỏ mịa chứ. :lol:
    Mà công nhận mấy thằng Nga ngố này nó phức tạp phết, hiểu được nó mệt quá.

  5. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Với mỗi tụ có trị số 0,22uf lắp trong bộ lọc như vậy (2 tụ ở 2 đầu bộ lọc), nếu lắp cho Ampli làm lọc B+, thì e rằng trị số hơi nhỏ. Nếu muốn dùng, kiểm tra xem cuộn dây được bao nhiêu Hr ? nếu từ 3h trở lên, có thể mắc thêm 2 tụ 33uf - 47uf (vào 2 đầu Ecu) là có bộ lọc cho Audio ngon. Nếu có H nhỏ thì tận dụng làm bộ lọc nguồn AC (lọc can nhiễu) trước khi đưa AC vào Ampli cũng tốt (dùng 2 cục như vậy cho 2 dây nóng và nguội).
    Thân

  6. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Bác thử hỏi lại bác garbolino coi khi đập ra thì bên trong con tụ có cuộn dây không ah?
    Thứ nữa là feedthrough nó vẫn là con tụ, nghĩa là có giá trị điện dung và điện áp chịu đựng danh định như các con tụ khác, tuy nhiên ứng dụng của nó không phải để truyền dẫn tín hiệu mà để lọc nhiễu EMI cho đường truyền dẫn (là cái trụ có ren mà bác thấy). Do vậy mà:
    - nó mới được gọi là feedthrough (đường truyền dẫn đi xuyên qua thân thiết bị)
    - có thêm thông số Imax (40A như trong hình)
    - vỏ tụ cũng là chân nối đất
    - chả liên quan gì đến mạch lọc Pi như bác đuổi hình bắt chữ

  7. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.730
    Likes Received:
    326
    Location:
    TP ThanhHoa, VietNam
    Em phụ thêm...

    http://www.youtube.com/watch?v=a5pfFWBa9h4

    [​IMG]
    http://powerelectronics.com/images/feat4-highcurrent-fig03.jpg

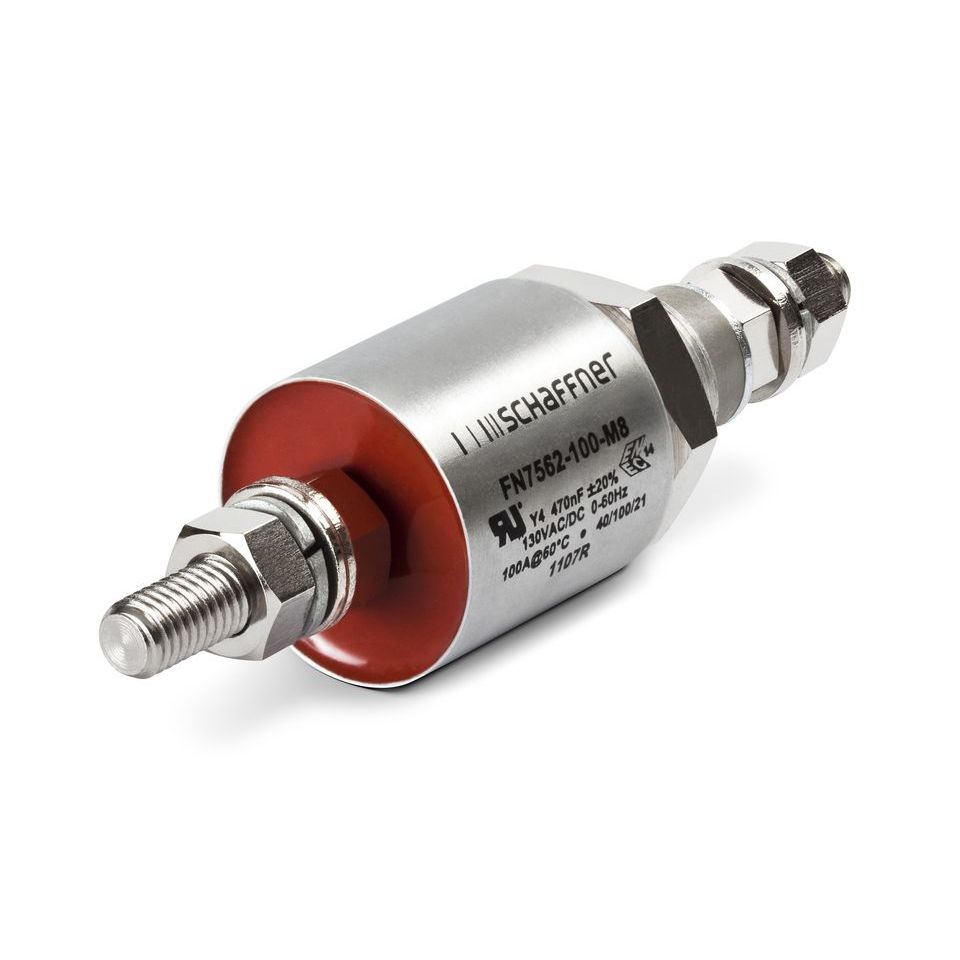

    http://img.directindustry.com/images_di/photo-g/feed-through-capacitors-15134-3389885.jpg

    ...

  8. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    Việc này không cần phải hỏi, tự bác <garbolino> biết phải làm gì rồi ! mong rằng bác garbolino chụp hình khi giải phẫu tụ cho ae chiêm ngưỡng. Còn nếu nó chỉ là con tụ thì bác cứ việc nối 2 đầu tụ (2 đầu có Ecu) như vẫn làm với tụ xem sao ? Người NGA phải làm vậy với một cái tụ và có kí hiệu vậy để "đuổi hình bắt chữ" chi cho mệt ? Nó phải có cuộn dây (bên trong, dù ít, nhiều vòng) để kết hợp với tụ thành bộ lọc nhiễu cho đường dây truyền tải điện. Cái chính là nếu Hr của cuộn dây lớn thì có thể cải tiến làm bộ lọc B+ cho Ampli bằng cách mắc thêm tụ có trị số uf nhất địnhnào đó, còn nếu không thì làm bộ lọc nguồn AC trước khi đưa AC vào ampli.
    Có ai bảo nó là bộ "truyền dẫn tín hiệu" đâu bác ? :roll:

  9. Pointed

    Pointed Advanced Member

    Joined:
    1/12/08
    Messages:
    2.557
    Likes Received:
    66
    Location:
    ...Sáng áo bông ...Tối áo phông

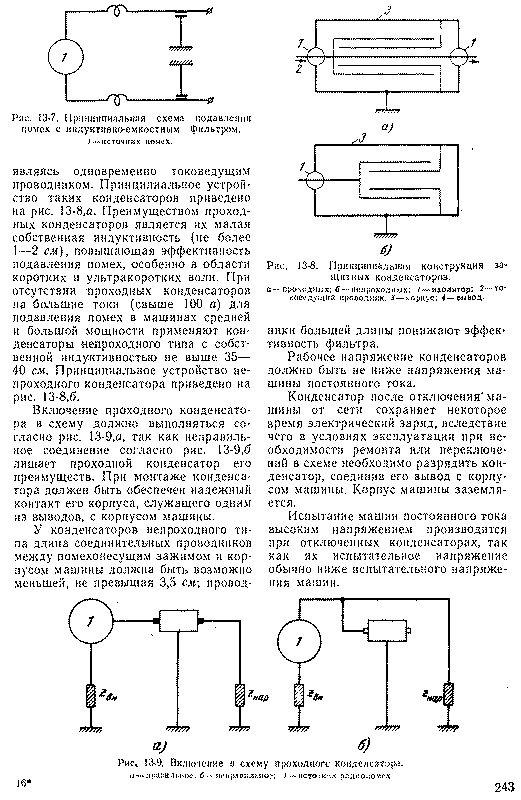

    Đây, nó ở mấy chỗ xuyên lỗ thế này các cụ ah, k0 phải lọc pi lờ đâu :)
    [​IMG]
    Cổ vũ người nga ở U cái :mrgreen:


    Attached Files:

  10. VQ_audio

    VQ_audio Advanced Member

    Joined:
    13/7/06
    Messages:
    9.261
    Likes Received:
    28
    Dòm mấy cái gốt đã phát ớn rồi , của kụ Gà xiên có 2 lỗ nhà Boi tịt trưng ra 4 lỗ là dư lào :?: kiều dân nga có anh Pu tìn lo roài đâu đến lượt anh Boi , có khi anh Pu đang mong có vài chú kiều bị xiên để anh í ách sần :lol:

  11. Pointed

    Pointed Advanced Member

    Joined:
    1/12/08
    Messages:
    2.557
    Likes Received:
    66
    Location:
    ...Sáng áo bông ...Tối áo phông
    Anh vê ới, việc gì phải lên núi mà xiên, tối hôm qua có lão nghe HGiang hung tin ngồi ôm cái phích nước sôi mồm lảm nhảm tên anh mãi đấy, chưa đến mức phẫn chí, vắt dây loa lên quạt trần rồi leo ghế nhưng mà anh đi là cũng ôm mành lên cầu thả diều đới :mrgreen:


    Attached Files:

  12. VQ_audio

    VQ_audio Advanced Member

    Joined:
    13/7/06
    Messages:
    9.261
    Likes Received:
    28
    Dậm dạp thế thôi chưa đi đâu , anh Boi ko ra cafe 40 hôm dồi mờ thông tin thông manh nhanh thế nhảy :lol:

  13. metalhead

    metalhead Advanced Member

    Joined:
    15/2/07
    Messages:
    3.287
    Likes Received:
    29
    Em đang nói việc bác nhìn cái logo trên thân con tụ mà tự suy diễn thành cái mạch lọc Pi.
    Phía trên mấy bài bản thân bác Gar cũng có nói đã đập thử con tụ này ra và thấy 2 đầu ren của con tụ nằm trên cùng 1 trụ, đây chính là 1 bản cực của tụ và là đường feedthrough chứ ko có cuộn dây đâu ah.
    Nếu bác chịu khó tìm hiểu về loại tụ này sẽ thấy nó vẫn CHỈ là 1 (chứ ko phải 2) con tụ thôi, ko có cuộn dây cuộn cảm gì ở đây mà bác vẽ nó thành mạch Pi. Loại tụ này ko chỉ người Nga biết làm nên bác nếu ko biết tiếng Nga vẫn hoàn toàn có thể tra cứu tài liệu tham khảo trước khi phán.
    Ngoài ra ko nhất thiết phải có cuộn cảm thì mới thành mạch lọc nhiễu.
    Ở nhà e cũng sưu tập được 1 ít linh kiện Nga các loại, bên trên có vẽ khá nhiều biểu tượng lạ, hôm nào e chụp ảnh bác đọc giúp e xem nó là lk gì nhé, nhất là mấy cái bóng thuỷ tinh bên trên có vẽ quả tên lửa :D

  14. sonkho1

    sonkho1 Advanced Member

    Joined:
    14/7/12
    Messages:
    390
    Likes Received:
    0
    Tôt nhất là bác để cái ấy vào tủ ngắm thôi chứ tra các loại tụ Nga cũng có loại ký hiêu như của bác, còn vỏ tụ nối mát thì Jensen hoặc Manavox cổ cũng có loại giông hệt chỉ có hai đầu ko có bù lon thôi, bác đi tìm cái tụ khác...hoặc chỉ chỗ đồng nát ở Đông triều cho em với

  15. tuninh

    tuninh Advanced Member

    Joined:
    8/11/08
    Messages:
    2.032
    Likes Received:
    3
    EM dọn nhà nó phòi ra mấy túi này ,
    Các bác xem hộ cái này có để làm gì được không để em còn tặng cho chị dọn nhà ah

    [​IMG]

  16. Pointed

    Pointed Advanced Member

    Joined:
    1/12/08
    Messages:
    2.557
    Likes Received:
    66
    Location:
    ...Sáng áo bông ...Tối áo phông
    Phân tần loa thôi

  17. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An

    Nếu bác lỡ tặng chị ấy rồi thì bác xin lại cho em vài cặp đê!
    Tụ poly 4uf/93V, em kẹp chả thoát cathode mấy cái bóng đèn cho thêm độ long lanh :mrgreen:


    Attached Files:

  18. tuninh

    tuninh Advanced Member

    Joined:
    8/11/08
    Messages:
    2.032
    Likes Received:
    3
    Chỉ có 63V thôi chứ có phải 93 đâu bác :lol:
    thì em đang hỏi xem các bác có dùng được vào việc gì không thì em giữ lại nếu không em phải tặng các chị dọn nhà thôi

  19. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Hi, vậy bác đừng vứt đi, nó cũng đâu chiếm chỗ nhiều lắm, sẽ có lúc dùng đến mà :)

  20. VQ_audio

    VQ_audio Advanced Member

    Joined:
    13/7/06
    Messages:
    9.261
    Likes Received:
    28
    Tụ film remix nối tầng cho đèn cũng khá hay còn solid thì em chưa thử :p

  21. tranguyennguyen

    tranguyennguyen Advanced Member

    Joined:
    20/4/11
    Messages:
    3.524
    Likes Received:
    21
    Location:
    Hà Nội
    Mời lại lần 2 ạ :mrgreen:

  22. tilangminh

    tilangminh Advanced Member

    Joined:
    2/12/12
    Messages:
    152
    Likes Received:
    0
    các bác cho em hỏi noài vĩnh viễn có 1 cục biến áp 115-0 x2 / 15 - 0 27A nó hét 500k có lụm được không ạ.em định lụm về dùng cho ACA mà nghe giá kinh quá nên lên đây hỏi :D.Em không chụp hình vì điện thoại cùi bắp quá :cry:


    Attached Files:

  23. Tú audio1973

    Tú audio1973 Advanced Member

    Joined:
    6/4/12
    Messages:
    2.130
    Likes Received:
    22
    Location:
    Thành Nam audio club
    em đang cần cho mấy dự án loa nếu bác tặng cho chị dọn nhà thì bác để lại cho em nhé , em cảm ơn bác trước ạ

  24. garbolino

    garbolino Advanced Member

    Joined:
    28/3/07
    Messages:
    6.862
    Likes Received:
    11
    Location:
    ZVL Skalica

    Em sợ to quá.

  25. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    To mà gẻ chơi luôn, cùng lắm bán dây đồng. Nhưng nghe mô tả của cụ sao em nghi nghi........bán dây đồng hổng được :lol:
    Vì em cũng dớt một cục chà bá 35Vx2 10A nhưng em hổng có xài, mà bán cũng không được. Đúng là vứt thì thương - Vương thì........................................................tội.
