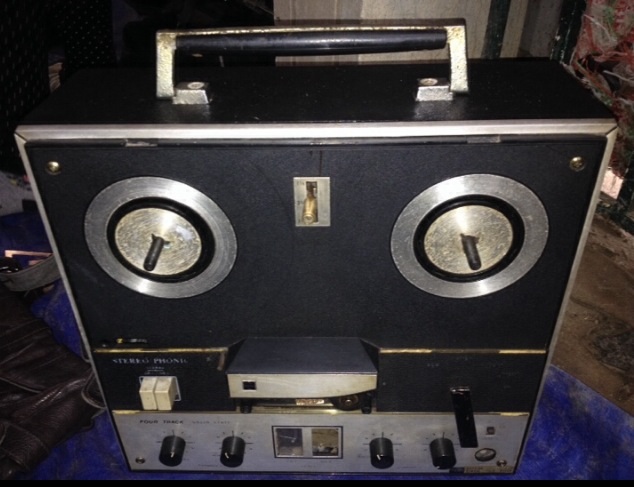

Hôm t6 ghé chợ Hoàng Cầu thấy cái máy này hay hay. Chẳng biết sống chết thế nào, k biết đã có bác nào múc về chưa....



chổ bác đồ đồng nát mà nhìn sạch sẽ tinh tươm quá :lol:



Em thấy nó khá bề bộn đó chứ, chỗ em có những chỗ còn sang hơn cả bán đố mới nữa

Thân chào!

P/s mới lụm được cục lõi xuyến nặng 2kg có quấn sẳn cách điện luôn và ngâm vẹc ni luôn



Show hàng đi cụ. Em đi bãi không thấy cục nào ngâm vec ni hết ta.



Here it is



Thân chào!



Em thấy bự mà cụ, cụ có cân nó không hay chỉ nhắm chừng. Em thấy cỡ 2.8 kg à nhen !



e còn 1 cục tương đương cụ có ko dùng cục này thì nhường e or e nhường cụ kaka cho thành mono nhỉ ! :lol: :lol:



Cục xuyến này của ổn áp Sutudo cụ ơi!
Bãi đồng nát ở TV có 1 đống thấy hết hồn, đã chặt hết dây đồng, có đủ cở. Năm rồi lựa trong đống khủng đó được 4 cục của Liên xô, quấn nguồn vừa đủ xài cho mạch có công suất vừa phải.



Chả biết Sutudo hay gì cả, thấy ngon quá lụm luôn 15.000/kg cũng vừa tiền với lại thấy lá tôn quấn cũng rất đẹp!

Thân chào!

P/s @conrongco nếu bác lấy thì em tặng bác luôn nhưng ship thì em hổng dám



bác đo thử đường kính trong , ngoài , cao và cân nặng xem sao ah !



Làm biếng đo quá, có lấy thì lấy đi

Thân chào!

P/s để rảnh mới đo được



kaka con này mà cõng Viettel chắc chết ! đi bộ đường bưu điện hay đi xe còn được ! :lol:



Ý bác muốn nói là quấn sơ cấp 800 vòng, dây 0.5mm ? Nếu đúng vậy thì số vòng sơ cấp chưa đủ để input 220V, lõi này em quấn 4 vòng cho 1V nên phải 880 vòng mới không bị nóng và tiết diện dây 0.6mm hoặc 0.7mm khi chạy có tải hết các cuộn thứ cấp cũng chỉ ấm ấm tí thôi.
Bác quấn thêm 80 vòng nữa rồi nối tiếp chạy thử lại nhé!



Bác cho thông số lõi xuyến đi. Có hình càng tốt, em tính thử xem.
Cái này: viewtopic.php?f=19&t=16730&start=750
Có 3.1 vòng / vôn nè. Nhưng chạy im re, không tải không nóng ấm gì cả.
Thân.



Báo cáo:
Em đã nhận quà của bác Superfarmer gởi. Đã liu riu 2 cái mem mem... . Cảm ơn bác nha !.



Bác cho thông số lõi xuyến đi. Có hình càng tốt, em tính thử xem.
Cái này: viewtopic.php?f=19&t=16730&start=750
Có 3.1 vòng / vôn nè. Nhưng chạy im re, không tải không nóng ấm gì cả.
Thân.[/quote]

Chào bác
Cái lõi này thì em gỡ trong cục ổn áp của liên xô lõi nặng 1 ký 2 có thông số đường kính lớn 9,5 cm , đường kính lõi 5,5 cm , cao 3 cm
Em có nhờ ông bạn tính thì sơ cấp dây 0.5 800vòng cứ quấn 4v/1volt nhưng chạy không tải thì khá là nóng ạ bác có thể tính giúp em thông số có thể khai thác hết công suất lõi với ạ
THÂN[/quote]
Tóm tắc lại thông số lõi xuyến của bác:
Đường kính ngoài: 95 mm
Đường kính trong: 55 mm
Chiều cao: 30 mm.
Em tạm tính như sau:
Trọng lượng lõi: 1.1 kg, Công suất lõi Pmax=120*1.1=133 VA.
Tiết diện lõi S=6 cm2, Áp dụng n=45/(S*B).
Cuộn sơ cấp:
Nếu lõi tốt lấy Bmax=1.6 vậy n=45/(6*1.6)=4.69 vòng/vôn.
Nhưng thông thường chọn B cỡ 1.2T cho đến 1.4T. Em chọn B=1.3T cho cục xuyến của bác, vậy n=45/(6*1.3)=5.77 vòng/vôn.
Với công suất lõi 133VA thì cuộn sơ cấp cỡ dây 0.5mm là OK. (Mật độ dòng 3.5 A/mm2).
Số vòng sơ cấp: N=230*5.77=1327 vòng.
Như vậy cục xuyến của bác thiếu dây rồi ạ. Ít nhất cuộn sơ cấp cũng phải xấp xỉ 1000 vòng.(1000 vòng em không chịu trách nhiệm an toàn cháy nổ nha :lol: . Vì chất lượng lõi xuyến rất tốt cũng đạt cỡ 1.7T thôi)
Kính.



Tính nhẩm thấy lõi của bác có 2x3=6 cm2, lõi xịn nhất cũng phải lấy hệ số 36, tức là 6 vòng / V.
Công suất lõi này khoảng 6x6=36VA, tức là dòng sơ cấp không quá 175 mA, dây cỡ 0,3 mm là quá ngon rồi.
Túm lại bác nên thử sơ cấp 1320 vòng dây 0,3, chắc đỡ nóng hơn nhiều, nhưng hơi đau lưng :mrgreen:



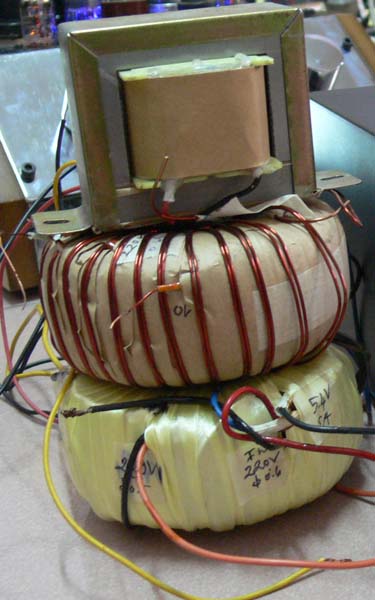

Em mới quấn 1 cục xuyến nhỏ không phải đếm vòng mà cân dây cuộn sơ luôn 1 phát cho gọn. Chọn hệ số từ thẩm cao lên tí cho an toàn khỏi nóng. Cuộn sơ nhiều dây nên quấn hơi đuối phải 2 tối mới xong. Cuộn thứ quấn xong kiểm tra vôn lại không sai. Công thức trong file excel của bác tủn audio thiết lập sẳn. Nên quấn cách điện cho mỗi lớp dây mới an toàn được đó củng là bài học kinh nghiệm.



Bác chụp giúp anh em cái thoi để quấn với.
Bác nói 2 tối làm em ... thèm. Em thì nghĩ đến xuyến là vừa thấy đau lưng, vừa thấy mỏi tay, nên chưa dám ... bắt đầu :lol:



Cảm ơn bác em thay đổi phương án thay vì dùng mặt nhôm em phay luôn mặt gỗ cho nó đỡ mất công hihi....

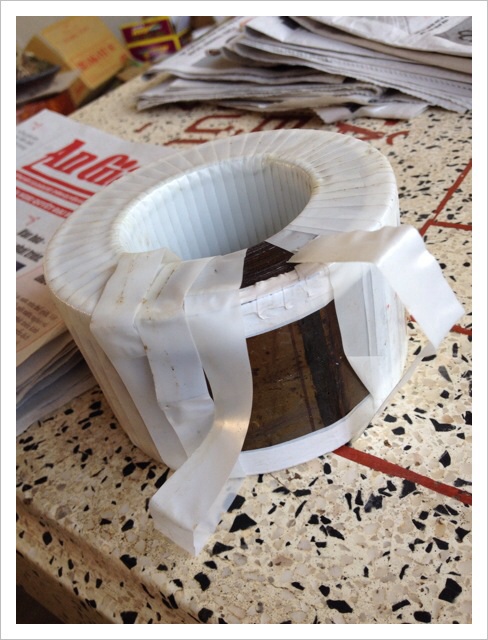

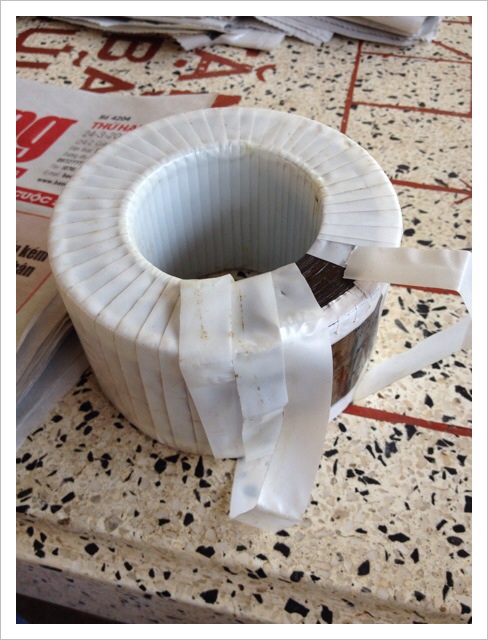

Quấn lâu là do cẩn thận quấn cách điện cho mỗi lớp bằng băng kep tép lông.
Bác lấy dây quấn quanh 1 vòng xem dài bao nhiêu để làm cái thoi cho đúng chứ ngắn quá lật hơi mệt, bề ngang cái thoi rộng và cứng thì càng tốt nhưng chú ý quấn dây vô xong phải đút qua lổ xuyến được.
Hình em vẽ minh họa.



lấy cái ống nước PVC cưa làm đôi ! tuỳ lõi mà dùng ống lớn nhỏ :mrgreen:
