Đồng nát sáng chủ nhật!

Discussion in 'Linh kiện, dụng cụ DIY' started by tuninh, 25/3/12.

Page 373 of 518
  1. diyampli

    diyampli Advanced Member

    Joined:
    15/6/10
    Messages:
    6.542
    Likes Received:
    304
    Location:
    Anh có vào Nghĩa Lộ với em không?
    Em đùa gì cụ ơi, em tháo mãi rồi có con nào chết đâu, các cụ nhòm mấy con SMD nếu muốn thổi nó ra thì liệu nó nóng thế nào đây ?
    Cụ Hiền cụ ấy tháo mấy con IC của tivi thừ thời ơ kìa thì chẳng thế :mrgreen:

    diyampli, 27/12/14
    #9301
  2. superfarmer

    superfarmer Advanced Member

    Joined:
    26/1/12
    Messages:
    2.490
    Likes Received:
    478

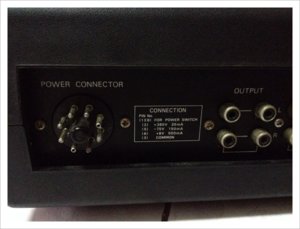

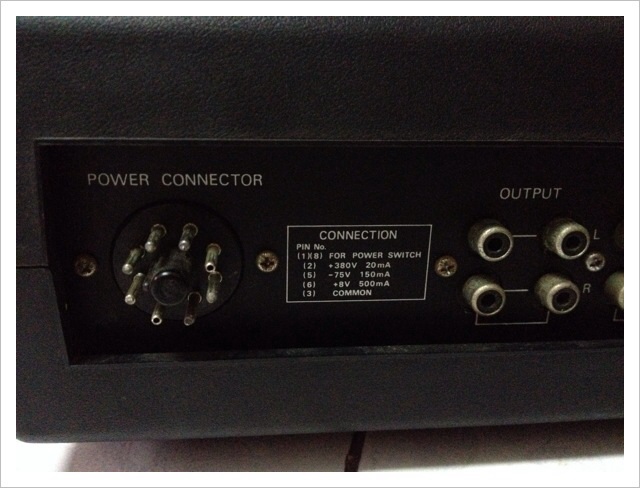

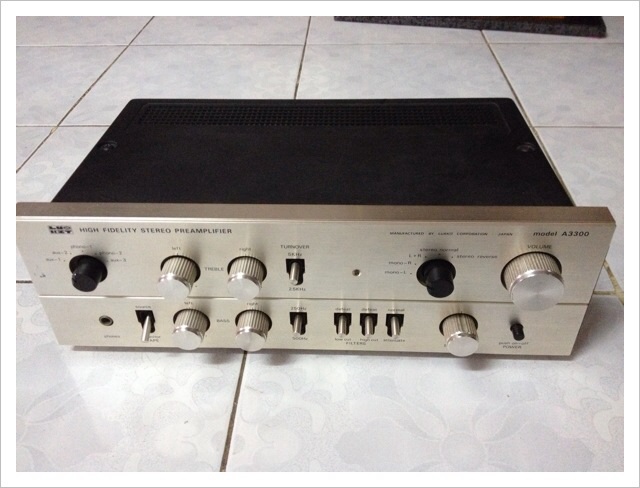

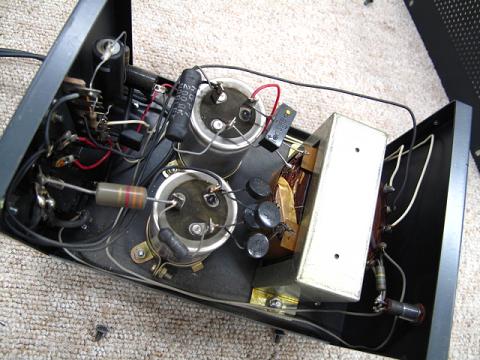

    Em mới lấy được pre Luxkit A3300 mà kg có nguồn. Bác nào đã từng diy cái nguồn rời cho A3300 theo mẫu A33 thì cho em ít thông tin ạ.

    Giờ em phải diy cái nguồn như thế nào nhỉ vì thông tin quá ít.

    [attachment=2]image.jpg[/attachment]
    [attachment=1]image.jpg[/attachment]

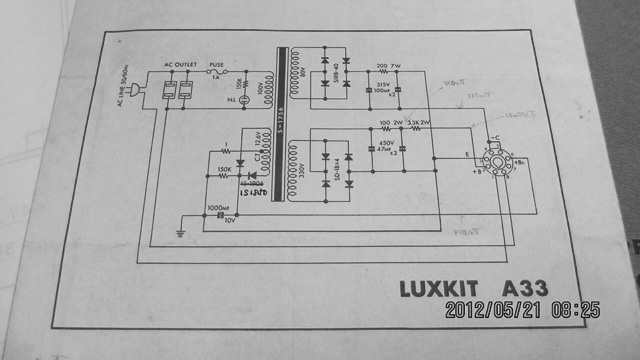

    Lục được cái này mà hơi mờ nhìn kg hiểu lắm
    [attachment=0]image.jpg[/attachment]

    Thân chào!


    Attached Files:

    superfarmer, 27/12/14
    #9302
  3. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.730
    Likes Received:
    326
    Location:
    TP ThanhHoa, VietNam

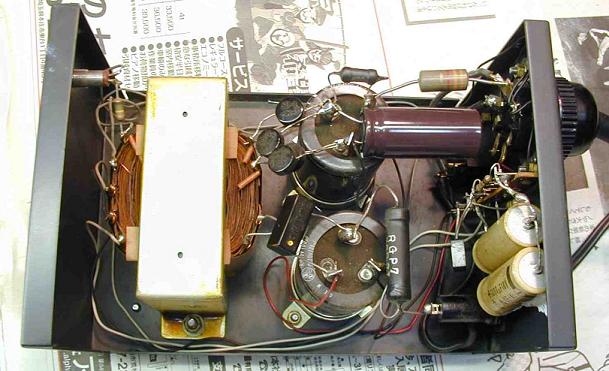

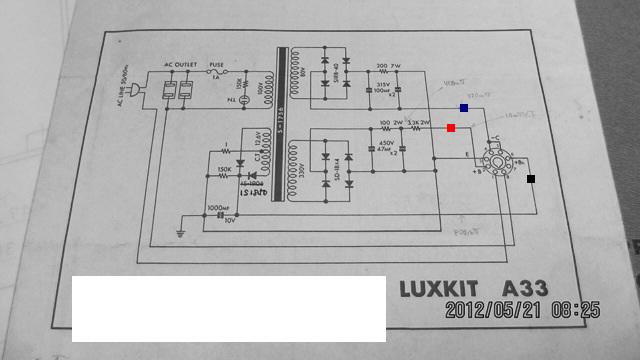

    Em thấy trang này có vài thông tin có thể giúp bác:
    http://www.hifido.co.jp/KW/G2/P0/A4/E/0-10/S4/C13-74528-87951-00/

    Có 3 mức áp, dòng:
    + pin 2: điện áp + 380 VDC, dòng 20 mA;
    + pin 5: điện áp – 75 VDC, dòng 150 mA;
    + pin 6: điện áp + 8 VDC, dòng 500 mA;
    + pin 3: COM.


    Thứ cấp gồm 3 cuộn có thể có các thông số:
    + cuộn 12.6 VAC có điểm giữa nối mass qua trở 1 ôm; dùng 2 diode nắn và tụ lọc 1000uF cấp cho mạch sợi đốt;
    + cuộn 80 VAC qua cầu nắn, và mạch lọc pi CRC (100 uF x 02; 200 Ôm 7W) cấp điện áp âm - 75 VDC;
    + cuộn 330 VAC qua cầu nắn, và mạch lọc pi CRC (47 uF x 02; 100 Ôm 2W), trở giảm áp (3.3 K - 2 W), cấp điện áp + 380 VDC;








    :)


    Attached Files:

    • e.jpg
      File size:
      48,4 KB
      Views:
      958
    • g.jpg
      File size:
      48,8 KB
      Views:
      957
    • h.jpg
      File size:
      29,4 KB
      Views:
      959
    Pilab, 28/12/14
    #9303
  4. superfarmer

    superfarmer Advanced Member

    Joined:
    26/1/12
    Messages:
    2.490
    Likes Received:
    478

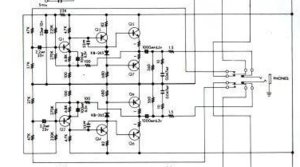

    Lúc đầu em cũng nghĩ cuộn 8v là để đốt tim nhưng kg phải, mạch A3300 đốt tim với áp DC -75V cho 6 bóng 12a.... nối tiếp 75/6 12.5v. Mấy cái đốt tim, cao áp em có thể tính được mA cho từng cuộn thứ cấp, chỉ còn cái cuộn 12.4v - CT - 0 là em chưa hiểu lắm, cuộn này nó ghi như vậy kg biết có phải là 12.4 - CT - 12.4 hay kg và dòng bao nhiêu, cuộn này cấp nguồn cho mạch opamp hay jfet để ra phone.

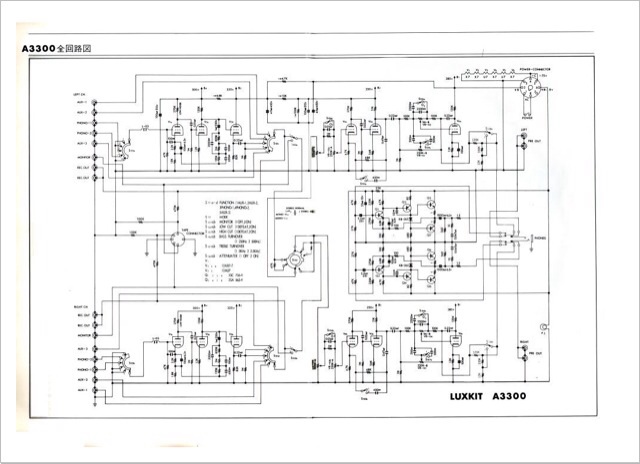

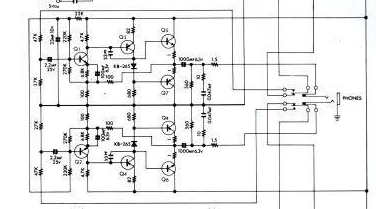

    Mạch A3300


    Thanks!

    Thân chào!


    Attached Files:

    superfarmer, 28/12/14
    #9304
  5. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    6
    Location:
    Huế
    Phần cao áp và đốt tim đúng như bác nói rồi, còn phần nguồn còn lại do nắn toàn kỳ là nguồn có CT cho nên phải là 12.4 - CT - 12.4 ( 2 cuộn 12.4 VAC nối tiếp). Nguồn này nắn ra áp khoảng 15V cung cấp cho mạch headamp (2 kênh) dùng transistor và 1 bóng đèn báo, vì vậy dòng tầm khoảng một vài trăm mA, bác cứ táng 500mA là thoải mái :D
    Còn nếu ko cần nghe qua phone và khỏi đèn báo thì bỏ luôn :mrgreen:


    Attached Files:

    minhtriet, 28/12/14
    #9305
  6. Simple

    Simple Advanced Member

    Joined:
    2/5/11
    Messages:
    1.163
    Likes Received:
    59
    Phần bôi đỏ xem chừng bị nhầm nhé!
    Nếu ra 8Vdc thì nguồn nắn 2 diode có CT 12V: cần quấn là 6,2V-0-6.2V chứ bác minhtriet?

    Simple, 28/12/14
    #9306
  7. minhtriet

    minhtriet Advanced Member

    Joined:
    12/2/08
    Messages:
    4.527
    Likes Received:
    6
    Location:
    Huế
    Hehe, nhìn lại đúng là nhầm, nhìn schema ko rõ nên thấy thành 15V. Thanks bác.

    minhtriet, 28/12/14
    #9307
  8. superfarmer

    superfarmer Advanced Member

    Joined:
    26/1/12
    Messages:
    2.490
    Likes Received:
    478
    Lại về chuyện đốt tim -75V cho 06 bóng 12a... nối tiếp, sơ đồ yêu cầu một dây -75V 150mA vào mạch. Nếu em cấp cho nó +75V 150mA ok? tại sao Luxkit lại yêu cầu -75V nhỉ, còn dòng 150mA em tra datasheet của dòng bóng 12a...... thì mỗi bóng tiêu thụ dòng đốt tim ít nhất cũng 150mA. Vậy phải chăng do nối tiếp đốt tim với nhau nên chỉ cần nâng áp tổng sao cho các bóng cộng lại bằng 75V và dòng thì 150mA khác với đốt tim song song áp 12.6 và nâng dòng lên bằng tổng dòng 06 bóng?

    Thân chào!

    superfarmer, 29/12/14
    #9308
  9. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Sorry .........bị hiểu nhầm. Em xin xóa.

    nvkhoahcm, 29/12/14
    #9309
  10. cungdhv

    cungdhv Advanced Member

    Joined:
    7/1/12
    Messages:
    1.624
    Likes Received:
    92
    Location:
    Bên Đông Trường Sơn !
    "Gạch" bao nhiu một cặp vậy bác ?

    cungdhv, 29/12/14
    #9310
  11. superfarmer

    superfarmer Advanced Member

    Joined:
    26/1/12
    Messages:
    2.490
    Likes Received:
    478
    Gạch ngay 01 cặp he he! Tổng khói đi!

    Thân chào!

    superfarmer, 29/12/14
    #9311
  12. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Đừng hiểu nhầm anh ơi, em thấy vui nên chụp. Anh em ai cần thì ra lão 3 vợ lấy. Em không có bán nha. :D

    nvkhoahcm, 29/12/14
    #9312
  13. superfarmer

    superfarmer Advanced Member

    Joined:
    26/1/12
    Messages:
    2.490
    Likes Received:
    478
    Xa quá, nếu gần là lấy :)

    Thân chào!

    superfarmer, 29/12/14
    #9313
  14. vinasons

    vinasons Advanced Member

    Joined:
    21/5/14
    Messages:
    432
    Likes Received:
    9
    Có phải cha H có 2 vợ rưỡi trên đường Lý thường Kiệt hông bác ?, em hỏi thì chả nói bán hết rồi :(

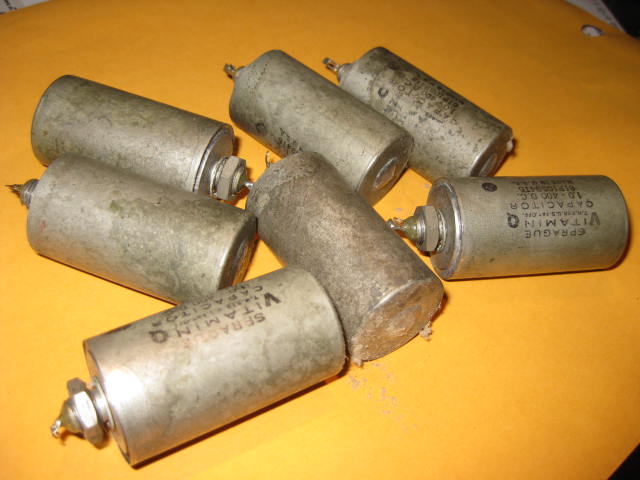

    Còn cóc ổi mía ghim thôi, em lượm luôn


    Attached Files:

    vinasons, 29/12/14
    #9314
  15. khuehn

    khuehn Advanced Member

    Joined:
    12/10/06
    Messages:
    5.241
    Likes Received:
    50
    Location:
    Ha noi

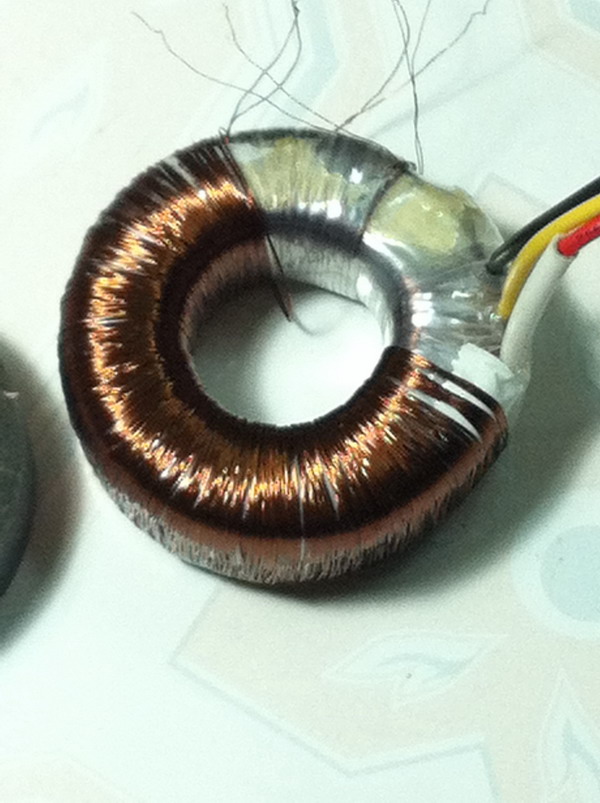

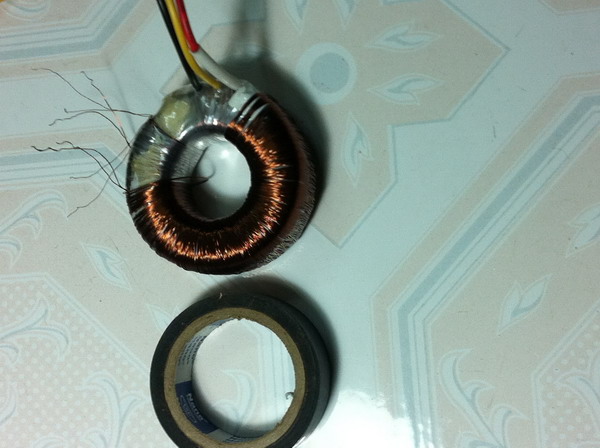

    Mình mới mua được cái BA xuyến đẹp nhỏ gọn như cuộn băng dính cuộn thứ cực hợp với Pre SS (2 cuộn 17,8V -0 -17,8V, một cuộn dòng 0,25A một cuộn 0,05A) về xông điện thử thì bị chập nóng thế mới chán chứ :( , tháo ra xem thấy nó quấn máy mà dở tệ :?:


    Attached Files:

    khuehn, 30/12/14
    #9315
  16. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    găp mấy ông xuyến này cũng mệt lắm... em bị 1 phát , đang chạy ngon tự nhiên bốc khói :oops:

    caoan, 30/12/14
    #9316
  17. omaolat_vp

    omaolat_vp New Member

    Joined:
    20/12/14
    Messages:
    3
    Likes Received:
    0
    Các bác xem hộ e mấy đồ này có hữu ích gì không?
    Nhân tiện e nhờ các bác hướng dẫn e cách mở một Top mới ntn ạ?
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    omaolat_vp, 30/12/14
    #9317
  18. Teoem

    Teoem Advanced Member

    Joined:
    18/11/14
    Messages:
    116
    Likes Received:
    1
    Em thấy quả này có nên hốt quấn lại không ạ . Gốc của UPS nên volt ra chắt thấp cỡ 25vac à
    [​IMG]

    Teoem, 30/12/14
    #9318
  19. vuhoa155

    vuhoa155 Advanced Member

    Joined:
    7/4/09
    Messages:
    1.198
    Likes Received:
    18
    Con này ra áp thứ cấp chắc cũng ko thấp đâu. Khoảng 36 đến 48 v ac đấy bác à.

    vuhoa155, 31/12/14
    #9319
  20. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM

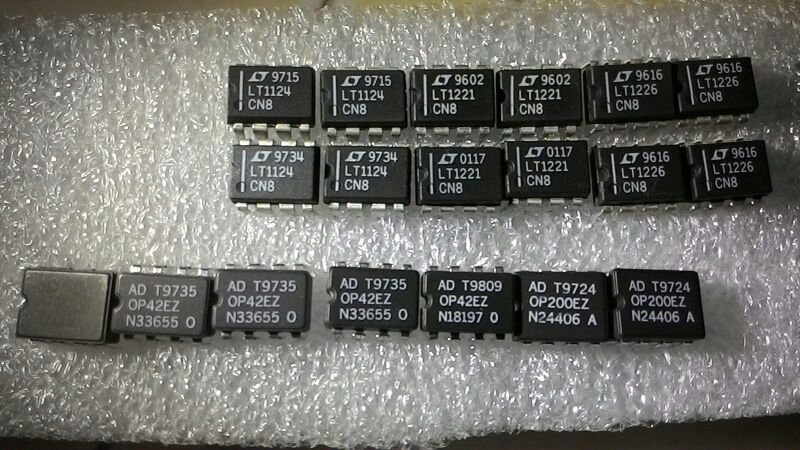

    Tổng kết cuối năm
    Opamp niềm đam mê bất tận :D
    Chúc mừng năm mới xóm ve chai đồng nát.


    Attached Files:

    nvkhoahcm, 31/12/14
    #9320
  21. Muihex

    Muihex Advanced Member

    Joined:
    8/7/12
    Messages:
    2.403
    Likes Received:
    14
    Location:
    36 phố phường
    delete :D

    Muihex, 1/1/15
    #9321
  22. Muihex

    Muihex Advanced Member

    Joined:
    8/7/12
    Messages:
    2.403
    Likes Received:
    14
    Location:
    36 phố phường
    Mấy cục transformer 20k-600 Ohms làm dc gì ko các cụ

    Muihex, 1/1/15
    #9322
  23. chimchich

    chimchich Advanced Member

    Joined:
    5/9/12
    Messages:
    304
    Likes Received:
    0
    không làm gì được đâu.thẩy qua em,em cất hộ cho

    chimchich, 1/1/15
    #9323
  24. caoan

    caoan Advanced Member

    Joined:
    21/12/10
    Messages:
    2.782
    Likes Received:
    22
    Nếu có anh minh hoạ thì tốt...nếu chuẩn thì cục này ngon, nhưng ko biết dải tần của nó là bao nhiêu

    caoan, 1/1/15
    #9324
  25. Muihex

    Muihex Advanced Member

    Joined:
    8/7/12
    Messages:
    2.403
    Likes Received:
    14
    Location:
    36 phố phường
    Điện thoại em chết camera. Nó ghi dải tần 150-5000 cps +-6DB

    Muihex, 1/1/15
